DURAVIT Darling New 760246 Manuale utente

Montageanleitung Whirlwanne mit Wannenverkleidung (Nische, Ecke, Vorwand)

Mounting instructions Whirltub with panel (niche, corner, back-to-wall)

Notice de montage Baignoire balnéo avec habillage (niche, coin, contre-cloison)

Montagehandleiding Whirlbad met badpanelen (nis, hoek, voorwand)

Instrucciones de montaje Bañera de hidromasaje con faldón (entre 3 paredes, esquina, antepared)

Istruzioni di montaggio Vasca idromassaggio con pannello di rivestimento

(in nicchia, angolare, da appoggio a parete)

Instruções de montagem Banheira de hidromassagem com revestimento da banheira

(entre 3 paredes, de canto, de parede)

Monteringsvejledning Spa-badekar med panel (niche, hjørne, back-to-wall)

Asennusohje Poreamme etulevyllä (kolo, nurkka, suoraa seinää vasten)

Monteringsanvisning Whirlkar med badekarpanel (nisje, hjørne, back-to-wall)

Monteringsanvisning Bubbelbadkar med badkarspanel (nisch, hörn, baksida mot vägg)

Paigaldusjuhend Mullivann, mille ümbrus kaetakse kattematerjaliga (nišš, nurk, seina ette paigaldus)

Instrukcja montażu Wanna z hydromasażem i obudową (wnękowa, narożna, przyścienna)

Инструкция по монтажу Гидромассажная ванна с боковыми панелями (в нише, угловая, у стены)

Montážní návod Vířivá vana s panelem vany (nika, do rohu, předstěnová verze)

Návod na montáž Vírivá vaňa s obkladom (nika, roh, predná stena)

Szerelési útmutató Whirl kád fürdőkád burkolattal (fülke, sarok, fal előtt álló változat)

Upute za montažu Hidromasažna kada s oblogom (niša, kut, prednja stjenka)

Instrucţiuni de instalare Cadă jacuzzi cu mască (nişă, colţ, pe perete)

Navodila za montažo Masažna kad z oblogo kadi (niša, kotna, predstena)

Ръководство за монтаж Хидромасажна вана за баня с oблицовка

(вградена в ниша, в ъгъл, зад частична стена)

Montāžas instrukcija Virpuļvanna ar apšuvuma paneļiem (niša, stūris, sienas variants)

Montavimo instrukcija Sūkurinė vonia su sienelėmis (statyti į nišą, kampą, prie sienos)

Montaj kılavuzu Panelli masajlı küvet (ön panel, köşe, duvara tam dayalı)

安装说明书带浴缸面板的按摩浴缸（小房间、角落、壁面）

설치 설명서 월풀 욕조 및 패널(벽감, 코너, 벽면)

設置説明書バスタブパネル付きジェットバス (3 方向壁タイプ、コーナー、壁面)

Leben im Bad

Living bathrooms

2WH_M_Einbau_MV-AV_Magnete/13.04.5

Darling New

# 

# 

# 

# 

Esplanade

# 

# 

# 

# 

# 

# 

Happy D.

# 

# 

# 

Paiova

# 

# 

# 

# 

# 

# 

WH_M_Einbau_MV-AV_Magnete/13.04.5 3

en defrnlesitptdafinosvetplrucsskhuhrroslbglvlttrzhkojaar

Wichtige Hinweise Elektroinstallation 4

Important information Electrical installation 6

Remarques importantes Installation électrique 8

Belangrijke aanwijzingen Elektrische installatie 10

Información importante Instalación eléctrica 12

Indicazioni importanti Installazione elettrica 14

Indicações importantes Instalação eléctrica 16

Vigtige henvisninger Elinstallation 18

Tärkeä ohje Sähköasennus 20

Viktig informasjon Elektroinstallasjon 22

Viktig information Elinstallation 24

Olulised nõuanded Elektripaigaldus 26

Ważne informacje Instalacja elektryczna 28

Важные замечания Монтаж электропроводки 30

Důležité pokyny Elektroinstalace 32

Dôležité upozornenia Elektroinštalácia 34

Fontos tudnivalók Elektromos telepítési munkák 36

Važne napomene Elektroinstalacija 38

Indicaţii importante Instalarea electrică 40

Pomembni napotki Električna inštalacija 42

Важни указания Електроинсталация 44

Svarīgi norādījumi Elektroinstalācija 46

Svarbūs nurodymai Elektros instaliacija 48

Önemli bilgiler Elektrik tesisatı 50

重要说明电气安装 52

주의 사항 전기장치 설치 54

重要注意事項電気設備 56

Montage, Installation, Montage, Montage, Montaje, Montaggio, Montagem, Montering, Asennus, Montering, Montering, Paigaldus, Montaż,

Монтаж, Montáž, Montáž, Szerelés, Montaža, Instalarea, Montaža, Монтаж, Montāža, Montavimas, Montaj, 安装, 설치, 設置, , 60

Zur Montageanleitung

Diese Montageanleitung ist Bestandteil der Duravit Bade-

wanne und ist vor der Montage sorgfältig zu lesen.

Erklärung der Signalwörter und Symbole

GEFAHR! Bei hohem Risiko, tödlichen Gefahren,

schweren Verletzungen

HINWEIS! Bei möglichen Sachschäden

Verweis auf Kapitel Elektroinstallation

Verweis auf Montagehinweis in diesem Kapitel

Aufforderung zum Sichten (z.B. auf Kratzer)

Angabe der Zeitdauer (z.B. 10 Minuten)

Aufforderung zum Prüfen auf Dichtigkeit

Angabe der Temperatur

Bedieneinheit

(Anzahl richtet sich nach dem Whirlsystem)

Zielgruppe und Qualifikation

Die Whirlwanne darf nur durch ausgebildete

Sanitärinstallateure montiert werden. Die

Elektroinstallation darf nur von ausgebildeten

Elektroinstallateuren durchgeführt werden.

HINWEIS! Installationsvorschriften örtlicher

Versorgungsunternehmen sowie länderspezfische

Normen sind uneingeschränkt einzuhalten.

Sicherheitshinweise

GEFAHR! Lebensgefahr durch Stromschlag.

> Komponenten der Whirlwanne NICHT demontieren.

Montagehinweise

Vor der Montage Vorinstallationsdatenblätter beachten.

Diese stehen im Internet unter www.duravit.com zum

Download bereit.

Whirlsystem prüfen (Grafik 20)

> Whirlsystem 10 Minuten anschalten: bei

Kreisläufen mit Intensitätsstufen diese einmal

komplett durchlaufen.

> Wasser in der Wanne lassen, 10 Minuten warten.

> Dichtheit prüfen.

> Falls Anpassungen notwendig sind, Prüfung

wiederholen.

Revisionsöffnungen vorsehen (Grafik 22)

> Die Wannenverkleidung muss zur Revision

zugänglich und abnehmbar sein, so dass alle

wichtigen Aggregate (Pumpe, Gebläse und

Steuerung) zugänglich bleiben.

Wichtige Hinweise

4WH_M_Einbau_MV-AV_Magnete/13.04.5

600

2250*

76xxxx xx x xx xx00: 50 Hz, 220 - 240 V AC

76xxxx xx x xx xx06: 60 Hz, 220 - 240 V AC

IN= 16 A

IΔN ≤ 30 mA

Stromversorgung

Absicherung

RCD

* oder Höhe des

höchsten fest

angebrachten

Brausekopfes/

Wasserauslasses;

je nachdem, was

höher ist

Schutzzonen nach DIN VDE 0100-701

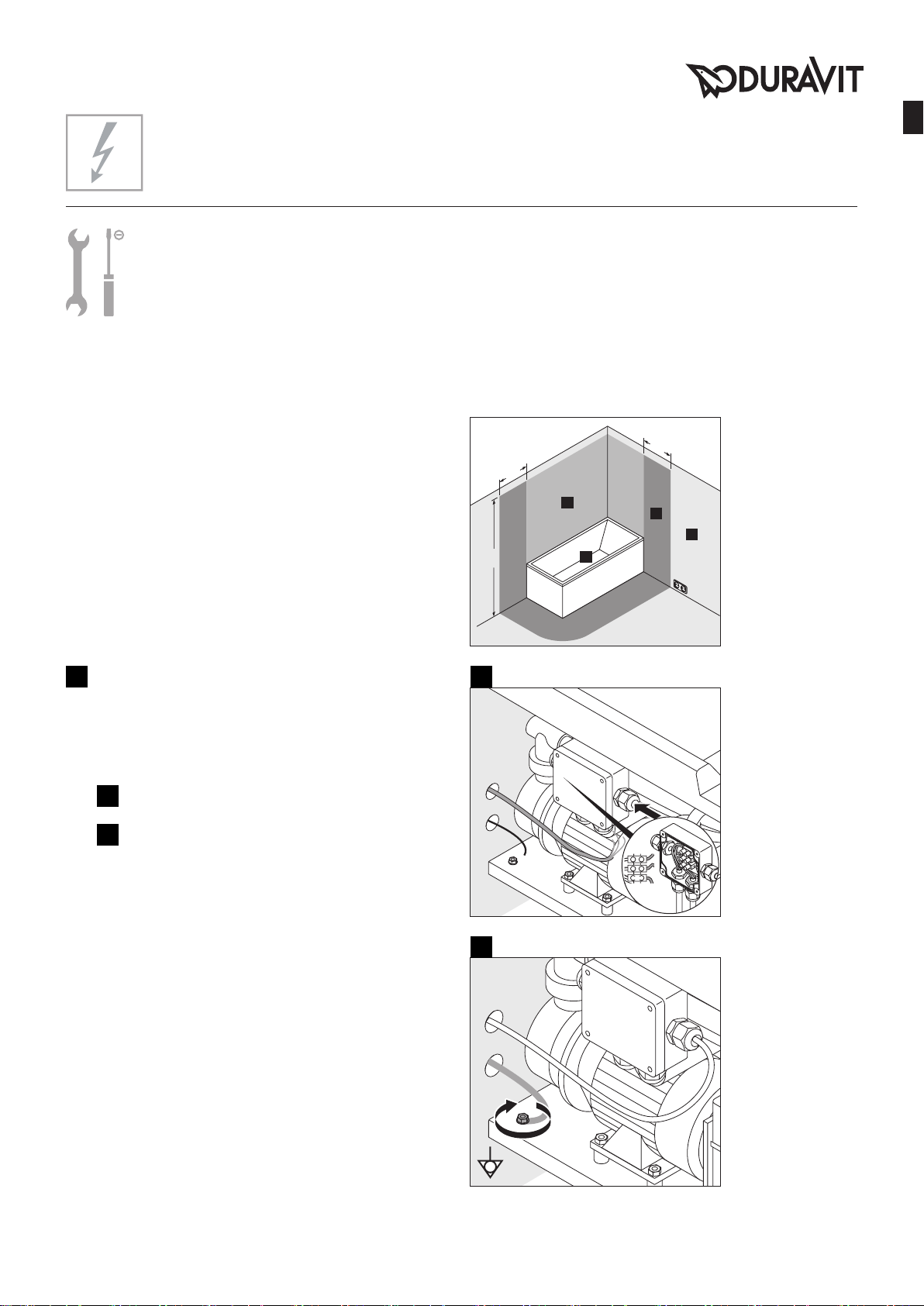

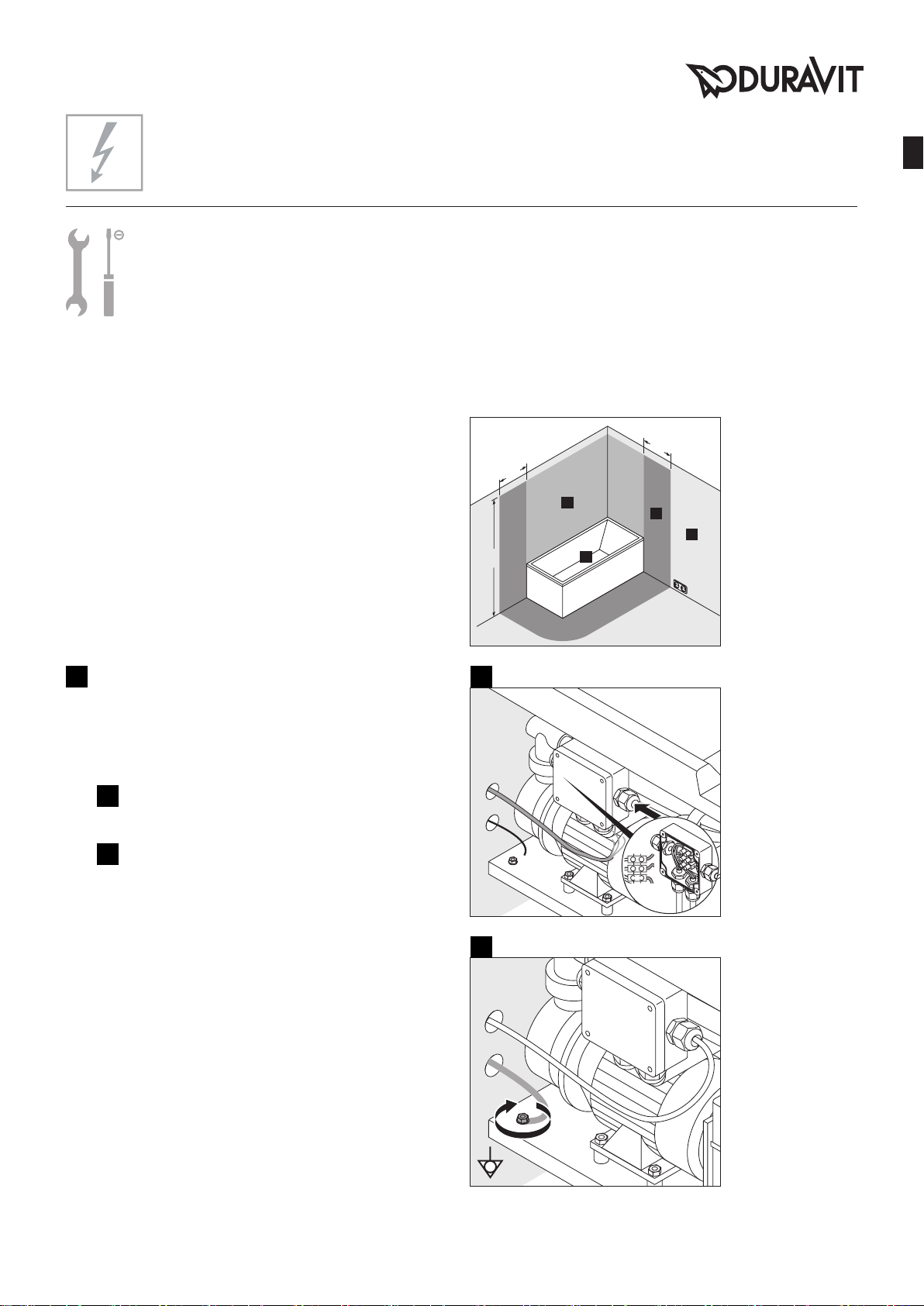

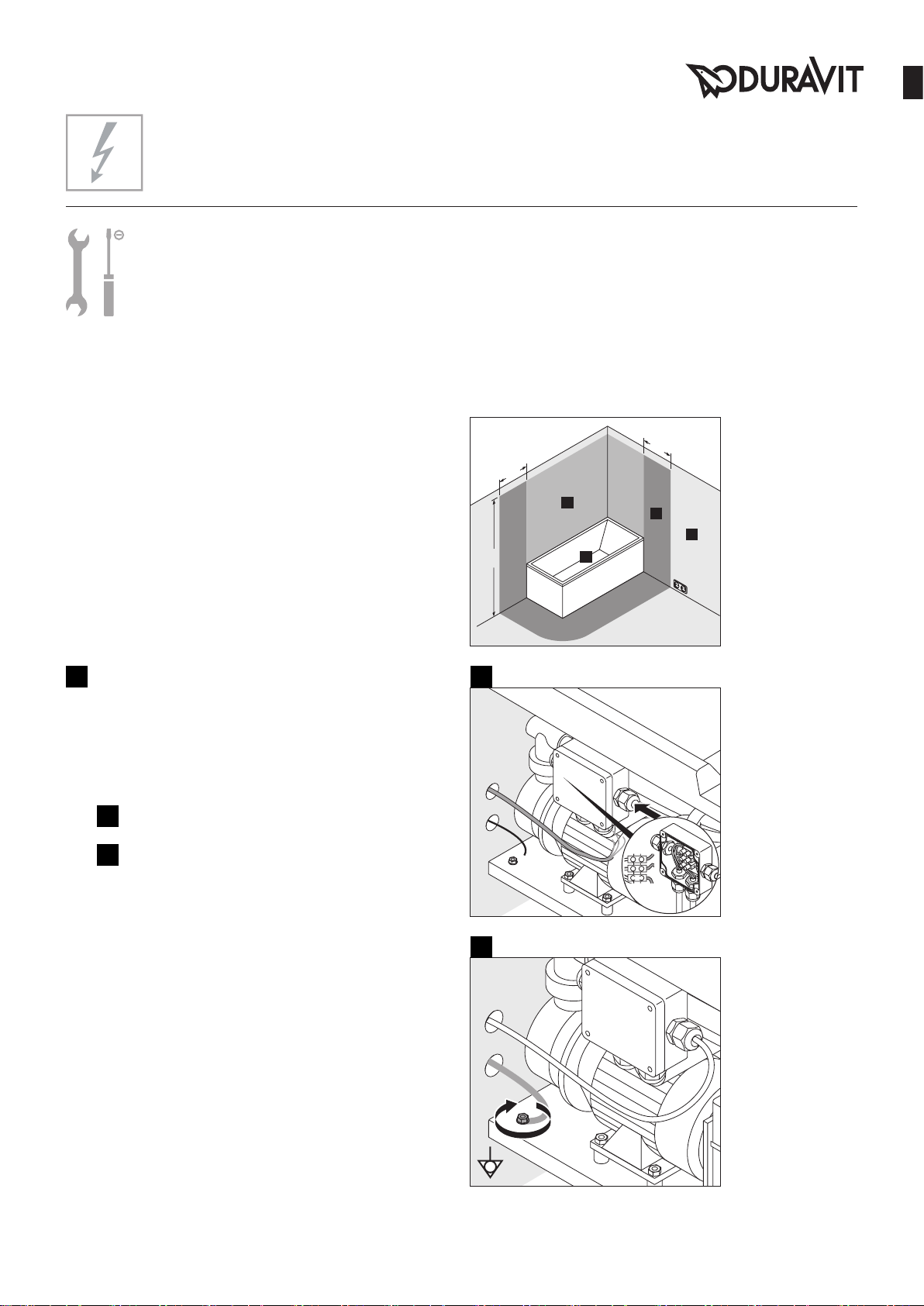

Whirlwanne anschließen (Grafik 16)

HINWEIS! Funktionsstörungen vermeiden!

• Leitungen nicht mit Kabelbindern zusammenbin-

den.

• Zuleitung nicht parallel zu Steuerleitungen verle-

gen.

Zuleitung an Netzanschlussdose anschließen.

Potentialausgleichsleitung an Whirlwanne

anschließen.

Vorinstallation

> Festverlegte Zuleitung für Stromversorgung legen:

• separate Absicherung und

Fehlerstrom-Schutzeinrichtung (RCD) vorschalten

• allpolig trennenden Hauptschalter

außerhalb der vorgegebener Schutzzonen (0 - 2)

vorschalten

• Zuleitung 3 000 mm herausschauen lassen

> Leitung für Potentialausgleich legen:

• Leitung 3 000 mm herausschauen lassen

Elektroinstallation

WH_M_Einbau_MV-AV_Magnete/13.04.5 5

Regarding the mounting instructions

These mounting instructions come as part of the Duravit

bathtub and should be read carefully prior to installation.

Explanation of the key words and symbols

DANGER! At high risk of fatal hazards or serious

injuries

ADVICE! Inthecaseofpotentialdamagetoproperty

Link to the Electrical Installation section

Link to installation information in this section

Inspection (e.g. for scratches)

Indication of the length of time (e.g. 10 minutes)

Inspect to check for leaks and tightness

Indication of the temperature

Control unit

(Number depends on the whirl system)

Target group and qualification

The whirltub must only be installed by trained plumbing

engineers. The electrical installation may only be carried

out by qualified electricians.

NOTE! Local installation regulations and any country-

specific standards must be observed at all times.

Safety information

DANGER! Risk of fatal electric shock.

> Do NOT remove any whirltub components.

Installation information

Please read pre-installation datasheets prior to the

installation. These are available to download on the

Internet at www.duravit.com.

Checking the whirl system (Diagram 20)

> Switch on the whirl system for 10 minutes: run

this through once completely in the case of

circuits with different levels of intensity.

> Leave the water in the bathtub and wait 10

minutes.

> Check to make sure that it is leak-tight.

> If adjustments are required, repeat the check.

Providing for an inspection hatch (Diagram 22)

> The bathtub panel must be accessible and

removable for maintenance so that all vital

assemblies (pump, air blower and controls)

remain accessible.

Important information

6WH_M_Einbau_MV-AV_Magnete/13.04.5

600

2250*

76xxxx xx x xx xx00: 50 Hz, 220 - 240 V AC

76xxxx xx x xx xx06: 60 Hz, 220 - 240 V AC

IN= 16 A

IΔN ≤ 30 mA

Power supply

Fuse protection

RCD

* or the height of

the highest shower

head / water outlet

that is permanently

installed; depending

on which is higher

Safety areas in accordance with DIN VDE 0100-701

Connecting the whirltub (Diagram 16)

NOTE! Avoiding any malfunctions!

• Do not fasten the cables together with cable ties.

• Do not install the supply line parallel to the control

cables.

Connect the supply line to the mains supply socket.

Connect the potential equalisation cable to the

whirltub.

Pre-installation

> Installing a permanent power supply line:

• Pre-connect a separate fuse and residual current

operating device (RCD)

• Pre-connect an all-pole separating main switch

outside the prescribed safety areas (0 - 2)

• Allow the supply line to protrude by 3,000 mm

> Laying the potential equalisation cable:

• Allow the cable to protrude by 3,000 mm

Electrical installation

WH_M_Einbau_MV-AV_Magnete/13.04.5 7

Concernant la notice de montage

Cette notice de montage fait partie de la baignoire

Duravit et doit être lue soigneusement avant le montage.

Explication des avertissements et symboles

DANGER! En cas de risques élevés, dangers

mortels, blessures graves

REMARQUE! En cas de dégâts matériels éventuels

Référence au chapitre Installation électrique

Référence à la consigne de montage dans ce

chapitre

Invitation à vérifier (par ex. les rayures)

Indication de la durée (par ex. 10 minutes)

Invitation à vérifier l'étanchéité

Indication de la température

Unité de commande

(quantité en fonction du système balnéo)

Groupe cible et qualification

La baignoire balnéo doit uniquement être montée par des

installateurs sanitaires formés à cet effet. L'installation

électrique doit uniquement être réalisée par des

installateurs électriques qualifiés.

REMARQUE! L'installation doit obligatoirement être

réalisée selon les consignes d'installation des fournisseurs

locaux ainsi que les normes spécifiques aux pays.

Consignes de sécurité

DANGER! Danger de mort par choc électrique.

> NE PAS démonter les composants de la baignoire

balnéo.

Consignes de montage

Avant le montage, lire les fiches techniques de

préinstallation. Celles-ci peuvent être téléchargées sur

Internet via le site www.duravit.com.

Vérifier le système balnéo (graphique 20)

> Mettre le système balnéo en marche pendant

10 minutes : pour les circuits avec niveaux

d'intensité, ceux-ci doivent tous être exécutés.

> Laisser couler l'eau dans la baignoire, attendre

10 minutes.

> Vérifier l'étanchéité.

> Si des adaptations sont nécessaires, répéter le

contrôle.

Prévoir des trappes de visite (graphique 22)

> L'habillage de la baignoire doit être accessible

et amovible pour l'inspection de sorte que tous

les agrégats importants (pompe, ventilateur et

commande) restent accessibles.

Remarques importantes

8WH_M_Einbau_MV-AV_Magnete/13.04.5

600

2250*

76xxxx xx x xx xx00: 50 Hz, 220 - 240 VCA

76xxxx xx x xx xx06: 60 Hz, 220 - 240 VCA

IN= 16 A

IΔN ≤ 30 mA

Alimentation électrique

Protection

RCD

* ou la hauteur de

la tête de douche /

sortie d'eau la plus

élevée ; en fonction

de ce qui est le plus

élevé

Zones de protection selon DIN VDE 0100-701

Raccorder la vanne balnéo (graphique 16)

REMARQUE! Eviter les dysfonctionnements !

• Ne pas relier les câbles à l'aide de serre-câbles.

• Le câble d'alimentation ne doit pas être posé

parallèlement aux câbles de commande.

Raccorder le câble d'alimentation à la prise

secteur.

Raccorder le câble pour la liaison équipotentielle

à la baignoire balnéo.

Préinstallation

> Poser un câble fixe pour l'alimentation électrique :

• Monter une protection séparée et un disjoncteur de

sécurité (RCD) en amont

• Monter un interrupteur principal à coupure

omnipolaire en amont en dehors des zones de

protection définies (0 - 2)

• Le câble doit dépasser de 3000 mm

> Poser le câble pour le potentiel de compensation:

• Le câble doit dépasser de 3000 mm

Installation électrique

WH_M_Einbau_MV-AV_Magnete/13.04.5 9

Betreffende deze montagehandleiding

Deze montagehandleiding is een onderdeel van het

Duravit-bad en moet vóór de montage zorgvuldig worden

doorgelezen.

Uitleg van de signaalwoorden en symbolen

GEVAAR! Bij hoog risico, dodelijk gevaar,

zware verwondingen

AANWIJZING! Bij mogelijke materiële schade

Verwijzing naar het hoofdstuk Elektrische

installatie

Verwijzing naar montageaanwijzingen in dit

hoofdstuk

Visuele controle noodzakelijk (bijv. i.v.m.

krassen)

Indicatie van de tijdsduur (bijv. 10 minuten)

Er moet een dichtheidscontrole worden

uitgevoerd

Temperatuurweergave

Bedieningseenheid

(aantal afhankelijk van het whirlsysteem)

Doelgroep en kwalificatie

Het whirlbad mag uitsluitend door een erkend

installatiebedrijf worden gemonteerd. De elektrische

installatie mag uitsluitend door elektriciens worden

uitgevoerd.

AANWIJZING! De installatievoorschriften van de lokale

nutsbedrijven alsmede de voor het betreffende land

geldende normen moeten volledig in acht worden

genomen.

Veiligheidsinstructies

GEVAAR! Levensgevaar door elektrische schokken.

> Componenten van het whirlbad NIET demonteren.

Montageaanwijzingen

Voor de montage op de gegevensbladen letten.

Deze kunt u op internet downloaden van www.duravit.com.

Whirlsysteem controleren (afbeelding 20)

> Whirlsysteem 10 minuten inschakelen: bij cycli

met intensiteitsniveaus deze eenmaal volledig

doorlopen.

> Water in het bad laten staan, 10 minuten

wachten.

> Dichtheid controleren.

> Als aanpassingen nodig zijn, de controle

herhalen.

Inspectieopeningen plannen (afb. 22)

> De badpanelen moeten voor onderhoud

toegankelijk en afneembaar zijn, zodat alle

belangrijke aggregaten (pomp, ventilator en

bediening) toegankelijk blijven.

Belangrijke aanwijzingen

10 WH_M_Einbau_MV-AV_Magnete/13.04.5

Altri manuali per Darling New 760246

Questo manuale è adatto per i seguenti modelli

Indice

Lingue:

Altri manuali DURAVIT Vasca

DURAVIT

DURAVIT Darling New 760246 Manuale utente

DURAVIT

DURAVIT Sundeck 700065 Manuale utente

DURAVIT

DURAVIT Cape Cod Manuale utente

DURAVIT

DURAVIT 1930 Series Guida utente

DURAVIT

DURAVIT D-Code 700095 Manuale utente

DURAVIT

DURAVIT Happy D.2 700318 Manuale utente

DURAVIT

DURAVIT Happy D.2 7X0316 Manuale utente

DURAVIT

DURAVIT 700330 Manuale utente

DURAVIT

DURAVIT D-Code 70095 Series Manuale utente

DURAVIT

DURAVIT Air-System Manuale utente

DURAVIT

DURAVIT D-Code 7X0095 Manuale utente

DURAVIT

DURAVIT XViu 700443 Manuale utente

DURAVIT

DURAVIT Paiova 760264 Manuale utente

DURAVIT

DURAVIT Paiova 5 Manuale utente

DURAVIT

DURAVIT D-Code 700065 Manuale utente

DURAVIT

DURAVIT XViu Manuale utente

DURAVIT

DURAVIT D-Code 700095 Manuale utente

DURAVIT

DURAVIT Happy D 710178 Guida utente

DURAVIT

DURAVIT DuraSquare Manuale utente

DURAVIT

DURAVIT D-Neo Manuale utente

DURAVIT

DURAVIT Bento Starck Box 700517 90 Series Manuale utente

DURAVIT

DURAVIT D-Code 760137000JP1000 Manuale utente

DURAVIT

DURAVIT DuraSquare 760426 Manuale utente

DURAVIT

DURAVIT Blue Moon 700143 Guida utente

Manuali Vasca popolari di altre marche

Agua

Agua BARTOLI-66 Manuale utente

PAA

PAA PRELUDE Manuale utente

BETTE

BETTE SILHOUETTE Manuale utente

Kohler

Kohler K-820-GC Guida rapida

American Standard

American Standard Whirlpool/Bathing Pool 2748.XXXW Manuale utente

Oliveri

Oliveri Naples Manuale utente

Lyons

Lyons Elite ETLxx663219 Series Manuale utente

Woodbridge

Woodbridge BJ500 Istruzioni per il montaggio

Whirlpool

Whirlpool Ariel ARL-702 Manuale utente

TEIKO

TEIKO EXCELLENT DUO Manuale utente

American Standard

American Standard Colony 5-1/2' x 32" Manuale utente

American Standard

American Standard 3052OD.X0X Guida rapida

Kohler

Kohler K-1111-H2 Guida rapida

agape

agape MARSIGLIA AVAS1075 Manuale utente

Kohler

Kohler K-1151 Istruzioni per il montaggio

Kohler

Kohler K-1158 Guida rapida

Kohler

Kohler K-1244 Istruzioni per il montaggio

Kallista

Kallista P50045-G5 Istruzioni per il montaggio
