Dynex DX-NUSB Manuale utente
GUIDE DE L’UTILISATEUR
Adaptateur réseau USB sans fil N
DX-NUSB
2Table des matières
Dynex DX-NUSB
Adaptateur réseau USB sans fil N
Table des matières
Introduction ......................................................................................2
Caractéristiques du produit ...............................................................3
Installation de l’adaptateur réseau sans fil ........................................5
Problèmes et solutions....................................................................26
Spécifications ..................................................................................32
Avis juridiques.................................................................................32
Garantie limitée d’un an..................................................................35
Introduction
Merci d’avoir acheté l’adaptateur réseau USB sans fil N de Dynex. Il est maintenant possible
d’accéder à cette nouvelle technologie et de profiter de la liberté d'un réseau sans fil pour les
ordinateurs, que ce soit à la maison ou au bureau. Cet adaptateur réseau permet de
connecter un ordinateur de bureau ou portatif au réseau. La procédure aisée d'installation et
de configuration permet de créer un réseau sans fil en quelques minutes. Prendre soin de lire
complètement ce guide de l'utilisateur.
Caractéristiques du produit 3
Caractéristiques du produit
L'adaptateur réseau est conforme aux spécifications de la version préliminaire de la norme
IEEE draft-802.11n, ce qui lui permet de communiquer avec d'autres dispositifs sans fils
compatibles draft 802.11n à 270 Mbps. L'adaptateur réseau est compatible avec tous les
dispositifs 802.11g à 54 Mbps, ainsi qu'avec d'autres produits 802.11b à 11 Mbps.
L'adaptateur utilise la même bande de fréquence de 2,4 GHz que les produits Wi-FiMD
802.11b.
• Fonctionnement sur la bande ISM (industrielle, scientifique et médicale) de 2,4 GHz
• Utilitaire intégré et facile à utiliser de mise en réseau sans fil
• Interface USB, permettant un fonctionnement sur pratiquement n'importe quel
ordinateur de bureau ou portatif
• WPA, WPA2, Wi-Fi Protected Setup (WPS), cryptage WEP (Wired Equivalent Privacy)
64 bits ou 128 bits
• Accès sans fil à des ressources en réseau
• Prise en charge des modes de réseau Infrastructure et ad hoc (d'égal à égal)
• Débit de données allant jusqu'à 270 Mbps (802.11n), 54 Mbps (802.11g) ou 11 Mbps
(802.11b)
• Installation et utilisation aisées
• Antenne externe
• DEL d'alimentation et d'activité de la liaison réseau
Remarque : La vitesse de transmission standard de 270 Mbps correspond à un débit de
données physique. Le débit réel de transfert de données sera inférieur. Les performances
d'une connexion sans fil varient en fonction de l'environnement du réseau.
Contenu de la boîte
• Adaptateur réseau USB sans fil N
• Support d’adaptateur pour bureau
• Guide d’installation rapide
• CD avec logiciel d’installation
• Ce Guide de l’utilisateur
Configuration système requise
• Ordinateur de bureau compatible PCavec unport USB disponible et un lecteur CD/DVD
•Windows
MD 2000, Windows XP ou Windows VistaMD
4Caractéristiques du produit
Composants
Composant Description
Adaptateur USB Se connecte au port USB de l’ordinateur ou au support
d’adaptateur pour bureau.
DEL d’activité S’allume et clignote lorsque l’adaptateur réseau est actif
DEL
d’activité
Adaptateur
USB
Installation de l’adaptateur réseau sans fil 5
Installation de l’adaptateur réseau sans fil
Windows VistaMC
Remarque importante : Installer le logiciel avant d’insérer la carte.
Pour installer le logiciel et l’adaptateur avec Windows Vista :

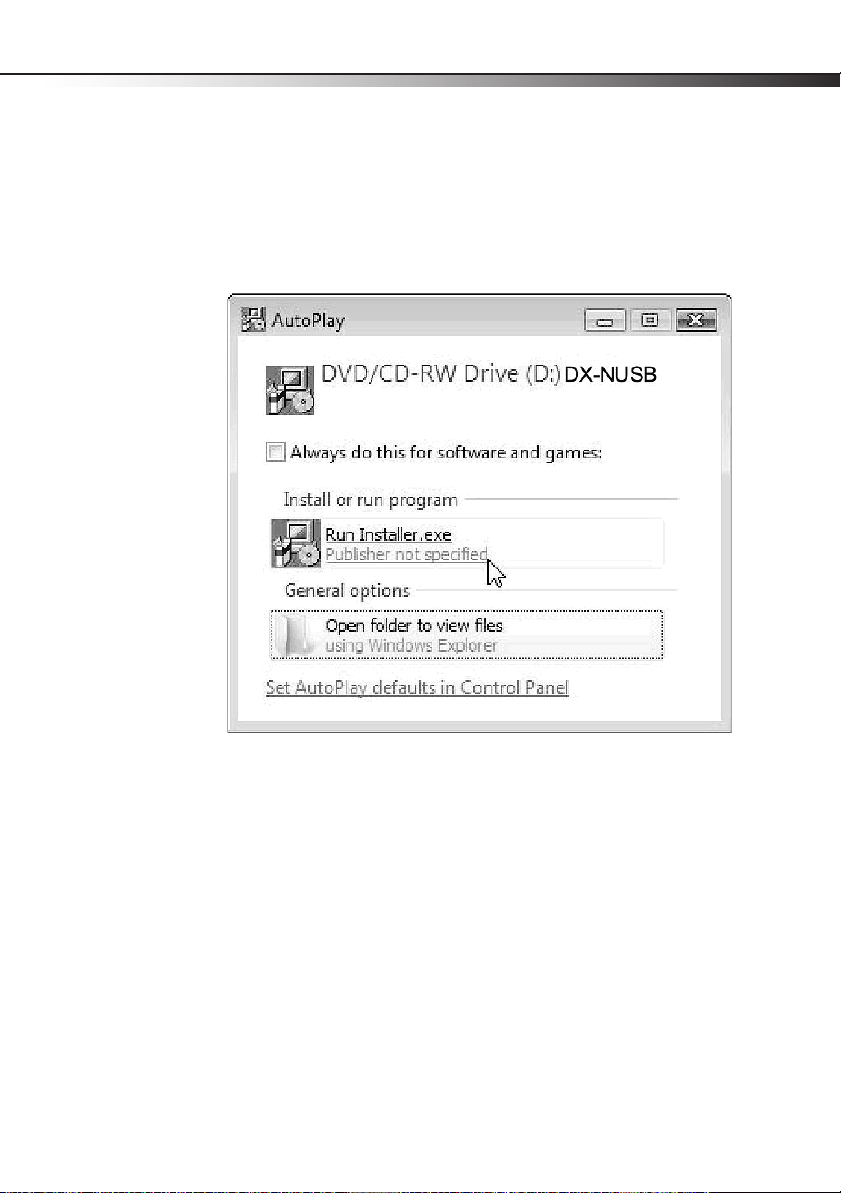

1Insérer le CD du logiciel d'installation dans le lecteur CD/DVD. La boîte de dialogue
AutoPlay (Exécution automatique) s’affiche.
6Installation de l’adaptateur réseau sans fil
2Double-cliquer sur Run Installer.exe (Exécuter Installer.exe). Si une fenêtre intitulée
« An unidentified program wants access to your computer » (Un programme non
identifié essaie d'accéder à l'ordinateur) s'affiche, cliquer sur Allow (Autoriser). La
fenêtre InstallShield Wizard (Assistant d’installation InstallShield) s’affiche.

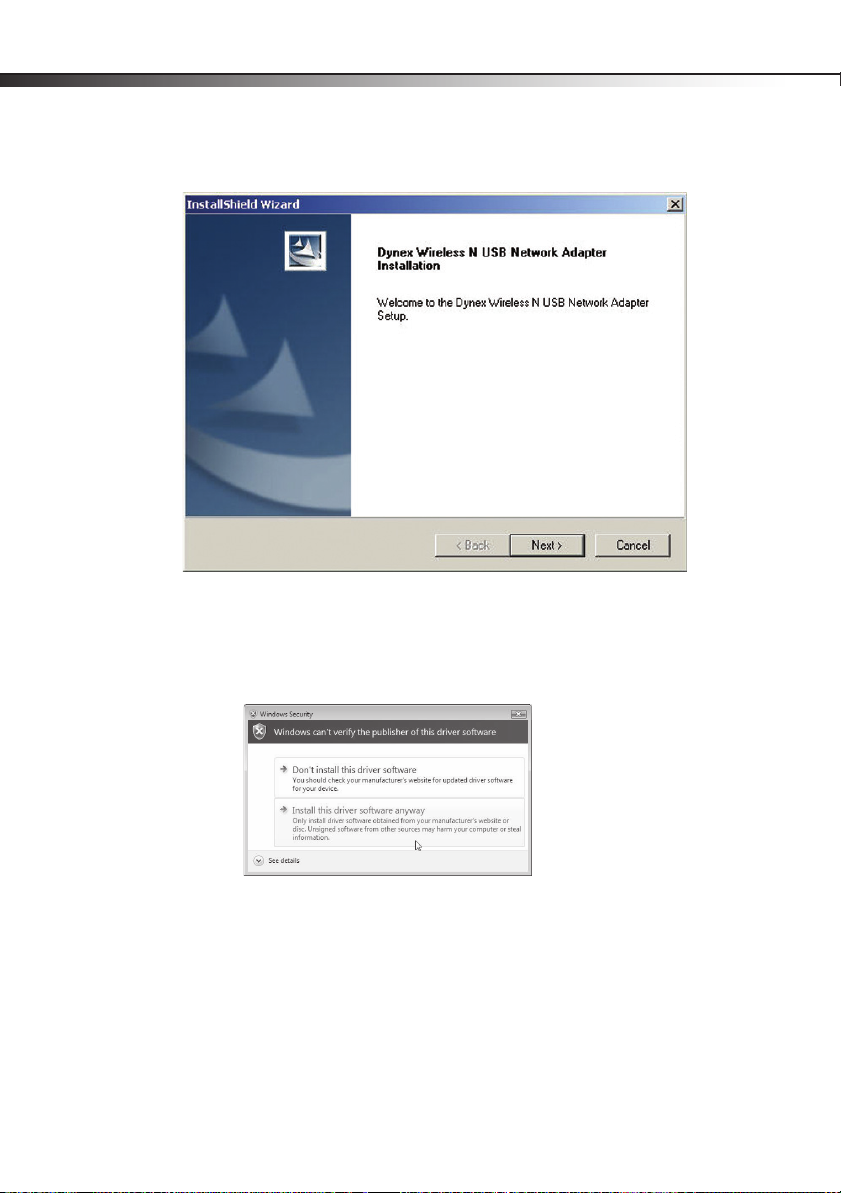

3Cliquer sur Next (Suivant) pour commencer le processus d'installation.
Il est possible qu'une fenêtre intitulée « Windows can't verify the publisher of this
driver software » (Windows ne peut pas vérifier l'éditeur de ce programme pilote)
s'affiche. Ceci est normal et ne résulte pas d’un problème. Ce logiciel a été
soigneusement testé et est compatible avec ce système d'exploitation.
Installation de l’adaptateur réseau sans fil 7

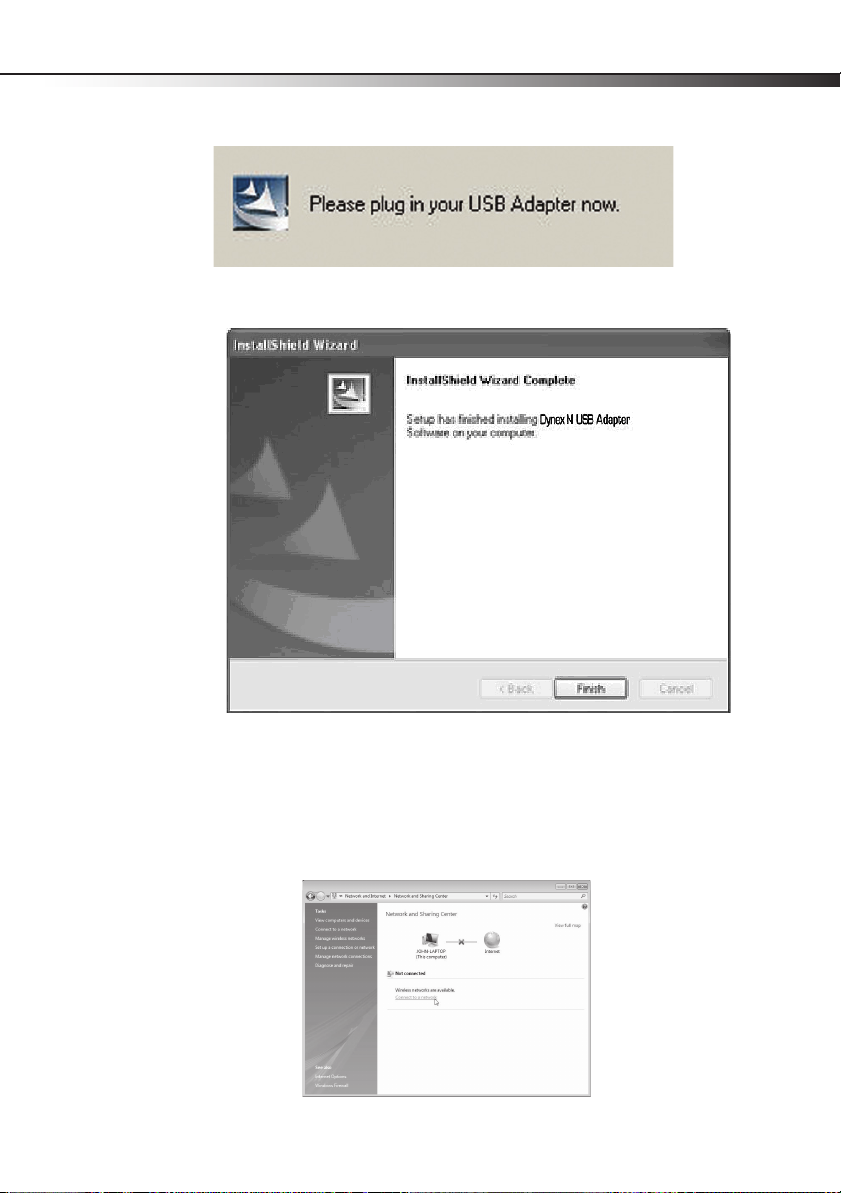

4Cliquer sur Install this driver software anyway (Installer malgré tout ce
programme pilote), puis à l’invite connecter l’adaptateur.
Une fois l'installation terminée, la fenêtre InstallShield Wizard Complete (Fin de
l'Assistant d'installation InstallShield) s'affiche.
5Cliquer sur Finish (Terminer). L'installation est désormais terminée.
6Pour se connecter à l'Internet, ouvrir la fenêtre Network and Sharing Center (Centre de
réseau et de partage) en cliquant sur Start (Démarrer), Control Panel (Panneau de
configuration), Network and Internet - View network status and tasks (Réseau
et Internet - Afficher l'état du réseau et les tâches). La fenêtre Network and Sharing
Center (Centre de réseau et de partage) s’affiche.
8Installation de l’adaptateur réseau sans fil
7Cliquer sur Connect to a network (Connexion à un réseau). La fenêtre Connect to a
network (Connexion à un réseau) s'affiche.
8Sélectionner un réseau sans fil disponible, puis cliquer sur Connect (Connecter). La
carte tente de se connecter au réseau sélectionné.
9Suivant les paramètres de sécurité du réseau sans fil, il pourra être nécessaire d'entrer
un mot de passe ou une clé de sécurité du réseau.
Installation de l’adaptateur réseau sans fil 9
10 Entrer le mot de passe ou la clé de sécurité du réseau, puis cliquer sur Connect
(Connecter). La fenêtre de connexion réussie s'affiche.
Une fois la connexion au réseau réalisée, il est possible de choisir d'enregistrer ce
réseau et de s'y connecter automatiquement dès que l'adaptateur est à portée.
La fenêtre Network and Sharing Center (Centre de réseau et de partage) devrait
maintenant montrer la connexion réseau qui vient juste d’être établie. Les liens à
gauche de la fenêtre permettent de configurer les connexions réseau.
10 Installation de l’adaptateur réseau sans fil
Toutes les autres versions de Windows
Remarque importante : Installer le logiciel avant d’insérer la carte.
Pour installer le logiciel :

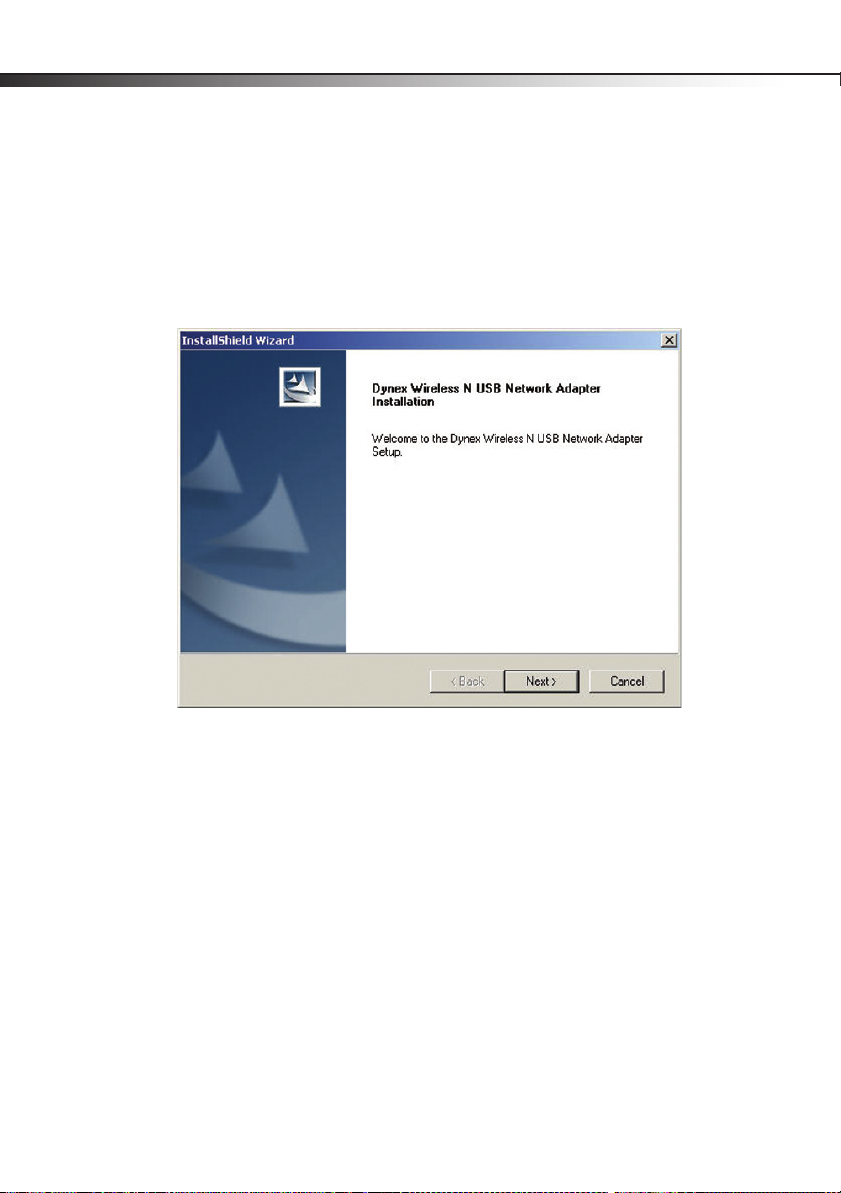

1Insérer le CD du logiciel d'installation dans le lecteur CD/DVD. La fenêtre d’accueil
InstallShield Wizard (Assistant d’installation InstallShield) s’affiche.
Remarque : Si la fenêtre d’accueil de l’assistant d'installation InstallShield ne s'affiche pas,
double-cliquer sur My Computer (Poste de travail), puis sur le lecteur CD/DVD où le CD
d'installation a été inséré. Double-cliquer sur le dossier Files (Fichiers), puis sur
setup.exe.
