Eaton NZM3-XKR Manuale

Electric current! Danger to life!

Only skilledor instructedpersons may

carry out the following operations.

Lebensgefahr durch elektrischenStrom!

Nur Elektrofachkräfte undelektrotechnisch

unterwiesene Personen dürfen die im Folgenden

beschriebenen Arbeiten ausführen.

Tension électrique dangereuse !

Seules les personnes qualifiées et averties doivent

exécuter les travaux ci-après.

¡Corrienteeléctrica! ¡Peligro de muerte!

El trabajo a continuación descrito debe ser realizado

por personas cualificadas y advertidas.

Tensione elettrica: Pericolo di morte!

Solo persone abilitate e qualificate possono eseguire

le operazioni di seguito riportate.

触触电电危危险险！！

只允许专业人员和受过专业训练的人员进行

下列工作。

Электрический ток!Опасно для жизни!

Только специалисты или проинструктированные

лица могут выполнять следующие операции.

Emergency On Call Service:Local representative (www.eaton.eu/aftersales)or +49 (0)180 5223822 (de,en) 1/4

Instruction Leaflet

Montageanweisung

Notice d’installation

Instrucciones de montaje

Istruzioni per il montaggio

安安装装说说明明

Инструкция по монтажу

05/17 IL01219048Z

(AWA1230-2044)

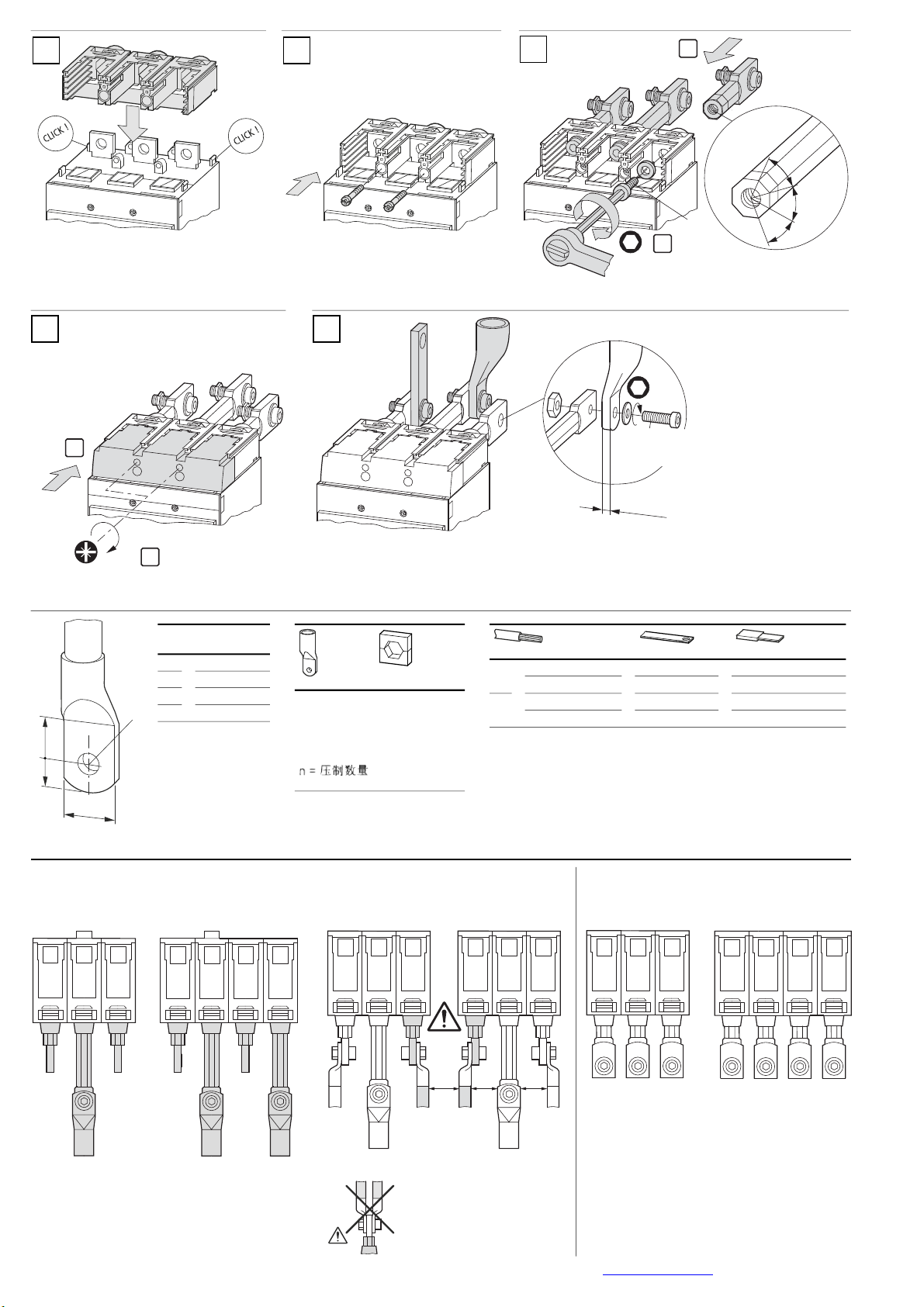

NZM3(-4)-XKR

+NZM3(-4)-XKRO

+NZM3(-4)-XKRU

NZM3(-4)-XKR-G

1 2

Z 2

3 4

8mm

2/4 Emergency On Call Service: Local representative (www.eaton.eu/aftersales)or +49(0) 1805223822 (de, en)

05/17 IL01219048Z

NZM3(-4)-XKR

+NZM3(-4)-XKRO

+NZM3(-4)-XKRU

NZM3(-4)-XKR-G

5 6

2xM5 x75/25

8 mm

31 Nm,(274.37 lb-in)

45°

M10 x 25

1.3 Nm,(11,50 lb-in)

M10

8 mm

31 Nm

(274,37 lb-in)

F7 mm

(F0.28”)

M10 x 35

[mm (inch)]

b≦31 (1.22“)

c 1 ≦13 (0.51“)

c 2 ≧11 (0.43“)

⌀10.5 (0.41“)

Cu 1x16 – 240 mm2≧20 x 5mm ≧6 x 16 x 0.8 mm

2x16 – 240 mm2≦30 x 10 mm ≦20 x 32 x 0.5 mm

Al 1x10 – 120 mm2

2x10 – 120mm

c1c2

n=Numberof crimps

n=Anzahl der Pressungen

n=Nombre de sertissages

n=Número de compresiones

n=Numero dellecrimpature

n=Число прессований

n = 2

IEC

≧8 mm

(≧0.31”)

IEC

≧8 mm

(≧0.31”)

IEC

≧8 mm

(≧0.31”)

Emergency On Call Service:Local representative (www.eaton.eu/aftersales)or +49 (0)180 5223822 (de,en) 3/4

05/17 IL01219048Z

45 mm (1.77”)

4 x M5 x 75/25

3 Nm

(26.55 lb-in)

29.5 mm – 30.5 mm

(1.16” – 1.20”)

247 mm (9.72”)

234 mm (9.21”)

8 mm

(0.31”)

45 mm (1.77”)

8 mm

(0.31”)

NZM3-XKR

4/4 Emergency On Call Service: Local representative (www.eaton.eu/aftersales)or +49(0) 1805223822 (de, en)

05/17 IL01219048Z

Eaton Industries GmbH, Hein-Moeller-Straße 7-11, 53115 Bonn, Germany

05/17 IL01219048Z12255797/DE37 DHW

Printed in Germany (05/17)

90 mm (3.54”)

45 mm (1.77”)

4 x M5 x 75/25

3 Nm

(26.55 lb-in)

29.5 mm – 30.5 mm

(1.16” – 1.20”)

247 mm (9.72”)

234 mm (9.21”)

45 mm (1.77”)45 mm (1.77”)

8 mm

(0.31”)

8 mm

(0.31”)

NZM3(-4)-XKR
