Operating Instructions

Liquiphant M/S FTL51, FTL71

G 1, NPT 1

de - Schiebemuffe für drucklosen Betrieb

en - Sliding Sleeve for Unpressurised Operation

fr - Manchon coulissant

pour applications sans pression

es - Manguito deslizante

para funcionamiento sin presión

it - Manicotto scorrevole

per impieghi in alta pressione

nl - Schuifmof voor drukloze toepassing

2Endress+Hauser

de - Geräte-Identifikation

en - Device Identification

fr - Dénomination

es - Identificación del equipo

it - Identificazione

dello strumento

nl - Instrument-identificatie

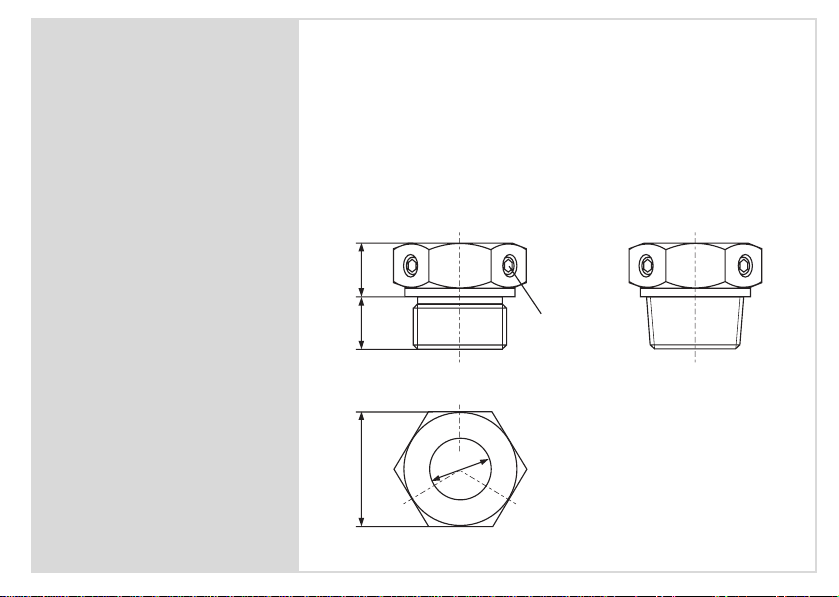

100 mm = 3.94 in

41 mm 18 mm 19 mm

M6 (3x)

ø21.8 mm

52003978:

DIN ISO 228/ 1

1.4435 (AISI 316L)

52003979:

1-11½

ANSI B 1.20.1

1.4435 (AISI 316L)

NPT

Endress+Hauser 3

3mm

~/in

41 mm

~1/in

Gabelschlüssel 41

Spanner 41

Cléàfourche de 41

Llave para tuercas 41

Chiave 41

Sleutelwijdte 41

Innensechskantschlüssel 3

Allen key 3

CléAllen de 3

Llave Allen 3

Brugola 3

Inbussleutel 3

de - Erforderliches Werkzeug

en - Tools required

fr - Outils requis

es - Herramientas necesarias

it - Utensili richiesti

nl - Benodigd gereedschap

4Endress+Hauser

de - Montieren

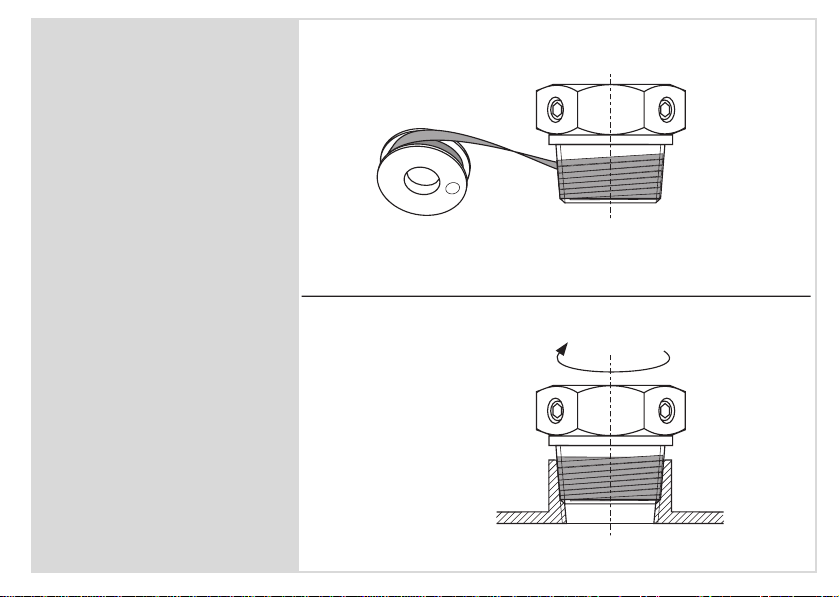

Schiebemuffe einschrauben

en - Mount

Screw sliding sleeve tight

fr - Monter

Visser le manchon coulissant

es - Montaje

Roscar firmemente el

manguito deslizante

it - Montaggio

Avvitare il manicotto scorrevole

nl - Montage

Schuifmof inschroeven

Endress+Hauser 5

13 mm

( in)½19 mm

( in)¾

h+32mm

(h + 1 in)¼

min. 65 mm

(min. 2 ½in)

min. 25 mm

(min 1 in)

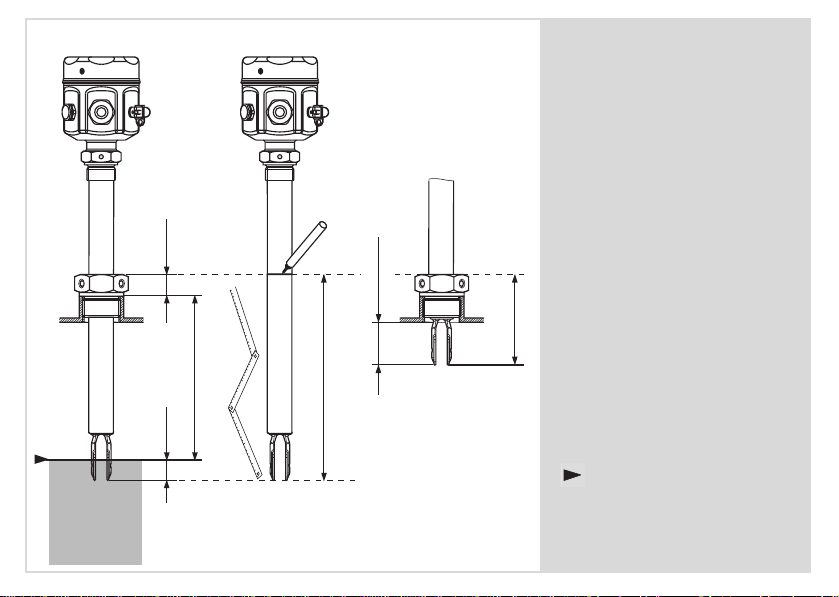

de - Einstellhöhe markieren

en -

Mark height

fr -

Marquer la hauteur de réglage

es - Marcar altura

it - Segnare l'altezza

nl -

Instelhoogte markeren

Schaltpunkt

Switchpoint

Point de commutation

Punto de conmutación

Punto di commutazione

Schakelpunt

6Endress+Hauser

de -

Liquiphant einschieben und

festhalten;

Fixierschrauben eindrehen

en -

Push in and hold Liquiphant;

tighten mounting screws

fr -

Insérer et maintenir le Liquiphant;

serrer les vis de fixation

es -

Introducir y sujetar el Liquiphant;

roscar los tornillos

de montaje firmemente

it -

Inserire e impugnare il Liquiphant;

serrare con le viti di montaggio

nl -

Liquiphant inschuiven en

vasthouden;

fixeerbout vastdraaien

1. 2.

max. 4 Nm

(max. 3 ft lbs)

Markierung

Mark

Marquage

Marca

Segnare

Markering

Endress+Hauser 7

Liquiphant festhalten;

Fixierschrauben lösen

Hold Liquiphant;

loosen mounting screws

Maintenir le Liquiphant;

desserrer les vis de fixation

Sujetar el Liquiphant;

aflojar los tornillos de montaje

Impugnare il Liquiphant;

allentare le viti di montaggio

Liquiphant vasthouden;

fixeerbout losdraaien

Neue Schaltpunkteinstellung

siehe Seiten 5 bis 6

Reset switch point

see pages 5 to 6

Nouveau réglage point

de commutation

voir pages 5 à6

Cambio del punto

de conmutación

ver pág.5a6

Impostare il punto di intervento

vds. da pag.5a6

Nieuw schakelpunt instellen

zie pagina 5 tot 6

1. 2.

de - Schaltpunkt verstellen

Behälter

drucklos

en - Reset switch point

Tank

not under pressure

fr - Réglage du point

de commutation

Réservoir

sans pression

es - Cambio del punto

de conmutación

El tanque

no debe estar

bajo presión

it - Impostare il punto

di intervento

Serbatoio

non in pressione

nl - Schakelpunt verstellen

Tank

drukloos maken
