Prozessanzeiger

Inhaltsverzeichnis Seite

1. Allgemeines 2

2. Typengerechte Verwendung /

Sicherheitshinweise 3

3. Montage 4

4. Elektrischer Anschluss 5

5. Bedien-/Anzeige-Elemente 10

6. Bedienmatrix 12

7. Technische Daten 15

1. Allgemeines

Transportschäden

Bitte informieren Sie den Spediteur und den Lieferanten

Das richtige Gerät ?

Vergleichen Sie bitte den Bestellcode auf dem Typen-

schild (am Gerät) mit dem auf dem Lieferschein.

Vollständiges Zubehör

Zusätzlich zum Gerät sind im Lieferumfang enthalten:

- Lieferschein

- 2 Befestigungsspangen

- diese Bedienungsanleitung (mehrsprachig)

Fehlende Teile bitte sofort beim Lieferanten

anmahnen!

DeutschDeutschDeutschDeutschDeutschDeutsch

Prozessanzeiger Inhaltsverzeichnis

Bitte beachten Sie folgende Zeichen:

Hinweis: Ratschläge zur besseren Inbetriebnahme

Achtung: Nichtbeachtung kann zum Defekt des

Gerätes führen oder erfasste Messwerte

werden gelöscht

Vorsicht: Nichtbeachtung dieser Warnung kann zu

Personenschäden führen!

2. Typengerechte Verwendung

Diese Gerätereihe ist bestimmt für den Einbau in

Schalttafeln und Schaltschränke.

Sie erfüllt die Anforderung gemäß:

Bestimmungen für elektronische Messgeräte (VDE

0411 IEC 1010-1) DIN VDE 0100 Teil 410

“Schutzmaßnahmen, Schutz gegen gefährliche Kör-

perströme”, insbesondere Abschnitt 4.3.2 “Funk-

tionskleinspannung mit sicherer Trennung”

DIN VDE 0106 Teil 101 “Schutz gegen gefährliche

Körperströme, Grundanforderung für sichere Tren-

nung”.

Die Geräte dürfen nur im eingebauten Zustand be-

trieben werden.

Sicherheitshinweise

-Der Einbau und Anschluss darf nur durch quali-

fiziertes Fachpersonal erfolgen. Sorgen Sie für

den erforderlichen Berührungsschutz!

-Vergleichen Sie vor der Inbetriebnahme die

Anschlussspannung mit der Angabe auf dem

Typenschild.

-In Reichweite des Gerätes muss eine Netz-

trennvorrichtung installiert sein. Die Kontaktöff-

nungsweite darf 3 mm nicht unterschreiten.

-Die Verbindung zwischen dem Schutzleiteran-

schluss und dem Schutzleiter ist vor den ande-

ren Verbindungen herzustellen.

-Kein Betrieb über Spartransformatoren.

-Installationsseitige Netzsicherung 10 A

vorsehen.

Deutsch

Typengerechte Verwendung/Sicherheitshinweise Prozessanzeiger

3. Montage

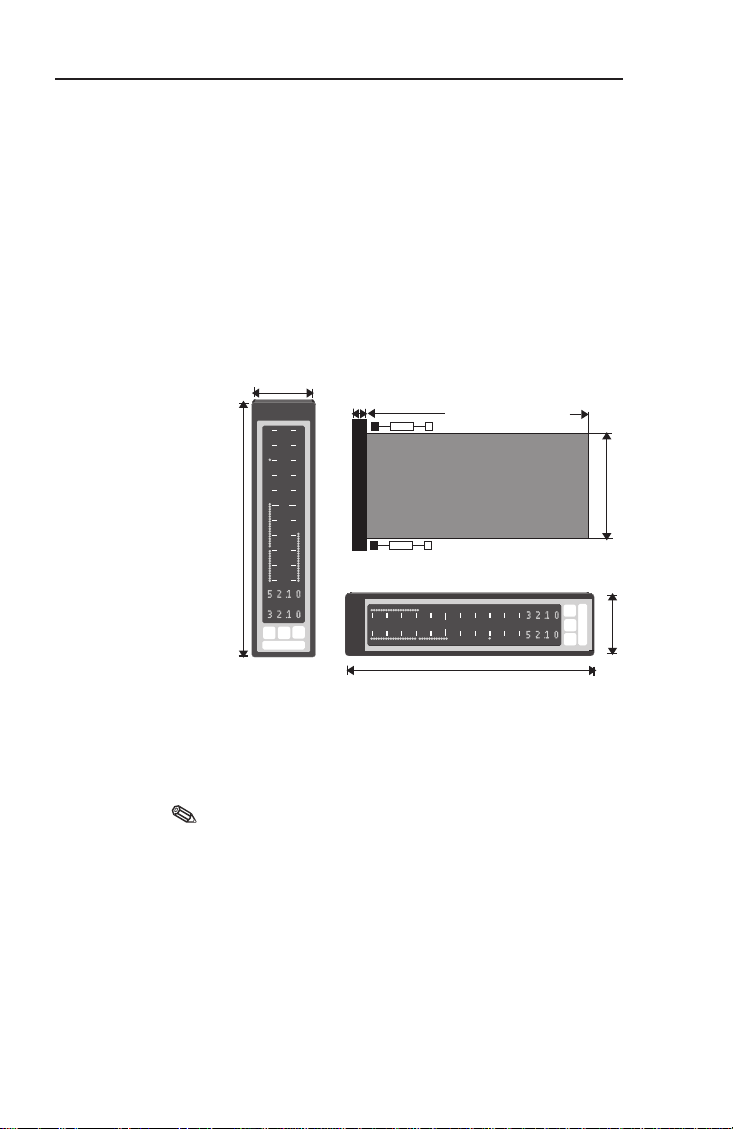

Montageausschnitt / Einbaumaße

1. Vorbereitung des Einbauausschnitts:

Größe 138 +1,0 mm x 33 +0,6 mm

- Einbautiefe 230 mm ohne Klemmleisten, 245 mm

mit Klemmleisten, Überstand frontseitig 9,0 mm

2. Schieben Sie das Gerät mit Dichtring von vorne

durch den Schalttafelausschnitt

3. Das Gerät waagrecht halten und die Befestigungs-

spangen in die Aussparungen einhängen (oben/unten)

4. Die Schrauben der Befestigungsspangen gleichmä-

ßig mit einem Schraubenzieher anziehen.

Hinweis:

Eine weitere Abstützung ist nur bei sehr dünnen Schalt-

tafelausführungen notwendig. Sorgen Sie für eine

ausreichende Durchlüftung, damit die zulässige Be-

triebstemperatur nicht über- oder unterschritten wird.

36 mm

144 mm

01020304050 60 70 80 90 100

100

144 mm

36 mm

9mm

137 mm

230 mm ohne Klemmen

245 mm mit Klemmen

Prozessanzeiger Montage

4. Elektrischer Anschluss

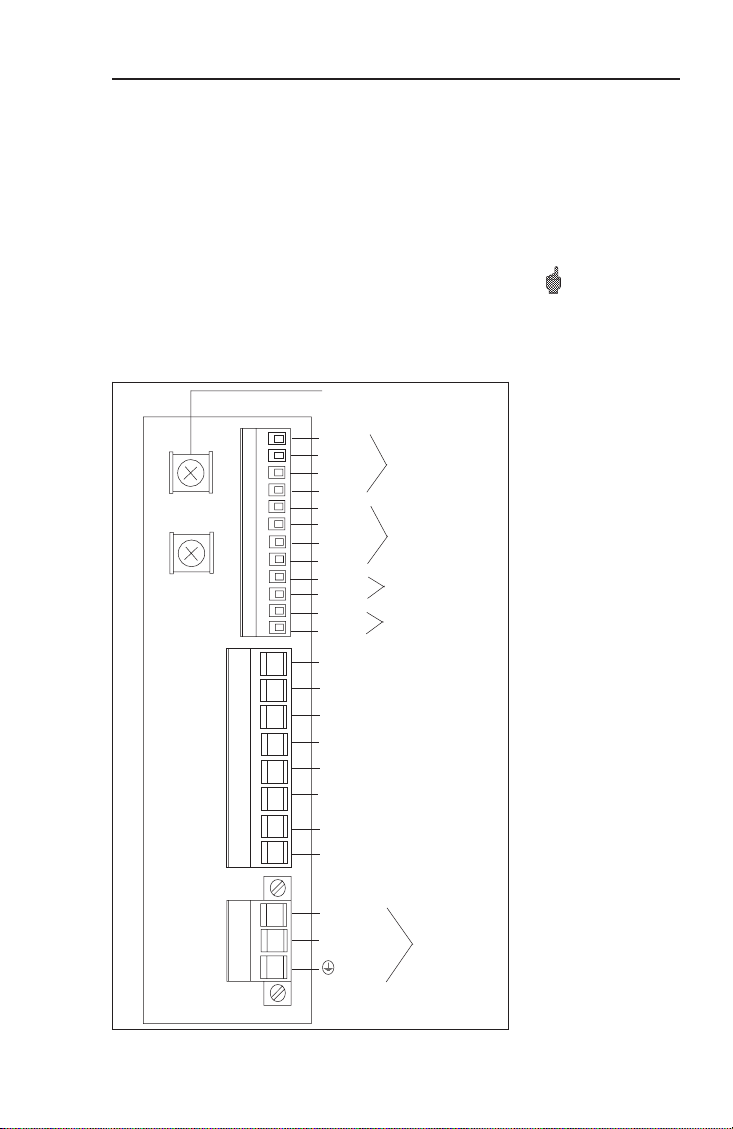

4.1 Klemmenbelegung und Hilfsenergie

Das Gerät hat drei getrennte Anschlussklemmleisten

für Hilfsspannung, Relaisausgänge und Analogein-

gänge mit Messumformerspeisung.

- Überprüfen Sie den Messbereich bevor Sie das

Gerät in Betrieb nehmen (Brücke)

- Ist bei langen Leitungen mit energiereichen Tran-

sienten zu rechnen, empfehlen wir einen Über-

spannungsschutz, z.B. Phoenix Tempitrap UK.....

24V MUS 1

Analogeingang 1

11 I

13 +

14 -

15 RTD

21 I

23 +

24 -

25 RTD

81 +

82 -

83 +

84 -

Analogeingang 2

24V MUS 2

56 Relais 4 b

55 Relais 4 a

53 Relais 3 b

52 Relais 3 a

46 Relais 2 b

45 Relais 2 a

43 Relais 1 b

42 Relais 1 a

L Leiter

N Neutralleiter

Schutzleiter

Hilfsspannung

Anschluss für Kabelschirm

Rückseite mit Anschlussklemmen

Elektrischer Anschluss Prozessanzeiger

4.2 Anschluss Hilfsenergie

Vergleichen Sie vor Inbetriebnahme die Übereinstim-

mung der Versorgungsspannung mit den Angaben auf

dem Typenschild.

Die Schutzleiterverbindung ist vor allen anderen Verbin-

dungen herzustellen.

Bei der Ausführung 90...253 VAC muss in der Zuleitung

in der Nähe des Gerätes (leicht erreichbar) ein als

Klemmenbelegung Ein- und Ausgang

L L für AC L+ für DC

Hilfsenergie

N N für AC N- für DC

PE Anschluss

81 + 24 V Speisung Messumformer-

speisung 1

82 0 V Speisung

83 + 24 V Speisung Messumformer-

speisung 2

84 0 V Speisung

11 Stromfühler 50Ω

Eingang 1

Messsignal

13 Messsignal Strom, Spannung, Thermoelemente, RTD

14 Signalground Strom, Spannung, Thermoelemente, RTD

15 Speiseleitung + RTD (2-/3-Leiter)

21 Stromfühler 50Ω

Eingang 2

Messsignal

23 Messsignal Strom, Spannung, Thermoelemente, RTD

24 Signalground Strom, Spannung, Thermoelemente, RTD

15 Speiseleitung + RTD (2-/3-Leiter)

42 Anschluss Relais 1 Relaisausgang 1

43 Arbeitskontakt

45 Anschluss Relais 2 Relaisausgang 2

46 Arbeitskontakt

52 Anschluss Relais 3 Relaisausgang 3

53 Arbeitskontakt

55 Anschluss Relais 4 Relaisausgang 4

56 Arbeitskontakt

Prozessanzeiger Elektrischer Anschluss

Trennvorrichtung gekennzeichneter Schalter, sowie

ein Überstromschutzorgan (Nennstrom ≤10A) ange-

bracht sein.

4.3 Anschluss Messumformerspeisung

Das Gerät verfügt über zwei von den Signaleingän-

gen galvanisch getrennte Messumformerspeisungen.

Die Versorgung von Messumformern erfordert somit

keine weiteren Komponenten.

4.4 Anschluss externer Sensoren

Ist bei Signalleitungen mit energiereichen Transienten

zu rechnen, empfehlen wir einen Überspannungs-

schutz.

Nicht benötigte Klemmen sind in den Anschlussabbil-

dungen nicht dargestellt.

In den nachfolgenden Anschlussbildern ist zur über-

sichtlicheren Darstellung jeweils der Signaleingang 1

dargestellt. Für den Signaleingang 2 gelten funktionell

die gleichen Anschlussbilder.

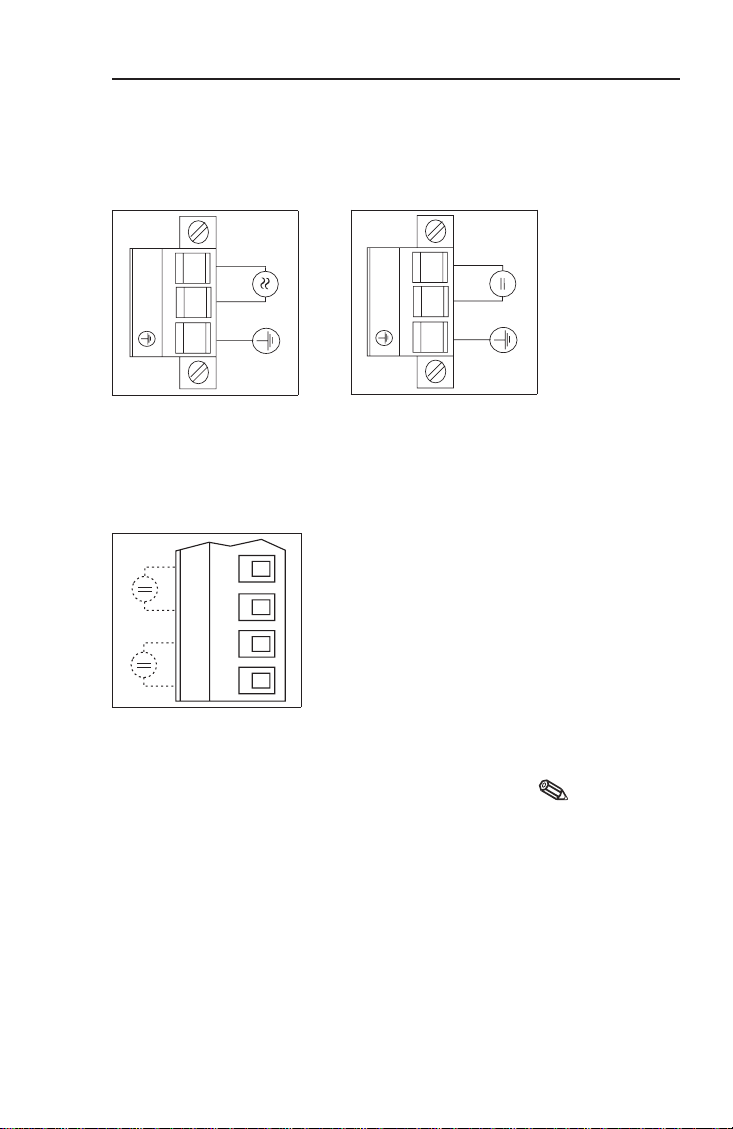

AC-Version

DC-Version

Messumformerspeisungen

Elektrischer Anschluss Prozessanzeiger

Beachten Sie bitte die maximale Anschlussleistung des

Messumformers, verwenden Sie gegebenenfalls ein ex-

ternes Speisegerät.

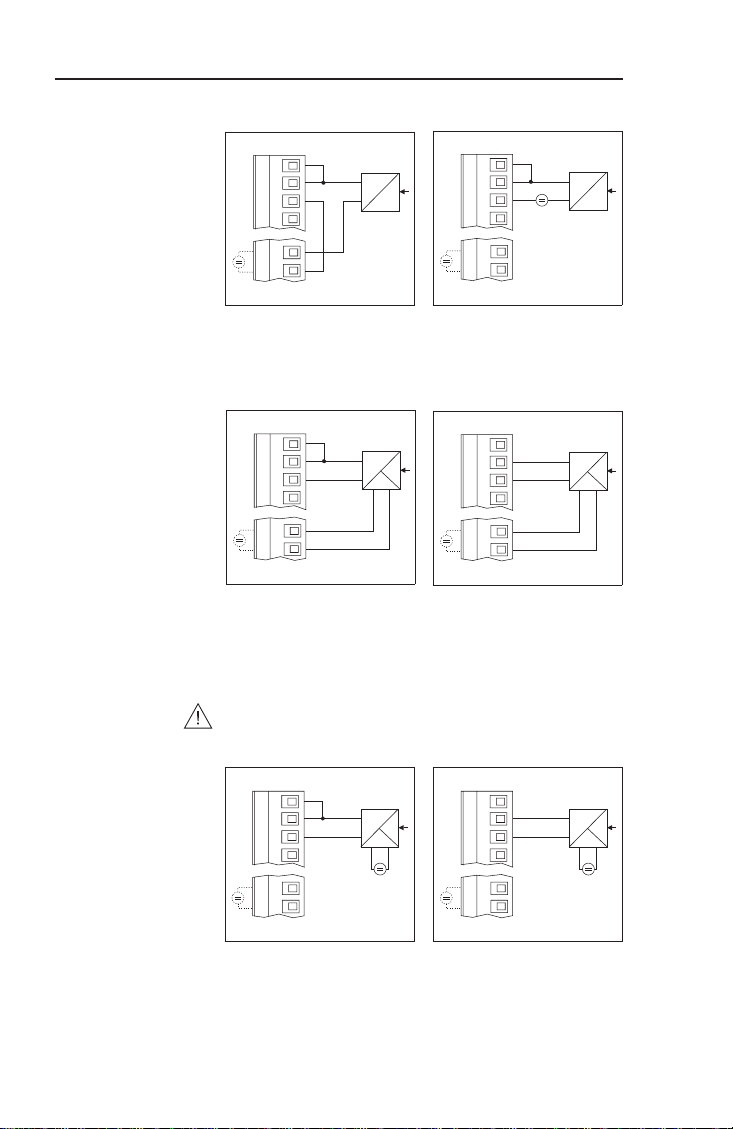

4.4.1 Schleifengespeister 2-

Leiter-Messumformer bei

Verwendung der im Gerät

eingebauten Messumformer-

speisung.

4.4.2 Schleifengespeister 2-

Leiter-Messumformer bei

Verwendung eines externen

Speisegerätes.

4.4.3 4-Leiter-Messumfor-

mer mit separatem Hilfse-

nergieanschluss und Strom-

ausgang bei Verwendung

der im Gerät eingebauten

Messumformerspeisung.

4.4.3 4-Leiter-Messumfor-

mer mit separatem Hilfse-

nergieanschluss und Spann-

ungsausgang bei Verwen-

dung der im Gerät eingebau-

ten Messumformerspeisung.

4.4.4 4-Leiter-Messumfor-

mer mit separatem Hilfsener-

gieanschluss und Strom-

ausgang bei Verwendung ei-

nes externen Speisegerätes.

4.4.4 4-Leiter-Messumfor-

mer mit separatem Hilfse-

nergieanschluss und Spann-

ungsausgang bei Verwen-

dung eines externen Speise-

gerätes.

Prozessanzeiger Elektrischer Anschluss
