Endress+Hauser Nivector FTC 968 Manuale utente

Verwendung

Der Füllstandgrenzschalter Nivector FTC 968 wird zur

Grenzstanddetektion von pulverigen und feinkörnigen

Schüttgütern folgender Art verwendet:

•Korngröße ø < 10 mm

•relative Dielektrizitätskonstante εr ≥ 1,6

Der Einbauadapter Protector (siehe Zubehör Seite 8) dient

als Abrasions- und Auslaufschutz, wenn der Nivector als

unterer Grenzstandschalter Dauerberührung mit dem Füll-

gut hat.

SSttaauubb--EExx--

VVeerrssiioonn

Die Ausführung Nivector FTC 968 Z ist einsetzbar im

staubexplosionsgefährdeten Bereich Zone 10 (behälter-

seitig) bzw. Zone 11 (anschlußseitig).

BA 032/00/a2/07.97

013865-0000

nivector

FTC 968, FTC 968 Z

Füllstandgrenzschalter

Montage- und Betriebsanleitung

FTC 968 für

Standardanwendung

FTC 968 Z für

staubexplosionsgefährdete Bereiche FTC 968 in

Einbauadapter

Protector

Hauser

Endress

Unser Maßstab ist die Praxis

MMeeßßeeiinnrriicchhttuunnggDer Nivector wird je nach Ausführung mit einer Wechsel-

spannung 21 V…253 V, 50/60 Hz oder einer Gleichspan-

nung 10 V…55 V betrieben.

EExxtteerrnnee LLaasstteennwie Signaleinrichtungen, Relais, Klein-

schütze oder SPS sind mit dem Nivector iinn RReeiihheege-

schaltet. Sie werden von ihm wie von einem mechani-

schen Schalter ein- oder ausgeschaltet.

FFuunnkkttiioonnDie Stirnfläche des Nivector wirkt gegen die Umgebung

als Sensor. Dieser funktioniert nach einem kapazitivem

Meßsystem.

Berührt Füllgut die Stirnfläche, betätigt die Meßelektronik

einen elektronischen Schalter (Thyristor bzw. Transistor).

Die Schirmelektrode verhindert Einflüsse durch seitliche

Ansatzbildung oder Behälterwandungen.

Wenn der elektronische Schalter sperrt, d.h. den Last-

strom abschaltet (Leerlaufbetrieb), leuchtet die eingebau-

te Leuchtdiode (LLEEDD).

Mit der eingebauten Umschaltmöglichkeit MMIINN--MMAAXXkann

der Schalter als Öffner oder Schließer eingestellt werden

(siehe Maximum-/ Minimum-Sicherheit Seite 5).

Gegebenenfalls muß mit dem PPootteennttiioommeetteerrdie Empfind-

lichkeit des Schaltabstands neu eingestellt werden (siehe

Empfindlichkeit Seite 6).

Abb. 1

Meßein-

richtung

Abb. 2

Anschlußraum des

Nivector

Einbau

Der Nivector kann sowohl in einen Metallbehälter als auch

in einen Kunststoffbehälter eingebaut werden.

Er muß dabei mit oder ohne den Einbauadapter Protector

mmiinnddeesstteennss 2020 mmmm in den Schüttgutbehälter ragen.

Die durchsichtige Anschlußraum-Abdeckung mit der Ka-

beldurchführung kann in jede beliebige Richtung gedreht

werden.

Bei der Montage das Kunststoffgewinde nicht überdrehen!

Abb. 3

links:

Standardeinbau

rechts:

Einbau bei Ansatzbil-

dung an der Behälter-

wand

Abb. 4

links:

Einbau im Protector,

welcher als Abrasions-

und Auslaufschutz im-

mer im Füllgutbehälter

bleibt, auch wenn der

Nivector ausgebaut

wird

rechts:

Einbau in einen

Flansch oder direkt in

eine Behälterwand

Abb. 5

Einbau in ein Verlänge-

rungsrohr, z.B. für

senkrechte Montage

von oben

Elektrischer Anschluß

Für die Wechselstromausführung genügen zwei Adern

(LL11, NN), für die Gleichstromausführung drei Adern

(LL++, LL--,PPNNPP). Die Gleichstromausführung hat einen einge-

bauten Verpolungsschutz und ist kurzschlußfest.

Ein Erdungsanschluß (PE) ist nur für die Staub-Ex-Version

FTC 968 Z notwendig, da der Nivector ein isolierumhülltes

Gerät der Schutzklasse II ist.

Der Nivector in der Wechselstromausführung darf nur mit

externer Last an das Netz angeschlossen werden !

Es muß überprüft werden, ob mit den angeschlossenen

Geräten die angegebenen Grenzwerte (siehe Elektrische

Daten Seite 8) nicht überschritten werden. Lastüberschrei-

tung und Lastkurzschluß zerstören den Grenzschalter!

Bei kleinen Netzspannungen muß der Spannungsabfall

über der externen Last und über dem Nivector berück-

sichtigt werden.

Wenn der elektronische Schalter des Nivector geöffnet ist,

fließt trotzdem noch ein kleiner Leerlaufstrom. D.h., die

angeschlossenen Geräte sind nicht vom Netz getrennt

(siehe Technische Daten).

VVeerrddrraahhttuunngg•Lasche der Anschlußkappe mit Schraubendreher anhe-

ben, dann Kappe abziehen

•Kabel durch Kabelverschraubung und Anschlußkappe

ziehen

•Nivector gemäß Anschlußbild verdrahten

•Anschlußkappe wieder auf stecken, bis Lasche einrastet

•Kabelverschraubung anziehen

AAnnscschhlluußßbbiilldd

Anschlußkappe

Kabelverschraubung

Lasche

Abb. 6

Anschlußkappe

abziehen

Abb. 7

links:

Wechselstrom-

ausführung

rechts:

Gleichstromausführung

Sicherheitsschaltung

Der Nivector kann als oberer oder unterer Grenzschalter

mit Sicherheitsschaltung eingesetzt werden. Sicherheits-

schaltung heißt, daß bei Erreichen eines Grenzstands

(»»vvoollll««oder »»lleeeerr««) in einen stromlosen Zustand geschal-

tet wird. Dieser »Alarmfall« hat dann den gleichen Schalt-

zustand wie ein möglicher Netzausfall (Prinzip der Ruhe-

stromsicherheit).

Dazu muß der Nivector bei Einsatz als oberer Grenzschal-

ter auf Maximum-Sicherheit und bei Einsatz als unterer

Grenzschalter auf Minimum-Sicherheit eingestellt werden.

Mit einem Schraubendreher wird der MMIINN--MMAAXX-Schalter

im Anschlußraum des Nivectors in die entsprechende

Position gebracht (siehe Abb. 2 Seite 2).

MMaaxxiimmuumm--

SSiicchheerrhheeiitt

Maximum-Sicherheit bedeutet, daß der elektronische

Schalter sperrt, wenn das Füllgut die Stirnfläche des

Nivector bedeckt:

MMiinniimmuumm--

SSiicchheerrhheeiitt

Minimum-Sicherheit bedeutet, daß der elektronische

Schalter sperrt, wenn das Füllgut die Stirnfläche des

Nivector freigibt:

•Netzspannung einschalten

Abb. 8

Maximum-Sicherheit

Abb. 9

Minimum-Sicherheit

Für diese Einstellung

muß der Nivector

spannungsfrei sein

Empfindlichkeit

Der Nivector ist werkseitig so eingestellt, daß er für die

meisten Anwendungsfälle ohne jeglichen Abgleich ein-

gesetzt werden kann. Der elektrische Schaltpunkt des

Nivector ist ab Werk auf Füllgut mit einer Korngröße

ø < 10 mm und einer relativen Dielektrizitätskonstante

εr ≥ 1,6 eingestellt. Dabei ist die Verwendung des Einbau-

adapters Protector mit einbezogen.

OOhhnnee PPrrootteeccttoorrfür Füllgut mit εr << 22 muß jedoch kunden-

seitig eine Neueinstellung vorgenommen werden:

•Netzspannung für Nivector abschalten

•Nivector ausbauen, Anschlußkappe abziehen

•Nivector in einem Abstand von 6 mm gegen eine elek-

trisch leitende, geerdete Fläche (Behälter, Metallplatte)

positionieren

•Nivector wieder an Netzspannung anschließen

SScchhaallttaabbssttaanndd

vveerrkklleeiinneerrnn•Der MIN-MAX-Schalter am Nivector muß auf MIN-Posi-

tion stehen, die LED muß leuchten; leuchtet die LED

nicht, Potentiometer für Empfindlichkeit so weit ent-

gegen den Uhrzeigersinn drehen, bis die LED leuchtet

(siehe Abb. AA)

Dadurch verringert sich die Empfindlichkeit. D.h. der

Schaltabstand zur Stirnfläche des Nivectors wird kleiner.

Diesen Schaltabstand (siehe auch Abb. 10) muß das Füll-

gut für den elektrischen Schaltpunkt unterschreiten.

SScchhaallttaabbssttaanndd

vveerrggrröößßeerrnn•Potentiometer nun langsam im Uhrzeigersinn drehen,

bis die LED erlischt (siehe Abb. BB)

Dadurch wird der Schaltabstand vergrößert.

•Potentiometer wieder eine 3/4 Umdrehung entgegen

den Uhrzeigersinn drehen (siehe Abb. CC)

Abb. 10

Beim Einstellen der

Empfindlichkeit stehen

die Anschlußklemmen

unter Spannung!

Sicherheitsvorschrif-

ten beachten!

Einstellung nur durch

Fachpersonal!

Abb. 11

Gehen Sie nach

nebenstehender

Reihenfolge vor.

Technische Daten

GGeehhääuusseeFTC 968: Kunststoff PC (Makrolon)

FTC 968 Z: Kunststoff ECTFE

MMeecchhaanniiscschheerr

AAnnscschhlluußß

Kabelverschraubung PG 11 aus PC;

Einschraubgewinde G 1

FTC 968 Z: Gewindehülse aus vernickeltem Messing

SScchhuuttzzaarrtt ((nnaacchh

EENN 6052960529))

FTC 968: IP 65 / IP 67

FTC 968 Z: IP 65

DDrruuckckPrüfdruck max. 10 bar;

Betriebsdruck (behälterseitig) max. 6 bar

TTeemmppeerraattuurrUmgebungstemperatur (anschlußseitig) –20 °C…+60 °C;

Betriebstemperatur (behälterseitig) –20 °C…+80 °C

FTC 968 Z: Betriebstemperatur (behälterseitig)

–20 °C…+75 °C

FFüüllllgguuttKorngröße 0…10 mm;

relative Dielektrizitätskonstante εr≥1,6

Elektrische Daten

•Elektrischer Anschluß:

Anschlußklemmen für max. 1,5 mm2(feindrähtig in Ader-

hülse); Verpolungsschutz

•Funktionen:

Umschaltmöglichkeit Minimum-/ Maximum-Sicherheit;

Schaltverzögerung ca. 0,2 s;

Schaltanzeige (rote LED) für Leerlaufbetrieb

2 loseMuttern SW 41

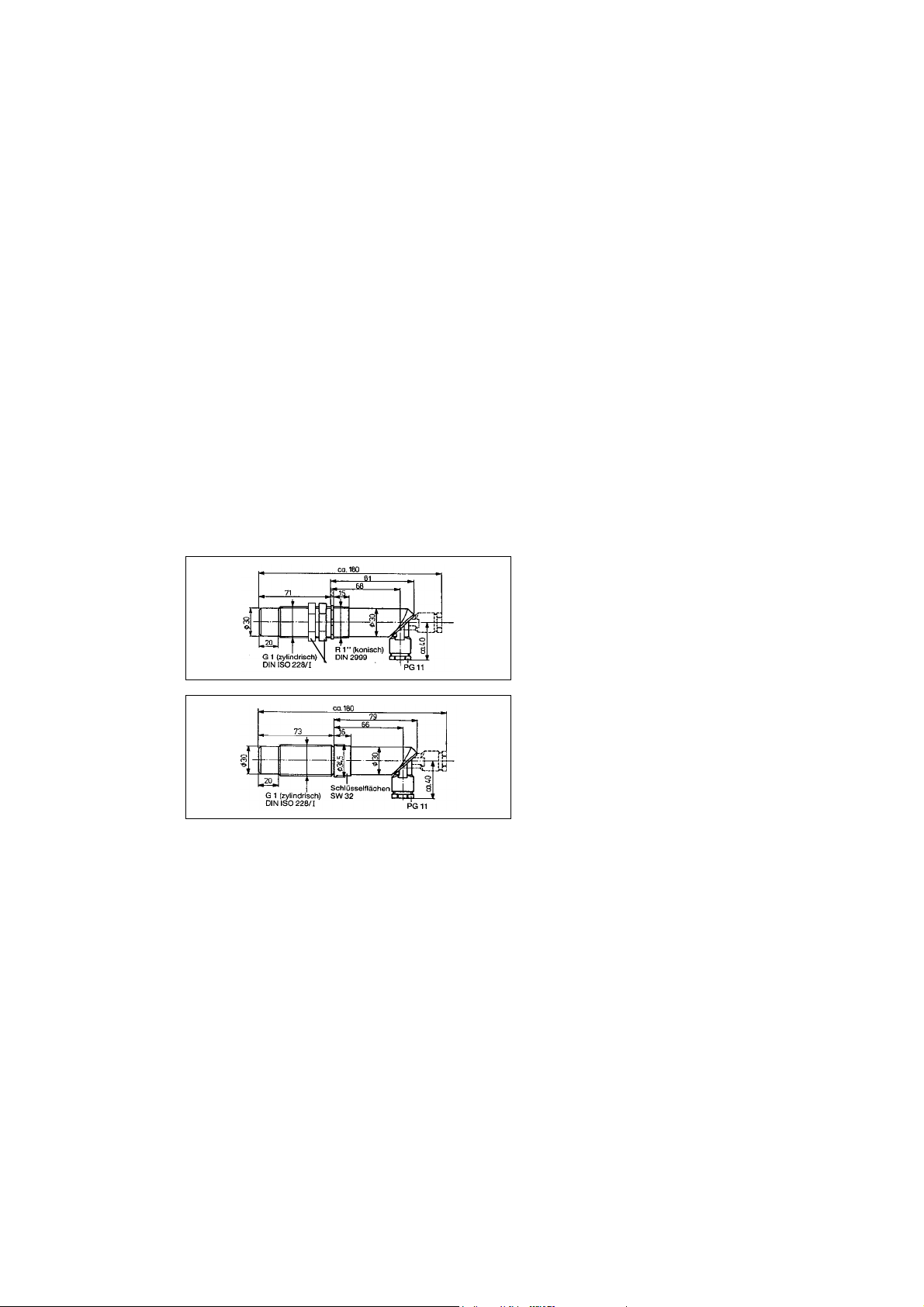

Abb. 12

Abmessungen

FTC 968

Abb. 13

Abmessungen

FTC 968 Z

AAbbmmeessssuunnggeenn

WWeecchhsseellssttrroomm--

aauussffüühhrruunngg•Zweileiteranschluß;

Versorgungsspannung 21 V...253 V, 50/60 Hz;

Mindestlaststrom 20 mA...10 mA;

Leerlaufstrom max. 4 mA;

•Anschließbare externe Last:

Imax 350 mA, Pmax 87 VA / 253 V bzw. Pmax 8,4 VA/ 21 V;

kurzzeitig (max. 0,04 s): Imax 1,5 A, Pmax 375 VA / 253 V

bzw.

Pmax 36 VA / 21 V

GGlleeiicchhssttrroomm--

aauussffüühhrruunngg•Dreileiteranschluß;

Lastanschluß open collector (PNP);

Versorgungsspannung 10 V...55 V;

Stromaufnahme max. 15 mA;

Spannungsabfall über Schalttransistor bei Lastbetrieb

max. 3 V;

Reststrom < 100 µA

•Anschließbare externe Last:

Imax 350 mA;

kurzzeitig (50 ms): Imax 550 mA;

Kurzschlußschutz

Zubehör

•Einbauadapter Protector:

Anschlußgewinde G 11/2

Glasfaserverstärkter Kunststoff PBTP (Crastin)

Abb. 14

FTC 968 mit Protector

Application

The Nivector FTC 968 level limit switch is used for the limit

detection of powders and fine-grained bulk solids with the

following characteristics:

•grain size ø < 10 mm

•dielectric constant εr ≥ 1.6

The Protector mounting adapter (see Accessories,

Page 8) protects against abrasion and run-out if the

Nivector is used as the lower limit switch and is in

permanent contact with the material.

DDuusstt--EExx

VVeerrssiioonn

The Nivector FTC 968 Z version can be used in dust-

explosion hazardous area Zone 10 (vessel) or Zone 11

(connection).

nivector

FTC 968, FTC 968 Z

Level Limit Switch

Installation and Operating Manual

FTC 968 for

standard applications

FTC 968 Z for

dust-explosion hazardous areas FTC 968 in

Protector

mounting adapter

Hauser

Endress

Nothing beats know-how

TThhee MMeaeassuurriinngg

SSysystteemmDepending on the version, the Nivector is powered by an

AC voltage 21 V…253 V, 50/60 Hz or a DC voltage

10 V…55 V.

EExxtteerrnnaal ll looaaddsssuch as signalling systems, relays, small

contactors or programmable control systems are

connected to the Nivector iinn sseerriieess. They are then

switched on or off as would occur with a mechanical

switch.

FFuunnccttiioonnThe tip of the Nivector acts as a sensor and operates as a

capacitive measuring system.

When solids touch the sensor tip, then the measuring

electronics activate an electronic switch (thyristor or

transistor).

The surface protective electrode prevents influences such

as those caused by deposits on the sides of the vessel.

The LED lights up when the electronic switch blocks, i.e.

the load current is switched off (no-load operation) (LLEEDD).

With the integrated MMIINN--MMAAXXcapability, the switch can

be set to a make or break contact (see Maximum/

Minimum Fail-Safe Mode, Page 5).

If necessary the sensitivity of the switching distance is

readjusted using the ppootteennttiioommeetteerr(see Sensitivity,

Page 6).

Fig. 1

The

measuring

system

Fig. 2

The Nivector

connection area

Altri manuali per nivector FTC 968

Questo manuale è adatto per i seguenti modelli

Indice

Lingue:

Altri manuali Endress+Hauser Interruttore

Endress+Hauser

Endress+Hauser OTR31 Manuale utente

Endress+Hauser

Endress+Hauser Soliphant M FTM50 Manuale utente

Endress+Hauser

Endress+Hauser Nivotester FTC625 Manuale utente

Endress+Hauser

Endress+Hauser Nivotester FTL 375 N 3 Series Manuale utente

Endress+Hauser

Endress+Hauser Liquiphant FTL33 IO-Link Manuale utente

Endress+Hauser

Endress+Hauser Liquiphant T FTL20H Manuale utente

Endress+Hauser

Endress+Hauser Liquiphant FTL51B Manuale utente

Endress+Hauser

Endress+Hauser Nivector FTI26 Manuale

Endress+Hauser

Endress+Hauser Liquiphant FTL51B Specifiche tecniche

Endress+Hauser

Endress+Hauser Nivotester FTC 422 Manuale utente

Endress+Hauser

Endress+Hauser Liquiphant M FTL50 Manuale utente

Endress+Hauser

Endress+Hauser Nivotester FTL375P Manuale utente

Endress+Hauser

Endress+Hauser prosonic T FTU 230 Manuale utente

Endress+Hauser

Endress+Hauser Flowphant T DTT31 Manuale utente

Endress+Hauser

Endress+Hauser Flowphant T DTT31 Manuale utente

Endress+Hauser

Endress+Hauser Soliphant M FTM52 Manuale utente

Endress+Hauser

Endress+Hauser Liquipoint FTW 31 Manuale utente

Endress+Hauser

Endress+Hauser Solicap M FTI55 Manuale utente

Endress+Hauser

Endress+Hauser Liquiphant M FTL50 Manuale utente

Endress+Hauser

Endress+Hauser Soliphant T FTM20 Manuale utente

Endress+Hauser

Endress+Hauser nivotester FTW 420 Manuale utente

Endress+Hauser

Endress+Hauser Soliphant M Manuale utente

Endress+Hauser

Endress+Hauser Liquiphant FTL62 Manuale utente

Endress+Hauser

Endress+Hauser Flowphant T DTT31 Flowphant T DTT35 Manuale utente

Manuali Interruttore popolari di altre marche

URC

URC Total Control MFS-8 Manuale utente

Azbil

Azbil HPQ-D11 Manuale utente

Sony

Sony DFS-900M Manuale utente

SICK

SICK i17S Manuale utente

F&F

F&F SZR-277 Manuale utente

Shure

Shure UAMS/BK Manuale utente

Dräger

Dräger X-zone Switch Off Manuale utente

Asco

Asco Joucomatic 349 Series Manuale utente

BT Mini Hub Manuale utente

D-Link

D-Link DES-1226G Manuale utente

Johnson Controls

Johnson Controls FS80-C Manuale utente

Alcatel-Lucent

Alcatel-Lucent 7450 ESS-12 Manuale utente

MicroNet

MicroNet SP1200A Manuale utente

Ruijie

Ruijie RG-PF2920 Series Manuale di installazione e funzionamento

Altinex

Altinex DA1914SX Manuale utente

MiLAN

MiLAN MIL-SM2401M Manuale utente

RJM

RJM MASTERMIND PBC/6X Manuale utente

Atlas

Atlas MMK-KVM8 Manuale utente

Endress+Hauser nivector FTC 968 Manuale utente

Manuali Interruttore popolari di altre marche
