Füllstand-

grenzschalter

nivotester FTC 421

Kurzanleitung

•Schalter nicht geeignet für Sonden,

die in explosionsgefährdeten

Bereichen arbeiten.

•Nicht installieren, falls vorhandene

Versorgungsspannung nicht mit der

auf dem Typenschild angegebenen

übereinstimmt.

•Erstanwender bitte zuerst

"Montage- und Betriebsanleitung"

BA 021 durchlesen, bevor Sie das

Gerät installieren.

Elektronikeinsatz

Produkt Neigung zur leitf.

Ansatzbildung Brücke

Klemmen 1-2

trockene Schüttgüter gering nein

feuchte Schüttgüter mittel nein

wasserhaltige

Flüssigkeiten dünnflüssig: gering

pastös,

klebrig: stark

dünnflüssig: nein

pastös,

klebrig: ja

Schlamm sehr stark ja

Anschluß des Nivotester

➀Anwahl Sicherheitsschaltung

Keine Brücke 12-13: Minimum

Brücke 12-13: Maximum

Abgleich

•Abgleich bei freier Sonde

– andere Möglichkeiten siehe BA 021

➃Einsteller 1: –> 0. Langsam im Uhrzeigersinn drehen.

Bei Minimum: leuchtet rote LED,

einen halben Strich weiterdrehen.

Bei Maximum: erlischt rote LED,

einen halben Strich weiterdrehen.

➁Bereich

I➄Verzögerung

II nach Bedecken der

Sonde

III nach Freiwerden der

Sonde

➁Klemmen 8, 9, 10

an Elektronikeinsatz

EC 61 Z anschließen,

siehe unten

➄grüne LED leuchtet

bei Betriebsbereitschaft

des Gerätes

➅rote LED leuchtet bei

abgefallenem Relais

➂Alarm, Relais usw.

an Klemmen 4, 5, 6

anschließen,

technische Daten

siehe BA 021

➃Spannungsversorgung

an Klemmen 1, 2, 3

anschließen, Spannung

vorher abschalten

➀grüne LED muß

leuchten

➁Schalter 1: –> Bereich I,

Einsteller 1: 0 –> 10

➂rote LED schaltet um?

–> ➃, sonst –> ➁

bei nächstem Bereich

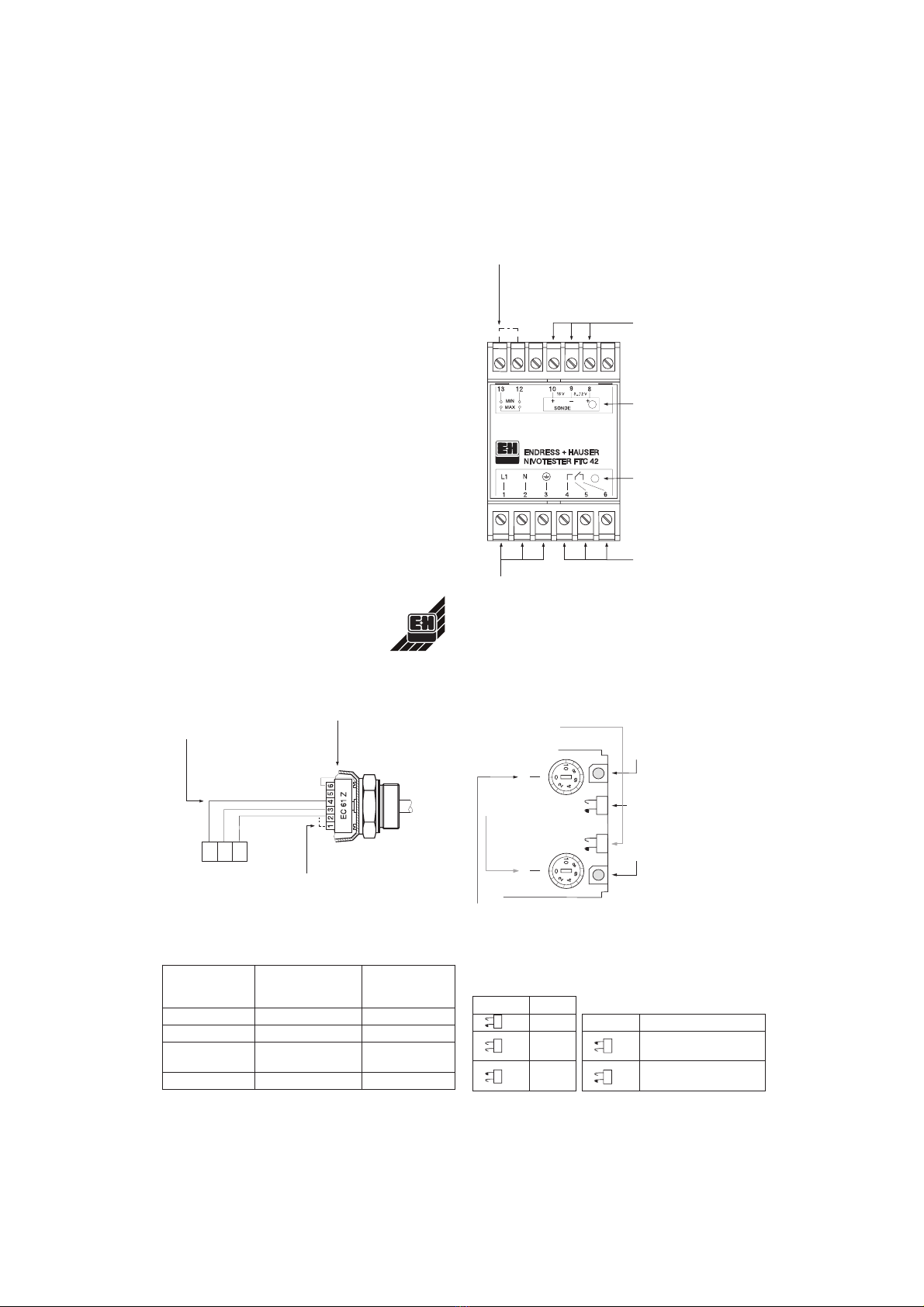

Nivotester

FTC 421

10 9 8

➀Nivotester mit

Elektronikeinsatz

EC 61 Z verbinden

(mit abgeschirmtem

Kabel)

➁Erdung des

Sondenkopfes

mit Klemme 6

➂Bei Neigung zur

leitfähigen Ansatzbildung

Klemmen 1 und 2

kurzschließen

BA 044F/00/a6/02.98

015399-0002 / HD

➄Schalter 2:

Verzögerungsmodus

einstellen

➅Schaltverzöge-

rung 0…20 s ein-

stellen und testen

015399-0002

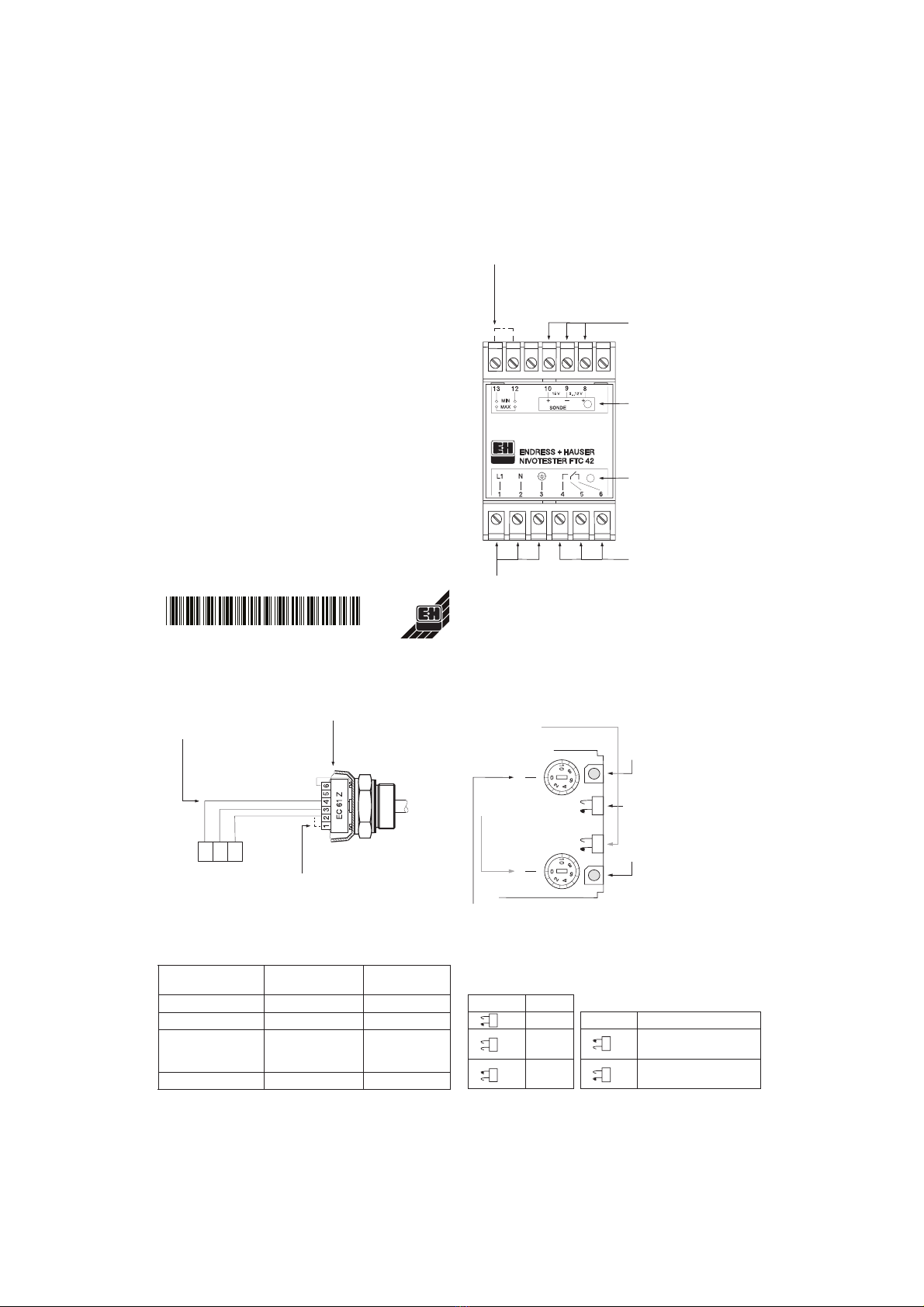

Level Limit Switch

nivotester FTC 421

Quick Installation Guide

•Switch not suitable for use with

probes operating in explosion

hazardous areas.

•Do not install if your power

supply does not tally with that

quoted on the rating plate.

•First time users please consult

the "Installation and Operating

Instructions", BA 021, before

attempting to install.

Electronic Insert Wiring

Product Tendency to

conductive build-up Bridge at

Terminals 1-2

Dry bulk solids low no

Moist bulk solids medium no

Water-containing

liquids dilute: low

pasty, sticky: high dilute: no

pasty, sticky: yes

Sludge very high yes

Nivotester Wiring

➀Select Failsafe mode

No bridge 12-13: Minimum

Bridge 12-13: Maximum

Adjustment

•Calibration for uncovered probe

– for other possibilities, see BA 021

➃Adjuster 1: –> 0. Turn slowly clockwise:

For minimum: When red LED lights,

turn up another half division.

For maximum: When red LED goes out,

turn up another half division.

➁Range

I➄Delay

II after probe covered

III after probe uncovered

Hauser+Endress

➁Connect Terminals

8, 9, 10 to electronic

insert EC 61 Z,

see below

➄Green LED lights

when unit operates

➅Red LED lights

when relay

de-energised

➂Connect alarm, relay,

hooter etc.

to Terminals 4, 5, 6.

Ratings see BA 021

➃Connect power to

Terminals 1, 2, 3.

Switch off first!

➄Switch 2:

set delay mode

➅Set switching

delay 0…20 s.

Check function

Nivotester

FTC 421

10 9 8

➀Wire Nivotester

to EC 61 Z insert

with screened

installation cable

➁Ground probe

head to Terminal 6

➂If conductive built-up

is likely, short-circuit

Terminals 1 and 2

➀Check that green

LED is lit

➁Switch 1: –> Range I,

Adjuster 1: 0 –> 10

➂If red LED changes

status –> ➃,

otherwise –> ➁

at next range setting

Détecteur de niveau

capacitif

nivotester FTC 421

Mise en service

•Détecteur de niveau à ne pas

utiliser avec des sondes en zone

explosible.

•Veiller aux indications de tension

sur l'étiquette.

Mesurer la tension du secteur

sur le lieu de montage.

Si la tension ne se situe pas

dans les tolérances de tension

il ne faut pas raccorder l'appareil.

•Avant la première mise en

service, consulter la notice

technique BA 021.

Préamplification

Produit Tendance à avoir

des dépôts cond. Pont 1-2

Solide sec faible non

Solide humide moyenne non

Liquide aqueux fluide: moyenne

épais: forte fluide: non

épais: oui

Boue trés forte oui

Raccordement du Nivotester

➀Avec pont: sécurité max.

Sans pont: sécurité min.

Réglage

•Réglage réalisé avec sonde découverte

– autres possibilités: voir BA 021

➃Potentiomètre 1: –> 0. Tourner lentement

dans le sens des aiguilles d'une montre

En sécurité min.: quand la DEL rouge est allumée,

tourner encore d'une demi graduation.

En sécurité max.: quand la DEL s'éteint,

tourner encore d'une demi graduation.

➁Gamme

I➄Temporisation

II au recouvrement

de la sonde

III au découvrement

de la sonde

Hauser+Endress

➁Bornes 8, 9, 10

à raccorder à la

préamplification

EC 61 Z

(voir ci-dessous)

➄DEL verte:

état de disponibilité

➅DEL rouge allumée:

relais retombé

➂Bornes 4, 5, 6

pour raccordement

relais, alarme, etc.

(voir notice

technique BA 021)

➃Alimentation

bornes 1, 2, 3

➄Commutateur 2:

Réglage de la

temporisation

➅Régler la durée

de temporisation

0…20 s et tester

Nivotester

FTC 421

10 9 8

➀Raccordement

du Nivotester à la

préamplification

EC 61 Z (avec câble

blindé)

➁Raccordement à

la masse dans la

tête de sonde

➂Pont 1 - 2

Seulement en cas de

dépôt conducteur

➀DEL verte (état de

disponibilité) allumée

➁Commutateur 1: –>

gamme I,

Potent. 1: 0 –> 10

➂Si DEL rouge change

d'état: –> ➃,sinon–>➁

dans gamme suivante

Detector límite de nivel

nivotester FTC 421

Instrucciones breves de

instalación

•No utilizar el detector de nivel con

sondas en zonas con riesgo de

explosión.

•Preste atención a las indicaciones

de tensión que aparecen en la

etiqueta.

•Antes de instalarlo por primera vez

consulte las instrucciones de

servicio BA 021.

Cableado del preamplificador

Producto Tendencia a

sedimentaciones

conductivas

Puente en

terminales 1-2

Sólidos secos bajo no

Sólidos húmedos medio no

Líquidos acuosos fluido: bajo

pastoso,

pegajoso: alta

fluido: no

pastoso,

pegajoso: sí

Fango muy alta sí

Conexionado del Nivotester

➀Selección de seguridad Mín./Máx.:

Sin puente 12-13: seguridad mín.

Con puente 12-13: seguridad máx.

Ajuste

Calibración de la sonda sin producto

– otras posibilidades: consulte BA 021

➃Ajuste 1: –> 0. Girar despacio en el sentido

de las agujas del reloj.

Para seguridad mín: Cuando el LED rojo se ilumine

gire media división

Para seguridad máx: Cuando el LED rojo desaparezca,

gire media división

➁Rango

I➄Temporizador

II tras sonda cubierta

III tras sonda descubierta

Hauser+Endress

➁Conecte los

terminales 8, 9, 10

a la electrónica

EC 61 Z

(ver esquema inferior).

➄LED verde:

Indica que la

unidad funciona

➅LED rojo:

Indica que el relé

está en reposo

➂Conecte la alarma

del relé, etc. a los

terminales 4, 5, 6

(ver manual de

instrucciones BA 021)

➃Alimentación:

terminales 1, 2, 3.

¡Desconecte primero!

➄Interruptor 2:

ajustar temporizador

➅Ajustar la duración

del temporizador

0…20 seg. y testar

Nivotester

FTC 421

10 9 8

➀Conecte el Nivotester

a la electrónica EC 61 Z

(con cable de instalación

apantallado)

➁Conexión a tierra

del cabezal de la

sonda a terminal 6

➂En caso de sedimentos

conductivos, cortocircuite

los terminales 1 y 2

➀Compruebe que el LED

verde esté iluminado

➁Interruptor 1:–>RangoI,

Ajuste 1: 0 –> 10

➂Si el LED rojo cambia

de estado, –> ➃,

si no –> ➁siguiente

Interruttore di livello

nivotester FTC 421

Manuale breve

di installazione

•Interruttore di livello non adatto per

sonde utilizzate in aree con pericolo

di esplosione.

•Non installare se la tensione di

alimentazione disponibile non

corrisponde a quella riportata sulla

targhetta dello strumento.

•A chi utilizza il Nivotester FTC 421

per la prima volta si consiglia di

consultare anche il Manuale

operativo BA 021, prima

dell'installazione.

Collegamento al preamplificatore

Prodotto Tendenza a

depositi conduttivi Ponte ai

morsetti 1-2

Prodotti solidi

asciutti bassa no

Prodotti solidi umidi media no

Liquidi contenenti

acqua molto fluidi: bassa

pastosi, densi: alta molto fluidi: non

pastosi, densi: si

Paste molto alta si

Collegamento del Nivotester

➀Selezionare la modalità di sicurezza:

Nessun ponticello tra i morsetti 12 e 13: Minimo

Ponticello tra i morsetti 12 e 13: Massimo

Taratura

•Taratura per sonde scoperte

– per altre applicazioni: Vedere BA 021

➃Potenziometro 1: –> 0. Ruotare lentamente

in senso orario

Per taratura di minimo: quando si accende il LED rosso,

ruotare ancora di mezzo giro.

Per taratura di massimo: quando il LED rosso si spegne,

ruotare ancora di mezzo giro.

➁Campo

I➄Ritardo

II dopo il ricoprimento

della sonda

III dopo lo scoprimento

della sonda

Hauser+Endress

➁Collegare i morsetti

8, 9, 10 all'inserto

elettronico EC 61 Z.

Vedere sotto

➄Il LED verde è acceso

durante il normale

funzionamento dello

strumento

➅Il LED rosso si

accende quando il

relè è de-energizzato

➂Collegare il relè

d'allarme, la sirena,

ecc. ai morsetti 4, 5, 6.

Vedere BA 021

➃Collegare l'alimentazione

ai morsetti 1, 2, 3.

Spegnere prima lo strumento

Nivotester

FTC 421

10 9 8

➀Collegare il Nivotester

all'inserto elettronico

EC 61 Z con cavo

schermato

➁Collegare a terra

la testa della sonda

tramite il morsetti 6

➂Se si verificano

depositi conduttivi,

cortocircuitare

i morsetti 1 e 2

➀Assicurarsi che il LED

verde sia acceso

➁Commutatore 1:–>

Campo I,

Potenziometro 1: 0 –> 10

➂Se il LED rosso

cambia stato –> ➃,

altrimenti –> ➁

al prossimo

➄Commutatore 2:

Impostare la modalità

di ritardo

➅Impostare il ritardo

di commutazione

0…20 s. Verificare

il funzionamento

Niveaugrenswaarde

schakelaar

nivotester FTC 421

Verkorte handleiding

•Schakelaar niet geschikt voor

elektroden die in explosiegevaarlijk

gebied werken.

•Niet installeren als aanwezige

voedingspanning niet met die op

het typeplaatje aangegeven

overeenkomt.

•Bij ingebruikname eerst

bedrijfsvoorschriften BA 021

doorlezen.

Electronica-inzet

Produkt Neiging tot

geleidbare

aangroei

Brug

Klemmen 1-2

Droog stortgoed gering nee

Vochtig stortgoed middel nee

Waterhoudende

vloeistoffen dunvloeibaar: gering

kleverig: sterk dunvloeibaar: nee

kleverig: ja

Slib hoog ja

Aansluiting van de Nivotester

➀Keuze veiligheidsschakeling

geen brug 12-13: minimum

brug 12-13: maximum

Afregeling

•Afregeling bij vrije elektrode

– andere mogelijkheden zie BA 021

➃Insteller 1: –> 0. Langzaam met de klok mee draaien.

Bij minimum: licht rode LED op, een halve slag

verder draaien.

Bij maximum: gaat rode LED uit, een halve slag

verder draaien.

➁Bereik

I➄Vertraging

II na bedekken

van de elektrode

III na vrijkomen

van de elektrode

Hauser+Endress

➁Klemmen 8, 9, 10

aan electronica-inzet

EC 61 Z aansluiten,

zie onder

➄Groene LED brandt

indien instrument

gereed is

➅Rode LED brandt

bij afgevallen relais

➂Alarm, relais, etc.

aan klemmen 4, 5, 6

aansluiten;

technische gegevens

zie BA 021

➃Spanningsvoeding

aan klemmen 1, 2, 3

aansluiten, spanning

eerst uitschakelen

Nivotester

FTC 421

10 9 8

➀Nivotester met

electronica-inzet

EC 61 Z verbinden

(met afgeschermde

installatie kabel)

➁Aarding van de

elektrodekop

met klem 6

➂Bij neiging tot geleidbare

aangroei

klemmen 1 en 2 kortsluiten

➀Groene LED moet

branden

➁Schakelaar 1: –> bereik I,

insteller 1: 0 –> 10

➂Rode LED schakelt?

–> ➃, anders –> ➁

bij volgende bereik

➄Schakelaar 2:

vertragingsinstelling

instellen

➅Schakelvertraging

0…20 s instellen

en testen

Indice

Lingue:

Altri manuali Endress+Hauser Interruttore

Endress+Hauser

Endress+Hauser Nivotester FTC325 PFM Manuale utente

Endress+Hauser

Endress+Hauser Soliphant M FTM52 Manuale utente

Endress+Hauser

Endress+Hauser Flowphant T DTT31 Manuale utente

Endress+Hauser

Endress+Hauser Nivotester FTC 422 Manuale utente

Endress+Hauser

Endress+Hauser Nivotester FTL 375 N 3 Series Manuale utente

Endress+Hauser

Endress+Hauser Nivotester FTR325 Manuale utente

Endress+Hauser

Endress+Hauser Liquiphant FTL62 Manuale utente

Endress+Hauser

Endress+Hauser Cerabar PMP11 Manuale utente

Endress+Hauser

Endress+Hauser Liquiphant FTL31 Manuale utente

Endress+Hauser

Endress+Hauser Nivotester FTL325N-3 3 Series Manuale utente

Endress+Hauser

Endress+Hauser nivotester FTL 375 P-1 Series Manuale utente

Endress+Hauser

Endress+Hauser Liquipoint FTW 31 Manuale utente

Endress+Hauser

Endress+Hauser RTA421 Manuale

Endress+Hauser

Endress+Hauser minicap FTC 262 Manuale utente

Endress+Hauser

Endress+Hauser FTE30 Manuale utente

Endress+Hauser

Endress+Hauser nivotester FTL 325 P Manuale utente

Endress+Hauser

Endress+Hauser Liquiphant FTL51B Specifiche tecniche

Endress+Hauser

Endress+Hauser Liquipoint T FTW31 Manuale utente

Endress+Hauser

Endress+Hauser Soliphant M FTM50 Manuale utente

Endress+Hauser

Endress+Hauser nivotester FTW 420 Manuale utente

Endress+Hauser

Endress+Hauser Nivotester FTC625 Manuale utente

Endress+Hauser

Endress+Hauser nivotester FTL 325 P Manuale

Endress+Hauser

Endress+Hauser IO-Link Ceraphant PTC31B Manuale utente

Endress+Hauser

Endress+Hauser nivotester FTL 325 P Specifiche tecniche

Manuali Interruttore popolari di altre marche

URC

URC Total Control MFS-8 Manuale utente

Azbil

Azbil HPQ-D11 Manuale utente

Sony

Sony DFS-900M Manuale utente

SICK

SICK i17S Manuale utente

F&F

F&F SZR-277 Manuale utente

Shure

Shure UAMS/BK Manuale utente

Dräger

Dräger X-zone Switch Off Manuale utente

Asco

Asco Joucomatic 349 Series Manuale utente

BT Mini Hub Manuale utente

D-Link

D-Link DES-1226G Manuale utente

Johnson Controls

Johnson Controls FS80-C Manuale utente

Alcatel-Lucent

Alcatel-Lucent 7450 ESS-12 Manuale utente

MicroNet

MicroNet SP1200A Manuale utente

Ruijie

Ruijie RG-PF2920 Series Manuale di installazione e funzionamento

Altinex

Altinex DA1914SX Manuale utente

MiLAN

MiLAN MIL-SM2401M Manuale utente

RJM

RJM MASTERMIND PBC/6X Manuale utente

Atlas

Atlas MMK-KVM8 Manuale utente

Endress+Hauser nivotester FTC 421 Manuale utente

Manuali Interruttore popolari di altre marche
