Eneo VKC-1374-1/IR Manuale utente
1
Montage und Betriebsanleitung

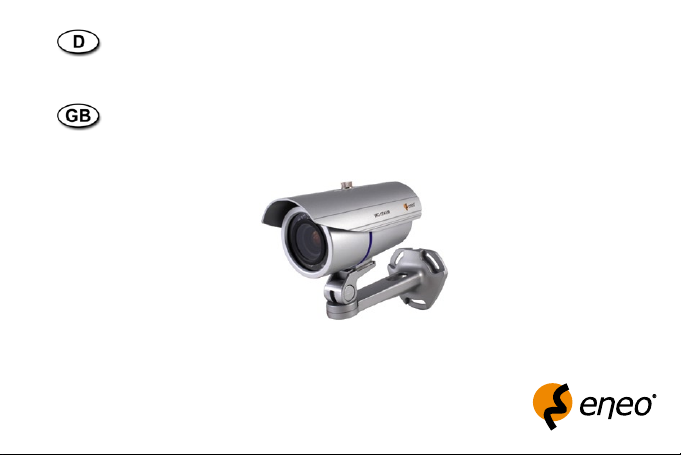

1/3” Kamera, Tag/Nacht, VKC-1374-1/IR
Installation and Operating Instructions
1/3” Camera, Day&Night, VKC-1374-1/IR
2
www.videor.com
www.eneo-securitiy.com
⇒
Betriebsanleitung
Installation and Operating Instructions
Mode d’emploi
Instrukcja instalacji i obsługi
3
Inhaltsverzeichnis
1. Sicherheitshinweise ........................................... 4
2. Allgemeine Beschreibung................................... 6
3. Installation ......................................................... 7
4. Teilebeschreibung und Funktionen ..................... 8
5. Anschluss .......................................................... 9
5.1 Anschluss an Monitor und
Spannungsversorgung ............................... 9
6. Kamera-Bedienung .......................................... 10
6.1 Kamera-Einstellung.................................. 13
6.2 MAIN MENU (Hauptmenü) – ALLGEMEIN .. 14
7. Fehlersuche ..................................................... 30
8. Technische Daten ............................................ 32
9. Maßzeichnungen.............................................. 67
Contents
1. Safety Instructions ........................................... 36
2. General Descriptions ........................................ 38
3. Installation ....................................................... 39
4. Parts Name and Functions................................ 40
5. Connection....................................................... 41
5.1 Connecting to Monitor and Power ............ 41
6. Operating Camera ............................................ 42
6.1 Camera Adjustment ................................. 45
6.2 MAIN MENU – GENERAL........................... 46
7. Troubleshooting................................................ 61
8. Specifications................................................... 63
9. Dimensional Drawings ..................................... 67
4
1. Sicherheitshinweise
• Bevor Sie das System anschließen und in Betrieb nehmen, lesen Sie zuerst diese Sicherheitshinweise und die
Betriebsanleitung.
• Bewahren Sie die Betriebsanleitung sorgfältig zur späteren Verwendung auf.
• Die Kameras gegen Eindringen von Wasser und Feuchtigkeit schützen, Wasser kann die Geräte dauerhaft
schädigen. Sollte dennoch Feuchtigkeit eingedrungen sein, die Kameras nie unter diesen Bedingungen
einschalten, sondern zur Überprüfung an eine autorisierte Fachwerkstatt geben.
• Das System darf nie außerhalb der technischen Daten benutzt werden, das kann die Kamera zerstören.
• Die Kamera nur in einem Temperaturbereich von -10°C bis +50°C und einer Luftfeuchtigkeit bis max. 90%
betreiben.
• Um das System von der Versorgungsspannung zu trennen, ziehen Sie das Kabel nur am Stecker heraus.
Ziehen Sie nie direkt am Kabel.
• Verlegen Sie die Verbindungskabel sorgfältig und stellen Sie sicher, dass die Kabel nicht mechanisch
beansprucht, geknickt oder beschädigt werden und keine Feuchtigkeit eindringen kann.
• Das Gerät darf nur von qualifiziertem Servicepersonal geöffnet werden. Fremdeingriffe beenden jeden Garantie-
anspruch.
• Die Kamera darf nie mit geöffneter Blende gegen die Sonne gerichtet werden (Zerstörung des Sensors).
• Montage, Wartung und Reparaturen dürfen nur von autorisiertem Fachpersonal ausgeführt werden.
Vor Öffnen des Gehäuses ist eine Netztrennung erforderlich.
5
• Der Errichter ist für die Aufrechterhaltung der Schutzart lt. Techn. Daten verantwortlich, z.B. durch Abdichtung
des Kabelaustritts mit Silikon.
• Falls Funktionsstörungen auftreten, benachrichtigen Sie bitte Ihren Lieferanten.
• Verwenden Sie nur Originalersatzteile und Original-Zubehör von Videor E. Hartig GmbH.
• Zur Reinigung der Gehäuse immer nur ein mildes Haushaltsmittel verwenden.
Niemals Verdünner oder Benzin benutzen, dies kann die Oberfläche dauerhaft schädigen.
• Bei der Montage muss grundsätzlich darauf geachtet werden, dass vorhandene Dichtungen ordnungs-
gemäß eingesetzt und bei der Montage nicht verschoben werden.
Beschädigte Dichtungen dürfen nicht mehr verbaut werden.
HINWEIS: Dies ist ein Gerät der Klasse A. Dieses Gerät kann im Wohnbereich Funktionsstörungen
verursachen; in diesem Fall kann vom Betreiber verlangt werden, angemessene Maßnahmen
durchzuführen und dafür aufzukommen.
6
2. Allgemeine Beschreibung
• 1/3” Sony Super HAD CCD
• Schwenkbarer IR-Sperrfilter (ICR)
• Geschützte Bereiche
• Spiegelbild
• Bewegungsmelder
• Automatische Verstärkungsregelung (AGC)
• Integriertes Varifocal-Objektiv F1,2/3,8-9,5mm
• Intelligente IR-Beleuchtung 18x LED/850nm
• Beleuchtungsreichweite: ca. 20m
• Digitale Rauschunterdrückung (DNR)
• Betriebsspannung: 12VDC
• Schutzart: IP66
• Bulletgehäuse, Wandmontage
Lieferumfang
Kamera
Befestigungsbeipack
Sonnendach
Montage- und Betriebsanleitung
7
3. Installation
Deckenmontage Wandmontage
8

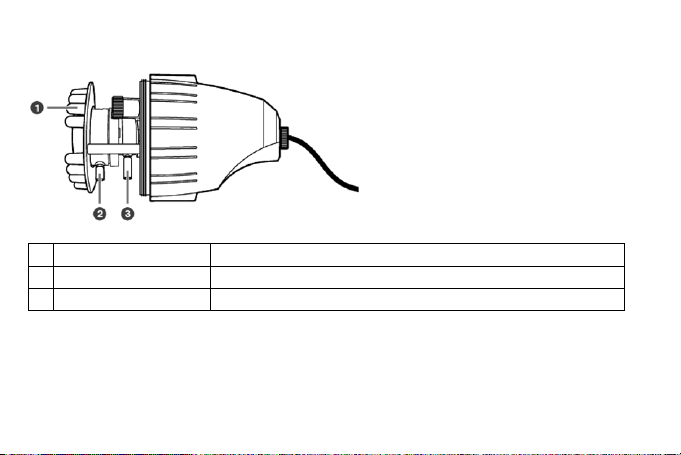

4. Teilebeschreibung und Funktionen
1 IR LED 850nm / 30° (18EA)
2 Fokushebel Zur genauen Fokussierung eines Objekts im Bildfeld des Objektivs
3 Zoomhebel Zum Einstellen der Zoom-Vergrößerung
9

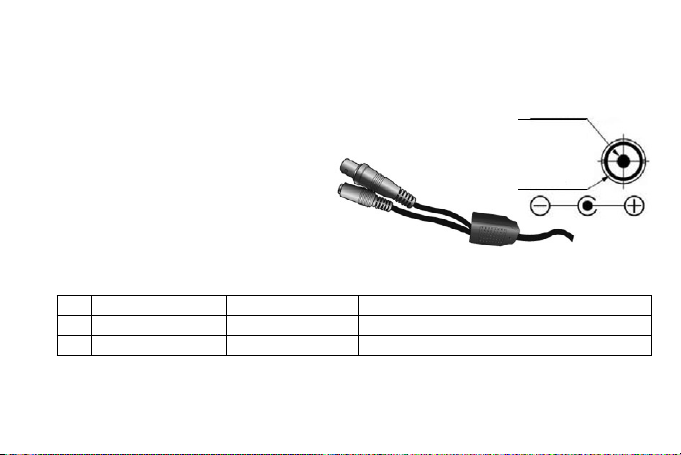

GND
Video (gelb)
Spannung
12VDC (rot)
Videoausgang
5. Anschluss
5.1 Anschluss an Monitor und Spannungsversorgung
Funktion Anschlussfarbe Bemerkungen
1Videoausgang Gelb 1,0 Vss
2Spannungsausgang Rot 12VDC (10V~15V), max. 4,8W/180mA
• Videoausgang an den Videoeingang des
Monitors anschließen.
• Netzteil an den Stromversorgungseingang
anschließen.
• Verwenden Sie eine Spannungsversorgung,
die 12VDC (Gleichspannung) liefert.
• Das Netzteil muss mindestens 180mA
(bei 12VDC) liefern können.
10
6. Kamera-Bedienung
LENS
ESC BRIGHTNESS 0~5
FLK OFF, ON
DC
DC LEVEL 0~5
FLK OFF, ON
SHUTTER
1/60 (1/50), 1/120 (1/100), 1/250, 1/500, 1/700, 1/1K,
1/1600, 1/2500, 1/5K, 1/7K, 1/10K,1/30K, 1/60K, 1/120K
IR MODE: 1/60 (1/50)
WHITE BAL
ATW
MANUAL RED 1~160
BLUE 1~160
PUSH
AGC ON LEVEL 0~20 (IR MODE FIXED)
OFF
DAY / NIGHT
IRED MODE WIDE, SMART
CHANGE LEVEL LOW, MIDDLE, HIGH
COLOR
B/W BURST ON, OFF
