Erbe 20193-008 Istruzioni operative
ERBE
i
Neutralelektrode aus Silikon 3
ERBE-Silicone-electrode 9
Electrode neutre en silicone 15
Electrodo neutro de silicona 21
Elettrodo neutro in silicone 27
Eléctrodo neutro de silicone 33
Ουδέτερο ηλεκτρόδιο από σιλικόνη 39
Neutrale elektrode van silicone 45
Neutralelektrode af silicone 51
Patientplatta av silikon 57
Silikonista valmistettu neutraalielektrodi 63
Elektroda neutralna z silikonu 69
Neutrální elektroda ze silikonu 75
Szilikon semleges elektróda 81
87
ERBE 硅树脂负极板 93
D
GB
F
E
I
P
GR
NL
DK
S
FIN
PL
CZ
H
RUS
CN
OBJ_DOKU-187031-001-1-mehrere.fm Seite 1 Freitag, 5. September 2008 11:29 11
2
OBJ_DOKU-187031-001-1-mehrere.fm Seite 2 Freitag, 5. September 2008 11:29 11
Verwendungshinweis
Bitte lesen Sie alle Informationen sorgfältig!
Wichtig! Dieser Verwendungshinweis ersetzt nicht die
Gebrauchsanweisung des verwendeten Geräts! Lesen Sie diese
Gebrauchsanweisung oder fragen Sie in Zweifelsfällen ERBE
oder Ihren Vertreiber!
ERBE
Neutralelektrode aus Silikon
D
20193-008, 20193-016
OBJ_DOKU-187031-001-1-mehrere.fm Seite 3 Freitag, 5. September 2008 11:29 11
4
Bestimmungsgemäßer Gebrauch
Diese Neutralelektroden sind zum Anschluss an HF-Chirurgiege-
räte und zur Applikation auf der Haut des Patienten bestimmt.
WARNUNG!
Sicherheitshinweise
Dieses Produkt darf nur von ausgebildetem medizinischen Perso-
nal, das anhand des Verwendungshinweises in dessen Gebrauch
eingewiesen wurde, verwendet werden.
Die Gummibinde zur Befestigung der Neutralelektrode enthält
Latex. Verwenden Sie die Gummibinde nicht bei Personen, die al-
lergisch auf Latex reagieren.
Die Isolation von Neutralelektrode, Kabel und Stecker vor der An-
wendung auf Beschädigung prüfen.
Keine schadhaften Neutralelektroden, Kabel oder Stecker ver-
wenden.
Die Neutralelektrode ist nicht steril.
ERBE Elektromedizin warnt ausdrücklich davor, die Neutralelek-
trode zu verändern, z.B. zu beschneiden. Jede Veränderung führt
zum Ausschluss der Haftung durch ERBE Elektromedizin.
WARNUNG!
Anwendungshinweise
Neutralelektroden sind Teil eines Sicherheitssystems. Die folgen-
den Anwendungshinweise sind daher gleichzeitig auch Sicher-
heitshinweise. Um den Patienten keine Verbrennungen
zuzufügen, sind diese strikt zu beachten.
OBJ_DOKU-187031-001-1-mehrere.fm Seite 4 Freitag, 5. September 2008 11:29 11
5
Nur gereinigte und desinfizierte Produkte
verwenden
Produkt vor der ersten Anwendung und vor jeder Wiederanwen-
dung reinigen und desinfizieren.
Aussuchen eines geeigneten Applikationsortes
Applizieren Sie die Neutralelektrode möglichst nahe dem Opera-
tionsfeld. Bevorzugen Sie Oberschenkel oder Oberarm. Auf jeden
Fall muss der Applikationsort eine muskulöse oder gut durchblu-
tete konvexe Hautfläche sein.
Wenn der Patient einen Herzschrittmacher trägt, konsultieren Sie
vor der Operation mit einem HF-Chirurgiegerät unbedingt einen
Kardiologen! Die Neutralelektrode soll auf jeden Fall mit Rück-
sicht auf den Herzschrittmacher angebracht werden.
Die Neutralelektrode soll näher an der Eingriffsstelle sein als
EKG Elektroden.
Die Neutralelektrode darf nicht auf oder über folgenden Stellen
appliziert werden:
•aufNarben
• auf entzündeter Haut
• auf knochigen Körperstellen
• über metallischen Implantaten
• über massivem Unterhautfettgewebe
• über Kreuzbein, Hüfte, Gesäß, Schulterblatt
Vorbereitung des Applikationsortes
Rasieren Sie die gewählte Hautfläche. Säubern Sie die Hautfläche
sorgfältig (z. B. von Hautcremes). Trocknen Sie die Hautfläche.
OBJ_DOKU-187031-001-1-mehrere.fm Seite 5 Freitag, 5. September 2008 11:29 11
6
Neutralelektrode anlegen

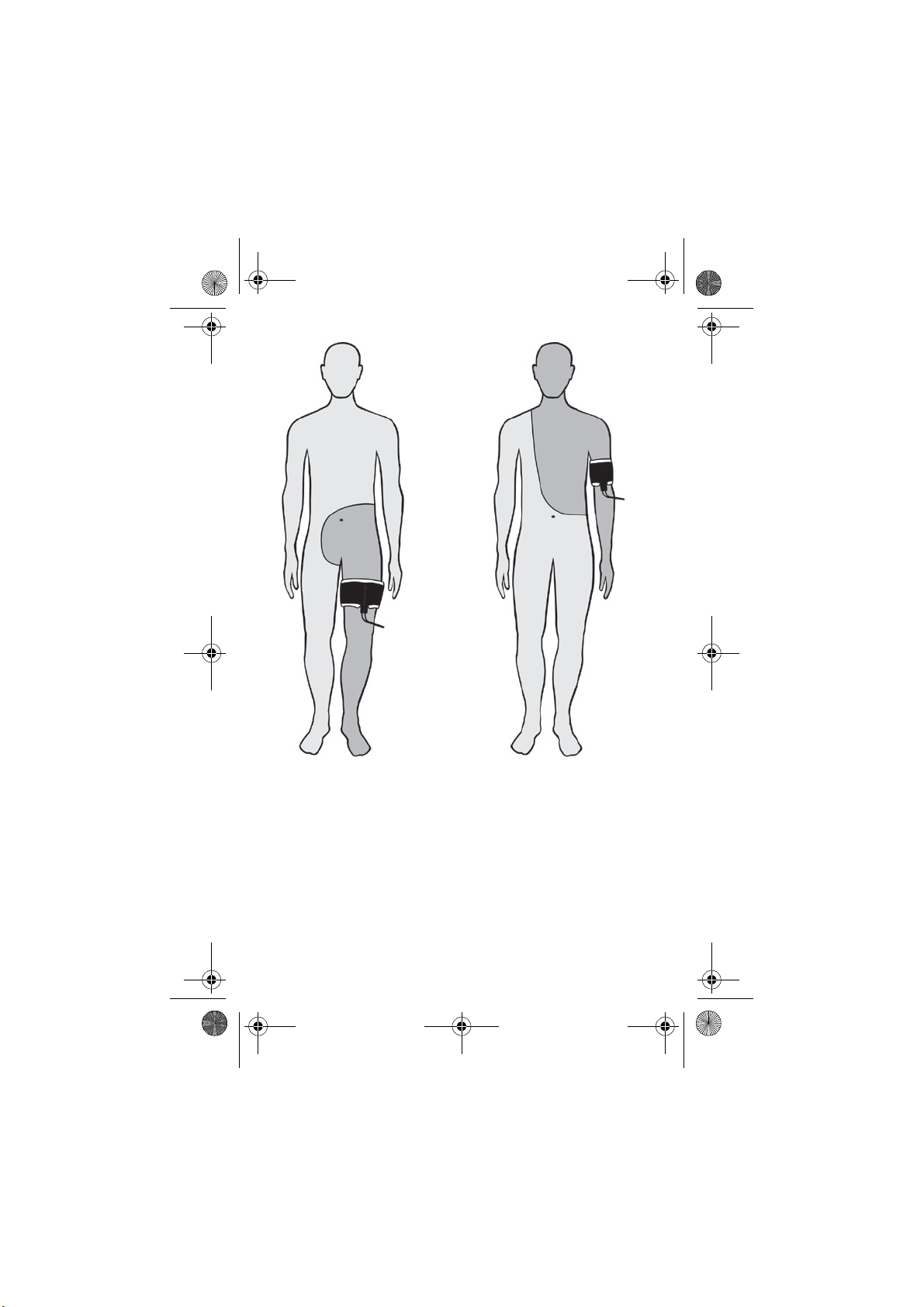

Beachten Sie zur Applikation der Neutralelektrode auch die Ab-
bildungen auf Seite 2 dieser Anleitung. Das Operationsgebiet ist
hier dunkelgrau hervorgehoben.
Richten Sie die lange Kante der Neutralelektrode in Richtung
Operationsfeld aus. Der Strom soll von der aktiven Elektrode (In-
strument) auf die lange Kante der Neutralelektrode zufließen.
Verwenden Sie kein Kontaktgel.
Legen Sie die Neutralelektrode vollflächig an, und fixieren Sie sie
mit der Gummibinde (Art.-Nr. 20592-009 oder 20592-011). Die
Gummibinde nicht so fest anziehen, dass es zu Durchblutungs-
mangel beim Patienten kommt.
Verwenden Sie ein passendes ERBE Anschlusskabel für Neutral-
elektroden (Bestell-Nummern siehe ERBE Zubehör-Katalog).
Gefahr ungewollter Gewebeschäden reduzieren
Vermeiden Sie lang dauernde Aktivierungen. Bei lang dauernden
Aktivierungen bzw. bei lang dauernden Aktivierungen, die dicht
aufeinander folgen, steigt die Temperatur unter der Neutralelekt-
rode. Es besteht die Gefahr ungewollter Gewebeschäden für den
Patienten. Sorgen Sie in diesem Fall für ausreichende Abküh-
lungsphasen ohne Aktivierung.
Wenn das HF-Chirurgiegerät nicht den gewünschten Effekt er-
zielt, überprüfen Sie immer zuerst die Neutralelektrode. Verge-
wissern Sie sich, dass die Neutralelektrode korrekt appliziert
wurde, der Hautkontakt noch vorhanden und die Verbindung zum
HF-Chirurgiegerät einwandfrei ist, bevor Sie Leistung oder Effekt
erhöhen.
OBJ_DOKU-187031-001-1-mehrere.fm Seite 6 Freitag, 5. September 2008 11:29 11
7
Umlagerung des Patienten während der
Operation
Achten Sie darauf, dass sich die Neutralelektrode nicht von der
Haut löst.
Neutralelektroden für Kinder
Eignung, Beschränkungen
Die Neutralelektrode 20193-016 (klein 187 cm2) ist für Kinder
geeignet.
Setzen Sie diese Neutralelektroden keinesfalls für Eingriffe mit
hoher Leistung (z.B. einer transurethralen Resektion (TUR)) ein.
Wählen Sie immer die geringstmögliche Leistungseinstellung am
HF-Chirurgiegerät.
Besonderheiten
Verwenden Sie diese kleinflächigen Neutralelektroden nur bei Pa-
tienten, an denen größere Neutralelektroden nicht applizierbar
sind. Es sollen nur kleine elektrochirurgische Operationen durch-
geführt werden. Die Applikationsstelle während der Operation re-
gelmäßig kontrollieren!
Aussuchen eines geeigneten Applikationsortes
Wenn die Oberschenkel bzw. Oberarme von Kindern für die Ap-
plikation zu dünn sind, können Sie diese Neutralelektroden auch
am Körper applizieren.
OBJ_DOKU-187031-001-1-mehrere.fm Seite 7 Freitag, 5. September 2008 11:29 11
8
Überwachung der Neutralelektrode durch
das HF-Chirurgiegerät
Sicherheitshinweise zur Applikation der Neutralelektrode finden
Sie auch in der Gebrauchsanweisung Ihres HF-Chirurgiegerätes.
Lesen Sie diese bitte.
HF-Chirurgiegeräte sind mit verschiedenen Sicherheitssystemen
zur Überwachung der Neutralelektrode (z.B. korrekte Applikati-
on, Kontakt zwischen Haut und Neutralelektrode) ausgestattet.
Machen Sie sich bitte mit den speziellen Eigenschaften des Si-
cherheitssystems Ihres HF-Chirurgiegerätes vertraut.
Bei diesen Neutralelektroden wird lediglich überwacht, ob die
Verbindung zwischen Neutralelektrode und HF-Chirurgiegerät
einwandfrei hergestellt ist. Sie erhalten keine Warnmeldung, falls
sich die Neutralelektrode löst oder die Applikationsrichtung
falsch gewählt wurde.
Reinigung und Desinfektion
ERBE empfiehlt eine Wisch- oder Sprühdesinfektion mit einem
geeigneten Desinfektionsmittel. Beachten Sie die Angaben des
Desinfektionsmittelherstellers zu Eignung und Konzentration.
Produkt unmittelbar nach Gebrauch mit Wasser abspülen und mit
einer alkalischen Reinigungslösung waschen.
Die Angaben des Herstellers des verwendeten Desinfektionsmit-
tels sind unbedingt einzuhalten!
Produkt bei einer Temperatur von max. 75 °C trocknen.
OBJ_DOKU-187031-001-1-mehrere.fm Seite 8 Freitag, 5. September 2008 11:29 11
Notes on use
Please read all information carefully.
Important! These Notes on Use do not replace the user manual of
the device being used! Read this user manual or, if in any doubt,
ask ERBE or your distributor!
ERBE
ERBE-Silicone-electrode
GB
20193-008, 20193-016
OBJ_DOKU-187031-001-1-mehrere.fm Seite 9 Freitag, 5. September 2008 11:29 11
10
Intended use
These neutral electrodes are to be connected to electrosurgical
units and are to be applied on the skin of the patient.
WARNING!
Safety instructions
This product may be used only by trained medical staff, who have
been shown how to use it according to the instructions for use.
The rubber strap for fastening the neutral electrodes contains la-
tex. Do not use the rubber fastening for people allergic to latex.
Check the insulation on the return electrode, cable and plug for
damage before use.
Never use damaged return electrodes, cables or plugs.
The return electrode is not sterile.
ERBE Elektromedizin expressly warns against modifying or cut-
ting the neutral electrode. Any modification will invalidate liabil-
ity on the part of ERBE Elektromedizin.
WARNING!
How to use
Return electrodes are part of a safety system. The following in-
structions for use are therefore also safety instructions. They must
be strictly observed to prevent burns on the patient.
Only use cleaned and disinfected products
Clean and disinfect the product before using it for the first time
and before each subsequent use.
OBJ_DOKU-187031-001-1-mehrere.fm Seite 10 Freitag, 5. September 2008 11:29 11
