Erbe 20193-008 Istruzioni operative

Neutralelektrode aus Silikon 3

ERBE-Silicone-electrode 11

Electrode neutre en silicone 19

Electrodo neutro de silicona 27

Elettrodo neutro in silicone 35

Eléctrodo neutro de silicone 43

Ουδέτερο ηλεκτρόδιο από σιλικόνη 51

Neutrale elektrode van silicone 59

Neutralelektrode af silicone 67

Patientplatta av silikon 75

Silikonista valmistettu neutraalielektrodi 83

Elektroda neutralna z silikonu 91

Neutrální elektroda ze silikonu 99

Szilikon semleges elektróda 107

Нейтральный электрод из силикона 115

Silikon Hasta Plakası123

ERBE 硅树脂负极板 131

OBJ_DOKU-187031-004.fm Seite 1 Dienstag, 15. September 2015 10:51 10

OBJ_DOKU-187031-004.fm Seite 2 Dienstag, 15. September 2015 10:51 10

VERWENDUNGSHINWEIS

Neutralelektrode aus Silikon

20193-008, 20193-016

OBJ_DOKU-187031-004.fm Seite 3 Dienstag, 15. September 2015 10:51 10

Inhalt

WICHTIG! . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

1 Bestimmungsgemäßer Gebrauch . . . . . . . . . . . . . . . . . . . . 5

2 Sicherheitshinweise. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

3 Anwendungshinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

3.1 Nur gereinigte und desinfizierte Produkte

verwenden . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

3.2 Aussuchen eines geeigneten Applikationsortes. . . . . . 6

3.3 Vorbereitung des Applikationsortes . . . . . . . . . . . . . . . 7

3.4 Neutralelektrode anlegen . . . . . . . . . . . . . . . . . . . . . . . 7

3.5 Gefahr ungewollter Gewebeschäden reduzieren . . . . . 8

3.6 Umlagerung des Patienten während der Operation . . . 8

4 Neutralelektroden für Kinder . . . . . . . . . . . . . . . . . . . . . . . 8

4.1 Eignung, Beschränkungen. . . . . . . . . . . . . . . . . . . . . . . 8

4.2 Besonderheiten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

4.3 Aussuchen eines geeigneten Applikationsortes. . . . . . 9

5 Überwachung der Neutralelektrode durch das HF-

Chirurgiegerät . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

6 Reinigung und Desinfektion . . . . . . . . . . . . . . . . . . . . . . . 10

OBJ_DOKU-187031-004.fm Seite 4 Dienstag, 15. September 2015 10:51 10

WICHTIG!

Bitte lesen Sie alle Informationen sorgfältig!

Dieser Verwendungshinweis ersetzt nicht die Gebrauchsanwei-

sung des verwendeten HF-Chirurgiegeräts! Lesen Sie die Ge-

brauchsanweisung des HF-Chirurgiegeräts und fragen Sie in

Zweifelsfällen Erbe oder Ihren Vertreiber!

1Bestimmungsgemäßer Gebrauch

Diese Neutralelektroden sind zum Anschluss an HF-Chirurgiege-

räte und zur Applikation auf der Haut des Patienten bestimmt.

WARNUNG!

2Sicherheitshinweise

Dieses Produkt darf nur von ausgebildetem medizinischen Per-

sonal, das anhand des Verwendungshinweises in dessen Ge-

brauch eingewiesen wurde, verwendet werden.

Die Gummibinde zur Befestigung der Neutralelektrode enthält

Latex. Verwenden Sie die Gummibinde nicht bei Personen, die

allergisch auf Latex reagieren.

Die Isolation von Neutralelektrode, Kabel und Stecker vor der An-

wendung auf Beschädigung prüfen.

Keine schadhaften Neutralelektroden, Kabel oder Stecker ver-

wenden.

Die Neutralelektrode ist nicht steril.

Erbe Elektromedizin warnt ausdrücklich davor, die Neutralelekt-

rode zu verändern, z.B. zu beschneiden. Jede Veränderung führt

zum Ausschluss der Haftung durch Erbe Elektromedizin.

OBJ_DOKU-187031-004.fm Seite 5 Dienstag, 15. September 2015 10:51 10

WARNUNG!

3Anwendungshinweise

Neutralelektroden sind Teil eines Sicherheitssystems. Die fol-

genden Anwendungshinweise sind daher gleichzeitig auch Si-

cherheitshinweise. Um den Patienten keine Verbrennungen zu-

zufügen, sind diese strikt zu beachten.

3.1 Nur gereinigte und desinfizierte Produkte

verwenden

Produkt vor der ersten Anwendung und vor jeder Wiederanwen-

dung reinigen und desinfizieren.

3.2 Aussuchen eines geeigneten Applikationsortes

Applizieren Sie die Neutralelektrode möglichst nahe dem Opera-

tionsfeld. Bevorzugen Sie Oberschenkel oder Oberarm. Auf jeden

Fall muss der Applikationsort eine muskulöse oder gut durchblu-

tete konvexe Hautfläche sein.

Aktive Implantate (z.B. Herzschrittmacher, interne Defibrillato-

ren) können durch das aktivierte HF-Chirurgiegerät in ihrer

Funktion gestört oder beschädigt werden. Konsultieren Sie bei

Patienten mit aktiven Implantaten vor der OP den Hersteller des

Implantats oder die zuständige Fachabteilung Ihres Kranken-

hauses. Positionieren Sie die Neutralelektrode nicht über Herz-

schrittmachern, internen Defibrillatioren oder anderen aktiven

Implantaten.

Die Neutralelektrode soll näher an der Eingriffsstelle sein als EKG

Elektroden.

OBJ_DOKU-187031-004.fm Seite 6 Dienstag, 15. September 2015 10:51 10

Die Neutralelektrode darf nicht auf oder über folgenden Stellen

appliziert werden:

•auf Narben

•auf entzündeter Haut

•auf knochigen Körperstellen

•über metallischen Implantaten

•über massivem Unterhautfettgewebe

•über Kreuzbein, Hüfte, Gesäß, Schulterblatt

3.3 Vorbereitung des Applikationsortes

Rasieren Sie die gewählte Hautfläche. Säubern Sie die Hautflä-

che sorgfältig (z. B. von Hautcremes). Trocknen Sie die Hautflä-

che.

3.4 Neutralelektrode anlegen

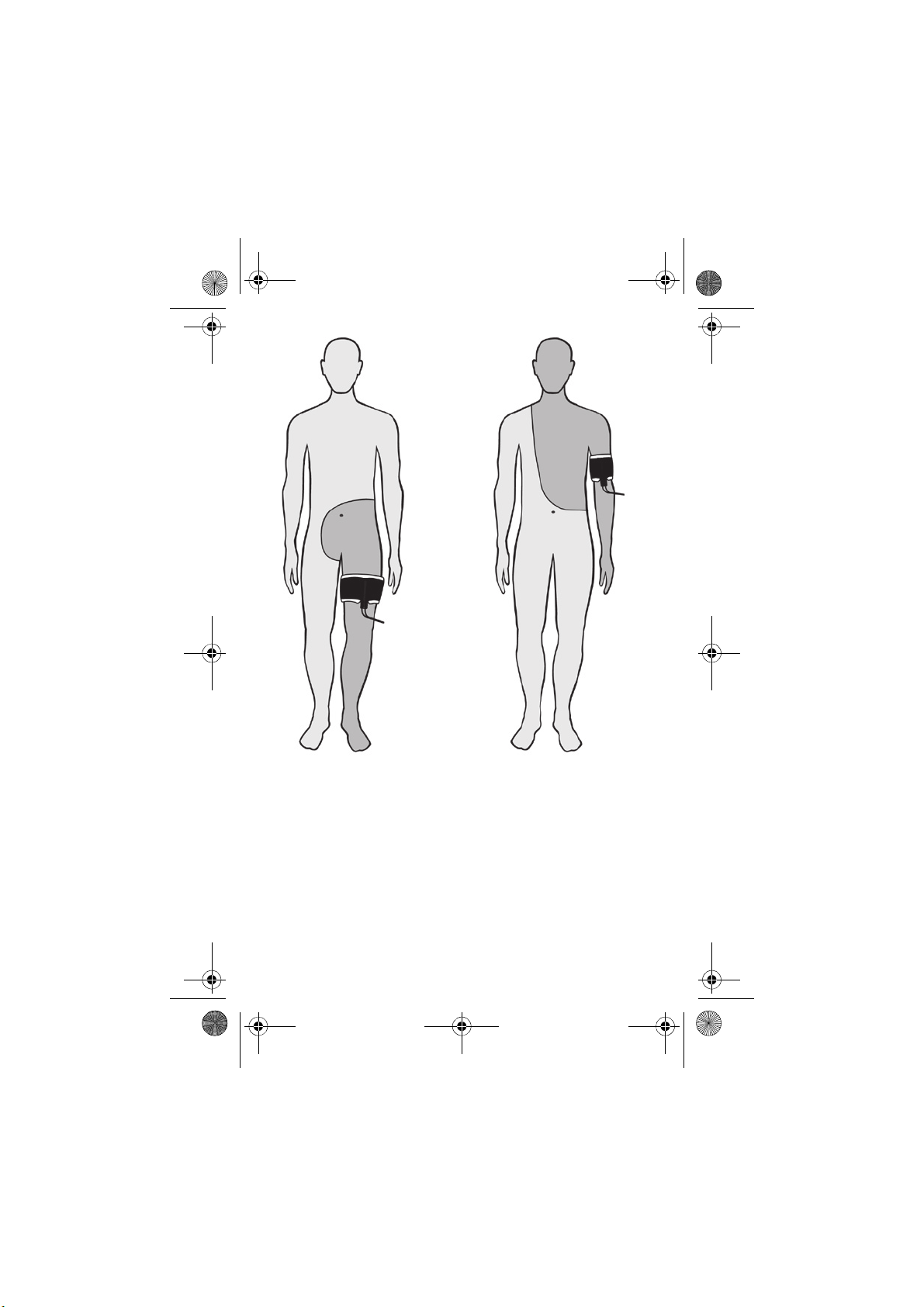

Beachten Sie zur Applikation der Neutralelektrode auch die Ab-

bildungen auf Seite 2 dieser Anleitung. Das Operationsgebiet ist

hier dunkelgrau hervorgehoben.

Richten Sie die lange Kante der Neutralelektrode in Richtung

Operationsfeld aus. Der Strom soll von der aktiven Elektrode (In-

strument) auf die lange Kante der Neutralelektrode zufließen.

Verwenden Sie kein Kontaktgel.

Legen Sie die Neutralelektrode vollflächig an, und fixieren Sie sie

mit der Gummibinde (Art.-Nr. 20592-009 oder 20592-011). Die

Gummibinde nicht so fest anziehen, dass es zu Durchblutungs-

mangel beim Patienten kommt.

Verwenden Sie ein passendes Erbe Anschlusskabel für Neutral-

elektroden (Bestell-Nummern siehe Erbe Zubehör-Katalog).

OBJ_DOKU-187031-004.fm Seite 7 Dienstag, 15. September 2015 10:51 10

3.5 Gefahr ungewollter Gewebeschäden reduzieren

Vermeiden Sie lang dauernde Aktivierungen. Bei lang dauernden

Aktivierungen bzw. bei lang dauernden Aktivierungen, die dicht

aufeinander folgen, steigt die Temperatur unter der Neutralelek-

trode. Es besteht die Gefahr ungewollter Gewebeschäden für

den Patienten. Sorgen Sie in diesem Fall für ausreichende Ab-

kühlungsphasen ohne Aktivierung.

Wenn das HF-Chirurgiegerät nicht den gewünschten Effekt er-

zielt, überprüfen Sie immer zuerst die Neutralelektrode. Verge-

wissern Sie sich, dass die Neutralelektrode korrekt appliziert

wurde, der Hautkontakt noch vorhanden und die Verbindung

zum HF-Chirurgiegerät einwandfrei ist, bevor Sie Leistung oder

Effekt erhöhen.

3.6 Umlagerung des Patienten während der Operation

Achten Sie darauf, dass sich die Neutralelektrode nicht von der

Haut löst.

4Neutralelektroden für Kinder

4.1 Eignung, Beschränkungen

Die Neutralelektrode 20193-016 (klein 187 cm2) ist für Kinder

geeignet.

Setzen Sie diese Neutralelektroden keinesfalls für Eingriffe mit

hoher Leistung (z.B. einer transurethralen Resektion (TUR)) ein.

Wählen Sie immer die geringstmögliche Leistungseinstellung am

HF-Chirurgiegerät.

OBJ_DOKU-187031-004.fm Seite 8 Dienstag, 15. September 2015 10:51 10

4.2 Besonderheiten

Verwenden Sie diese kleinflächigen Neutralelektroden nur bei

Patienten, an denen größere Neutralelektroden nicht applizier-

bar sind. Es sollen nur kleine elektrochirurgische Operationen

durchgeführt werden. Die Applikationsstelle während der Opera-

tion regelmäßig kontrollieren!

4.3 Aussuchen eines geeigneten Applikationsortes

Wenn die Oberschenkel bzw. Oberarme von Kindern für die Ap-

plikation zu dünn sind, können Sie diese Neutralelektroden auch

am Körper applizieren.

5Überwachung der Neutralelektrode durch

das HF-Chirurgiegerät

Sicherheitshinweise zur Applikation der Neutralelektrode finden

Sie auch in der Gebrauchsanweisung Ihres HF-Chirurgiegerätes.

Lesen Sie diese bitte.

HF-Chirurgiegeräte sind mit verschiedenen Sicherheitssystemen

zur Überwachung der Neutralelektrode (z.B. korrekte Applikati-

on, Kontakt zwischen Haut und Neutralelektrode) ausgestattet.

Machen Sie sich bitte mit den speziellen Eigenschaften des Si-

cherheitssystems Ihres HF-Chirurgiegerätes vertraut.

Bei diesen Neutralelektroden wird lediglich überwacht, ob die

Verbindung zwischen Neutralelektrode und HF-Chirurgiegerät

einwandfrei hergestellt ist. Sie erhalten keine Warnmeldung,

falls sich die Neutralelektrode löst oder die Applikationsrichtung

falsch gewählt wurde.

OBJ_DOKU-187031-004.fm Seite 9 Dienstag, 15. September 2015 10:51 10

6Reinigung und Desinfektion

Erbe empfiehlt eine Wisch- oder Sprühdesinfektion mit einem

geeigneten Desinfektionsmittel. Beachten Sie die Angaben des

Desinfektionsmittelherstellers zu Eignung und Konzentration.

Produkt unmittelbar nach Gebrauch mit Wasser abspülen und

mit einer alkalischen Reinigungslösung waschen.

Die Angaben des Herstellers des verwendeten Desinfektionsmit-

tels sind unbedingt einzuhalten!

Produkt bei einer Temperatur von max. 75 °C trocknen.
