Ergoswiss TU-4 Manuale utente

TU-4

Montageanleitung DE

Assembly instructions EN

Instruction de montage FR

Instrucciones de montaje ES

Edition: 2022 05

Doc-Nr.: M-00340

www.ergoswiss.com | [email protected]om

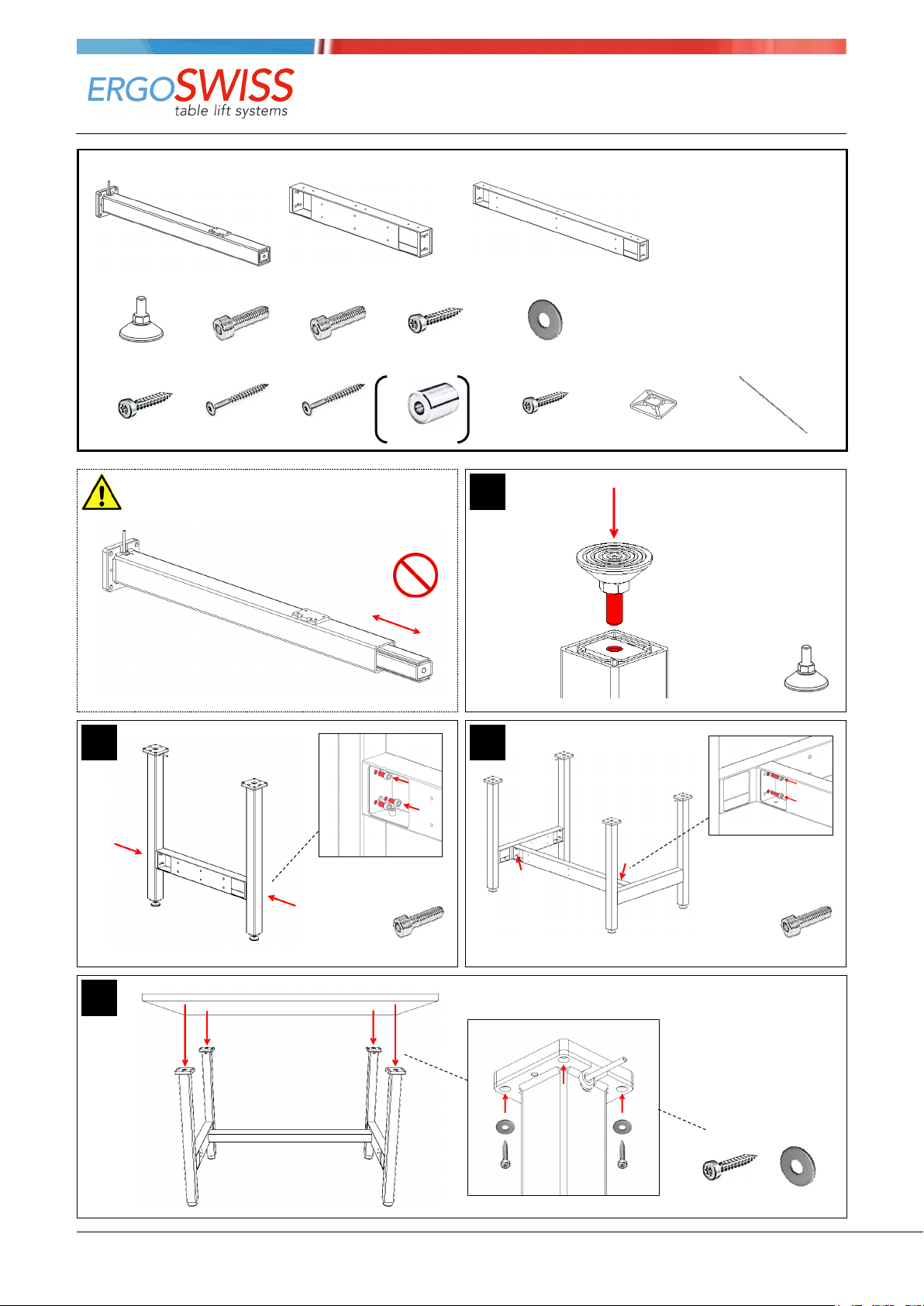

4x 2x 1x

4x 16x 4x 16x 16x

M10 (Hex 17) M6x12 (H5) M6x25 (H5) 6x30 (T30) Ø6.4/Ø16x1.6

2x 3x 1x 1x 4x 10x 10x

5x16 (T25) 6x50 (T30) 6x80 (T30) 3.5x20 (T15)

16x

M6x12

M6x25

16x 16x

6x30 Ø6.4/Ø16x1.6

TU-4

Montageanleitung DE

Assembly instructions EN

Instruction de montage FR

Instrucciones de montaje ES

Edition: 2022 05

Doc-Nr.: M-00340

www.ergoswiss.com | [email protected]om

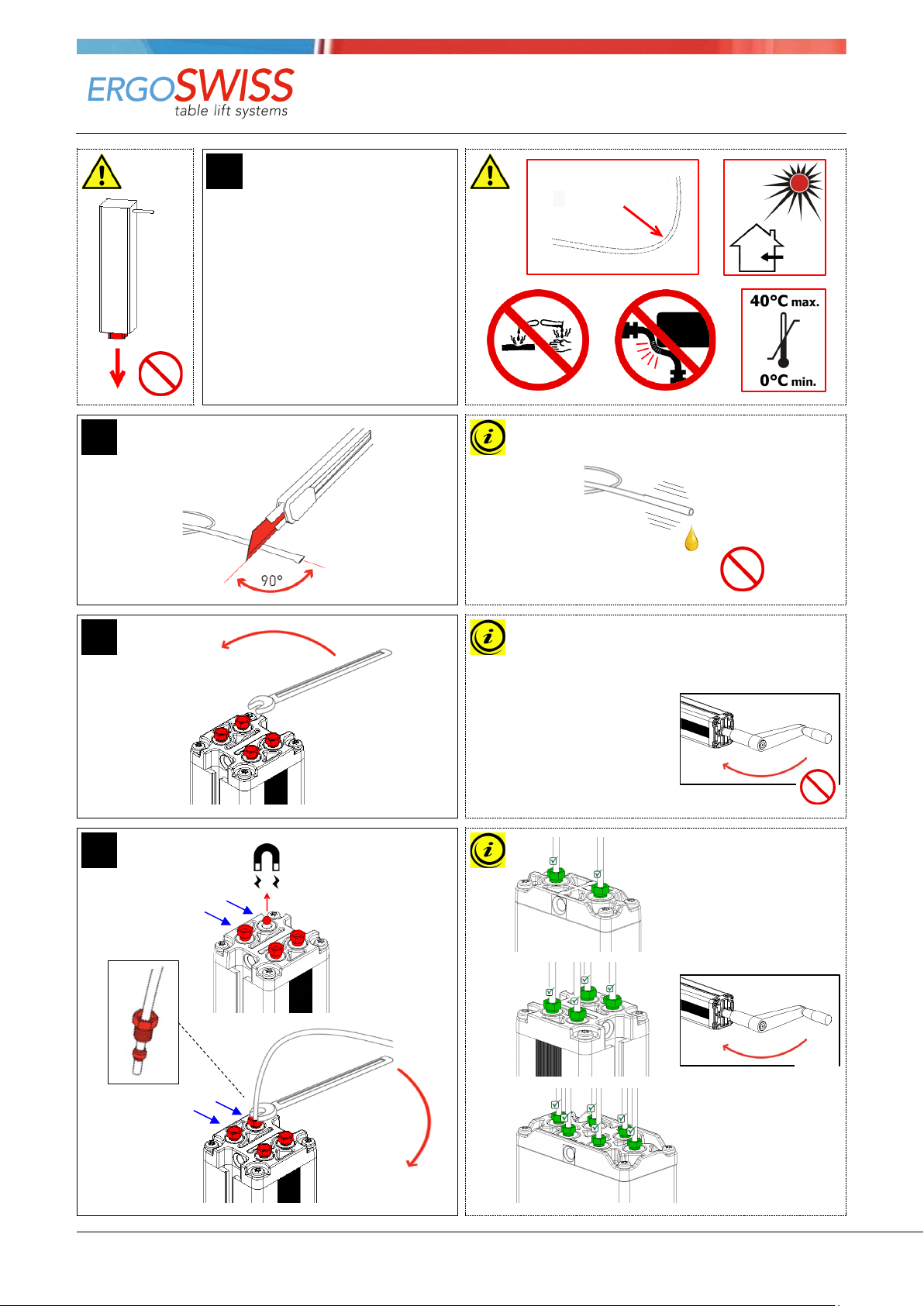

Schlauch von Hubelement bis

Pumpe verlegen.

Lay tubing from lifting element to

pump.

Placer le tuyau de l’élement de levage

à la pompe.

Pase el tubo desde el elemento de

elevación hasta la bomba.

R ≥25 mm

10 Nm

7.4 lbf·ft

TU-4

Montageanleitung DE

Assembly instructions EN

Instruction de montage FR

Instrucciones de montaje ES

Edition: 2022 05

Doc-Nr.: M-00340

www.ergoswiss.com | [email protected]om

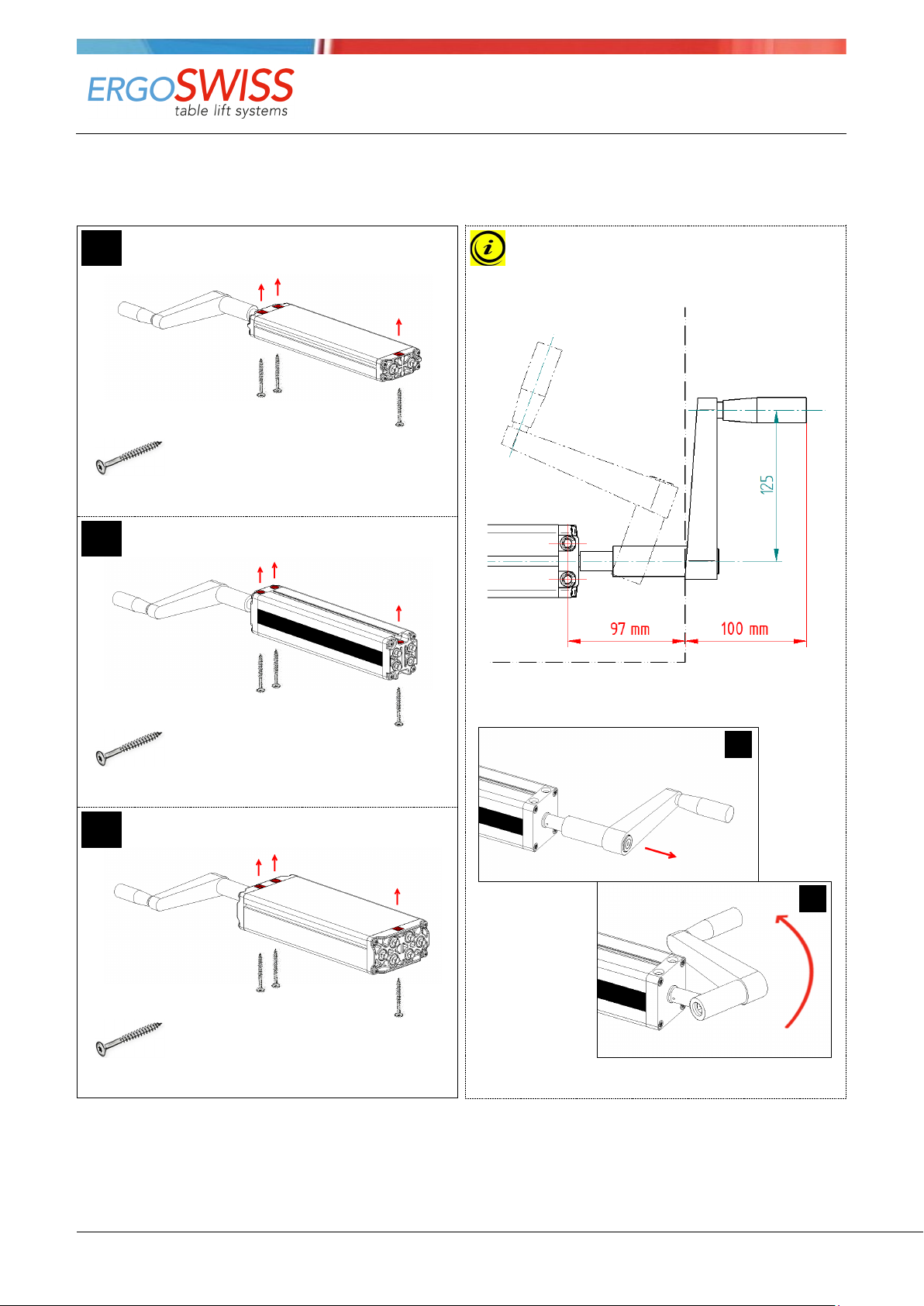

Befestigung der Pumpe PA / PF / PB mit Handkurbel

Attachment of pump PA / PF / PB with hand crank

Fixation de la pompe PA / PF / PB avec manivelle

Montaje de la bomba PA / PF / PB con manivela

6x50 (T30)

6x80 (T30)

Tischkante

Edge of table

Bord de la table

Borde de la mesa

TU-4

Montageanleitung DE

Assembly instructions EN

Instruction de montage FR

Instrucciones de montaje ES

Edition: 2022 05

Doc-Nr.: M-00340

www.ergoswiss.com | [email protected]om

Befestigung der Pumpe PA / PF / PB mit Antrieb

Attachment of pump PA / PF / PB with motor unit

Fixation de la pompe PA / PF / PB avec entraînement du moteur

Montaje de la bomba PA / PF / PB con accionamiento

Ergoswiss AG

Nöllenstrasse 15

CH-9443 Widnau

Tel.: +41 (0) 71 727 06 70

Fax: +41 (0) 71 727 06 79

info@ergoswiss.com

www.ergoswiss.com

2x 1x 1x

5x20 (T25) 6x80 (T30)

2x 1x 1x

5x20 (T25) 6x80 (T30)

2x 1x 1x

5x20 (T25) 6x80 (T30)
