INSTRUCTIONS for F-15-342

July, 1996

F-15-342

DUAL CYLINDER RACK KIT

P/N 35833

FOR USE ON THE ESP-100i POWER SOURCE

This kit includes the following components (See Fig.1):

1 — Dual Cylinder Bracket, 36621

1 — Cylinder Rack, 30511

2 — Chain, 3 ft., 678944

4 — Screw, 3/8"-16 X 1" Long

4 — Lockwasher, 3/8"

4 — Flatwasher, 3/8"

8 — Screw 1/4"-20 X 1/2" Long

1 — Handle, 678402

2. Assemble the cylinder rack (35011) to the top rear

panel of the unit using four (4) 1/4-20 X 1/2" long

screws. Tighten all screws firmly with a wrench.

3. Slide at least the second link of each chain into the

center slot of the upper cylinder bracket.

4. Mount the handle to the top front of the ESP-100i

powersourceasillustrated,usingfour(4)1/4-20X1/

2" screws.

Whenyouputthecylindersinplace,pullthechaintightly

around each cylinder and slide a chain link into the outer

slot of the cylinder support. Be sure to pull the link down

firmly into each slot to secure the chain so that there is

little slack of the chain about the cylinder. DO NOT just

"loop" a link over the end of the rack.

Never lift a power source with cylinder(s) attached.

Be sure this information reaches the operator.

You can get extra copies through your supplier.

F-15-342 7/96 3C Printed in U.S.A.

(2) CHAIN, 36"

- 678944

CYLINDER RACK

SUPPORT - 30511

BRACKET, 2-Cyl. - 36621

(4) SCREW, 3/8-16 X 1"

(4) WASHER, 3/8"

(4) LOCKWASHER, 3/8"

(4) SCREW, 1/4-20 X 1/2", WASHER HEAD

To assemble the kit to the ESP-100i power source, re-

fer to Figure 1 and proceed as follows:

1. Assemblethedualcylinderbracket assembly(36621)

tothebaseoftherearsideofthepowersourceusing

four(4) setsof 3/8"-16X1" longscrews,lockwashers,

andwashers. Tightenthescrewsfirmly withawrench.

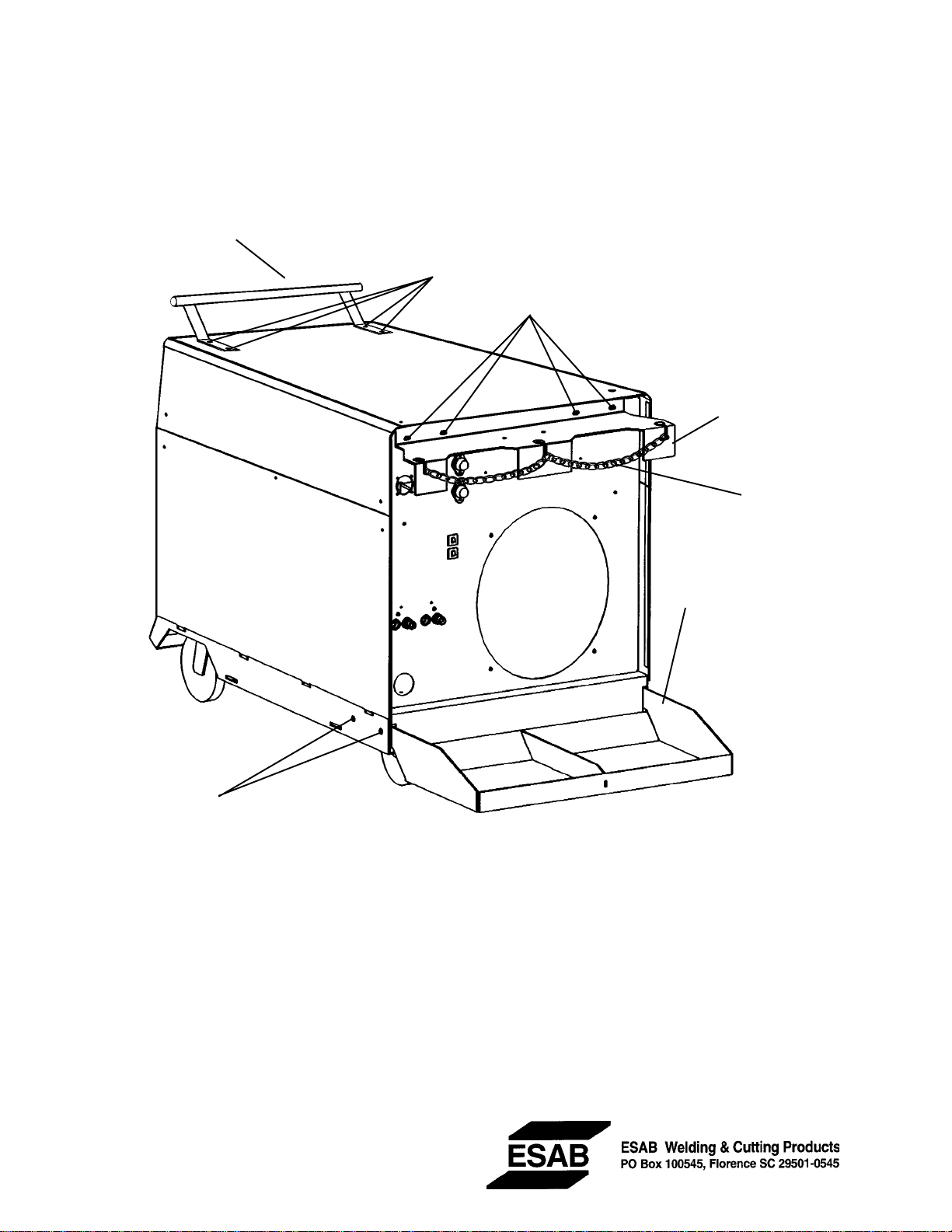

Fig. 1 - Mounting Dual Cylinder Rack Kit Components to ESP-100i Power Source

HANDLE - 678402

(4) SCREW, 3/8-16 X 1"

(4) WASHER, 3/8"

(4) LOCKWASHER, 3/8"

(4) SCREW, 1/4-20 X 1/2", WASHER HEAD

CYLINDER RACK

SUPPORT - 30511

(2) CHAIN, 36"

- 678944

BRACKET, 2-Cyl. - 36621

F-15-342 7/96 5C Printed in U.S.A.

Fig. 1 - Mounting Dual Cylinder Rack Kit Components to ESP-100i Power Source
