ESAB Warrior Feed 304 Manuale utente

BR SA

Valid for serial no. 251-xxx-xxxx0463 343 030 BR SA 20130115

Warrior™Feed 304

Warrior™ Feed 304w

GB Instruction manual

BR Manual de instruções SA Manual de instrucciones

- 2 -

Rights reserved to alter specifications without notice.

Reservamo-nos o direito de alterar as especificações sem aviso prévio.

Reservado el derecho de cambiar las especificaciones sin previo aviso.

Português Brasil 3........................................

Español SA 17.............................................

English 31................................................

Português Brasil

- 3 -

TOCbr

1 RESPONSABILIDADE DO USUÁRIO 4.................................

2 SEGURANÇA 5......................................................

3 INTRODUÇÃO 6.....................................................

3.1 Equipamento 6.............................................................

4 DADOS TÉCNICOS 7.................................................

5 INSTALAÇÃO 8......................................................

5.1 Instruções de elevação 8.....................................................

6 OPERAÇÃO 9.......................................................

6.1 Conexões e dispositivos de controle 12.........................................

6.2 Conexão de água 12..........................................................

6.3 Procedimento inicial 13.......................................................

6.4 Explicações sobre as funções 13...............................................

6.5 Pressão de alimentação do arame 14...........................................

6.6 Trocando/Carregando arames 14...............................................

6.7 Trocando roletes de alimentação 15............................................

7 MANUTENÇÃO 15....................................................

7.1 Inspeção e limpeza 15........................................................

8 PEDIDOS DE PEÇAS SOBRESSALENTES 16...........................

ESQUEMA 44...........................................................

NÚMEROS DE REFERÊNCIA 47..........................................

ACESSÓRIOS 50........................................................

- 4 -

bm55d1br

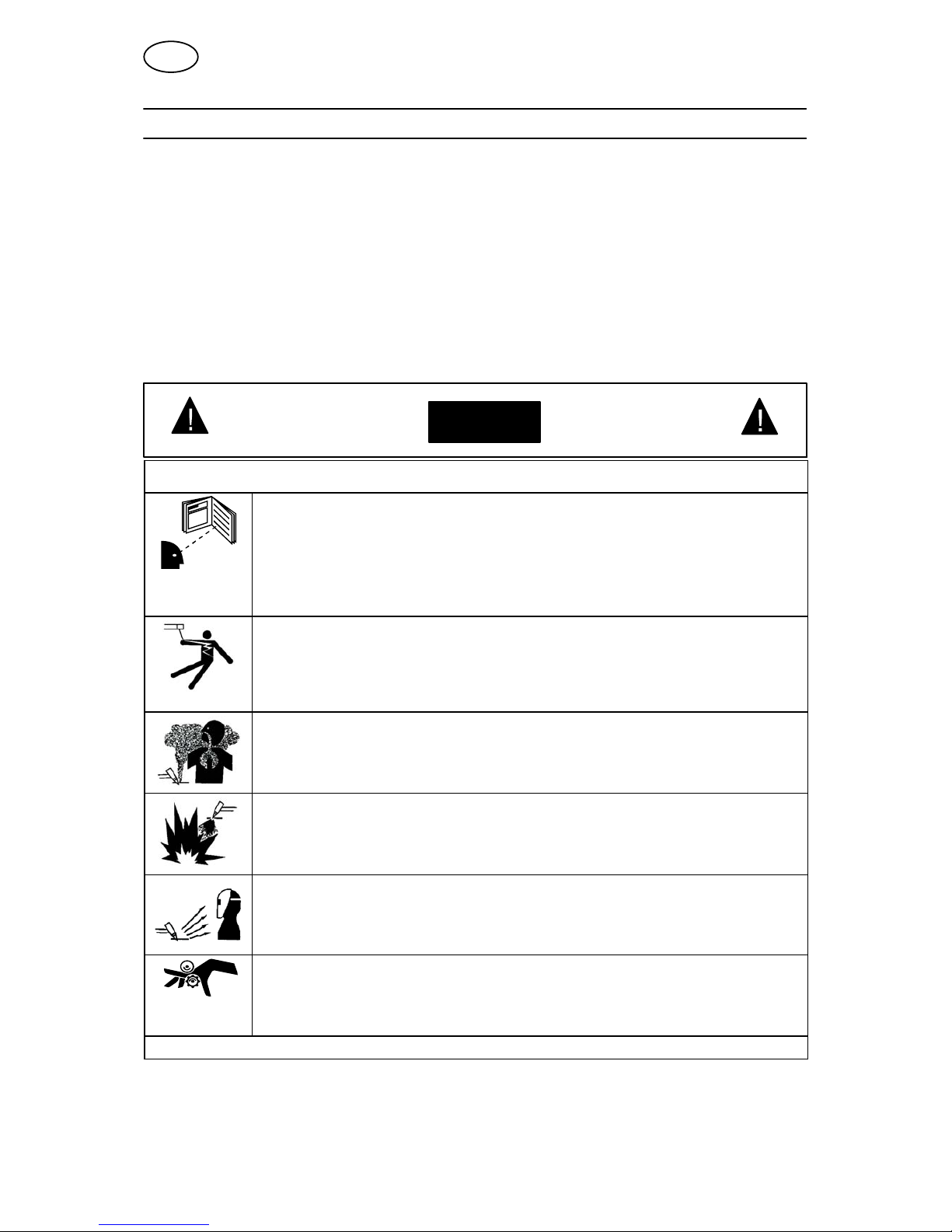

1 RESPONSABILIDADE DO USUÁRIO

Este equipamento funcionará em conformidade com a descrição contida neste manual e nas

etiquetas anexadas e/ou suplemento ao ser instalado, operado, passar por manutenção e ser

reparado de acordo com a instrução fornecida. Este equipamento deve ser verificado periodicamente.

Equipamentos que não estejam funcionando corretamente ou sem manutenção adequada não

deverão ser usados. Peças quebradas, falta de peças, peças desgastadas, distorcidas ou

contaminadas devem ser substituídas imediatamente. Caso o reparo ou substituição se façam

necessários, o fabricante recomenda que uma solicitação de consulta de serviço via telefone ou por

escrito seja feita ao Distribuidor Autorizado do qual a peça foi adquirida.

Este equipamento ou qualquer uma de suas peças não deverá ser alterado sem a aprovação prévia

por escrito do fabricante. O usuário do equipamento deverá ser plenamente responsabilizado por

falhas de funcionamento resultantes de uso incorreto, manutenção inadequada, danos, reparo

impróprio ou alteração por terceiros que não sejam o fabricante ou instalações de serviço designadas

pelo fabricante.

AVISO AVISO

Leia e compreenda o manual de instrução antes da instalação ou operação.

PROTEJA os outros e a si mesmo. O PROCESSO COM ARCOS pode ser

perigoso.

SAntes de usar, leia e siga todas as etiquetas, o manual de instruções do

fabricante, as práticas de segurança do empregador e as fichas de segurança

(MSDSs, Material Safety Data Sheets).

SApenas pessoas qualificadas podem instalar, usar ou fazer a manutenção do

equipamento

UM CHOQUE ELÉTRICO pode matar.

SNão toque peças conectadas na eletricidade.

SUse sempre luvas secas isolantes.

SIsole-se do trabalho e do piso.

SDesconecte a alimentação de entrada antes de fazer manutenção da unidade.

FUMAÇA E GASES podem ser prejudiciais à saúde.

SMantenha a cabeça distante deles.

SMantenha o ambiente ventilado, exaustão no arco ou ambos para manter a

fumaça e os gases fora da sua zona de respiração e da área geral.

FAÍSCAS E RESPINGOS podem causar incêndio ou explosão.

SNão use próximo a materiais inflamáveis.

SNão use em recipientes fechados.

Os RAIOS DE ARCOS podem danificar os olhos e queimar a pele. RUÍDO

excessivo pode danificar a audição.

SUse proteção adequada para os olhos, ouvidos e corpo.

PEÇAS EM MOVIMENTO podem causar ferimentos.

SMantenha distância de peças em movimento.

SMantenha todas as portas, painéis, tampas e proteções fechadas e firmes no

local.

NÃO REMOVA, DESTRUA OU CUBRA ESTA ETIQUETA

- 5 -

bm55d1br

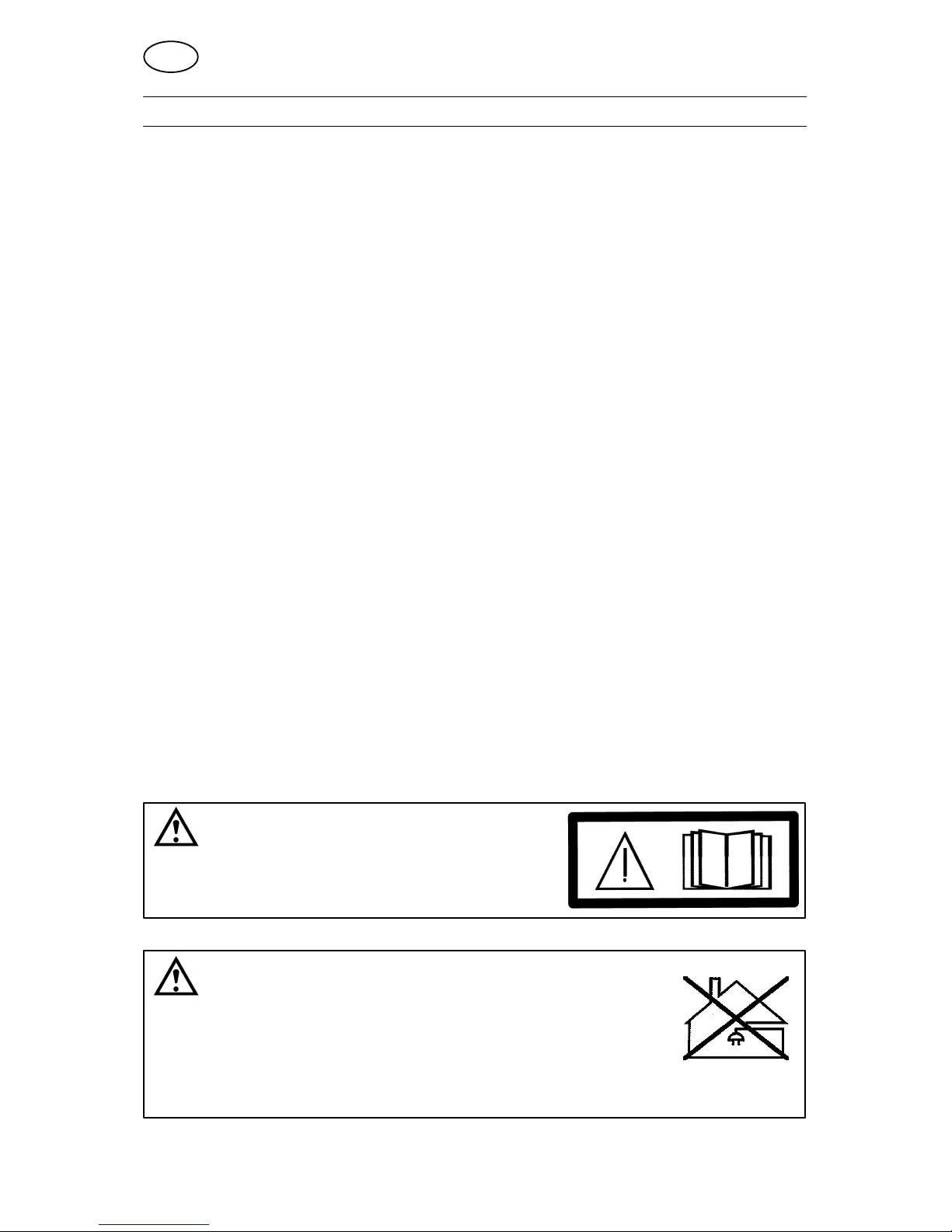

2 SEGURANÇA

São os utilizadores de equipamento ESAB a quem em última análise cabe a responsabilidade de

assegurar que qualquer pessoa que trabalhe no equipamento ou próximo do mesmo observe

todas as medidas de precaução de segurança pertinentes. As medidas de precaução de

segurança devem satisfazer os requisitos que se aplicam a este tipo de equipamento. Além dos

regulamentos normais aplicáveis ao local de trabalho, devem se observar as seguintes recomen

dações.

Todo o trabalho deve ser executado por pessoal especializado, bem familiarizado com o funci

onamento do equipamento. O funcionamento incorreto do equipamento pode resultar em situ

ações perigosas que podem causar ferimentos no operador e danos no equipamento.

1. Qualquer pessoa que utilize o equipamento de soldagem deve estar familiarizado com:

Sa operação do mesmo

So local das paradas de emergência

So seu funcionamento

Sas medidas de precaução de segurança pertinentes

So processo de soldagem e corte

2. O operador deve verificar se:

Snenhuma pessoa não autorizada se encontra dentro da área de funcionamento do equi

pamento quando inicia sua operação.

Salguém está desprotegido quando se forma o arco

3. O local de trabalho deve:

Sser adequado à finalidade em questão

Snão estar sujeito a correntes de ar

4. Equipamento de segurança individual

SUse sempre o equipamento de segurança individual recomendado como, por exemplo,

óculos de segurança, vestuário à prova de chama, luvas de segurança.

SNão use artigos soltos como, por exemplo, lenços ou cachecóis, pulseiras, anéis, etc.,

que poderiam ficar presos ou provocar queimaduras.

5. Medidas gerais de precaução

SVerifique se o cabo de retorno está bem ligado.

SO trabalho em equipamento de alta tensão só deve ser executado por um eletricista

qualificado.

SO equipamento de extinção de incêndios apropriado deve estar claramente identificado e

em local próximo.

SA lubrificação e a manutenção não devem ser executadas no equipamento durante o seu

funcionamento.

CUIDADO!

Leia e compreenda o manual de instruções

antes de instalar ou utilizar a unidade.

CUIDADO!

O equipamento Classe A não se destina a ser utilizado em zonas

residenciais onde a alimentação elétrica seja fornecida pela rede

pública de baixa tensão. Poderá haver dificuldades em garantir a

compatibilidade eletromagnética de equipamento Classe A nessas

zonas devido a perturbações conduzidas bem como a perturbações

radiadas.

- 6 -

bm55d1br

CUIDADO!

Este produto foi concebido exclusivamente para soldagem a arcovoltaico.

Descarte de equipamento eletrônico nas instalações de reciclagem!

De acordo com a Diretiva Europeia 2002/96/CE relativa a resíduos de equipamentos

elétricos e eletrônicos e respectiva implementação em conformidade com o direito

nacional, o equipamento elétrico e/ou eletrônico que atingiu o fim da sua vida útil

deve ser descartado em instalações de reciclagem.

Como responsável pelo equipamento, faz parte das suas funções informar-se sobre

estações de coleta aprovadas.

Para obter mais informações, contate o revendedor mais próximo.

A ESAB pode lhe fornecer toda a proteção e acessórios de soldagem

necessários.

3 INTRODUÇÃO

A unidade de alimentação do arame Warrior Feed 304, Warrior Feed 304w

destina-se à soldagem GMAW- (MIG/MAG)junto com fontes de alimentação de

soldagem:

SWarrior 400i CC/CV

SWarrior 500i CC/CV

São oferecidas em diferentes variações. Consulte a página 47.

As unidades de alimentação de arame são vedadas e contêm mecanismos de

alimentação de arame com tração 4X4, bem como componentes eletrônicos de

controle.

Eles podem ser usados juntos com arames no MarathonPac da ESAB ou em

bobinas de arame (padrão Ø de 12 pol., acessório Ø de 17 pol.).

A unidade de alimentação do arame pode ser posicionada no carrinho, suspensa

no local de trabalho com um olhal de içamento, em um contrapeso ou então no

assoalho com ou sem o jogo de rodas.

Ver página 50 para obter informações sobre os acessórios ESAB para o

produto.

3.1 Equipamento

A unidade de alimentação do arame Warrior Feed 304, Warrior Feed 304w é

fornecida com:

SManual de instruções

SAdesivo com peças de desgaste recomendadas.

- 7 -

bm55d1br

4 DADOS TÉCNICOS

Warrior Feed 304, Warrior Feed 304w

Tensão da fonte de alimentação 42 V 50 - 60 Hz

Potência necessária 336 VA

Corrente nominal de alimentação I16 A

Dados de configuração

Velocidade da alimentação do arame

Partida lenta

2/4 tempos

4,9-82 pés/min (1,5-25,0 m/min)

LIGADO ou DESLIGADO

2 tempos ou 4 tempos

Conexão de maçarico EURO

Diâmetro máximo da bobina do arame 12 pol. (*17 pol.), 300 mm (440 mm)

Dimensão do arame

Aço inox

Arame com núcleo

0,023 - 1/16 pol. (0,6-1,6 mm)

0,030 - 1/16 pol. (0,8-1,6 mm)

0,040 e 1/16 pol. (1,0 e 1,6 mm)

0,035 - 1/16 pol. (0,9-1,6 mm)

Peso

WF 304 com revestimento de bobina

WF 304W com revestimento de bobina

31.7 lbs (14,4 kg)

32.4 lbs (14,7 kg)

Peso bobina de arame (padrão ESAB)

Øde 200 mm

Øde 300 mm

Øde 440 mm

11,0 lbs (5 kg)

39,7 lbs (18 kg)

66,1 lbs (30 kg)

Dimensões (l x p x a) 26,6 x 10,4 x 16,5 pol.

(675 x 265 x 418 mm)

Temperatura de operação +14°a +104°F (-10°- +40°C)

Temperatura de transporte e armazenamento -4°a +131°F (-20°- +55°C)

Gás de proteção

pressão máx.

Todos os tipos destinados à soldagem

MIG/MAG

0,5 MPa (5 bar)

Líquido de arrefecimento (Warrior Feed 304w)

pressão máx.

Mistura pronta

0,5 Mpa (5 bar)

Carga permissível a

Ciclo de trabalho de 60%

Ciclo de trabalho de 100% 500 A

400 A

Classe do gabinete

com a bobina de Ø de 17,4 pol. (Ø de 440 mm) e/ou

dispositivo de contrapeso

IP23

IP2X

* Consulte os acessórios na página 50.

Ciclo ativo

O ciclo ativo especifica o tempo como uma percentagem de um período de dez minutos durante o

qual é possível soldar ou cortar com uma carga específica sem sobrecarga. O ciclo ativo é válido

para 40°C.

Classe de blindagem

O código IP indica a classe do blindagem, isto é, o grau de proteção contra a penetração de objetos

sólidos ou de água. O equipamento marcado IP 23 foi concebido para ser utilizado no interior eno

exterior.

- 8 -

bm55d1br

5 INSTALAÇÃO

A instalação deve ser realizada por um profissional.

AVISO!

Quando se solda num ambiente com grandes perigos elétricos, só devem ser

utilizadas fontes de alimentação destinadas a este tipo de ambientes. Estas

fontes de alimentação estão marcadas com o símbolo .

5.1 Instruções de elevação

A montagem de uma bobina grande (Ø de 440 mm) é mais importante, pois altera o

centro de gravidade e há perigo de ser derrubada ou de esmagamento ao elevá-la.

Proteja-se e avise os transeuntes sobre o risco!

AVISO

O produto deve ser levantado do seguinte modo:

AVISO

O número do pedido do olhal de içamento pode ser encontrado na página 50.

- 9 -

bm55d1br

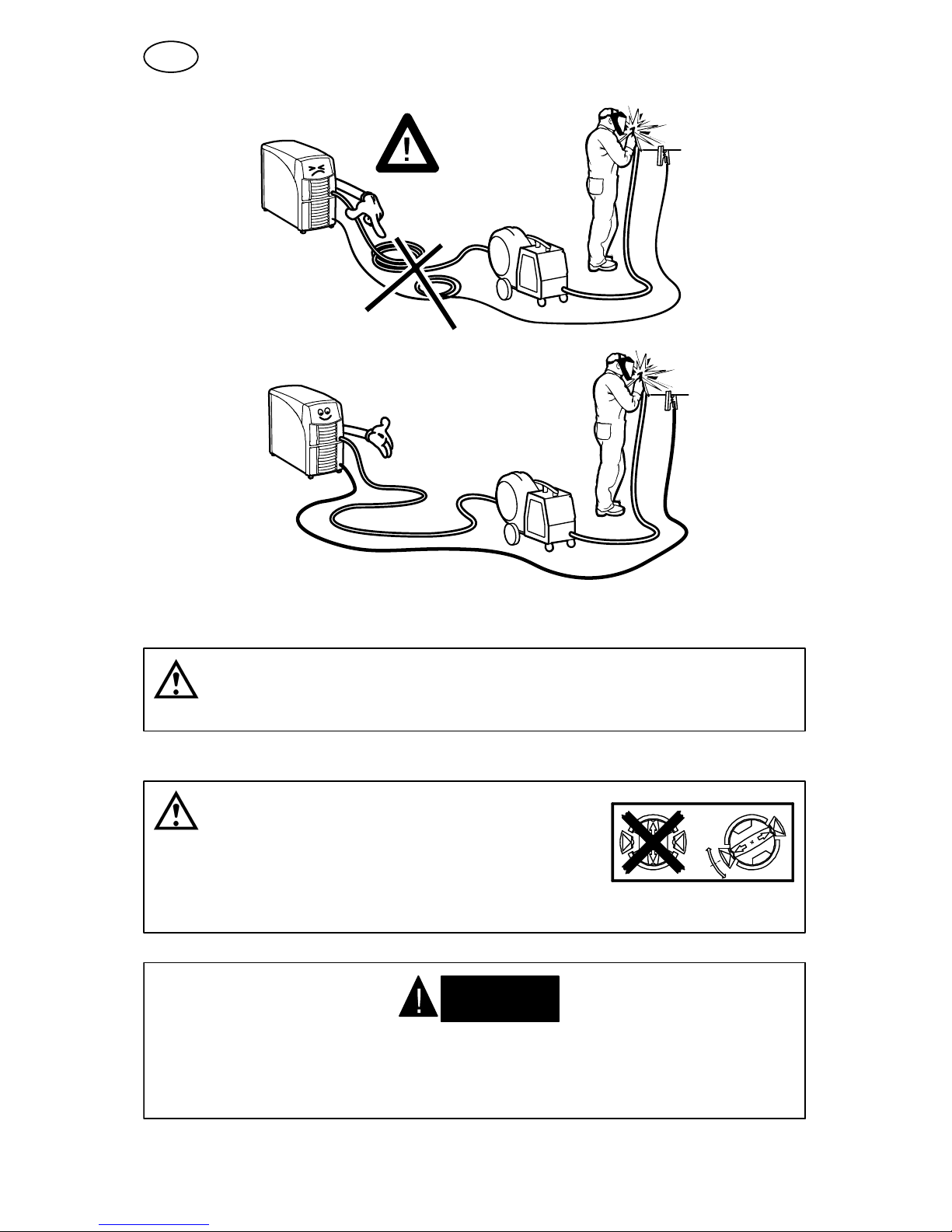

Nota: Se outro dispositivo de montagem for usado, ele deverá ficar isolado da

unidade de alimentação do arame.

O equipamento deve estar firme, principalmente

em caso de assoalho irregular ou inclinado.

Se o equipamento for posicionado em uma superfície

com inclinação de mais de 10°, ele poderá tombar.

Pode haver lesão corporal

e/ou danos significativos ao equipamento.

AVISO

6 OPERAÇÃO

Os regulamentos gerais de segurança para o manuseio do equipamento en

contram-se na página 4. Leia-os com atenção antes de começara utilizar o

equipamento!

Para evitar choque elétrico, não toque no fio do eletrodo ou em peças que estejam

em contato com ele, ou em cabos ou conexões não isolados..

AVISO

Quando mudar o equipamento utilize o cabo concebido para esse fim.

Nunca puxe pelo cabo da pistola soldagem.

CUIDADO

- 10 -

bm55d1br

AH 0935

AVISO!

Verifique se os painéis laterais estão fechados durante o funcionamento.

AVISO!

A fim de impedir que a bobina de fio escorregue para

fora do cubo de frenagem:

Coloque o cubo de frenagem na posição de bloqueio

com a ajuda do botão vermelho, que segundo as

instruções está localizado junto ao cubo de frenagem.

Antes de aparafusar o fio de solda, verifique se as marcas de talhadeira e

rebarbas foram removidas da extremidade do fio para impedir que o fio

emperre no revestimento do maçarico..

CUIDADO

Altri manuali per Warrior Feed 304

Questo manuale è adatto per i seguenti modelli

Indice

Lingue:

Altri manuali ESAB Sistema di saldatura

ESAB

ESAB Aristo Mig 5000i Manuale utente

ESAB

ESAB Heliarc 161 Manuale utente

ESAB

ESAB ROGUE EM 140 Manuale utente

ESAB

ESAB Heliarc 283i AC/DC Manuale utente

ESAB

ESAB Warrior 750i CC/CV Manuale utente

ESAB

ESAB 100i Manuale utente

ESAB

ESAB Aristo Mig 5000iw WeldCloud Manuale utente

ESAB

ESAB Aristo RoboFeed 3004w Manuale utente

ESAB

ESAB RobustFeed AVS Manuale utente

ESAB

ESAB Railtrac B42V Manuale utente

ESAB

ESAB Precision Plasmarc EPP-600 Manuale utente

ESAB

ESAB m3 G2 Guida utente

ESAB

ESAB ET 210iP Advanced Manuale utente

ESAB

ESAB Aristo Origo Feed 3004 Manuale utente

ESAB

ESAB A6 Mastertrac Tandem Manuale utente

ESAB

ESAB PowerCut-550 Manuale utente

ESAB

ESAB MIG400iCCCV Manuale utente

ESAB

ESAB CaddyArc 150 Manuale utente

ESAB

ESAB Aristo YardFeed 2000 Manuale utente

ESAB

ESAB MultiMaster 160 Manuale utente

ESAB

ESAB Precision Plasmarc IEFC-S PT-24 Istruzioni generali

ESAB

ESAB 653 cvcc Manuale utente

ESAB

ESAB MultiPower 460 Pulse Manuale utente

ESAB

ESAB Aristo Mig 5000i 400 V Manuale utente

Manuali Sistema di saldatura popolari di altre marche

Berner

Berner PLASMACUT 54 Manuale utente

Pro Spot

Pro Spot PR-155 Manuale utente

Forney

Forney 210 Manuale utente

Thermal Arc

Thermal Arc 400S Manuale utente

Lincoln Electric

Lincoln Electric HANDYMIG 170I Manuale utente

GYS

GYS PROTIG 201 AC/DC Manuale utente

TAFA

TAFA 30*8B35 Manuale utente

Lincoln Electric

Lincoln Electric INVERTEC V350-PRO CE Manuale utente

CIGWELD

CIGWELD 636804 Guida rapida

Red-D-Arc

Red-D-Arc DC-400 Manuale utente

Hobart Welding Products

Hobart Welding Products Spool Gun DP 3035-10 Manuale utente

Elettro

Elettro HI-MIG 3000 SYNERGIC Manuale utente

WIA

WIA Weldmatic 270 CP132-2 Manuale utente

Sonics

Sonics H520T Manuale utente

Miller

Miller Big Blue 400D Manuale utente

NewArc

NewArc RT2000 Guida rapida

Hypertherm

Hypertherm powermax1000 Manuale utente

Lincoln Electric

Lincoln Electric POWER WAVE I400 Manuale utente
