Essentiel b ERDV165-55b2 Manuale utente

Notice d’utilisation / User guide / Instrucciones de uso /

Bedienungsanleitung / Gebruiksaanwijzing

Réfrigérateur 2 portes / 2 doors

fridge / Frigoríﬁco 2 puertas / 2-türiger

Kühlschrank / Koelkast 2 deuren

ERDV165-55b2 & ERDV165-55s3

FR EN ES DE NL

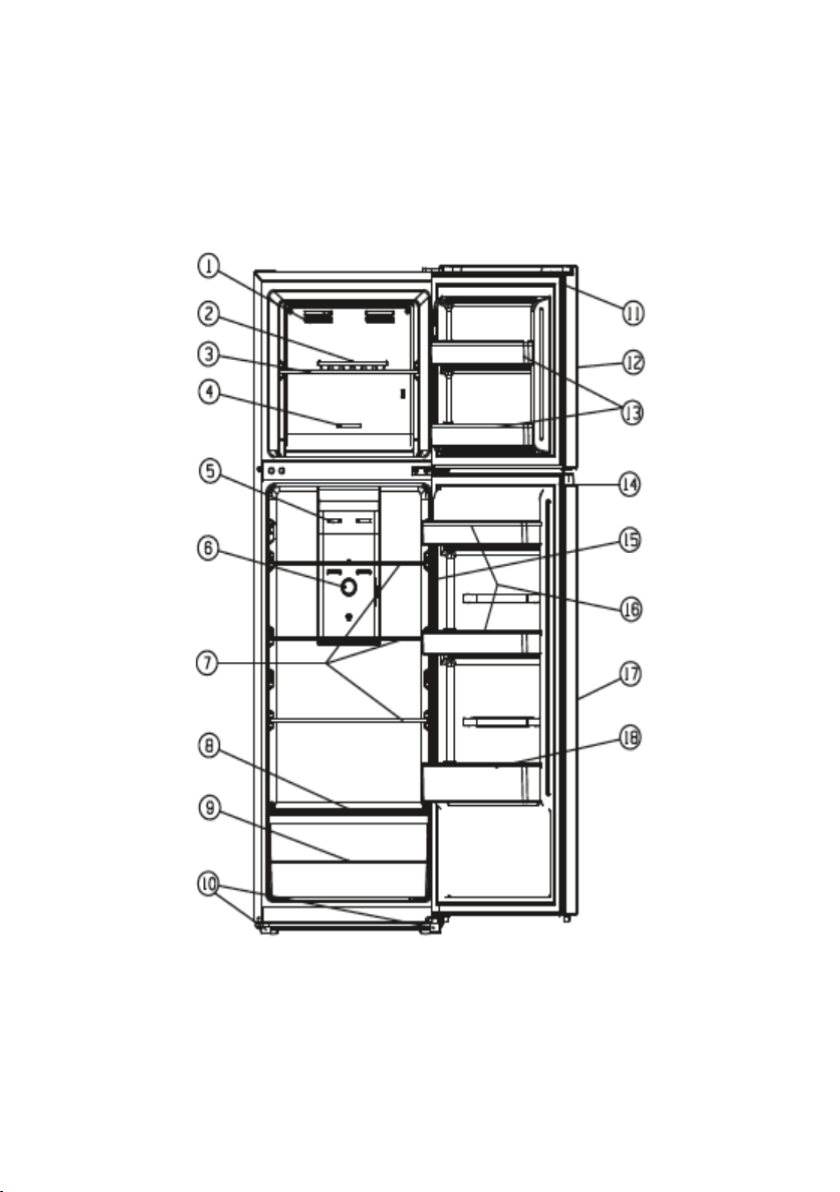

1Cache d’aération

du congélateur

Freezer

ventilation cover

Tapa de la

ventilación del

congelador

Lüftungsab-

deckung Gerfrier-

schrank

Diepvriesventila-

tiedeksel

2Bac à glaçons Ice cube tray Cubitera Eiswürfelschale Bak voor

ijsblokjes

3Étagère du

congélateur Tips for Freezing Bandeja del

congelador Gefrierfach-Regal Diepvriesplank

4Réglage de

température du

congélateur

Setting

the freezer

temperature

Ajuste de la

temperatura del

congelador

Temperatureins-

tellung Gefrier-

fach

Instellen van de

temperatuur van

de diepvriezer

5Cache d’aération

du réfrigérateur

Refrigerator

ventilation cover

Tapa de

ventilación del

frigoríﬁco

Lüftungsab-

deckung Küh-

lschrank

Koelkastventila-

tiedeksel

6Reglage de

température du

réfrigérateur

Setting the

refrigerator

temperature

Ajuste de la

temperatura del

frigoríﬁco

Tempera-

tureinstellung

Kühlschrank

Temperatuur-

regeling van de

koelkast

7Étagère du

réfrigérateur Refrigerator shelf Bandeja del

frigoríﬁco

Kühlschrank-

Regal Koelkastplank

8Couvercle du

bac à fruits et

légumes

Fruit and

vegetable

compartment lid

Tapa del cajón de

frutas y verduras

Deckel Obst- und

Gemüsefach

Deksel van

de fruit- en

groentelade.

9Bac à fruits et

légumes

Fruit and

vegetable

compartment

Cajón de frutas y

verduras

Obst- und

Gemüsefach

Groente- en

fruitbak

10 Pieds ajustables Adjustable feet Pies ajustables Stellfüße Verstelbare

voeten

11 Joint de la porte

du congélateur Freezer door seal

Junta de la

puerta del

congelador

Gefrierschranktü-

rdichtung

Afdichting van de

diepvriesdeur

12 Porte du

congélateur Freezer door Puerta del

congelador Gefrierschranktür Deur diepvriezer

13 Compartiments

de la porte du

congélateur

Freezer door

compartments

Estantes de

la puerta del

congelador

Gefrierschrank-

Türfächer

Compartimenten

van de

diepvriesdeur

14 Joint de la porte

du réfrigérateur

Refrigerator door

seal

Junta de la

puerta del

frigoríﬁco

Kühlschranktürdi-

chtung

Afdichting van de

koelkastdeur

15 Interrupteur de la

porte Door light switch Interruptor de la

puerta Türschalter Schakelaar van

de deur

16 Balconnets de

porte Door shelves Estantes de la

puerta Türablagen Opbergvakken in

de deur

17 Porte du

réfrigérateur Refrigerator door Puerta del

frigoríﬁco Kühlschranktür Koelkastdeur

18 Balconnet porte-

bouteilles Bottle shelf Estante

portabotellas

Tür-Flaschenhal-

terung Flessenrek

ﬁches produits

INFORMATION

Vous pouvez trouver les informations

sur les modèles telles qu'elles sont

enregistrées dans la base de données

des produits sur le site Web suivant en

recherchant l'identifiant du votre modèle

(*) figurant sur l'étiquette énergétique :

https://eprel.ec.europa.eu/

La durée de service de votre appareil est de 5 ans. Au cours de cette période, les

pièces de rechange d’origine seront disponibles pour assurer le bon fonctionnement

de l’appareil.

Lien internet vers le site web du fabricant oùw se trouvent les informations visées au

point 4 a) de l’annexe du règlement (UE) 2019/2019 de la Commission :

https://www.boulanger.com/info/assistance/

installation de votre nouvel appareil

Veuillez prendre connaissance des conseils suivants avant d’utiliser votre appareil pour

la première fois.

AVERTISSEMENT !

Pour une installation correcte, ce réfrigérateur doit être placé sur une surface plane et

stable. Cette surface doit être suffisamment résistante pour supporter un réfrigérateur

entièrement chargé.

Les pieds réglables, qui ne sont pas des roulettes, ne doivent être utilisés que pour

effectuer un mouvement vers l’avant ou vers l’arrière. Déplacer le réfrigérateur sur le

côté peut endommager le sol et les pieds réglables.

Ventilation de l’appareil

Pour améliorer l’efficacité du système de refroidissement et économiser de l’énergie, il

est nécessaire de maintenir une bonne ventilation autour de l’appareil afin de dissiper la

chaleur. Un espace suffisant doit être disponible autour du réfrigérateur : il est conseillé

de laisser un espace d’au moins 50-70 mm entre le mur et l’arrière de l’appareil, 100

mm au-dessus et sur les côtés, ainsi qu’un espace suffisant à l’avant pour pouvoir

ouvrir la porte à 135 degrés, comme indiqué ci-après :

Remarque : Cet appareil fonctionne parfaitement dans les climats indiqués dans le

tableau ci-dessous.

Classe climatique Température

ambiante

SN +10 °C à +32 °C

N +16 °C à +32 °C

ST +16 °C à +38 °C

T +16 °C à +43 °C

Il peut ne pas fonctionner correctement à des températures supérieures ou inférieures

à celles qui sont indiquées.

• Installez votre appareil dans un endroit sec.

• Conservez l'appareil à l'abri du soleil, de la pluie ou du gel, et installez-le loin de

sources de chaleur, telles que des plaques électriques ou des radiateurs.

Mise à niveau de l'appareil

• Les pieds peuvent être ajustés pour mettre à niveau l'appareil et assurer une circulation

d’air correcte à l’arrière du réfrigérateur. Vous pouvez les régler manuellement ou en

utilisant une clé à molette.

• Pour permettre à la porte de se fermer automatiquement, inclinez légèrement le haut

d’environ 10-15 mm.

BInstallation de l’appareil

adjustable bottomfeet

mm

Pieds réglables

Remarque :

Si vous avez besoin d’accèder au dessous du réfrigérateur, vous pouvez le faire reposer

sur l’arrière. Vous devez le poser sur une surface rembourrée ou un matériau similaire

pour éviter d’endommager le panneau arrière du réfrigérateur.

Il n’est pas nécessaire d’installer les pièces mentionnées ci-après dans des conditions

normales d’utilisation.

Ne concerne que l'utilisation de l'appareil dans des circonstances extrêmes : dans le

cas par exemple d'une ouverture de la porte à environ 90 degrés, ce réfrigérateur peut

prendre un risque de basculement.

Veuillez fixer le pied support en caoutchouc sous l'appareil en suivant la procédure ci-

dessous pour le stabiliser.

1. Inclinez l'appareil pour repérer le trou situé sous la porte.

BInstallation de l’appareil

lowerbasecover

Trou situé sous la porte

2. Passez la vis au travers du pied support en caoutchouc.

rubber supporting pad

screw

Vis

Pied support en caoutchouc

Vis

Pied support en caoutchouc

3. Vissez l'ensemble sous la porte à l'aide d'un tournevis cruciforme.

cross screwdriver

Tournevis

cruciforme

Tournevis

cruciforme

Inversion du sens d’ouverture des portes

Vous pouvez modifier le sens d'ouverture des portes de votre réfrigérateur si nécessaire.

Pour effectuer ces modifications, retirez tous les balconnets de porte, les clayettes

à l'intérieur de l'appareil, le bac à fruits et légumes ainsi que tous les accessoires à

l'intérieur de l'appareil, puis procédez dans l'ordre numérique indiqué ci-après ou

contactez un professionnel qualifié.

IMPORTANT:

Débranchez l’appareil de la prise de courant lorsque vous procédez à l’inversion

du sens d’ouverture des portes.

Outils nécessaires

Installation de l’appareil

Clé à douille 8 mm Tournevis cruciforme

Tournevis à tête plateClé anglaise Clé 8 mm

Clé à douille 8 mm Tournevis cruciforme

Tournevis à tête plate Clé anglaise Clé 8 mm

Procédure d'inversion d'ouverture des portes

1. Retirez le cache-vis (A) de la porte du congélateur, situé sur le dessus de l'appareil,

puis dévissez la vis (B) et dévissez la charnière supérieure (C) en haut à droite. A

l'aide du tournevis plat, retirez ensuite le cache-trous (D) situé sur le dessus de

l'appareil à gauche.

(A) Cache-vis

(B) Vis

(D) Cache-trous

(A) Cache-vis

(B) Vis

(D) Cache-trous

2. Tout en maintenant la porte du congélateur pour éviter qu'elle ne tombe, dévissez

les vis hexagonales (E) fixant la charnière supérieure (C).

(E) Vis hexagonales

3. Soulevez la porte du congélateur et placez-la sur une surface douce, face extérieure

vers le haut, pour éviter les griffes. Dévissez ensuite les vis autotaraudeuses (F),

retirez le support de porte (G) et installez les éléments (F) et (G) de l'autre côté de

l'appareil.

(F) Vis autotaraudeuse

(G) Support de porte

(F) Vis autotaraudeuse
