ENCODER LINEAL MODELO: L3 MODULAR
LINEAR ENCODER MODEL: L3 MODULAR
MANUAL DE INSTALACION / INSTALLATION MANUAL
Manual Code: 14460290
Manual Version: 2104
L3 modular - v2104 - página / page 1 / 34
Precaución / Caution
L3 modular - v2104 - página / page 2 / 34
IG P FG FR
ML MR ID K
Instrucciones de montaje generales
General mounting instructions
Perfil cierre boca
Sealing lip
Fleje grabado
Scale tape
Flejes de rodadura (3x)
Bearing strips (3x)
Módulo izquierdo
Left module
Módulo derecho
Right module
Etiqueta de identificación (2x)
ID label (2x)
Conjunto de piezas pequeñas
Small parts set
DEFGFKG
LA AL T J
Distanciador
Spacer
Empujador de flejes
Strips puller
Gancho para fleje de rodadura (3x)
Rolling strips hook (3x)
Kit para grasa
Grease kit
Montador de labios
Lip assembler
Pieza de amarre de labios (2x)
Lip securing piece (2x)
Dispositivo tensor
Tensioning device
Junta (recambio)
Seal (replacement)
* 25g de grasa
por bote / 25g
of grease per
tube
ELEMENTOS SUMINISTRADOS / SUPPLIED PARTS
En el KIT / in the KIT
En el conjunto de piezas pequeñas / in the small parts set
RA
Racor recto
Straight fitting
L3 modular - v2104 - página / page 3 / 34
MI
Módulo intermedio
Intermediate module
En la cabeza lectora / in the reader head
IC SC C EC
Instrucciones de montaje de cabeza
Head mounting instructions
Soporte de cabeza
Head support
Cabeza
Head
Soporte para embalaje de cabeza
Support for head packing
ACCESORIOS SUMINISTRADOS POR SEPARADO / ACCESSORIES SUPPLIED SEPARATELY
GFACAMA
Galga de montaje
Mounting gauge
Cod.: 82620204
Filtro de aire y accesorios
Compressed air filter and accesories
Cod.: 02200004
Cable y accesorios
Cable and accesories
Accesorio de montaje de cabeza
Head mounting accesory
Cod.: 82620203
Elementos suministrados por separado / Parts supplied separately
En el módulo intermedio / in the intermediate module
RA
Racor recto
Straight fitting
PG R
Protector fleje grabado
Scale tape protection
Cod.: 15m=82620205
30m=82620206
Protector fleje de rodadura
Rolling tape protection
Cod.: 82620207
L3 modular - v2104 - página / page 4 / 34
ABSOLUTA / ABSOLUTE
Dirección de contaje positiva
Positive counting direction
Modelo estándar / Standard model

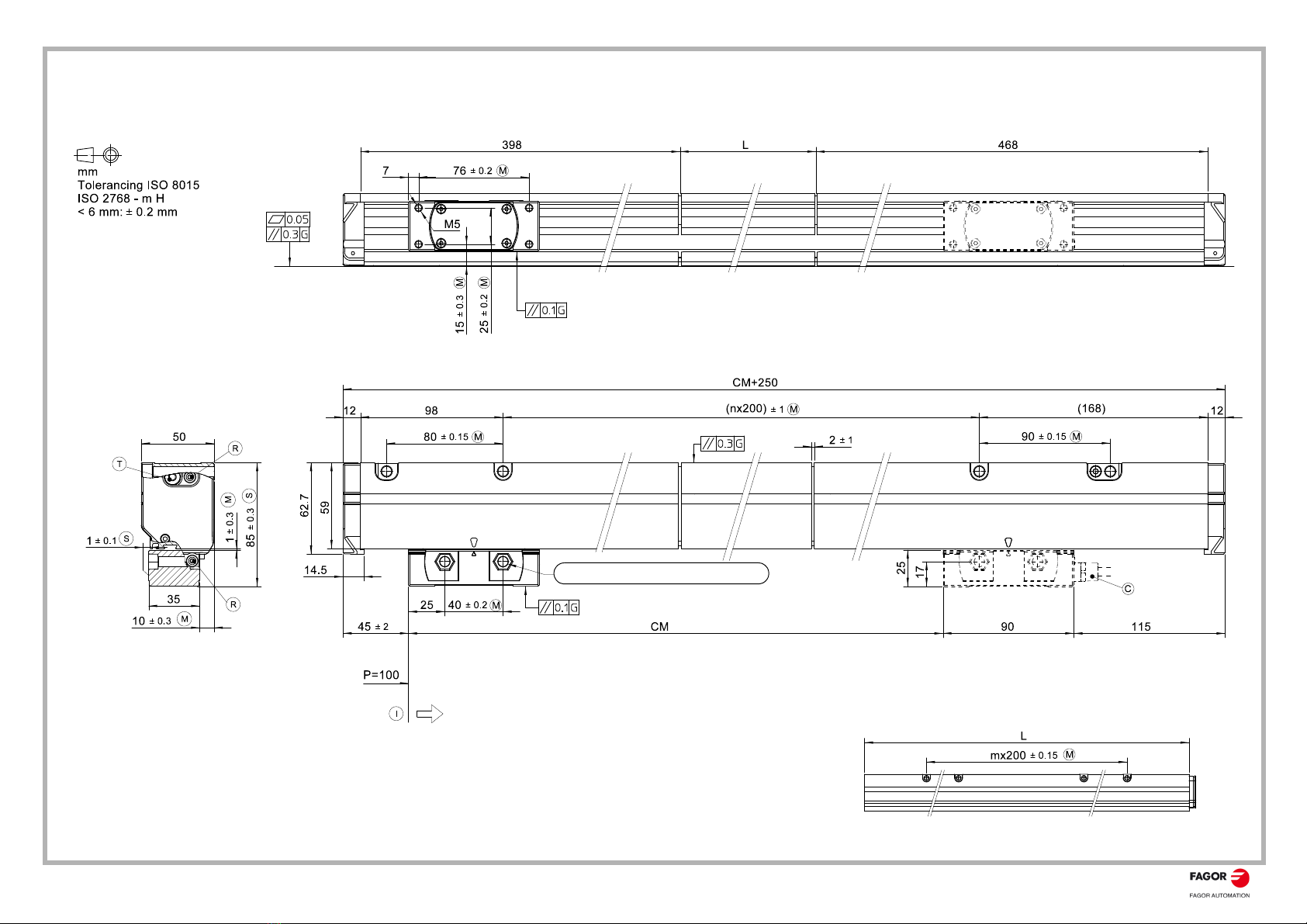

Dimensiones de la unidad de módulo
Module unit dimensions
2 x M8 Cabeza ESTÁNDAR / STANDARD head
2 x M6 Cabeza OPCIONAL / OPTIONAL head
Dimensiones y opciones de montaje / Dimensions and mounting options
L3 modular - v2104 - página / page 5 / 34
1
* DIN 912 M5 DIN 912 M6
DIN 125 D5.3 & DIN 125 D6.4
Pa = 5 Nm Pa = 8 Nm
Tornillo M6 especial
Special M6 screw
Cod.: 82620163
SW 5 / Pa = 6 Nm Nota: Resto de medidas como con la cabeza estándar
Note: Other ways, such as with a standard head
Opción cabeza con rosca M6 / Head option with M6 thread
M = Dimensión de montaje por parte del cliente
Assembly sizing set by customer
S = Dimensión de montaje alternativa por parte del cliente
Alternative assembly sizing set by the customer
C = Posibilidad de conectar a ambos lados
Can be connected to both sides
R = Posibilidad de conectar entrada de aire en ambos extremos
Can connect air intake at both ends
T = Tensor del fleje
Tape tensor
I = Comienzo de curso de medición
Beginning of measuring length
= Opciones de montaje / Mounting options
CM= Curso de medición / Measuring length
L = Longitud del módulo / Length of module
G = Guía máquina / Machine guide
Pa = Par de apriete / Tightening torque
SW= Tamaño de la llave hexagonal / Size of the hex wrench
2 3
1 2 3
1 2 3
L3 modular - v2104 - página / page 6 / 34
Con pasadores SUPERIORES / With TOP pins Con pasadores INFERIORES / With BOTTOM pins
Evitar zonas conflictivas como / Avoid problematic areas, such as:
- Uniones entre módulos / Connections between modules
- Alrededor de tornillos / Areas around bolts or screws

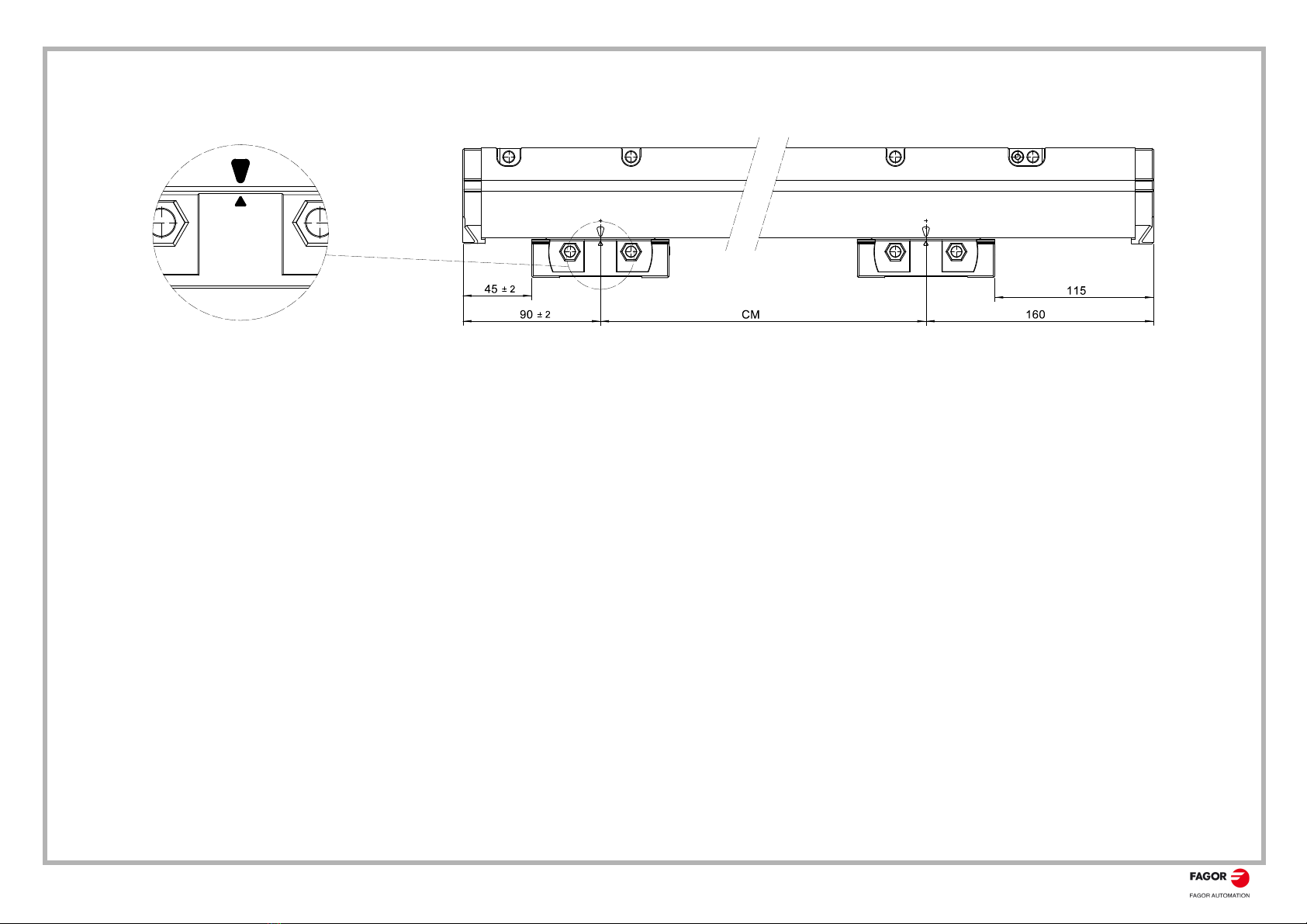

Montaje contra pasadores / Mounting on pins
L3 modular - v2104 - página / page 7 / 34
Las marcas triangulares del perfil definen el inicio y final del curso de medición.
Seleccionar el montaje de manera que el recorrido máximo del desplazamiento se encuentre dentro del curso de medición CM del encoder lineal.
The triangular profile marks define the start and end of the measuring length.
Select the assembly, so that the maximum travel movement is within the CM measuring length of the encoder.

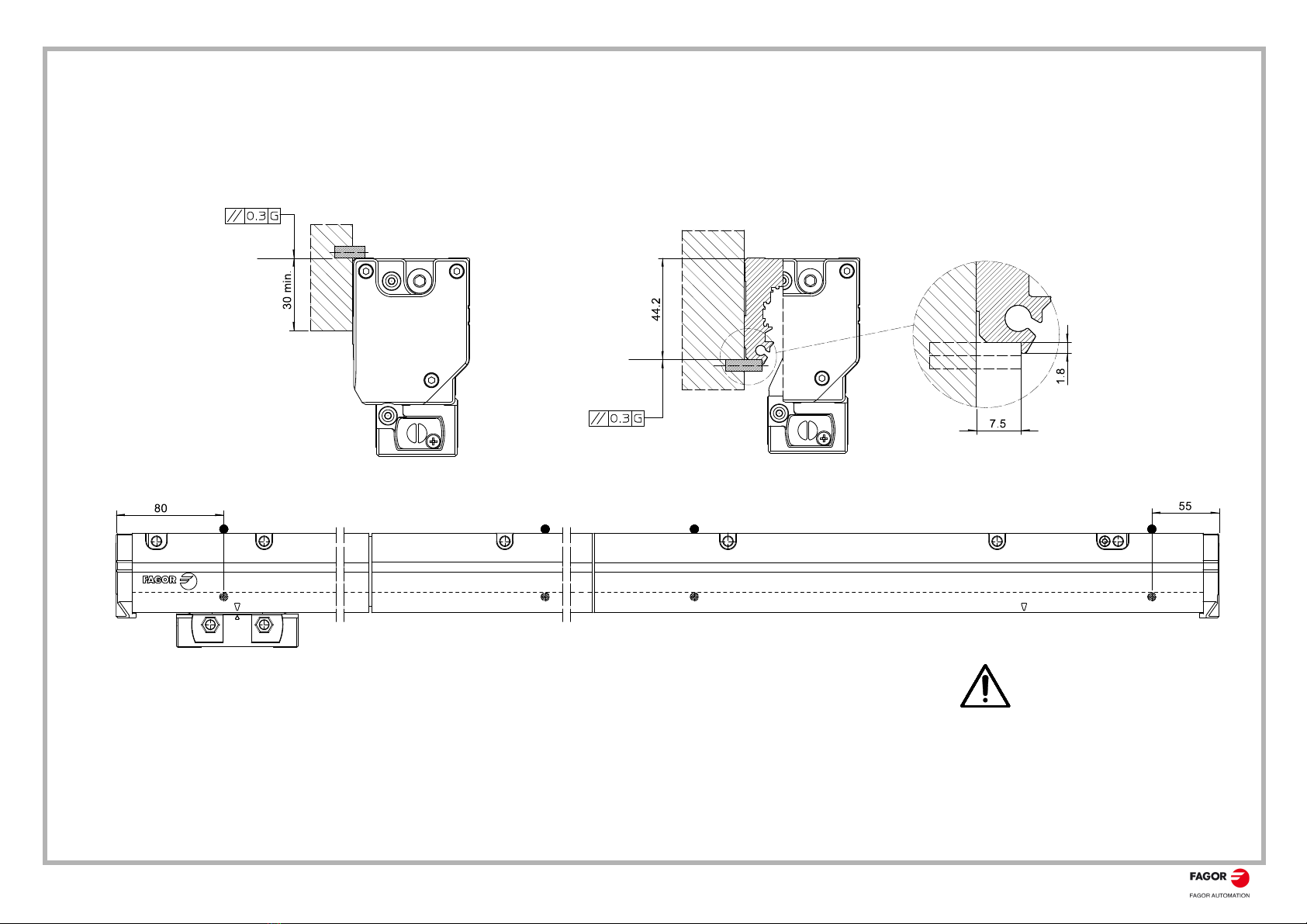

Tolerancias de montaje / Mounting tolerances
L3 modular - v2104 - página / page 8 / 34
Montar con los labios de estanqueidad no orientados a posibles fuentes de contaminación.
Assemble using sealing lips that do not face any possible source of contamination.
En ambientes muy contaminantes conviene proteger el encoder lineal.
Utilizar juntas de estanqueidad para evitar filtraciones.
In very contaminated environments, it is advisable to protect the encoder.
Use sealing joints to prevent leaks.
La superficie de montaje estará libre de pintura.
The mounting surface must be paint free.
Junta
Sealing
Joint
Condiciones de montaje / Mounting conditions
