ENCODER LINEAL MODELO: SV2A
LINEAR ENCODER MODEL: SV2A
MANUAL DE INSTALACION / INSTALLATION MANUAL
Manual Code: 14460208
Manual Version: 1606
Fagor Automation S. Coop.

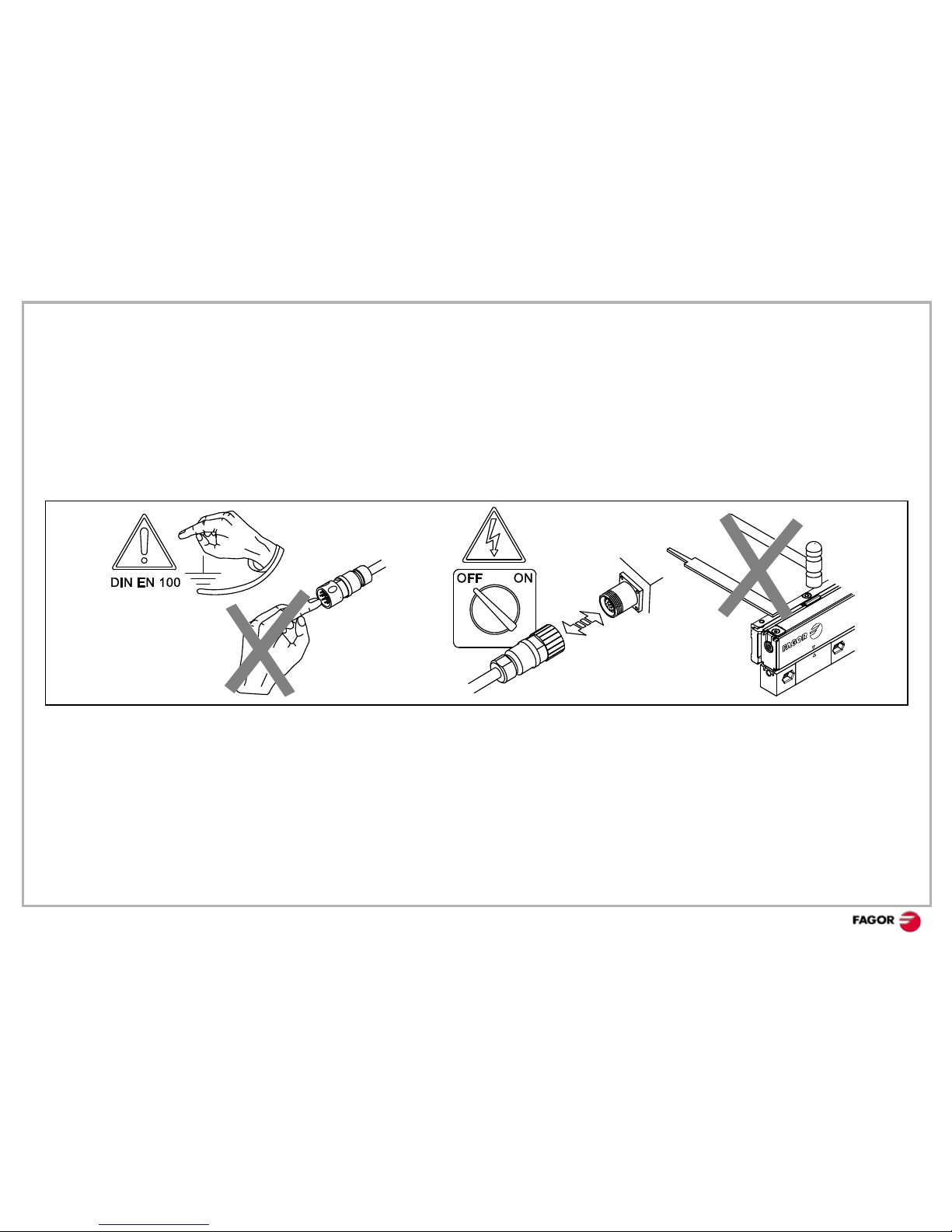

Precaución / Caution
SV2A - v1606 - página / page 1/16
Dimensiones / Dimensions
SV2A - v1606 - página / page 2/16
mm
Tolerancing ISO 8015
ISO 2768 - mH
< 6 mm: ±0.2 mm
CM = Curso de medición / Measuring length
G = Guía máquina / Machine guideway
P = Posición absoluta / Absolute position
(A) no golpear la cabeza contra los extremos de la regla / do not run the head into the ends of the scale
(B) marcas alineadas = comienzo de CM / aligned marks = beginning of measuring length
(A)
(B)
Absoluta
Absolute
SV2A - v1606 - página / page 3/16
mm
Tolerancing ISO 8015
ISO 2768 - mH
< 6 mm: ±0.2 mm
Simétrico
Symmetrical
Dimensiones soporte / Support dimensions
* para/for CM > 270 mm
** para/for CM > 570 mm
*** para/for CM > 670 mm
*** *
**
Posibilidades de montaje / Mounting possibilities
SV2A - v1606 - página / page 4/16
Realizar los agujeros para amarrar la regla.
El área sobreada debe estar libre de pintura.
Make the holes to secure the scale.
The shaded area must be free of paint.
Opciones de montaje de la regla.
r.u. = rosca útil
Pa = par de apriete
Scale mounting possibilities
r.u. = useful thread
Pa = tightening torque
SV2A - v1606 - página / page 5/16
(**) Material exclusivo suministrado por Fagor. Código indicado para realizar pedido de unidades adicionales
Exclusive material supplied by Fagor. Code shown for ordering additional units.
(SW) Tamaño de la llave hexagonal / Size of Allen wrench
Opción cabeza con rosca / Threaded head option
SV2A - v1606 - página / page 6/16
Evitar orientar los labios de estanqueidad a la exposición de posibles
fuentes de contaminación
Avoid orienting the sealing lips towards pollution sources
En ambientes muy contaminantes, conviene proteger la regla.
Utilizar juntas de estanqueidad para evitar filtraciones
In very polluted environments, the scale should be protected.
Use seals to prevent filtrations.
Junta de estanqueidad / Seal
Posibilidades de montaje, tolerancias / Mounting possibilities, tolerances
Montaje sobre tope máquina
Mounting against the machine
Montaje sobre pasadores
Mounting on dowel pins
OPCIONES DE MONTAJE CON TORNILLOS M6 / M6 SCREW MOUNTING OPTIONS
Agujero central / middle hole Resto de agujeros
Rest of holes
Cotas de montaje en página 8
Mounting dimensions on page 8
Cotas de montaje en página 9
Mounting dimensions on page 9
Premontar y alinear el soporte de la regla;
una vez premontada, apretar los tornillos
Premount and align the encoder support;
Once premounted, tighten the bolts
SV2A - v1606 - página / page 7/16
SV2A - v1606 - página / page 8/16

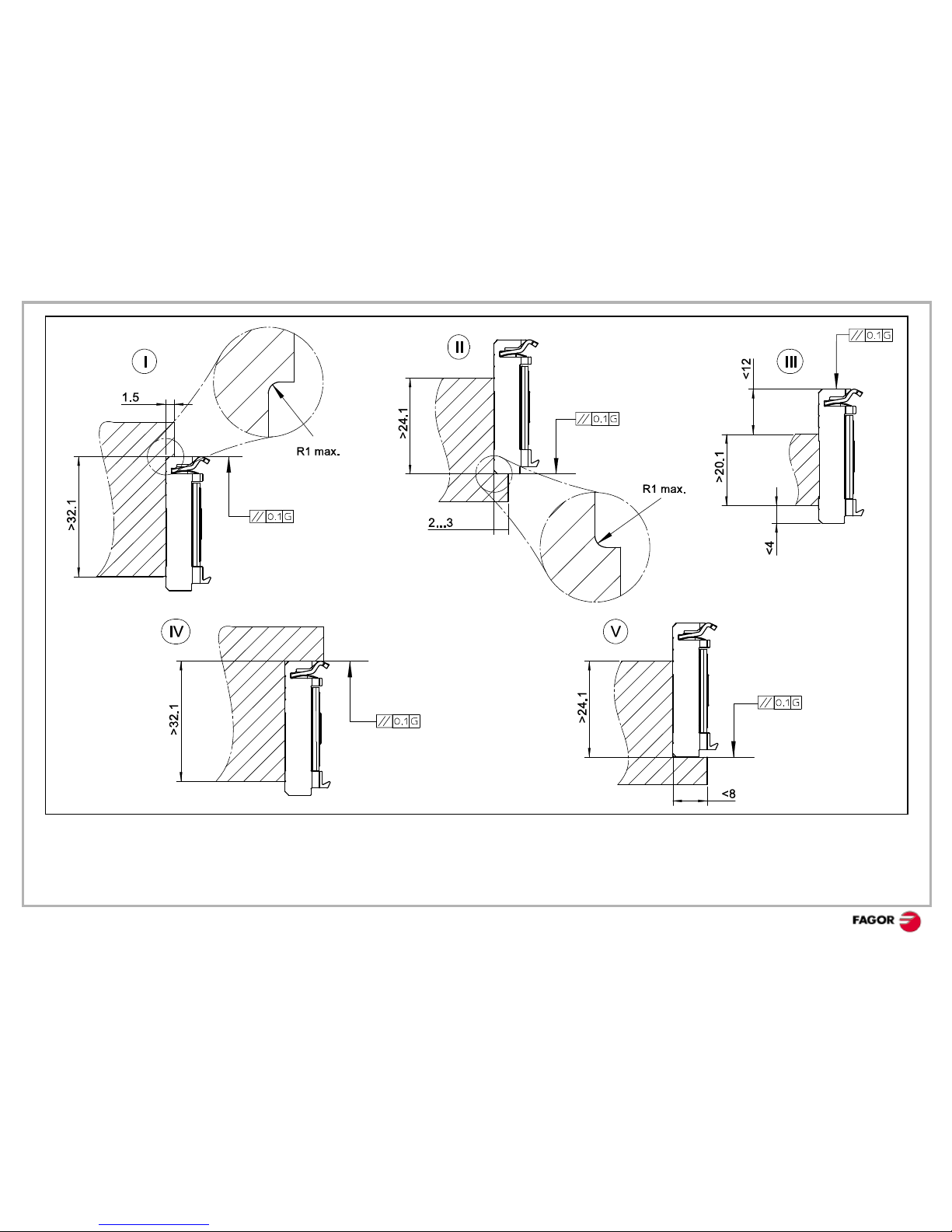

La regla puede fijarse en el soporte por arriba y por abajo. Dibujos I, II y III
La regla puede fijarse en el soporte sólamente por abajo. Dibujo IV
La regla puede fijarse en el soporte sólamente por arriba. Dibujo V
The encoder may be mounted on the support from the top and bottom. I, II & III
The encoder may be mounted on the support only from the bottom. IV
The encoder may be mounted on the support only from the top. V
