Fagor SV3BM Manuale utente
ENCODER LINEAL MODELO: SV3BM
LINEAR ENCODER MODEL: SV3BM
MANUAL DE INSTALACIÓN / INSTALLATION MANUAL
Manual Code: 14460330
Manual Version: 2011

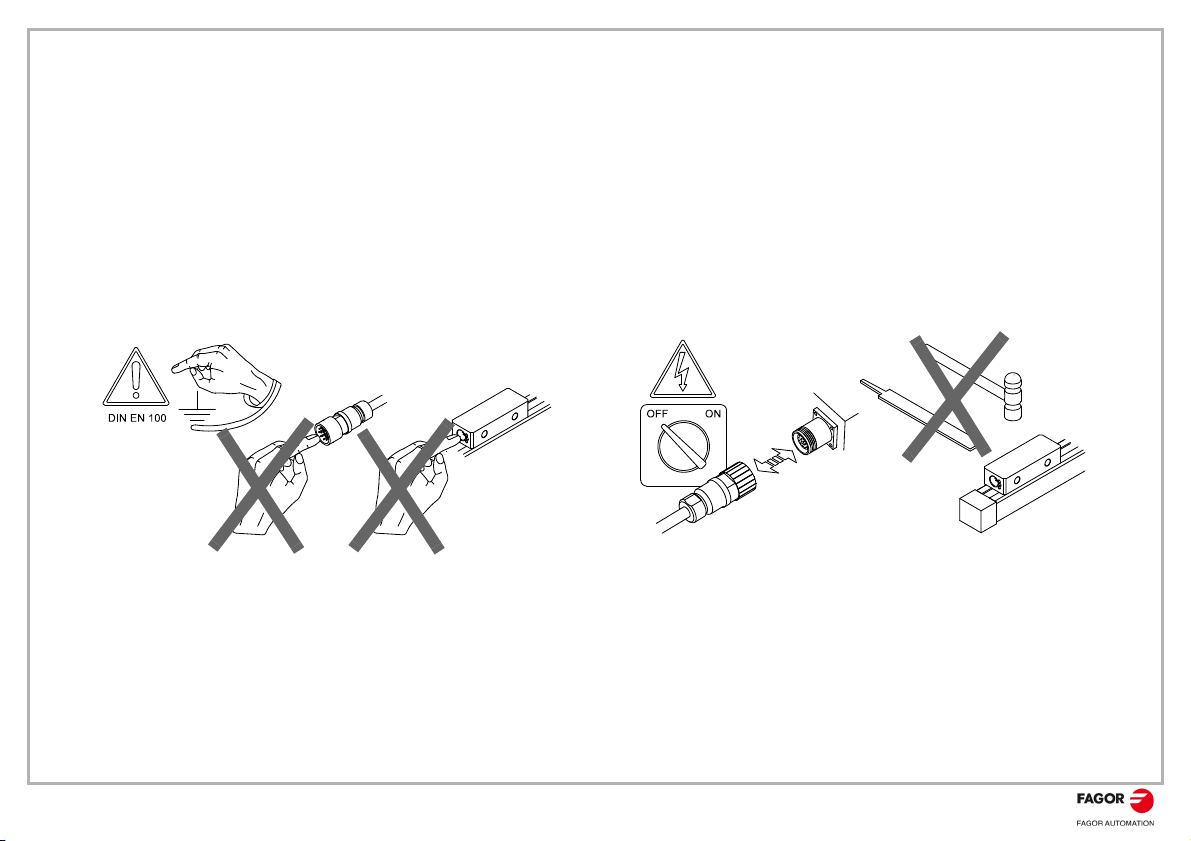

Precaución / Caution
SV3BM - v2011 - página / page 1/11
SV3BM - v2011 - página / page 2/11

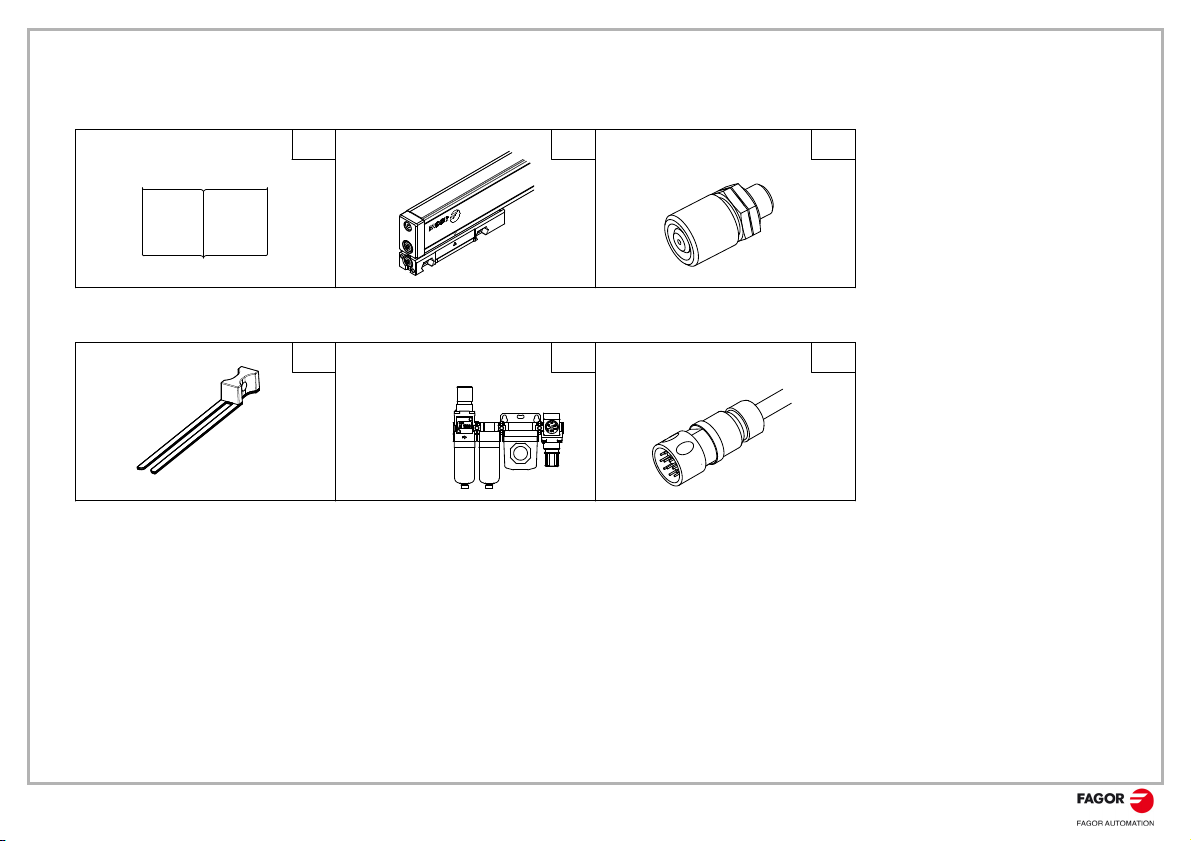

ELEMENTOS SUMINISTRADOS / SUPPLIED PARTS
Instrucciones de montaje
Mounting instructions
Encoder lineal
Linear encoder
IG EL
ACCESORIOS SUMINISTRADOS POR SEPARADO / ACCESSORIES SUPPLIED SEPARATELY
Galga de montaje
Mounting gauge
Cod.: 82620202
Filtro de aire y accesorios
Compressed air and accessories
Cod.: 02200004
G FA Cable y accesorios
Cable and accessories
Racor recto
Straight fitting
CA
RA

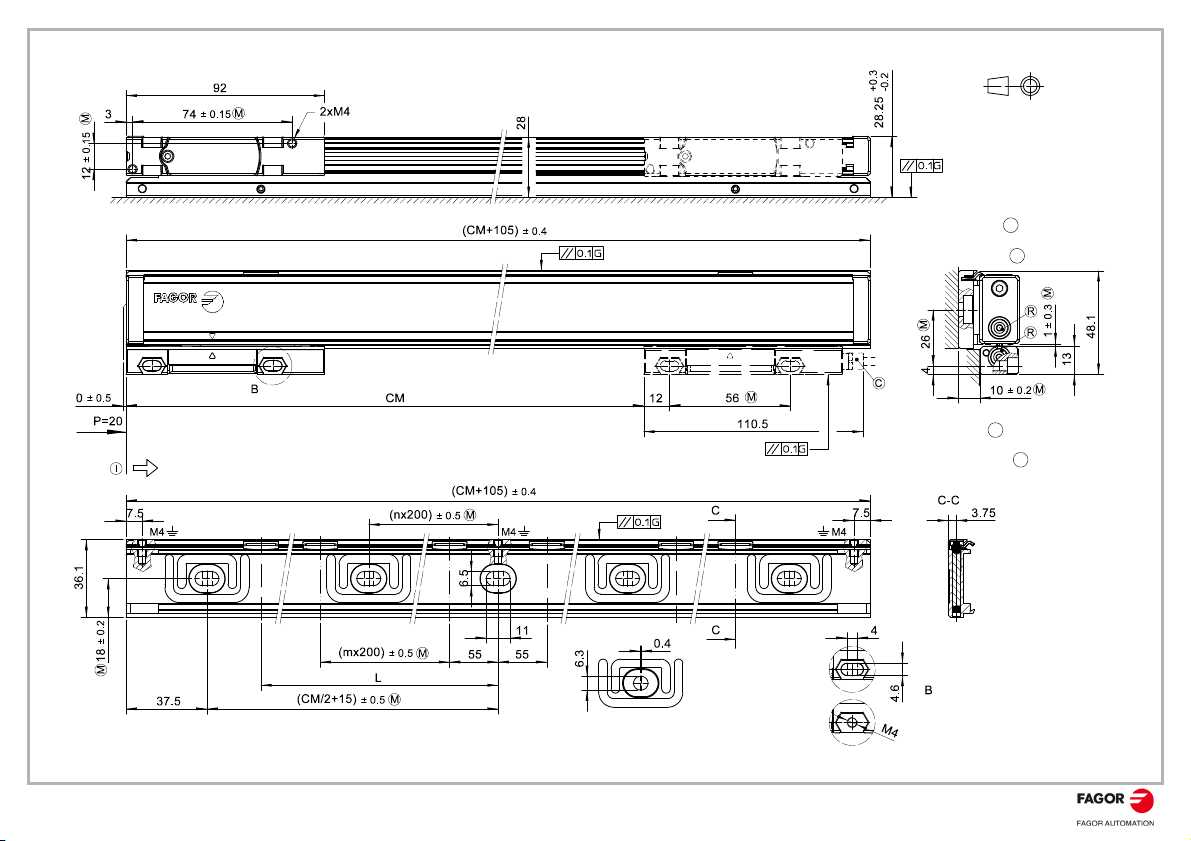

Dimensiones y opciones de montaje / Dimensions and mounting options
SV3BM - v2011 - página / page 3/11
Dirección de contaje positiva
Positive counting direction
Absoluta
Absolute
Cabeza ESTANDAR
STANDARD head
Cabeza OPCIONAL
OPTIONAL head
mm
Toleracing ISO 8015
ISO 2768 - mH
< 6 mm: 0.2 mm
Mismas cotas para montaje inverso
(Conector C a la izquierda)
Same dimensions for reverse
mounting (Left C connector)
Montaje recomendado
(Conector C a la derecha)
Recommended mounting
(Connector C to the right)
Dimensiones con la
ARANDELA (Recomendado)
Dimensions using WASHER
(Recommended)
M = Dimensión de montaje por parte del cliente
Assembly sizing set by customer
C = Conector
Connector
R = Posibilidad de conectar entrada de aire en ambos extremos
Can connect air intake at both ends
I = Comienzo curso de medición
Beginning of measuring length
CM = Curso de medición / Measuring length
G = Guía máquina / Machine guide
Pa = Par de apriete / Tightening torque
SW = Tamaño de la llave hexagonal / Size of the hex wrench
1) = Elementos suministrados / Supplied parts
= Opciones de montaje / Mounting options
CM70 120170220270320370420470520570
L 37.5 55 75 100 115 140 175 200 225 250 275
CM 620 670 720 770 820 920
1020 1070 1140 1240 1340
L 300325350375400450500515555610655
CM
1440 1540 1640 1740 1840 2040
L 710 760 810 855 910
1010
1 2 3
SV3BM - v2011 - página / page 4/11
Tornillo M4 especial
Special M4 screw
Cod.: 82620162
SW 3 / Pa = 2 Nm
Nota: Resto de medidas como con la cabeza estándar
Note: Other dimensions, such as with a standard head

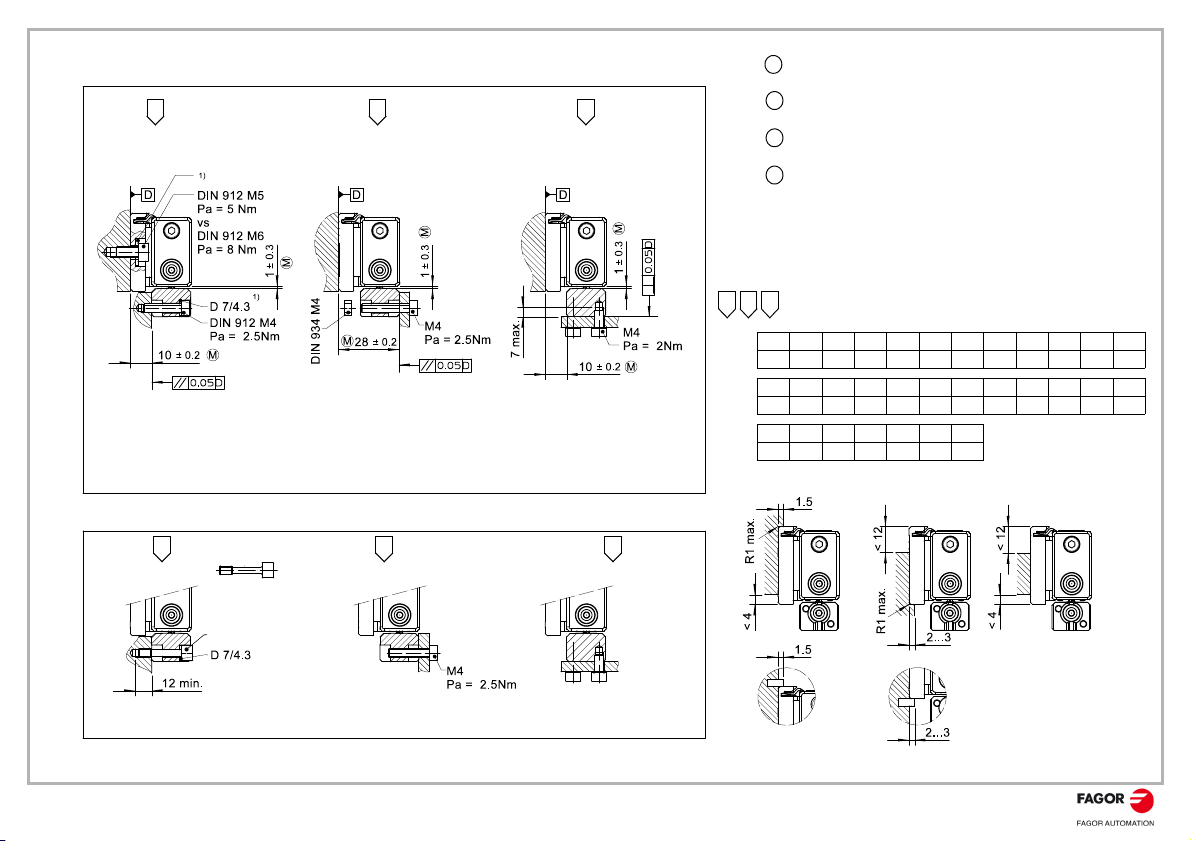

Posibilidades de montaje / Mounting possibilities
Opción cabeza con rosca M4 / Head option with M4 thread
1 2 3
1 2 3
Tolerancias de montaje / mounting tolerances

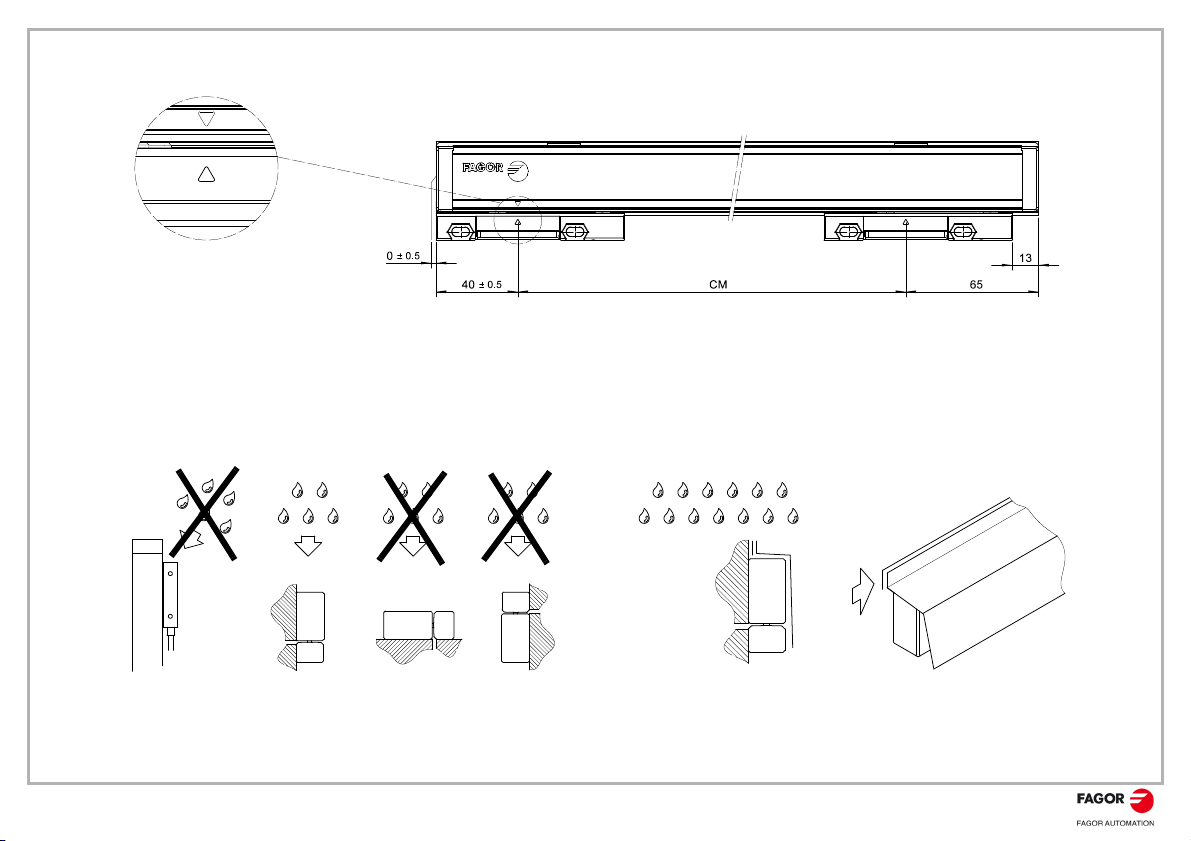

Condiciones de montaje / mounting conditions
SV3BM - v2011 - página / page 5/11
Las marcas triangulares del perfil definen el inicio y final del curso de medición.
Seleccionar el montaje de manera que el recorrido máximo del desplazamiento se encuentre dentro del curso de medición CM de la regla.
The triangular profile marks define the start and end of the measuring length.
Select the assembly, so that the maximum travel movement is within the CM measuring length of the encoder.
Junta
Sealing
Joint
Montar con los labios de estanqueidad no orientados a posibles fuentes de
contaminación.
Assemble using sealing lips that do not face any possible source of
contamination.
En ambientes muy contaminantes conviene proteger la regla.
Utilizar juntas de estanqueidad para evitar filtraciones.
In very contaminated environments, it is advisable to protect the encoder.
Use sealing joints to prevent leaks.

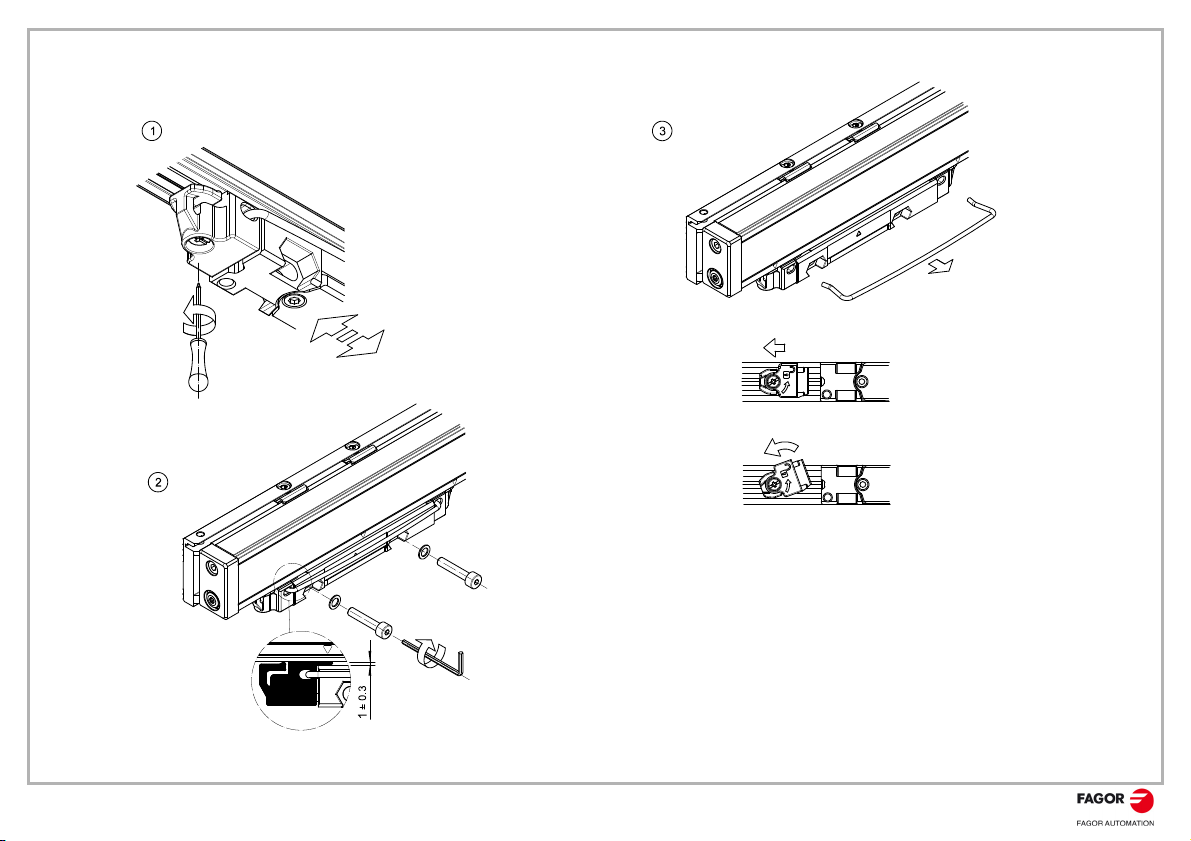

Montaje de la cabeza / Reader head mounting
SV3BM - v2011 - página / page 6/11
DIN 912 M4
Pa = 2.5 Nm
(para más opciones consultar el apartado:
Dimensiones y opciones de montaje)
(for further options, see section: Assembly
sizes and options)
1. Aflojar los tornillos de las piezas de embalaje y posicionar la cabeza.
2. Fijar la cabeza (para más dimensiones y tolerancias de montaje consultar el
apartado: Dimensiones y opciones de montaje).
- Garantizar la distancia de 1
0,3 mm en toda la longitud de la regla.
- Opciones: a. Con las piezas de embalaje suministradas con sus tornillos
apretados.
b. Con la galga de montaje G.
3. Quitar las piezas de embalaje.
1. Loosen the screws on the packing pieces and position the head.
2. Attach the head (for other mounting sizes and tolerances see section: Dimensions
and mounting options).
- Ensure there is a 1
0,3
mm clearance along the entire length of the encoder.
- Options: a. With the supplied packing pieces and their tightened screws.
b. With the mounting gauge G.
3. Remove the packing pieces.

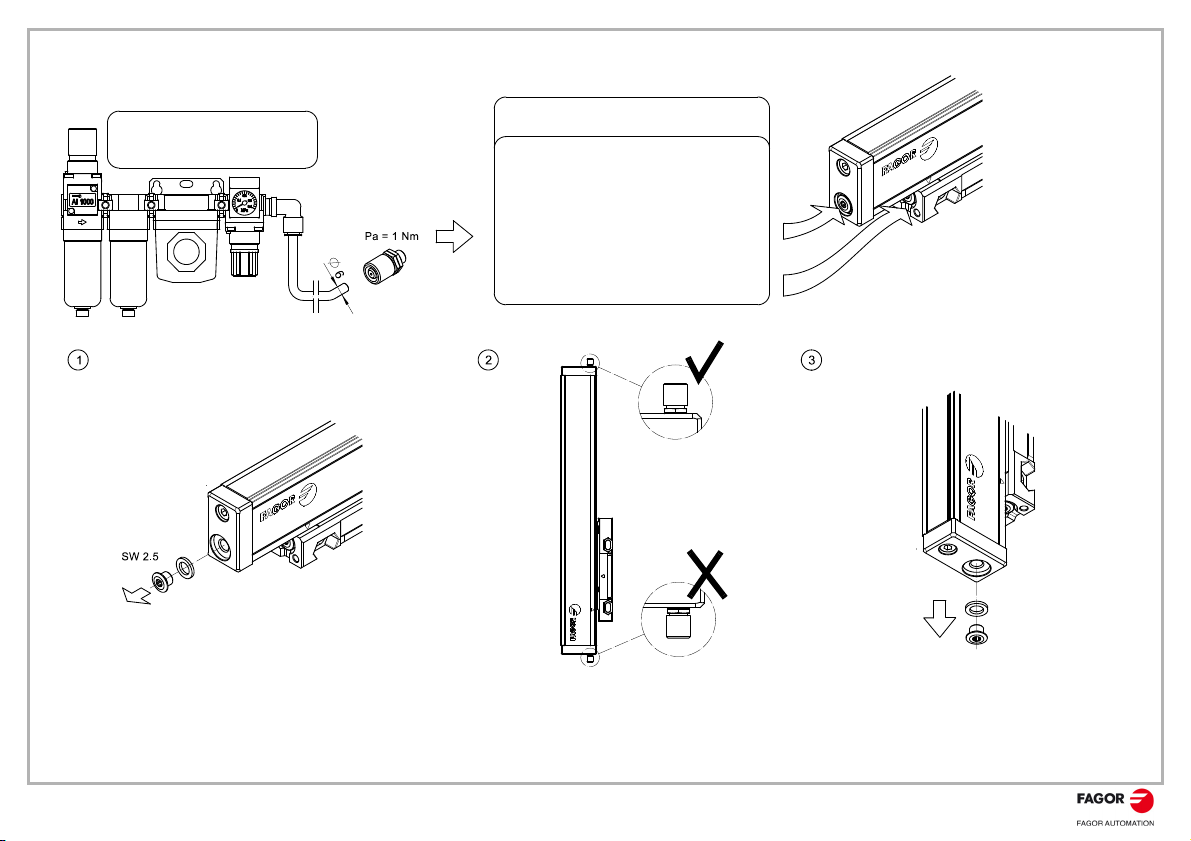

Conexión equipo de aire / Connecting air equipment
SV3BM - v2011 - página / page 7/11
Unidades de Filtro de Aire Fagor
Fagor Air Filter Units
Cod.: 02200004
Para IP-64
For IP-64
1 bar
10 l/min
DIN ISO 8573-1
Tamaño de particula
Particle size - (Class 1) - Max. 0.1 m
Punto de rocio
Dewpoint - (Class 4) - (7 bar) 3ºC
Contenido residual de aceite
Residual oil content - (Class 1) - 0.01 mg/m
3
Cod.: 82620172 *
Existe la posibilidad de presurizar la cabeza lectora y la regla para minimizar la entrada de
contaminación desde el exterior. (Fagor suministra unidades de aire específicas a tal efecto).
1. Extraer el tornillo de donde se va a meter el aire.
2. En montajes verticales no hay que meter el aire por la parte inferior.
3. En instalaciones verticales conviene quitar el tapón de aire inferior para favorecer el drenaje.
* Material exclusivo suministrado por Fagor
You can pressurize the reader head and the encoder to reduce any contamination from
entering from the outside. (Fagor supplies specific air units for this purpose).
1. Remove the screw from where the air is going to enter.
2. For vertical assemblies, do not run air through the bottom.
3. For vertical installations, it is advisable to remove the lower air cap to allow for drainage.
* Exclusive material supplied by Fagor
Características eléctricas / Electrical characteristics
SV3BM01 SV3BM10
Alimentación / Power supply 5 V ± 10%, 250 mA
Resolución / Resolution
0.001 µm 0.01 µm
Longitud de cable / Cable length 30 m / 99 ft
Radio de curvatura / Bending radius
Rígido / Rigid Flexible
Φ 6 mm > 24 mm > 60 mm
Φ 10 mm (con protección) / (with protection) > 35 mm > 60 mm
Φ 8 mm > 50 mm > 64 mm
SV3BM - v2011 - página / page 8/11

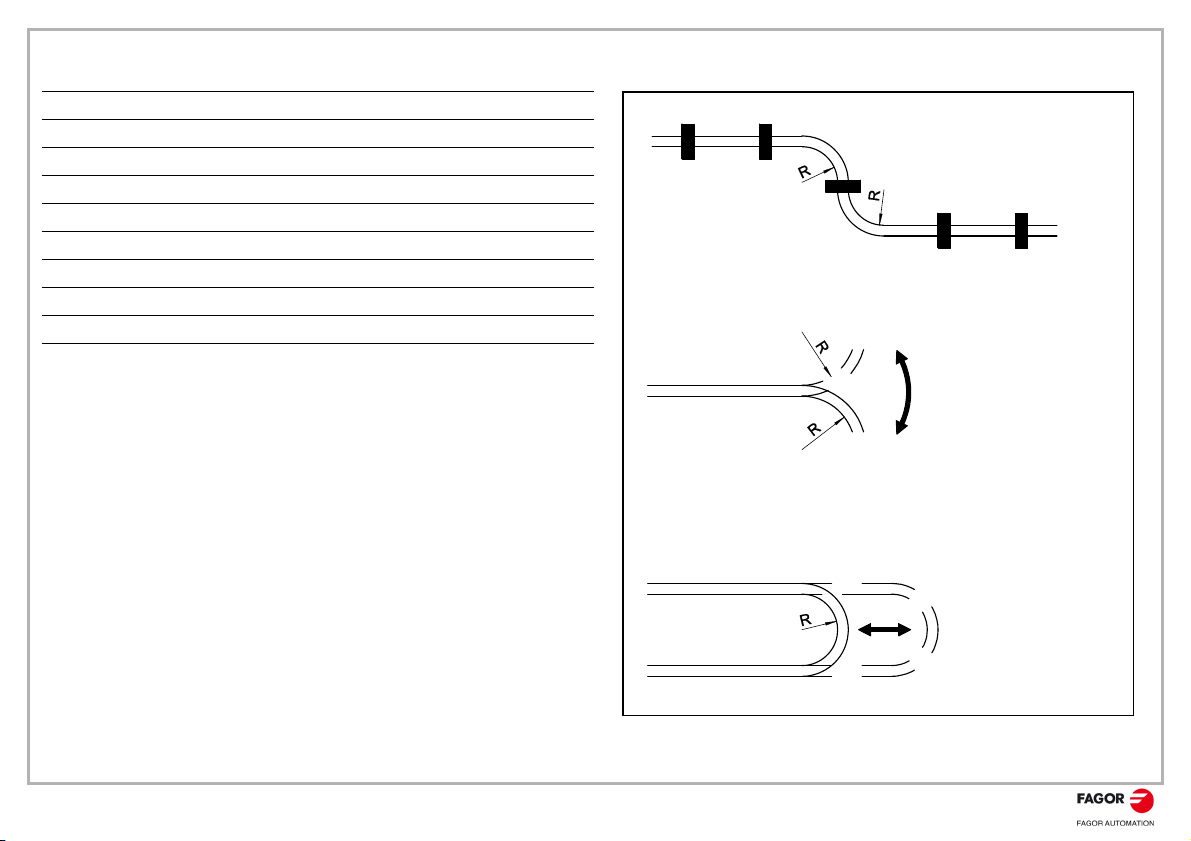

Montaje rígido con fijaciones
Rigid mounting with clamps
Flexionado común
Common bending
Flexionado común
Common bending
