ENCODER LINEAL MODELO: L UNITARIA

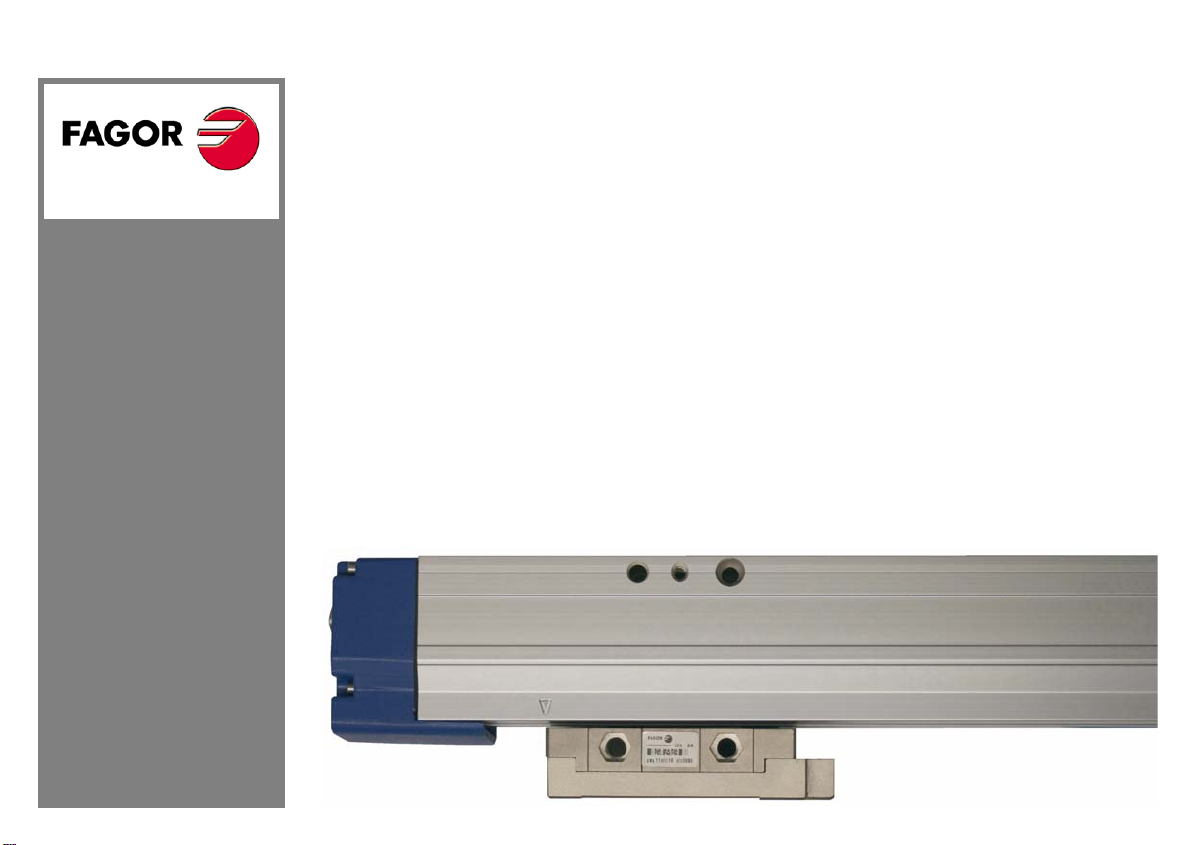

LINEAR ENCODER MODEL: L SINGLE
MANUAL DE INSTALACION
INSTALLATION MANUAL
Manual Code: 14460131
Manual Version: 1201
Fagor Automation S. Coop.
CONTENIDOS - CONTENTS
L unitaria - Page 1 / 9
Contenido
Contenidos
Dimensiones
Posibilidades de montaje
Tolerancias de montaje
Montaje
Contents
Contents
Dimensions
Mounting possibilities
Mountig tolerances
Mounting
Página
1
2 - 3
4
5
6 - 9
Page
1
2 - 3
4
5
6 - 9
DIN EN 100
ONOFF
MODELO ESTANDAR. STANDARD MODEL.
DIMENSIONES - DIMENSIONS
L unitaria - Page 2 / 9
25
30.5 CM + 240
CM + 301
76
7
25 4,754,75
78,5
200 200
n x 200
9,5
25
51,5
20 50 50 50
40,04 40,08
q x 50
580 80
4025
90
CM
0.3 G
0.05
0.1 G
INCREMENTAL Io
80
40,12
r x 80
CM = Curso de medición
CM = Measuring length
G = Guía máquina
G = Machine guideway
P = Posición absoluta
P = Absolute position
33 45 37
1ª Io
1st Io
1ª Io
1st Io
P=40
30.5
10
62
79 +2.5
-0.5
±1.5
±1.5
85 +2.5
-0.5
2.5 ±1.5
0.3 A
A
±0.15 ±0.15
±0.15 86,5
mm
Tolerancing ISO 8015
ISO 2768 - m H
< 6 mm: ± 0.2 mm
Io CODIFICADO / CODED Io
ABSOLUTA / ABSOLUTE
MODELO ESPEJO. MIRROR MODEL.
POSIBILIDADES DE MONTAJE - MOUNTING POSSIBILITIES
L unitaria - Page 3 / 9
30.5CM + 240
CM + 301
76 7
25 4,754,75
78,5
200200
n x 200
0.3 G
0.05
0.1 G
334537
30.5
10
62
79 +2.5
-0.5
±1.5
±1.5
85 +2.5
-0.5
2.5 ±1.5
±0.15
±0.15
±0.15
A
86,5
mm
Tolerancing ISO 8015
ISO 2768 - m H
< 6 mm: ± 0.2 mm
25
25
109,5
20 50 50 50
40,04 40,08
q x 50
580 80
4025
90 CM
INCREMENTAL Io
80
40,12
r x 80
CM = Curso de medición
CM = Measuring length
G = Guía máquina
G = Machine guideway
P = Posición absoluta
P = Absolute position
1ª Io
1st Io
1ª Io
1st Io
P=40
Io CODIFICADO
CODED Io
ABSOLUTA
ABSOLUTE
9,5
0.3 A
POSIBILIDADES DE MONTAJE - MOUNTING POSSIBILITIES
L unitaria - Page 4 / 9
A: Entradas de aire.
B: Tensor del fleje. A: Air intakes.
B: Tape tensor.
Es posible orientar la salida del conector a
ambos lados. Si se monta la regla verticalmente y no se
instalaningún equipodeaire,convienequitar
el tornillo de entrada de aire inferior.
The connector exit may be oriented at both
ends. Whenmountingthescaleverticallyandnoair
filter is installed, remove the bottom air intake
screw.
Montar con los labios de estanqueidad no
orientados a posibles fuentes de contami-
nación.
Mount it with the sealing lips facing away
from contaminating elements.
A
B
A
l
TOLERANCIAS DE MONTAJE - MOUNTING TOLERANCES
L unitaria - Page 5 / 9
Posibilidades de montaje y tolerancias.
Las marcas triangulares de la regla definen el inicio y el final del curso de medición.
Mounting possibilities and tolerances.
The triangle marks of the scale indicate the beginning and end of the measuring length.
0.5
62
0.03
0.1 G
10 45
0.1 G
0.5
79
0.1
15 25
0.1 G
±1.5
±1.5
±1.5 ±1.5
±0.3
G = Guía máquina
G = Machine guideway
MONTAJE - MOUNTING
L unitaria - Page 6 / 9
Aflojar los tornillos para posicionar la cabeza
en la zona de montaje.
Los soportes fijan la distancia de separación
(2.5 mm) entre la cabeza y la regla.
Loosen the screws to position the reader
head in the mounting area.
The supports set the 2.5 mm gap between
the reader head and the scale.
Realizar los agujeros para amarrar la regla.
Los agujeros de los pasadores se realizarán
más tarde.
El área marcada estará libre de pintura.
Make the holes to secure the scale.
The holes for the dowel pins will be made
later.
The marked area must be free of paint.
Premontar la regla y la cabeza lectora.
Montar todos los tornillos excepto en los extremos de la regla (ver figura). Premount the scale and the reader head.
Mount all the screws except at both ends of the scale (see drawing).
12 min.
10 min.
M5x50
DIN 912
Pa= 5 Nm
M6x35
DIN 912
Pa= 5 Nm
M6
M5x(L+10)
DIN 912
Pa= 4 Nm
L
DIN 433
M6
DIN 555
2.5 ±1.5
50
CM + 300
95
23
M6
M5
MONTAJE - MOUNTING
L unitaria - Page 7 / 9
Alinear la regla.
Terminar de apretar los tornillos de la regla y
la cabeza.
La figura muestra la zona en la que se ha de
palpar con el reloj.
Align the scale.
Finish tightening the screws of the scale and
the reader head.
The drawing shows the area to be dial indi-
cated.
Mecanizar a la vez la regla y la bancada a
diámetro 6H7.
Montar los dos pasadores a ambos lados de
la regla.
No meterlos hasta el fondo.
Machine the scale and the bed to a diameter
of 6H7 at the same time.
Mount the two dowel pins at both ends of the
scale.
Do not insert them all the way.
Quitar los dos tornillos que trae la regla a am-
bos lados.
Terminar de introducir los dos pasadores.
Remove the two screws of the scale at both
ends.
Finish inserting the two dowel pins.
Montar los tornillos en los dos extremos.
Quitar los soportes de la cabeza. Mount the screws at both ends.
Remove the reader head supports.
14 min.
DIN 7979-C 6x60 St
Ø6 H7
1 aprox.
1
2
DIN 433
+
M5x50
DIN 912
Pa= 5 Nm
0.3 G
G = Guía máquina
G = Machine guideway
L unitaria - Page 8 / 9
MONTAJE - MOUNTING
En ambientes muy contaminantes conviene
proteger la regla.
Utilizar juntas de estanqueidad paraevitar fil-
traciones.
In very polluted environments, the scale
should be protected.
Use seals to prevent filtration.
Realizar una comprobación de la correcta
deriva a tierra de la regla. Check for proper scale grounding.
Existe la posibilidad de presurizar la cabeza lectora y la regla para minimizar la entrada de
contaminación desde el exterior.
Fagor suministra unidades de aire expecíficas a tal efecto.
There is a possibility to pressurize the reader head and the scale to minimize contamination
from the outside.
Fagor supplies the air units for that.
< 1
1 bar
10 l/min.
DIN ISO 8573-1
Tamaño de particula
Particle size - (Class 1) - Max. 0.1µm
Punto de rocio
Dewpoint - (Class 4) - (7 bar) 3ºC
Contenido residual de aceite
Residual oil content - (Class 1) - 0.01 mg/m³
Unidades de Filtro de Aire Fagor
Fagor Air Filter Units
Modelos AI-400 Models
AI-500
Para IP-64
For IP-64
Pa= 1 Nm
