ENCODER LINEAL MODELO: G2A
LINEAR ENCODER MODEL: G2A
MANUAL DE INSTALACION / INSTALLATION MANUAL
Manual Code: 14460201
Manual Version: 1601
Fagor Automation S. Coop.

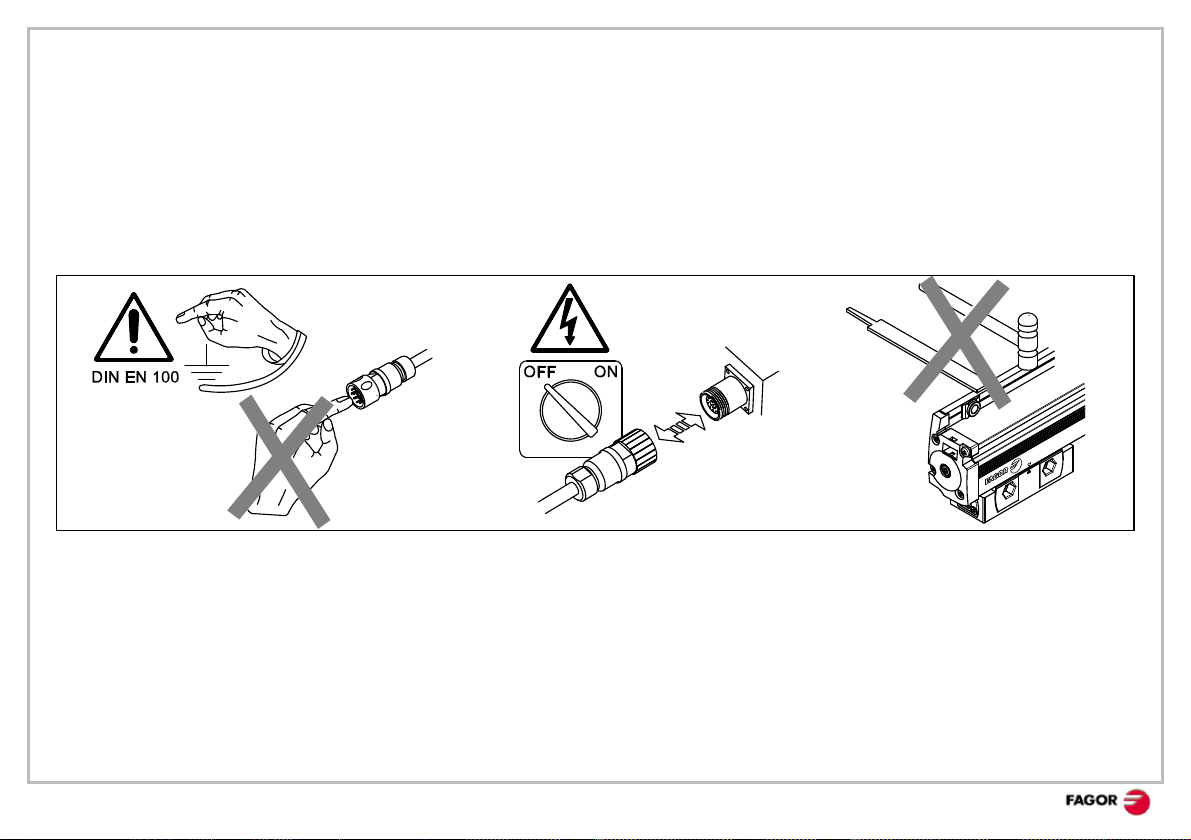

Precaución / Caution
G2A - v1601 - página / page 1/13

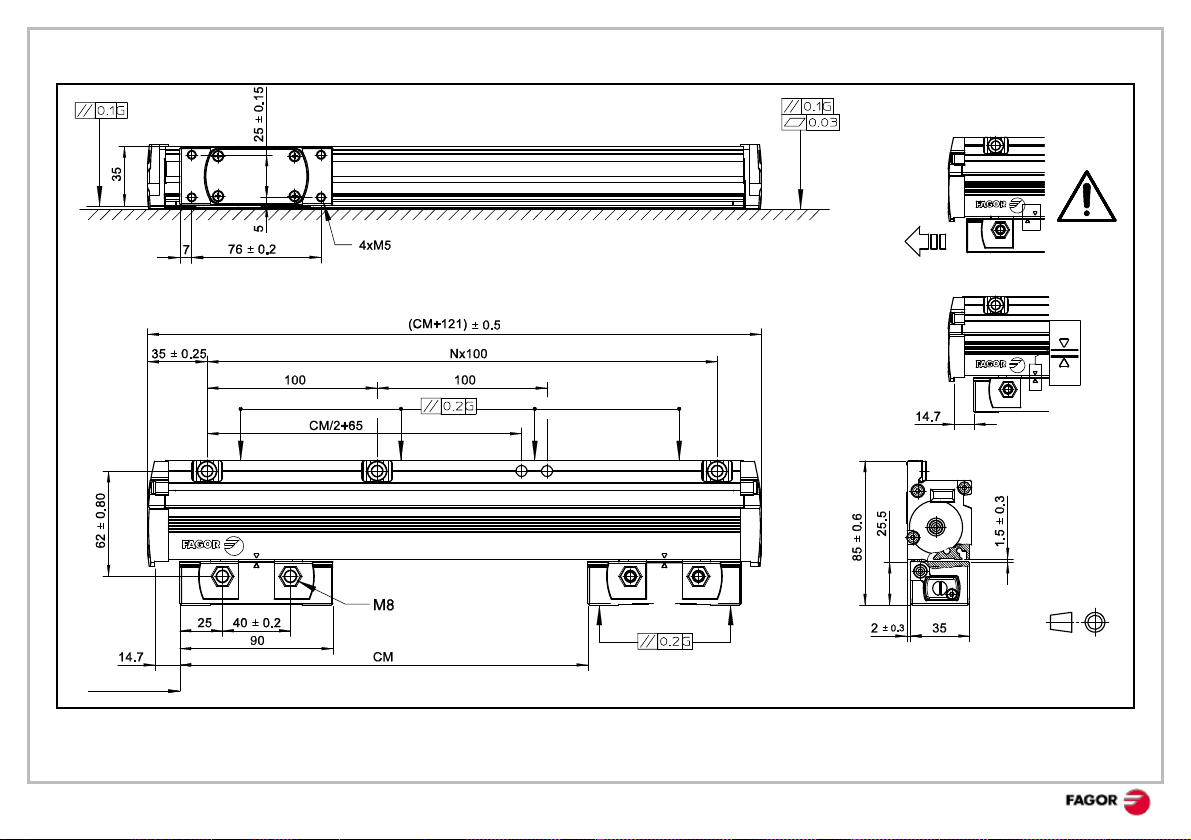

Dimensiones / Dimensions
G2A - v1601 - página / page 2/13
mm
Tolerancing ISO 8015
ISO 2768 - mH
< 6 mm: ±0.2 mm
CM = Curso de medición / Measuring length
G = Guía máquina / Machine guideway
(A) no golpear la cabeza contra los extremos de la regla / do not run the head into the ends of the scale
(B) marcas alineadas = comienzo de CM / aligned marks = beginning of measuring length
(A)
(B)
Absoluta P=20
Absolute P=20
Posibilidades de montaje / Mounting possibilities
G2A - v1601 - página / page 3/13

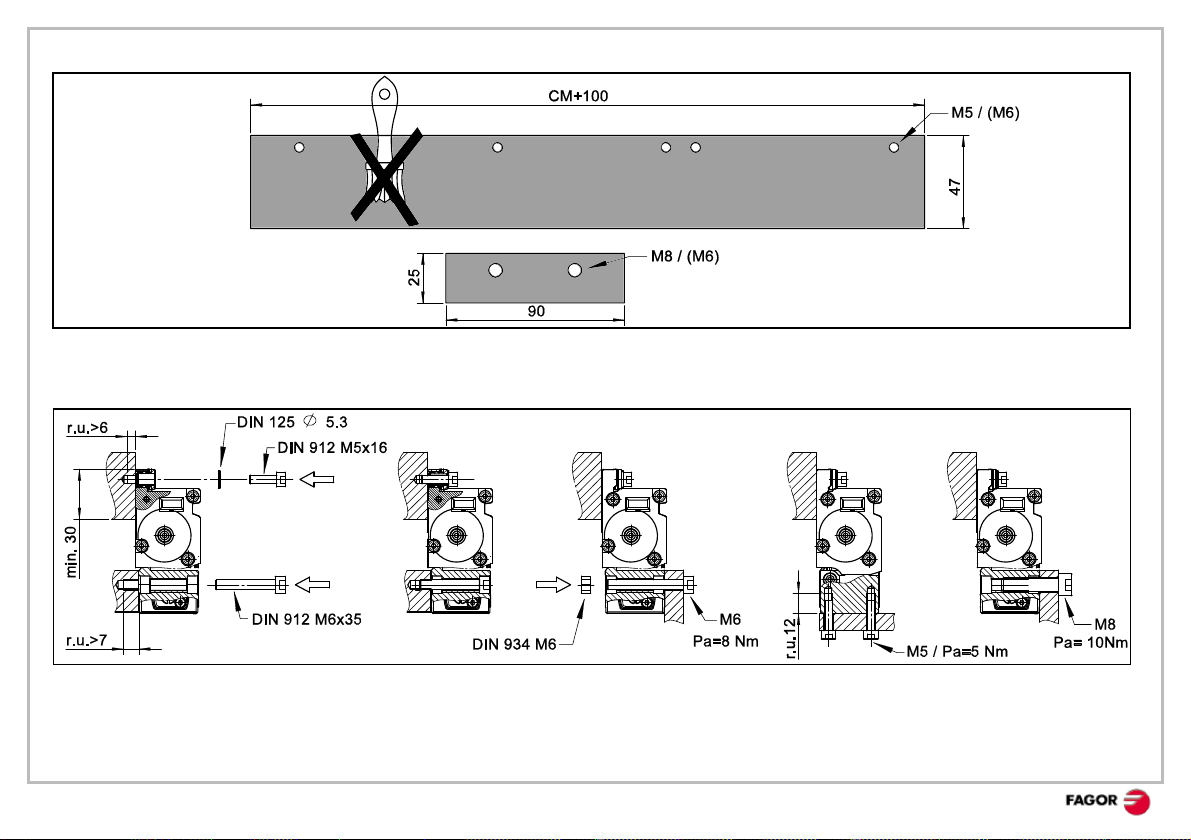

Realizar los agujeros para amarrar la regla.
El área sobreada debe estar libre de pintura.
Make the holes to secure the scale.
The shaded area must be free of paint.
Opciones de montaje de la regla.
r.u. = rosca útil
Pa = par de apriete
Scale mounting possibilities
r.u. = useful thread
Pa = tightening torque
G2A - v1601 - página / page 4/13
(**) Material exclusivo suministrado por Fagor. Código indicado para realizar pedido de unidades adicionales
Exclusive material supplied by Fagor. Code shown for ordering additional units.
(SW) Tamaño de la llave hexagonal / Size of Allen wrench

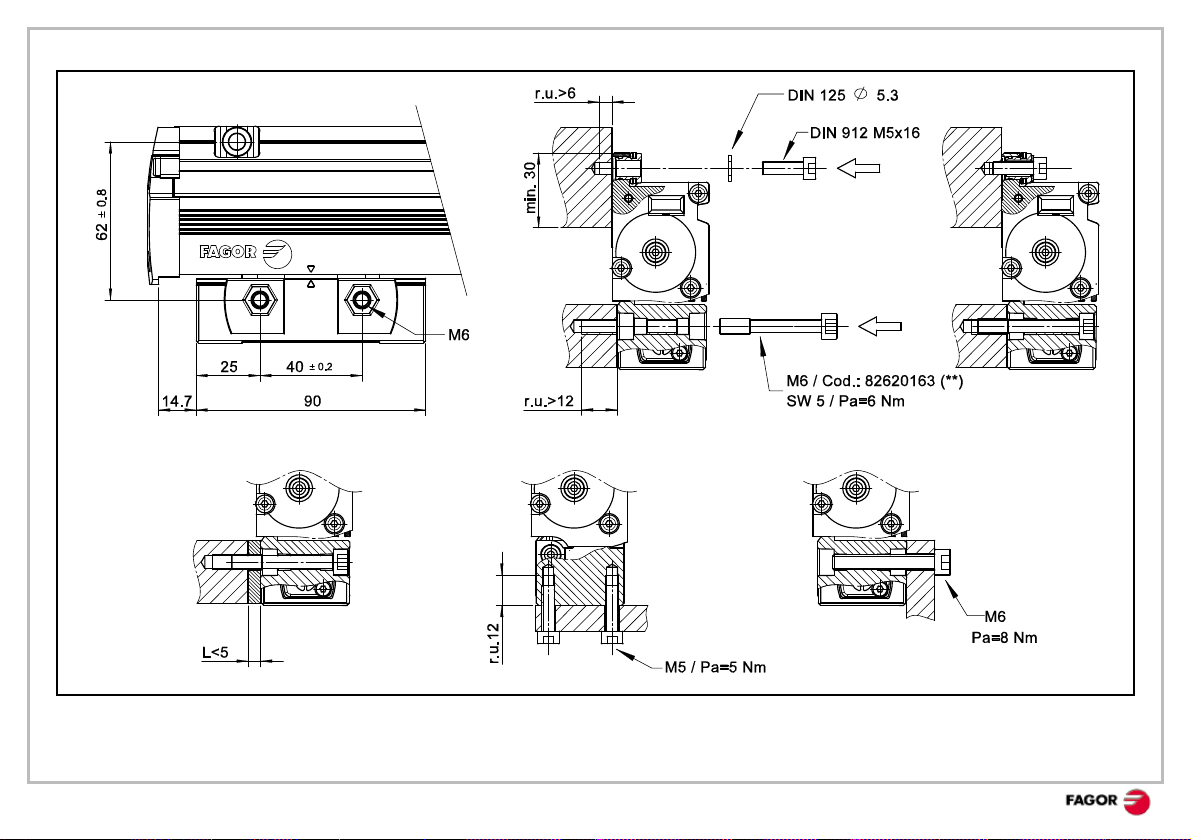

Opción cabeza con rosca / Threaded head option
G2A - v1601 - página / page 5/13

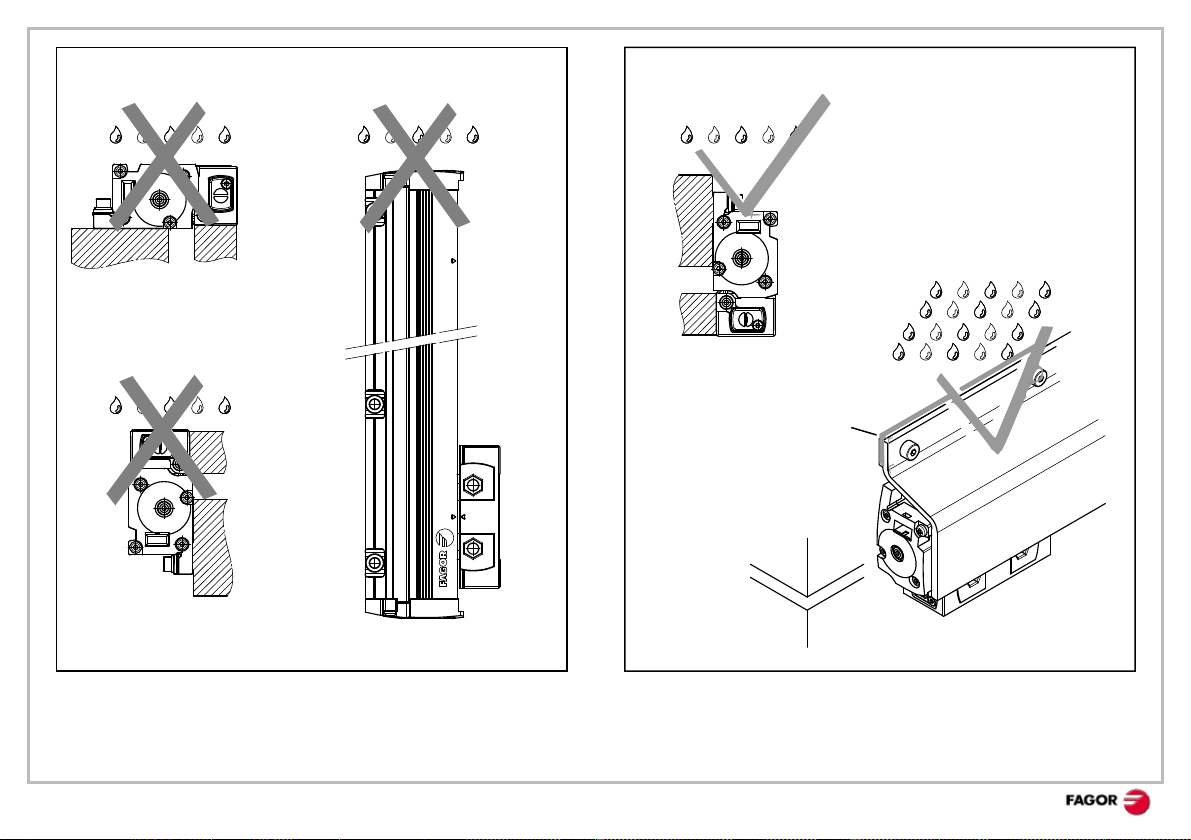

Junta de estanqueidad / Seal
Evitar orientar los labios de estanqueidad a la exposición de posibles
fuentes de contaminación
Avoid orienting the sealing lips towards pollution sources
En ambientes muy contaminantes, conviene proteger la regla.
Utilizar juntas de estanqueidad para evitar filtraciones
In very polluted environments, the scale should be protected.
Use seals to prevent filtrations.

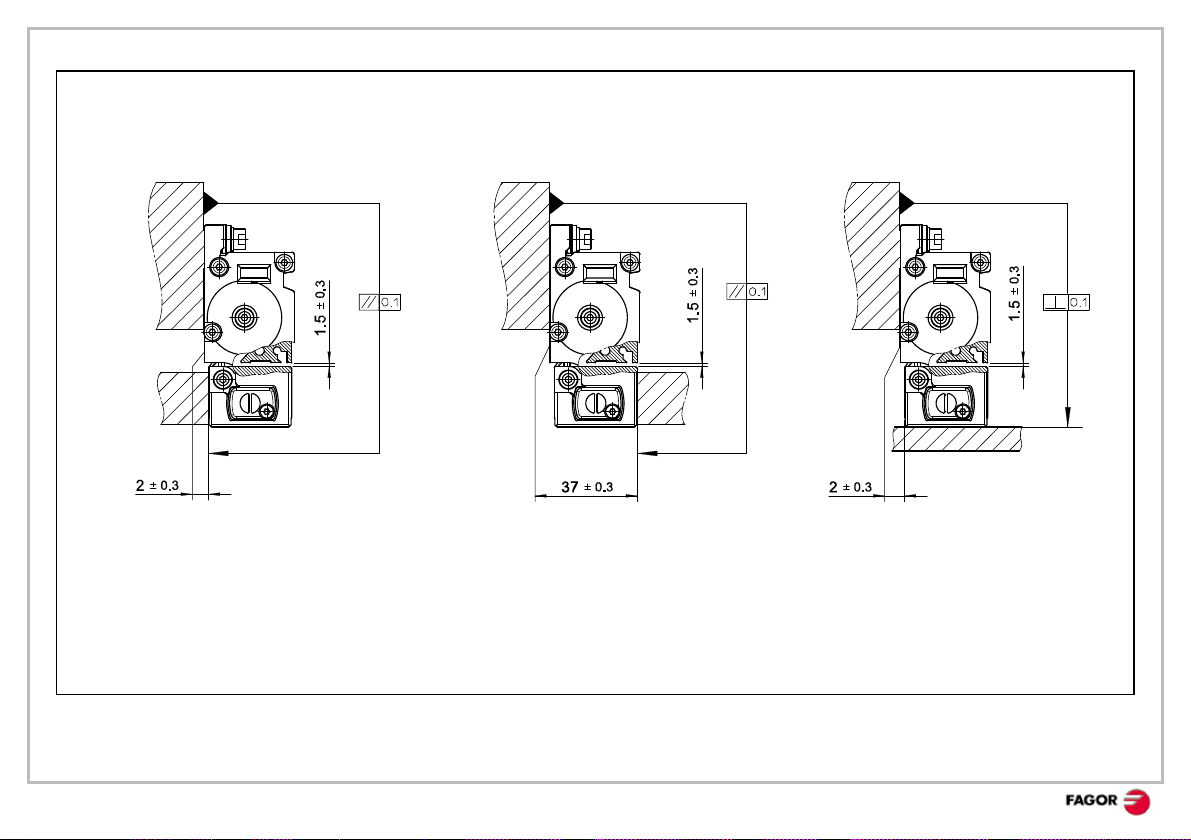

P
os
ibilid
a
d
es
d
e mon
t
a
j
e,
t
o
l
eranc
i
as
/
M
oun
ti
ng poss
ibiliti
es,
t
o
l
erances
G2A - v1601 - página / page 6/13
G2A - v1601 - página / page 7/13

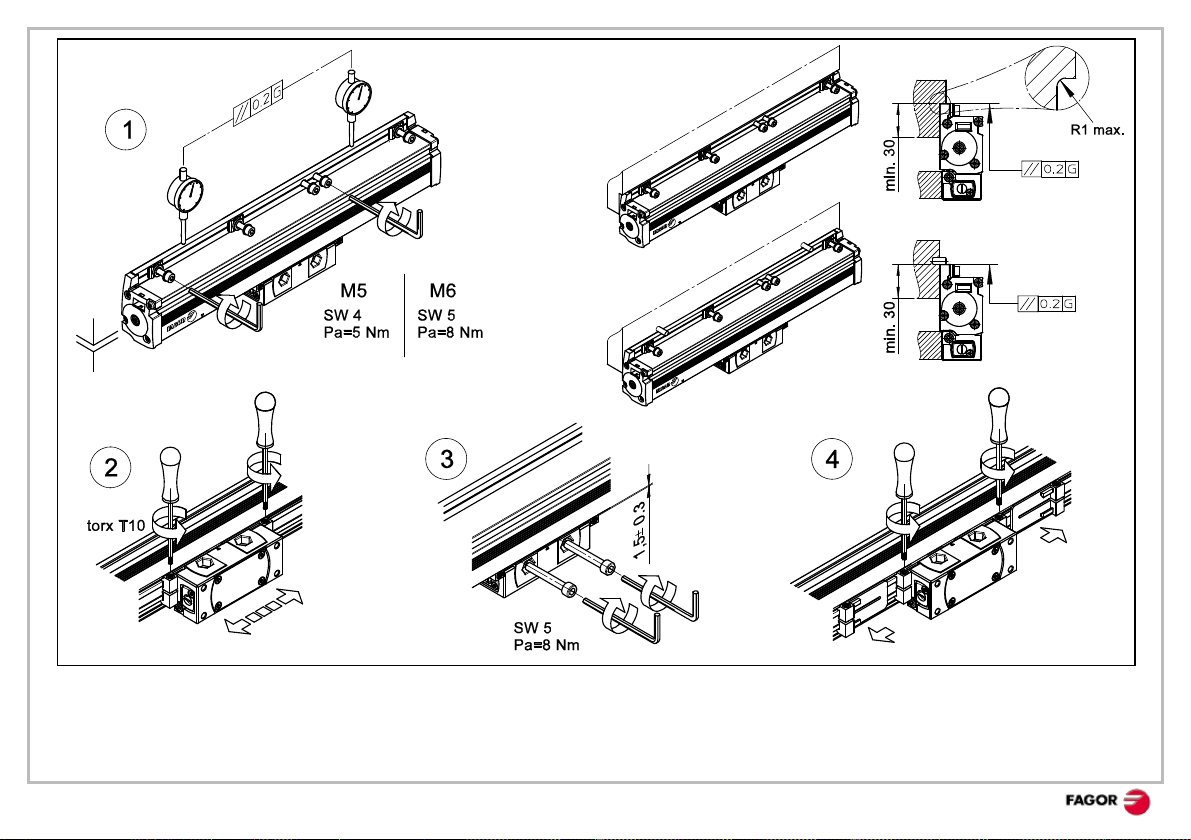

Montaje sobre tope máquina
Mounting against the machine
Montaje sobre pasadores
Mounting on dowel pins
1. Premontar y alinear la regla. Una vez alineada, apretar los tornillos.
2. Aflojar las piezas de embalaje y posicionar la cabeza.
3. Meter los tornillos de la cabeza y apretar.
4. Quitar las piezas de embalaje de la cabeza.
1. Premount and align the scale. Once aligned, fasten the screws.
2. Loosen the packing parts and position the reader head.
3. Insert the head screws and fasten them.
4. Remove the packing parts of the reader head.
G2A - v1601 - página / page 8/13

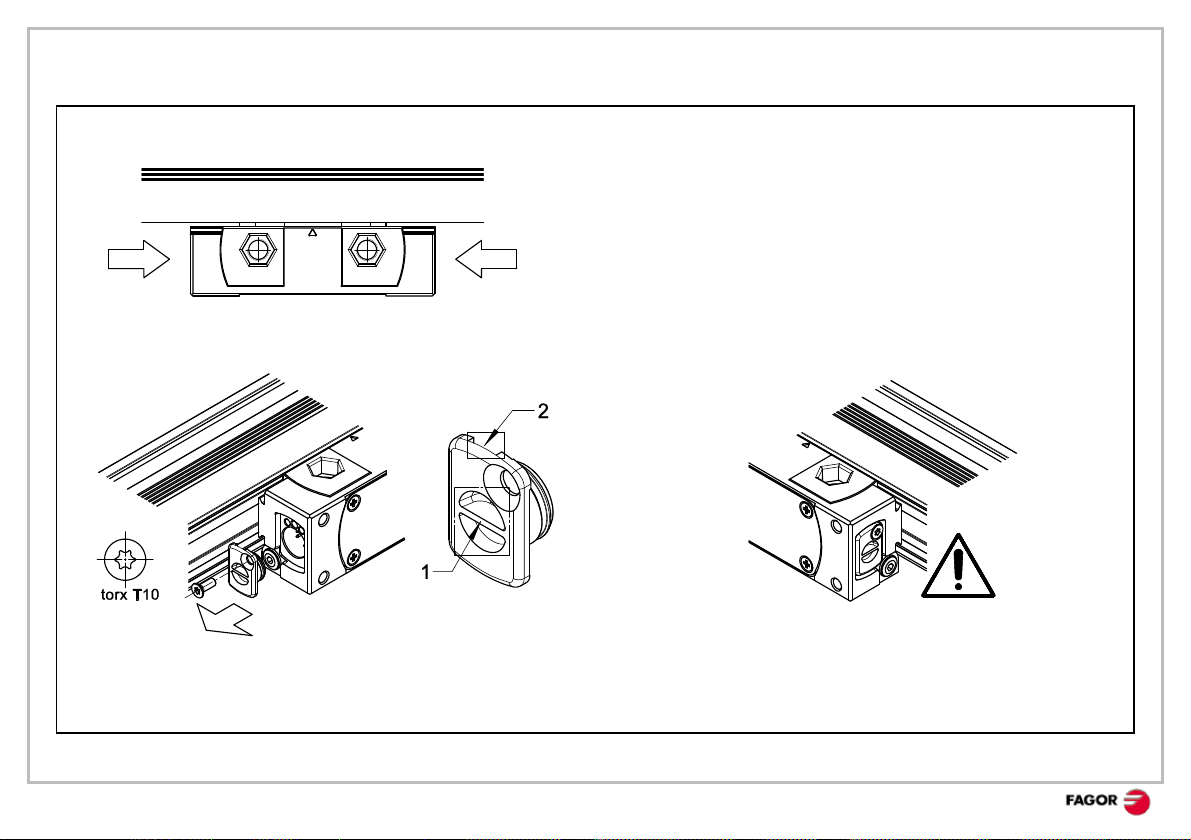

CONECTOR A AMBOS LADOS / CONNECTOR AT BOTH ENDS
Nota: Sólo conectar a un lado / Note: Only connect at one end
Para hacer la conexión: / To connect:
CONECTOR A AMBOS LADOS / CONNECTOR AT BOTH ENDS
Nota: Sólo conectar a un lado / Note: Only connect at one end
Soltar el tornillo y quitar la tapa del lado del conector
Loosen the bolt and remove the lid of the connector side
No quitar la tapa del lado no conector
Do not remove the lid of the non-connector side
