FALMEC Lumen 175 sx Manuale utente
Lumen 175 sx
Lumen 175 dx
IT LIBRETTO ISTRUZIONI
EN INSTRUCTIONS BOOKLET
DE GEBRAUCHSANWEISUNG
FR MODE D'EMPLOI
ES MANUAL DE INSTRUCCIONES
RU ИНСТРУКЦИИ
PL INSTRUKCJA OBSŁUGI
NL HANDLEIDING
PT MANUAL DE INSTRUÇÕES
DK BRUGSANIVSNINGER
SE INSTRUKTIONSBOK
FI OHJEKIRJA
NO BRUKSANVISNING
Questo manuale d’istruzione è fornito da trovaprezzi.it. Scopri tutte le offerte per Falmec Lumen
Isola 175 o cerca il tuo prodotto tra le migliori offerte di Cappe da Cucina
2
572
320
59950
258
600
510
600
290
1750
510
11
480
150
300
450 1289
50 KG

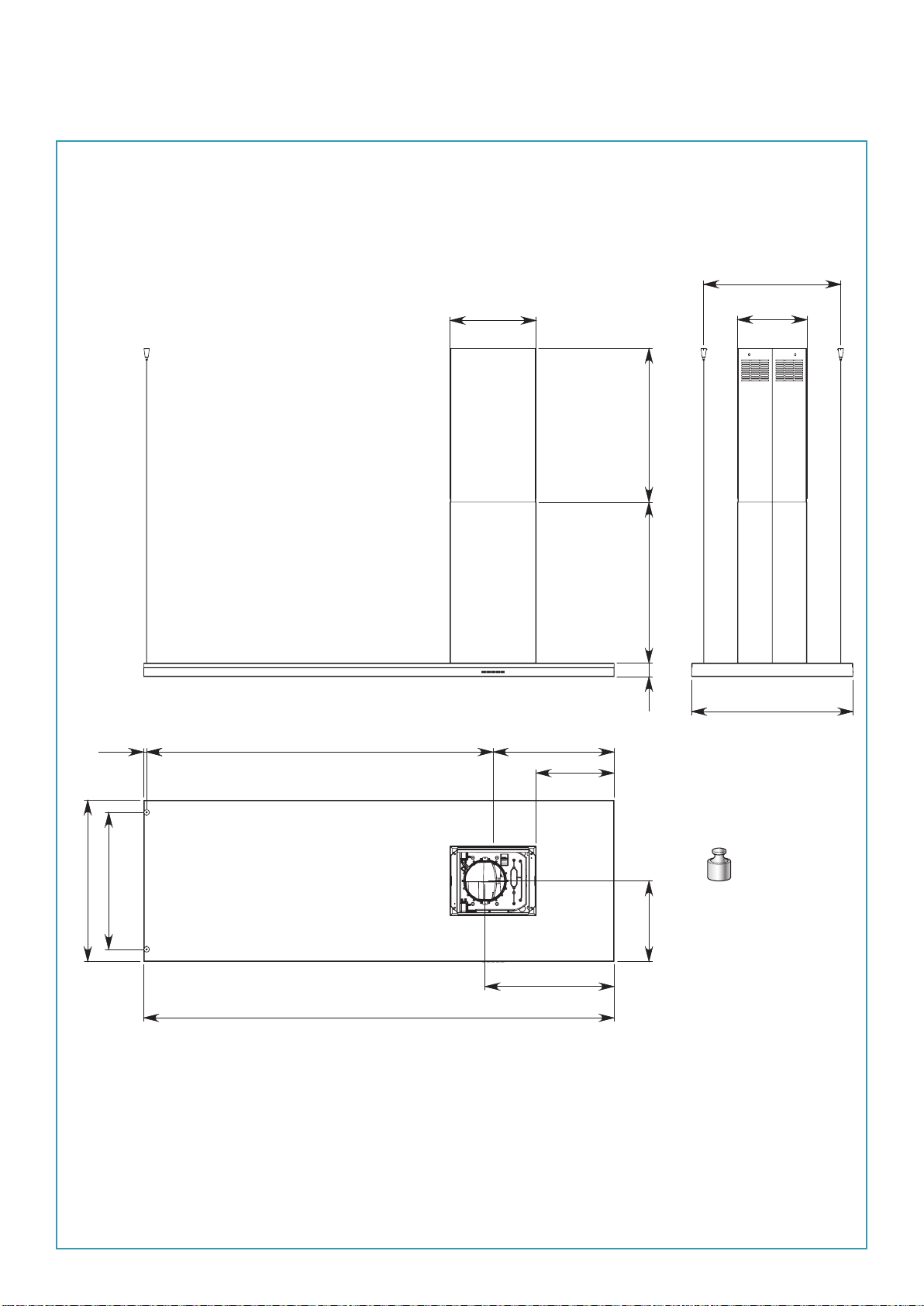

Lumen 175 sx (left version)
3
599 572
320
50
258
600
510
600
1750
510
11
290
480
300
1289 450
50 KG

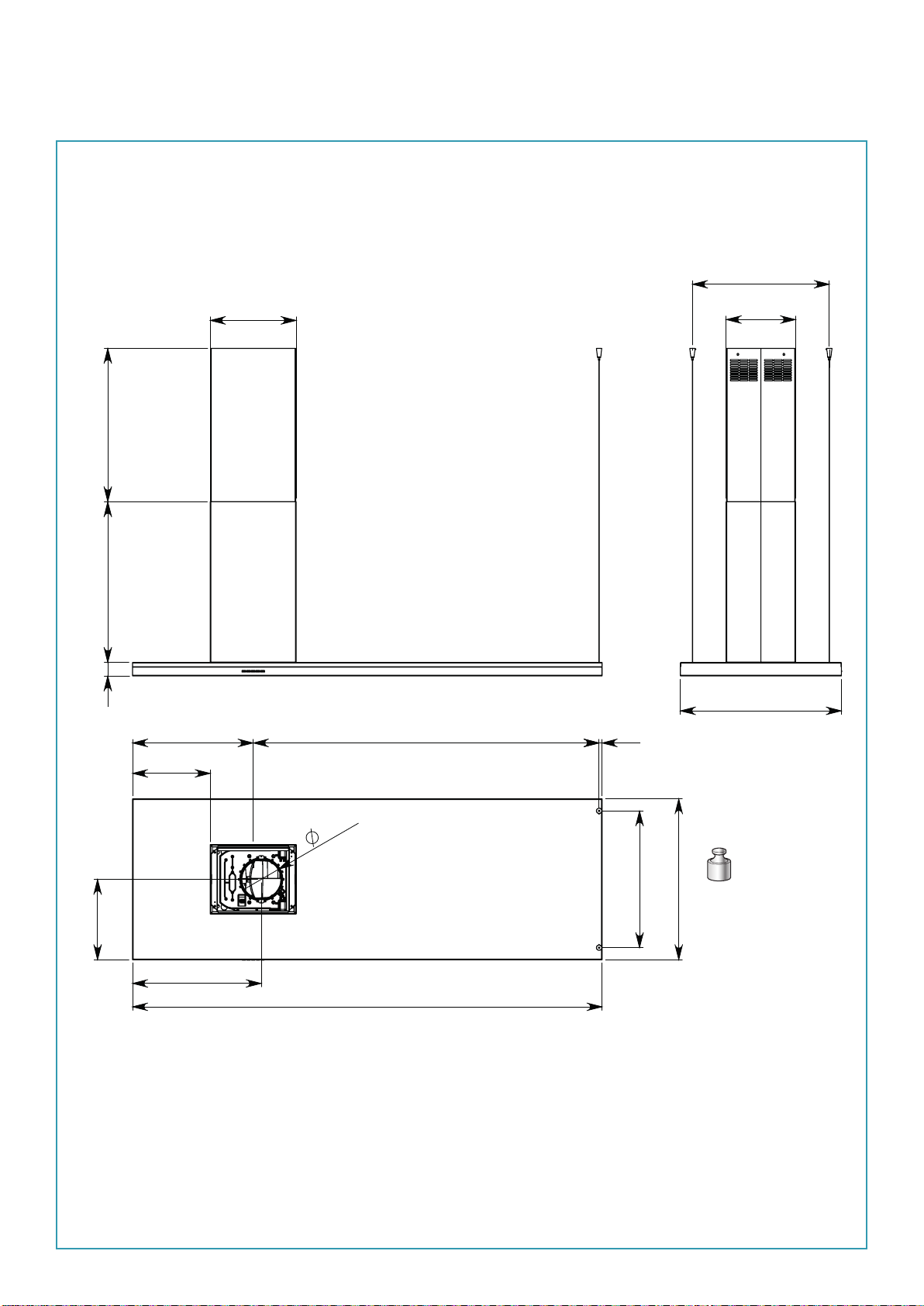

Lumen 175 dx (right version)
4
57 mm
50 mm
265 mm
110 mm
316 mm
285 mm
200 mm
254 mm
Ø6
ø150 mm
ø160 mm

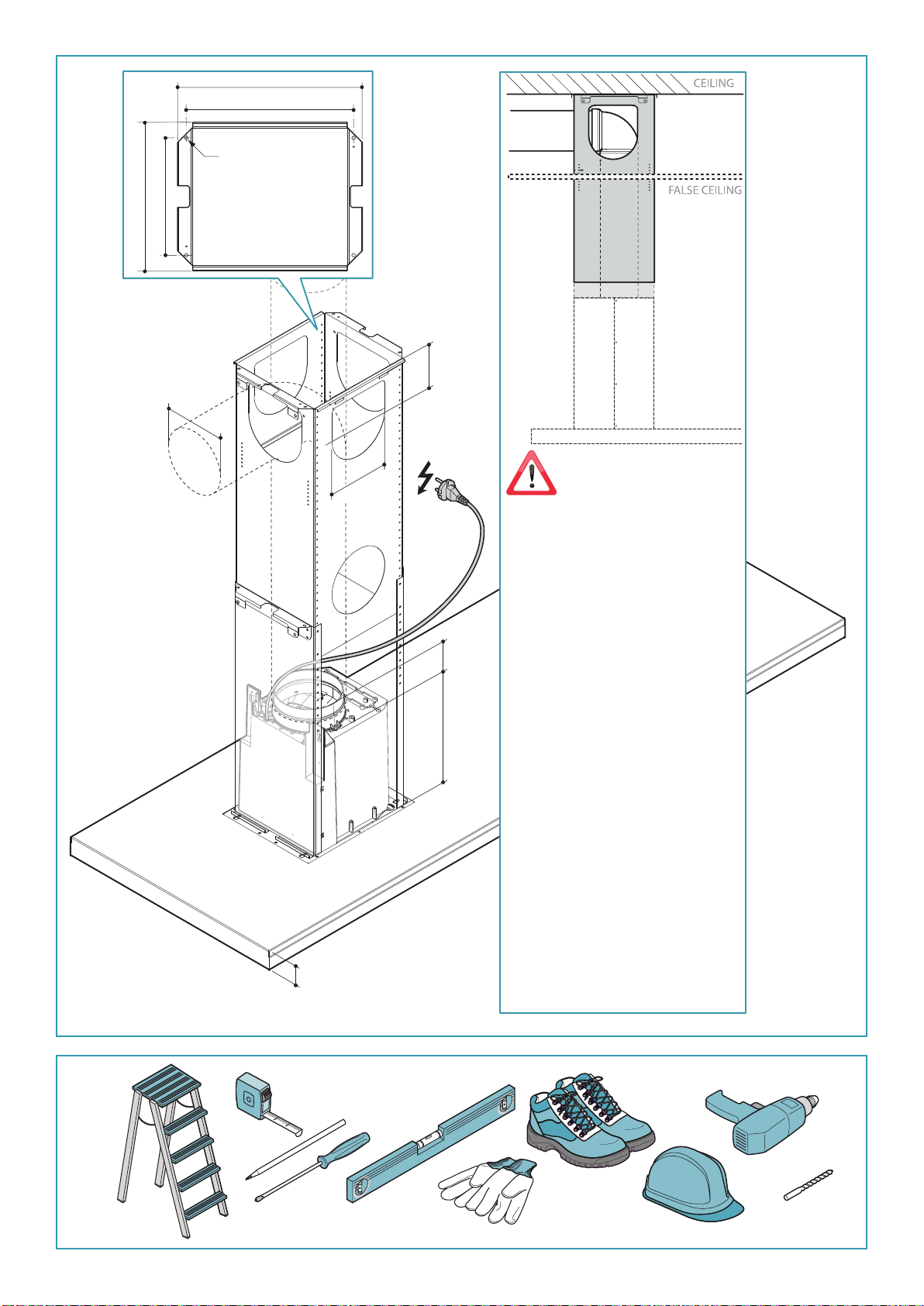

IT - Uscita laterale utilizzabile solo con
controsotto.
UK - Side outlet which can only be used
with false ceiling.
DE - Seitlicher Abzug nur mit Zwischen-
decke verwendbar.
FR - Sortie latérale utilisable uniquement
avec faux-plafond.
ES - Salida lateral utilizable solo con falso
techo.
RU - ,
.
PL - Wylot boczny, wykorzystywany tylko
na sutach podwieszanych.
NL - Zijdelingse uitgang enkel bruikbaar
met vals plafond.
PT - Saída lateral utilizável apenas com
revestimento do teto.
DK - Udgang på siden kun til anvendelse
med nedhængt loft.
SE - Sidoutgång endast användbar med
undertak.
FI - Sivussa oleva poistoaukko
käytettävissä vain sisäkaton kanssa.
NO - Sideutgang som kun kan brukes med
undertak.
Ø8 mm
5
1
23
H1
50 mm
X
H
CEILING
SOFFITTO
1
X = 630
mm
X = 520
mm
X = 630
mm
X = 520
mm
H1
50 mm
H
CEILING
SOFFITTO
FALSE CEILING
CONTROSOFFITTO
1
X
V2 (x8)
T
T1
1
H1

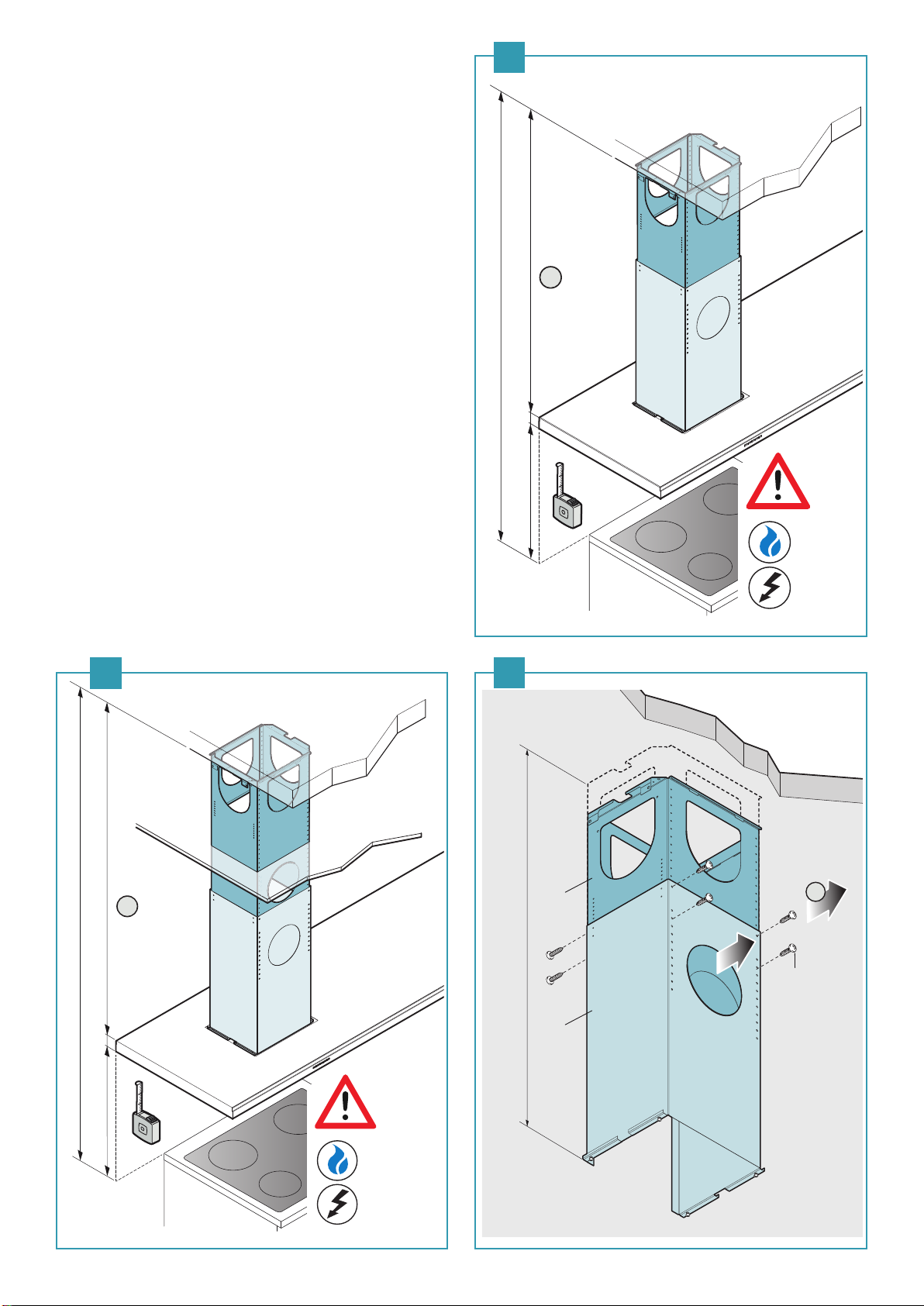

IT - Installazione a sotto (1), installazione a controsotto (2).
Operazioni preliminari: separare traliccio superiore da traliccio infe-
riore (3).
UK - Ceiling installation (1), false ceiling installation (2).
Preliminary operations: separate upper trellis from lower trellis (3).
DE - Deckeninstallation (1), Zwischendeckeninstallation (2).
Vorbereitende Vorgänge: die obere Strebe von der unteren Strebe
trennen (3).
FR - Installation au plafond (1), installation sur faux-plafond (2).
Opérations préliminaires : séparer le rail supérieur du rail inférieur
(3).
ES - Instalación en el techo (1), instalación en el contratecho (2).
Operaciones preliminares: separar la estructura superior de la
estructura inferior (3).
RU - (1), (2).
:
(3).
PL - Instalacja na sucie (1), instalacja na sucie podwieszanym (2).
Operacje wstępne: oddzielić górny słup d słupa dolnego (3).
NL - Installatie aan het plafond (1), installatie aan het verlaagd plafond
(2). Voorbereidingen: scheid het bovenste raamwerk van het onder-
ste raamwerk (3).
PT - Instalação no teto (1), instalação em teto falso (2).
Operações preliminares: separar a treliça superior da treliça inferior
(3).
DK - Installation i loftet (1), installation i nedsænket loft (2).
Forberedelser: skil den øverste tværdrager fra den nederste (3).
SE - Takmontering (1), undertaksmontering (2).
Förberedande arbeten: separera det övre fackverket från det nedre
fackverket (3).
FI - Kattoasennus (1), välikattoasennus (2).
Esitoimenpiteet: erota yläsäleikkö alasäleiköstä (3).
NO - Installasjon i tak (1), installasjon i undertak (2).
Forberedende operasjoner: Skill det øvre listverket fra det nedre list-
verket (3).
6

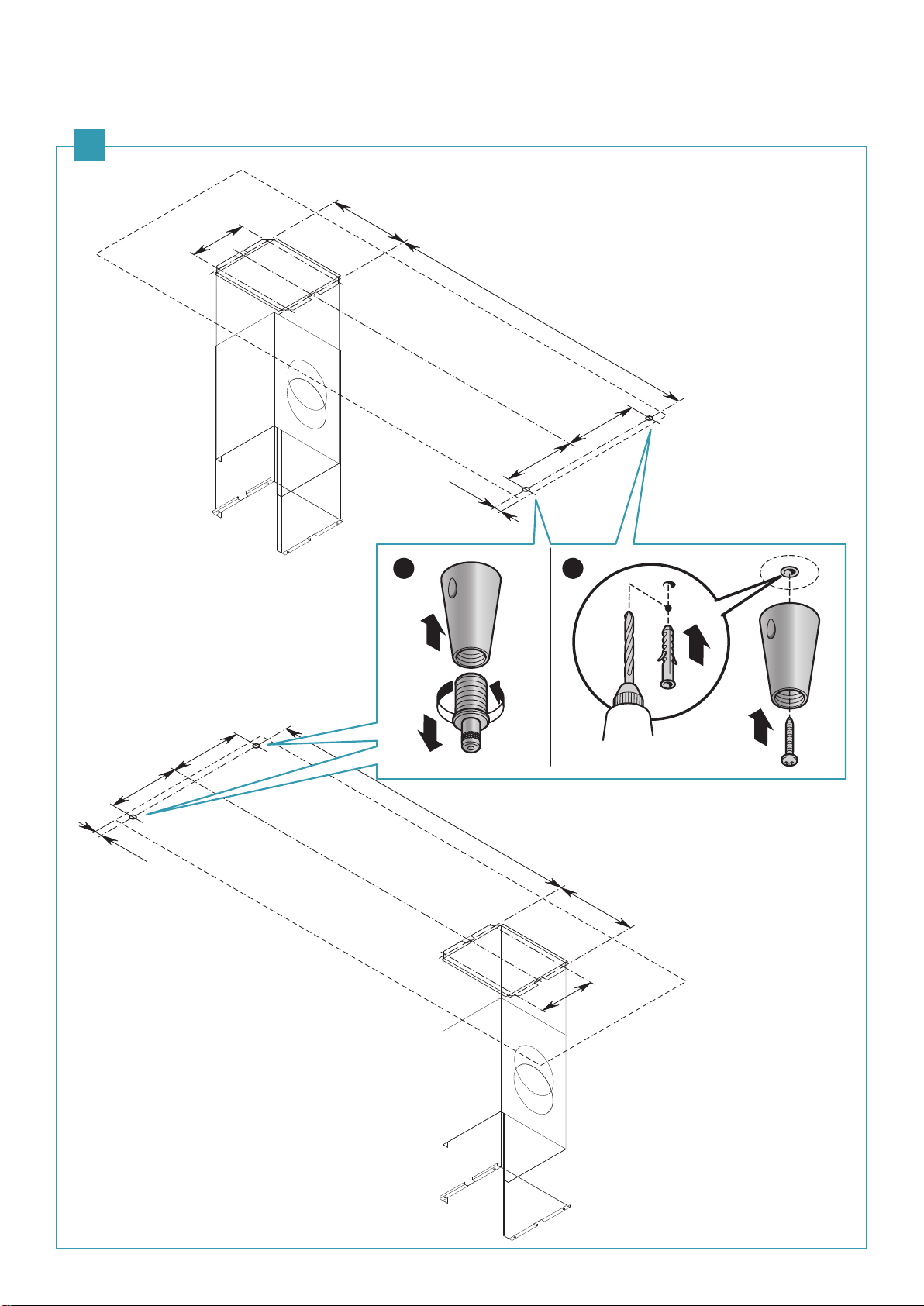

IT installazione su sotto con/senza contro-
sotto (4)
Fissaggio supporti per tiranti (5).
UK - Installation on ceiling with/without false
ceiling (4).
Secure tie rod supports (5).
DE - Deckeninstallation mit/ohne Zwischende-
cke (4).
Befestigung Halterungen für Zugstange
(5).
FR - Installation au plafond avec/sans faux-pla-
fond (4).
Fixation des supports pour tirants (5).
ES - Instalación en techo con/sin cielo raso (4).
Fijación de los soportes para tirantes (5).
RU - /
(4).
(5).
PL -
Montaż nasutowy, na sucie podwieszanym
lub murowanym (4).
Mocowanie wsporników dla kotwi (5).
NL - Installatie op het plafond met/zonder vals
plafond (4).
Bevestiging steunen voor trekstangen (5).
PT - Instalação no teto com/sem revestimento
no teto (4).
Fixação dos suportes por tirantes (5).
DK - Installation i loft med/uden nedhængt loft
(4).
Fastgøring af beslag til anker (5).
SE - Montering i tak med/utan undertak (4).
Fastsättning av stöd för stag (5).
FI - Asennus kattoon sisäkatolla tai ilman (4).
Kannattimien kiinnitys vetotankoja varten
(5).
NO- Installasjon på tak med/uten undertak (4).
Feste av støtter for strekkstag (5).
Ø8
Ø8
Ø8
V2 (x8)
V1
T
T1
ø8
V1 (x4)
4
3
2
1
4
7
200
255
11
255
1146
285
11
255
255
1146 285
200
Ø6
1 2
LEFT version
RIGHT version
5
Lumen 175 sx (left version)
Lumen 175 dx (right version)
8
6
7 8
4
2
M
ERM
ERM
3
5
6
1
ø 15
150mm

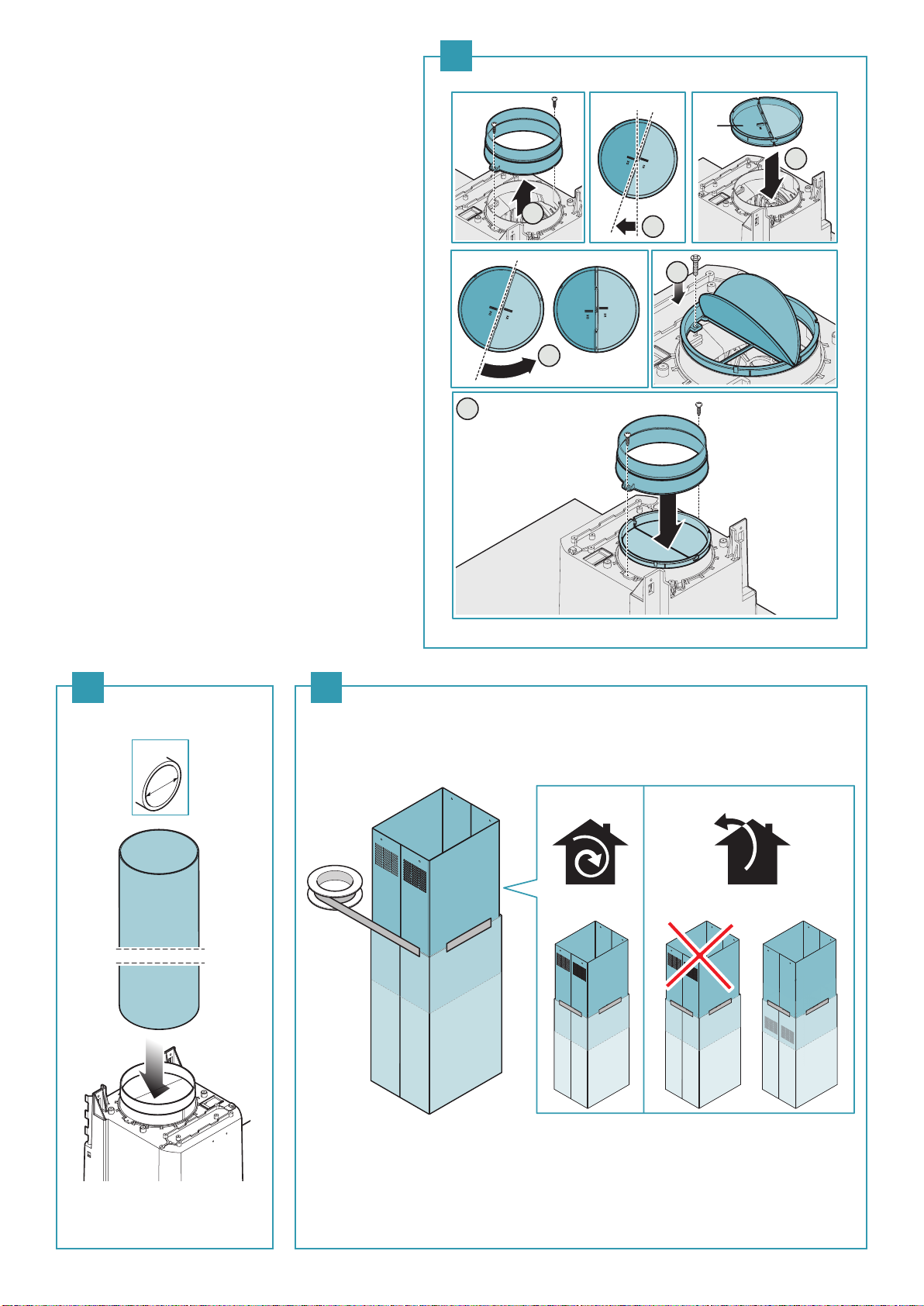

IT - Installazione valvola di non ritorno (6). Montaggio tubo aspi-
razione (7). Assemblaggio camino ed estensione (8).
UK - Check valve installation (6). Assemble exhaust pipe (7).
Assembly chimney and extension (8).
DE -
Installation des Rückschlagventils (6). Montage Ansaugrohr (7).
Zusammenbau Kamin und Verlängerung (8).
FR - Installation du clapet anti-retour (6). Montage du tuyau d'as-
piration (7). Assemblage de la cheminée et de l'extension (8).
ES - Instalación de la válvula antirretorno (6). Montaje del tubo
de aspiración (7). Montaje de chimenea y extensión (8).
RU - (6).
(7). (8).
PL - Montaż zaworu zwrotnego (6). Montowanie przewodu aspi-
racji (7). Montaż komina i przedłużenia (8).
NL - Montage terugslagklep (6). Montage inlaatleiding (7).
Assemblage schoorsteen en extensie (8).
PT - Instalação da válvula de não retorno (6). Montagem do tubo
de aspiração (7). Montagem da chaminé e extensão (8).
DK - Montage af kontraventil (6). Montering af udsugningsrør (7).
Montering af skorsten og forlængelse (8).
SE - Installation av backventilen (6). Montering av sugledningen
(7). Montering av skorsten och förlängning (8).
FI - Vastaventtiilin asennus (6). Imuputken (7) asennus. Hormin
ja jatkokappaleen (8) kokoaminen.
NO - Installasjon av tilbakeslagsventil (6). Montering av oppsu-
gingsrør (7). Montering av pipe og forlengelse (8).
9

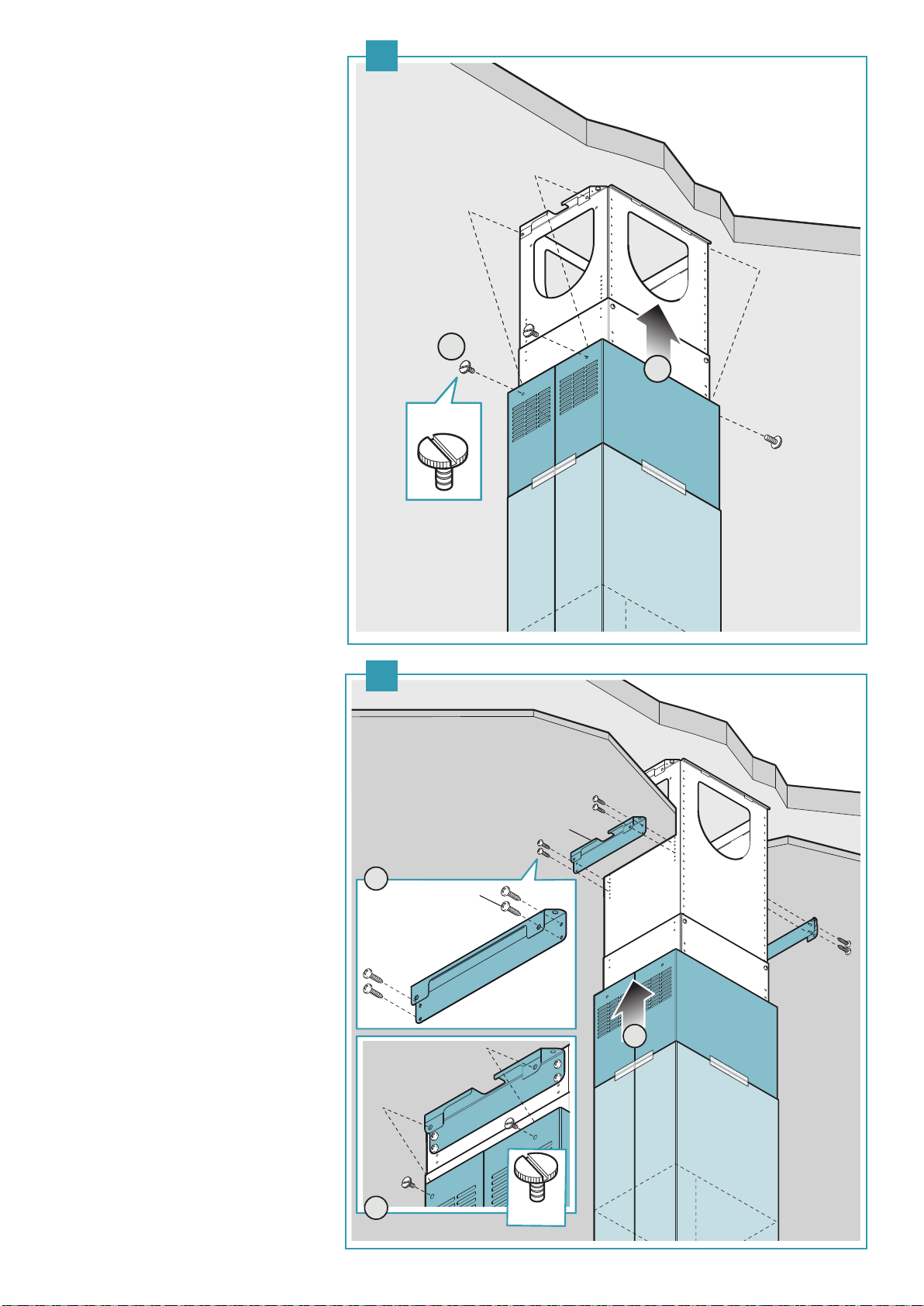

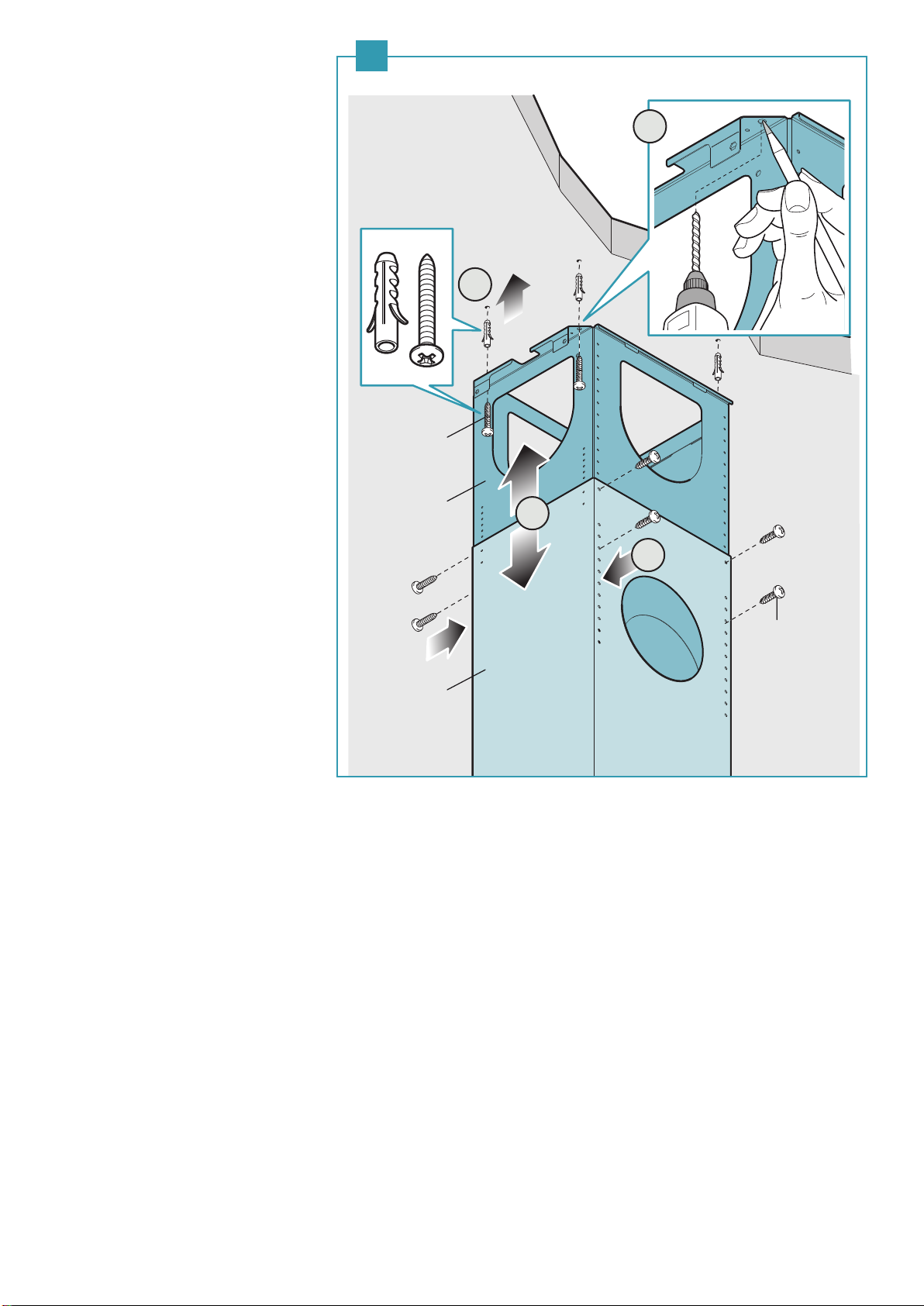

IT - Montaggio camino a sotto (9).
UK - Mount chimney on ceiling (9).
DE - Kaminmontage an der Decke (9).
FR - Montage de la cheminée au plafond (9).
ES - Montaje de chimenea en techo (9).
RU - (9).
PL - Montaż komina na sucie (9).
NL - Montage schoorsteen aan plafond (9).
PT - Montagem chaminé no teto (9).
DK - Montering af skorsten i loft (9).
SE - Takmontering av skorsten (9).
FI - Hormin kattoasennus (9).
NO - Montering av pipe i tak (9).
1
CEILING
SOFFITTO
2
V3 (x4)
FALSE CEILING
CONTROSOFFITTO
V4 (x8)
SP
1
2
3V3 (x4)
IT - Montaggio camino a controsotto (10).
UK - Mount chimney on false ceiling (10).
DE - Kaminmontage an der Zwischendecke (10).
FR - Montage de la cheminée au faux-plafond (10).
ES - Montaje de chimenea en falso techo (10).
RU -
(10).
PL - Montaż komina na podsutce(10).
NL -
Montage schoorsteen aan verlaagd plafond (10).
PT - Montagem chaminé no teto falso (10).
DK - Montering af skorsten i nedsænket loft (10).
SE - Undertaksmontering av skorsten (10).
FI - Hormin asennus välikattoon (10).
NO - Montering av pipe i undertak (10).
9
10
10
12
11

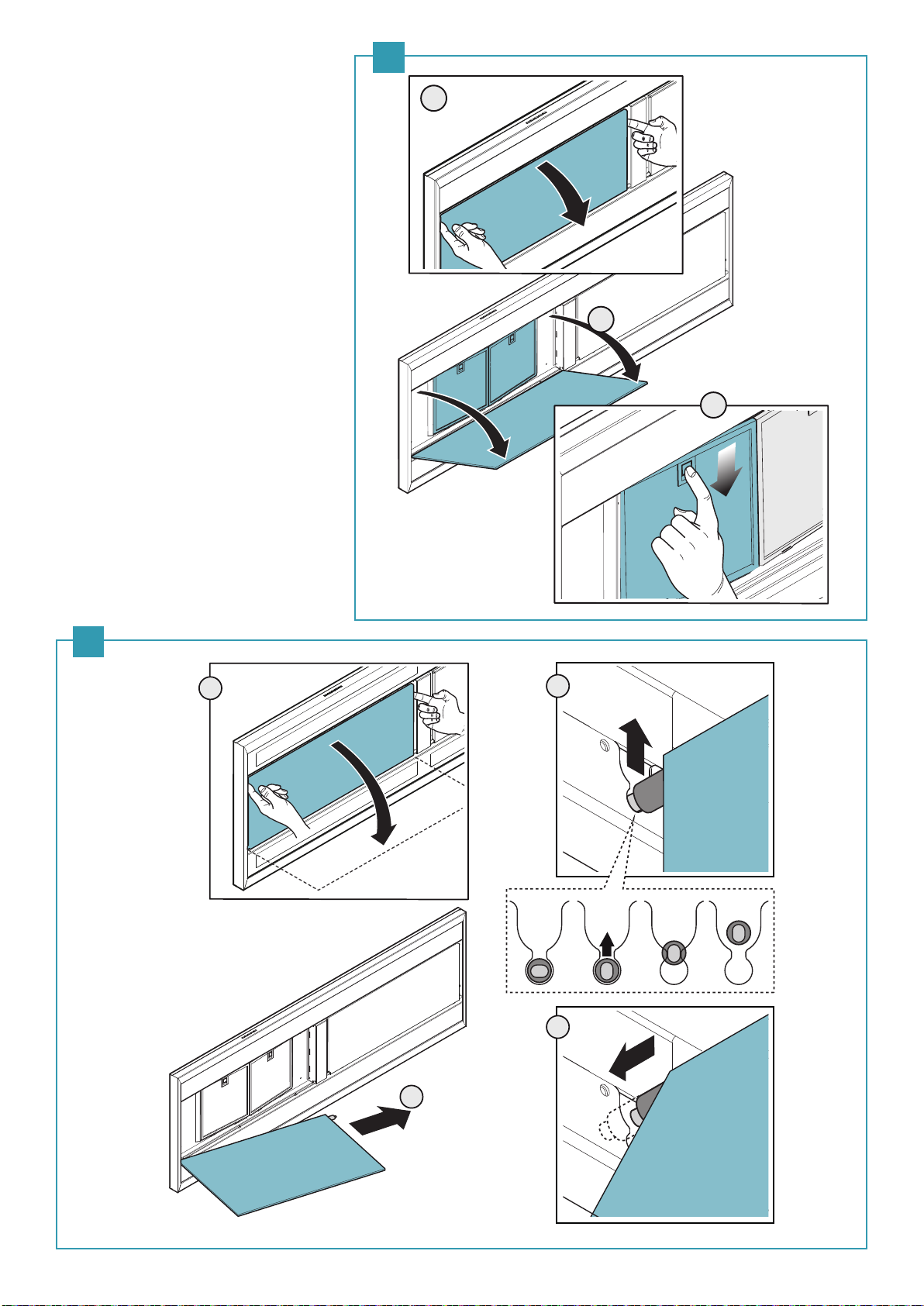

IT - Togliere pannello (11) e ltri metallici (12).
UK - Remove panel (11) and metallic lters (12).
DE - Platte (11) und Metalllter (12) entfernen.
FR -
Retirer le panneau (11) et les ltres métalliques (12).
ES - Quitar el panel (11) y los ltros metálicos (12).
RU - (11)
(12).
PL - Usunąć panel (11) i ltry metalowe (12).
NL - Het paneel (11)
en de metalen lters (12) verwijderen.
PT - Retirar painel (11) e ltros metálicos (12).
DK - Fjern panelet (11) og metalltrene (12).
SE - Avlägsna panelen (11) och metallltren (12).
FI - Irrota paneeli (11) ja metallisuodattimet (12).
NO - Fjern panelet (11) og metallltrene (12).
1
2
3
2
1
3
4
