FALMEC Lumen NRS Manuale utente

LIBRETTO ISTRUZIONI IT

GEBRAUCHSANWEISUNG DE

MODE D'EMPLOI FR

MANUAL DE INSTRUCCIONES ES

ɂɇɋɌɊɍɄɐɂɂRU

INSTRUKCJA OBSŁUGI PL

HANDLEIDING NL

MANUAL DE INSTRUÇÕES PT

BRUGSANIVSNINGER DK

INSTRUKTIONSBOK SE

OHJEKIRJA FI

BRUKSANVISNING NO

INSTRUCTIONS BOOKLET

Lumen / Lumina / Plane

Island/Isola

Silence NRS

Lumen NRS

40 599 574

387

310

639

1213

600

898

600

387

310

150

326

Lumina NRS : 45 kg

600 max 575

655

max 1230

898

585

310

387

150

121

Plane 90 NRS: 42 kg

Plane 120 NRS : 44 kg

387

600

310

max 1244

900 / 1200

550

301

121

ø8 mm

120 mm

CEILING

FALSE

CEILING

460 mm 140 mm

min. 680 / max. 1283 mm

Ø149 mm

Ø250

353 mm

245 mm

382 mm

300 mm

Ø6mm

IT - Uscita laterale utilizzabile solo con controsotto.

EN - Side outlet which can only be used with false ceiling.

DE - Seitlicher Abzug nur mit Zwischendecke verwendbar.

FR - Sortie latérale utilisable uniquement avec faux-plafond.

ES - Salida lateral utilizable solo con falso techo.

RU -  ,    

 .

PL -

Wylot boczny, wykorzystywany tylko na sutach podwieszanych.

NL - Zijdelingse uitgang enkel bruikbaar met vals plafond.

PT - Saída lateral utilizável apenas com revestimento do teto.

DK - Udgang på siden kun til anvendelse med nedhængt loft.

SE - Sidoutgång endast användbar med undertak.

FI -

Sivussa oleva poistoaukko käytettävissä vain sisäkaton kanssa.

NO - Sideutgang som kun kan brukes med undertak.

IT - Installazione su controsotto (1), a sotto (2)

e sotto basso (3).

EN - False ceiling (1), ceiling (2) and low ceiling (3) installation.

DE - Zwischendeckeninstallation (1), Deckeninstallation (2) und

Installation an niedrigen Decken (3).

FR - Installation sur faux-plafond (1), sur plafond (2) et plafond

bas (3).

ES - Instalación en falso techo (1), en techo (2)

y en techo bajo (3).

RU -     (1),  (2)  

 (3).

PL - Instalacja na sucie podwieszonym (1), sucie (2) i obn-

iżonym sucie (3).

NL - Installatie aan verlaagd plafond (1), plafond (2) en laag pla-

fond (3).

PT - Instalação em teto falso (1), no teto (2) e teto baixo (3).

DK - Installation på forsænket loft (1), på loft (2) og på lavt loft (3).

SE - Installation i innertak (1), i tak (2) och i lågt tak (3).

FI - Asennus välikattoon (1), kattoon (2) ja matalaan kattoon (3).

NO - Installasjon i undertak (1), tak (2) og lavt tak (3).

CEILING

SOFFITTO

FALSE CEILING

CONTROSOFFI

CEILING

SOFFITTO

CEILING

SOFFITTO

CEILING

SOFFITTO

Ø 150mm

NRS

min 50 mm

NRS

FALSE CEILING

CONTROSOFFITTO

CEILING

SOFFITTO

120 mm

H = Z - 110 mm

NRS

IT  INSTALLAZIONE CON CONTROSOFFITTO

EN  INSTALLATION WITH FALSE CEILING

DE  INSTALLATION MIT ZWISCHENDECKE

FR  INSTALLATION AVEC FAUXPLAFOND

ES  INSTALACIÓN CON CIELO RASO

RU     

PL  MONTAŻ NA SUFICIE PODWIESZANYM

NL  INSTALLATIE MET VALS PLAFOND

PT 

INSTALAÇÃO COM REVESTIMENTO NOTETO

DK  INSTALLATION MED NEDHÆNGT LOFT

SE  MONTERING MED UNDERTAK

FI  ASENNUS, JOSSA SISÄKATTO

NO  INSTALLASJON MED UNDERTAK

IT  INSTALLAZIONE A SOFFITTO

EN  INSTALLATION ON CEILING

DE  DECKENINSTALLATION

FR  INSTALLATION AU PLAFOND

ES  INSTALACIÓN EN TECHO

RU    

PL  MONTAŻ NA SUFICIE

NL  PLAFONDINSTALLATIE

PT  INSTALAÇÃO NO TETO

DK  INSTALLATION I LOFT

SE  MONTERING I TAK

FI  ASENNUS KATTOON

NO INSTALLASJON PÅ TAK

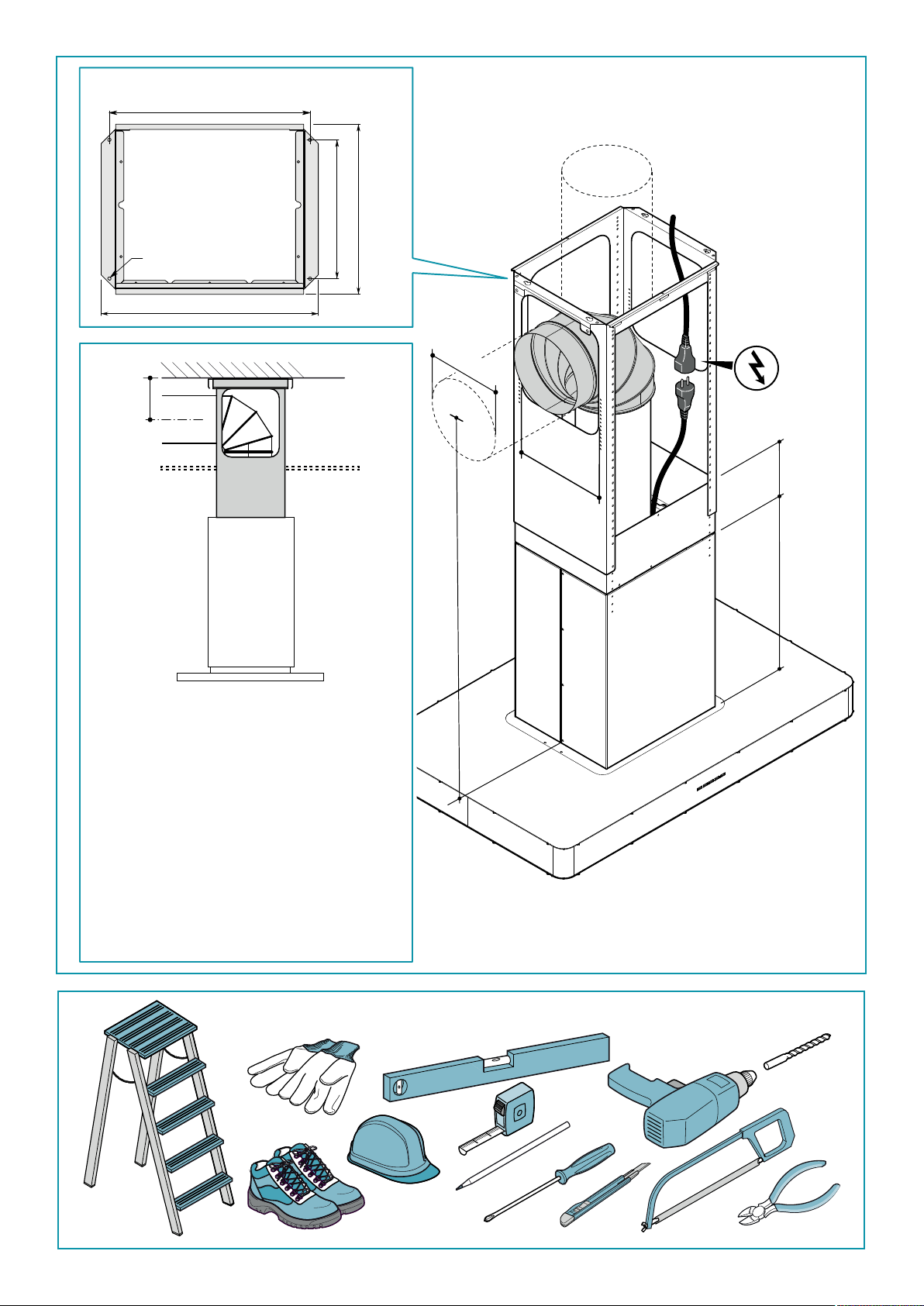

IT - Misure per l’installazione.

EN - Measurements for installation.

DE - Masangaben fur die Installation.

FR - Mesures pour l'installation.

ES - Medidas para la instalacion.

RU -   .

PL - Środki montażowe.

NL - Maten voor de installatie.

PT - Medidas para a instalacao.

DK - Mal for installation.

SE - Installationsatgarder.

FI - Mitat asennusta varten.

NO- Installasjonsmal.

Model

Gas (min.) Induction (min.)

Lumen 600 mm 520 mm

Lumina 650 mm 520 mm

Plane 630 mm 520 mm

IT - Operazioni preliminari:

togliere pannello e ltri metallici (1).

EN - Preliminary operations: remove the

panel and the metal lters (1).

DE - Vorbereitende Arbeiten:

Platte und Metalllter (1) entfernen.

FR - Opérations préliminaires:

enlever panneau et ltres métalliques (1).

ES - Operaciones preliminares:

quitar el panel y los ltros metálicos (1).

RU -  :

   

 (1).

PL - Operacje wstępne:

zdjąć panel i metalowe ltry (1).

NL - Voorbereidende handelingen:

verwijder het paneel en de metalen

lters (1).

PT - Operações preliminares:

retirar painel e ltros metálicos (1).

DK - Indledende handlinger:

tag panelet og metalltrene af (1).

SE - Förberedande arbeten:

avlägsna panelen och metallltren

(1).

FI - Esitoimenpiteet:

irrota paneeli ja metallisuodattimet

(1).

NO - Forberedende operasjoner:

ern panelet og metallltrene (1).

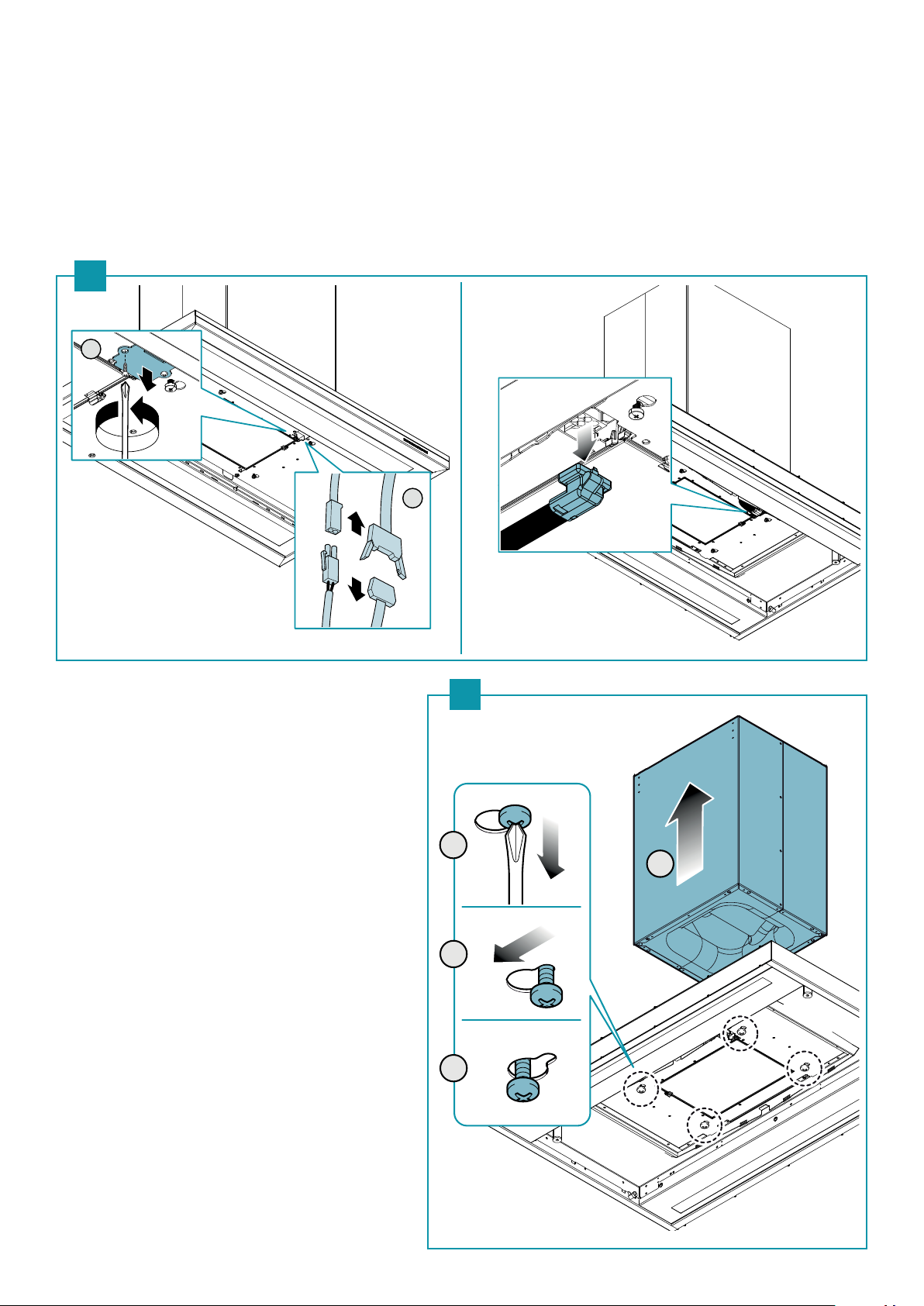

IT - Operazioni preliminari: scollegare connettore (2).

EN - Preliminary operations: disconnect the connector (2).

DE - Vorbereitende Arbeiten: Stecker (2) ausstecken.

FR - Opérations préliminaires:

débrancher connecteur (2).

ES - Operaciones preliminares:

desconectar el conector (2).

RU -  :   (2).

PL - Operacje wstępne: odłączyć łącznik (2).

NL - Voorbereidende handelingen: koppel de connector (2).

PT - Operações preliminares: desconectar conector (2).

DK - Indledende handlinger: frakobl stikket (2).

SE - Förberedande arbeten: koppla bort anslutningen (2).

FI - Esitoimenpiteet: kytke irti liitin (2).

NO - Forberedende operasjoner: koble fra konnektoren (2).

IT - Operazioni preliminari: smontaggio camera motore

(3).

EN - Preliminary operations: motor chamber disassembly

(3).

DE - Vorbereitende Arbeiten: Motorkammer (3) abmon-

tieren.

FR - Opérations préliminaires: démontage chambre mo-

teur (3).

ES - Operaciones preliminares: desmontaje de la cámara

del motor (3).

RU -  :  

 (3).

PL - Operacje wstępne: demontaż komory silnika (3).

NL - Voorbereidende handelingen: demonteer de kamer

(3).

PT - Operações preliminares: desmontagem câmara mo-

tor (3).

DK - Indledende handlinger: afmontér motorkammeret

(3).

SE - Förberedande arbeten: nedmontering av motorhu-

set (3).

FI - Esitoimenpiteet: moottorikotelon irrottaminen (3).

NO - Forberedende operasjoner: demontering av motor-

rom (3).

LUMINA NRS / PLANE NRSLUMEN NRS

IT - Montaggio traliccio inferiore alla camera motore (4).

Installazione valvola di non ritorno (5) e tubo NRS (6).

EN - Motor chamber bottom trestle assembly (4). Check valve (5)

and NRS pipe (6) installation.

DE - Untere Strebe an die Motorkammer anmontieren (4).

Rückschlagventil (5) und NRS-Rohr (6) installieren.

FR - Fixation support inférieur sur chambre moteur (4). Installa-

tion clapet anti-retour (5) et tube NRS (6).

ES - Montaje de la estructura inferior a la cámara del motor (4).

Instalación de la válvula de no retorno (5) y tubo NRS (6).

RU - M      (4).

   (5)   NRS (6).

PL - Montaż kratki dolnej do komory silnika (4). Instalacja zaworu

zwrotnego (5) i przewodu NRS (6).

NL - Monteer het onderste raamwerk aan de kamer motor (4).

Installatie terugslagklep (5) en NRS-leiding (6).

PT - Montagem treliça inferior à câmara motor (4). Instalação vál-

vula de não retorno (5) e tubo NRS (6).

DK - Montering af nedre ramme på motorkammeret (4). Installa-

tion af kontraventil (5) og NRS rør (6).

SE - Montering av motorhusets nedre fackverk (4). Installation av

backventilen (5) och NRS-röret (6).

FI - Alasäleikön asennus moottorikoteloon (4). Vastaventtiilin (5)

ja NRS-putken (6) asennus.

NO - Montering av nedre listverk til motorrom (4). Installasjon av

stengeventil (5) og slange NRS (6).

5 6

1NRS
