FALMEC Plane White Black Manuale utente
LIBRETTO ISTRUZIONI IT
GEBRAUCHSANWEISUNG DE
MODE D'EMPLOI FR
MANUAL DE INSTRUCCIONES ES
ɂɇɋɌɊɍɄɐɂɂRU
INSTRUKCJA OBSŁUGI PL
HANDLEIDING NL
MANUAL DE INSTRUÇÕES PT
BRUGSANIVSNINGER DK
INSTRUKTIONSBOK SE
OHJEKIRJA FI
BRUKSANVISNING NO
INSTRUCTIONS BOOKLET
Plane/Plane Top/Plane Green Tech/Plane White - Black
Plane isola
Design
2
70
600
320

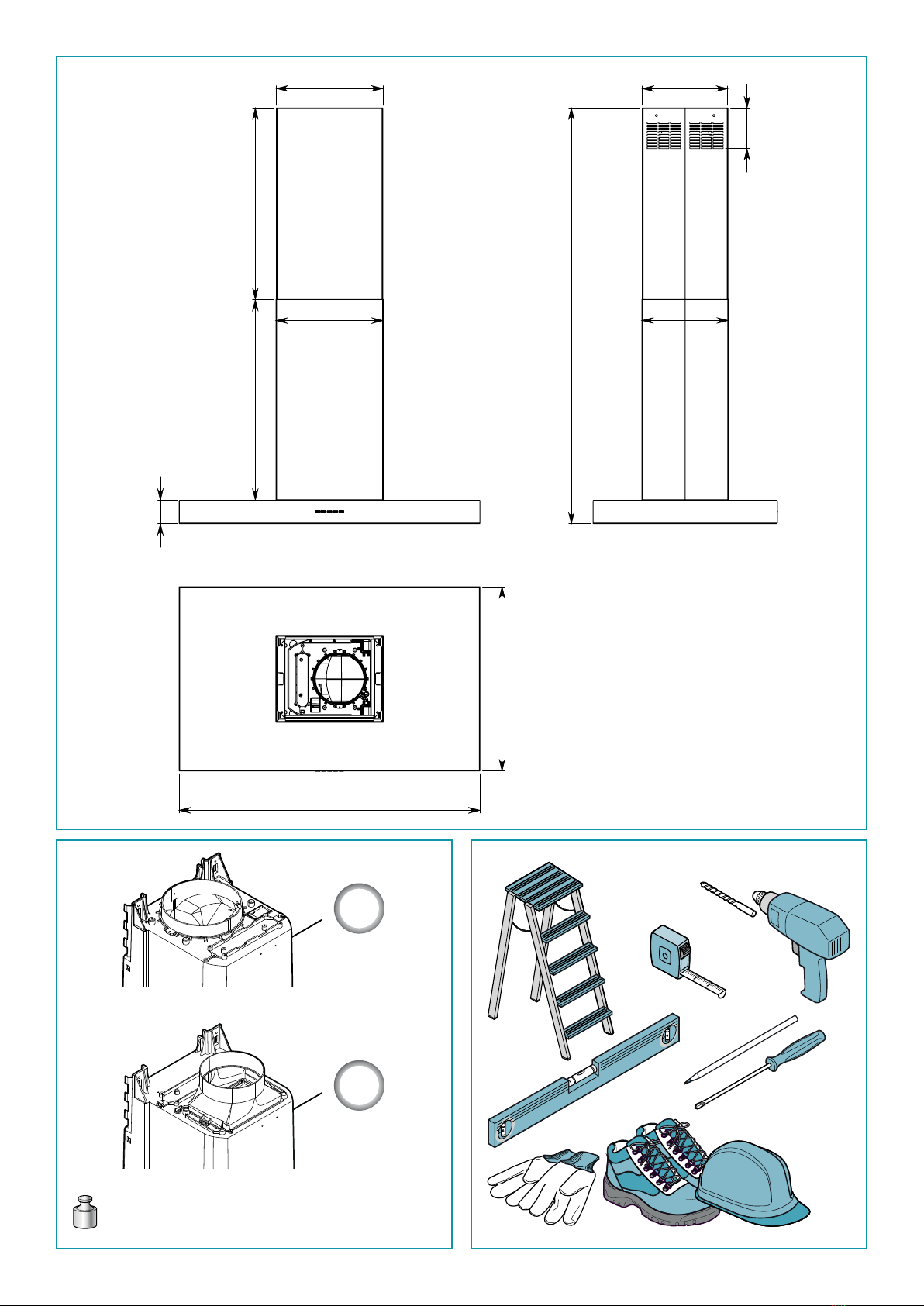

max 572
318 255
258
max 1242
121
898/1198
550
ø8 mm
PLANE ISOLA 90: 31 KG
PLANE ISOLA 120: 32 KG
600
m
3
/h
800
m
3
/h
3
ø160 mm
75 mm
70 mm
265 mm
110 mm
316 mm
285,4 mm
200 mm
254,2 mm
ø6
ø120 mm
600
m
3
/h
Uscita laterale utilizzabile solo con controsotto.
Side outlet which can only be used with false ceiling.
Seitlicher Abzug nur mit Zwischendecke verwen-
dbar.
Sortie latérale utilisable uniquement avec faux-plafond.
Salida lateral utilizable solo con falso techo.
,
.
Wylot boczny, wykorzystywany tylko na sutach
podwieszanych.
Zijdelingse uitgang enkel bruikbaar met vals plafond.
Saída lateral utilizável apenas com revestimento do teto.
Udgang på siden kun til anvendelse med nedhængt loft.
Sidoutgång endast användbar med undertak.
Sivussa oleva poistoaukko käytettävissä vain
sisäkaton kanssa.
Sideutgang som kun kan brukes med undertak.
4
57 mm
70 mm
265 mm
110 mm
316 mm
285,4 mm
200 mm
254,2 mm
ø6
ø150 mm
ø160 mm
800
m
3
/h
Uscita laterale utilizzabile solo con controsotto.
Side outlet which can only be used with false ceiling.
Seitlicher Abzug nur mit Zwischendecke verwendbar.
Sortie latérale utilisable uniquement avec faux-plafond.
Salida lateral utilizable solo con falso techo.
,
.
Wylot boczny, wykorzystywany tylko na sutach
podwieszanych.
Zijdelingse uitgang enkel bruikbaar met vals plafond.
Saída lateral utilizável apenas com revestimento do teto.
Udgang på siden kun til anvendelse med nedhængt loft.
Sidoutgång endast användbar med undertak.
Sivussa oleva poistoaukko käytettävissä vain
sisäkaton kanssa.
Sideutgang som kun kan brukes med undertak.
5
IT - Operazioni preliminari: separare traliccio superiore da traliccio infe-
riore (1). Rimozione ltri (2)+(3).
EN - Preliminary operations: separate upper trellis from lower trellis (1).
Filter removal (2)+(3).
DE - Vorbereitende Vorgänge: die obere Strebe von der unteren Strebe
trennen (1). Entfernung Filter(2)+(3).
FR -
Opérations préliminaires:
séparer le rail supérieur du rail inférieur (1).
Retrait des ltres (2)+(3).
ES - Operaciones preliminares: separar la estructura superior de la
estructura inferior (1). Extracción de ltros (2)+(3).
RU - :
(1). C (2)+(3).
PL - Operacje wstępne: oddzielić górny słup d słupa dolnego (1). Zdjęcie
ltrów (2)+(3).
NL - Voorbereidingen: scheid het bovenste raamwerk van het onderste
raamwerk (1). Verwijdering lters (2)+(3).
PT - Operações preliminares: separar a treliça superior da treliça inferior
(1). Remoção ltros (2)+(3).
DK - Forberedelser: skil den øverste tværdrager fra den nederste (1).
Udtagning af ltre (2)+(3).
SE - Förberedande arbeten: separera det övre fackverket från det nedre
fackverket (1). Borttagning av lter (2)+(3).
FI - Esitoimenpiteet: erota yläsäleikkö alasäleiköstä (1). Kokoaminen
suodattimien (2)+(3) irrottaminen.
NO - Forberedende operasjoner: Skill det øvre listverket fra det nedre
listverket (1). Fjerning av ltre (2)+(3).
V2 (x8)
T
T1
1
1
1
2
5
3
4
MAGNETE - MAGNET
2
3
1 2
3
Only "PLANE TOP", "PLANE COLORED"
6
H1
70 mm
H
CEILING
SOFFITTO
1
H1
70 mm
H
CEILING
SOFFITTO
FALSE CEILING
CONTROSOFFITTO
1
H1
70 mm
H
CEILING
SOFFITTO
1
4
5 6

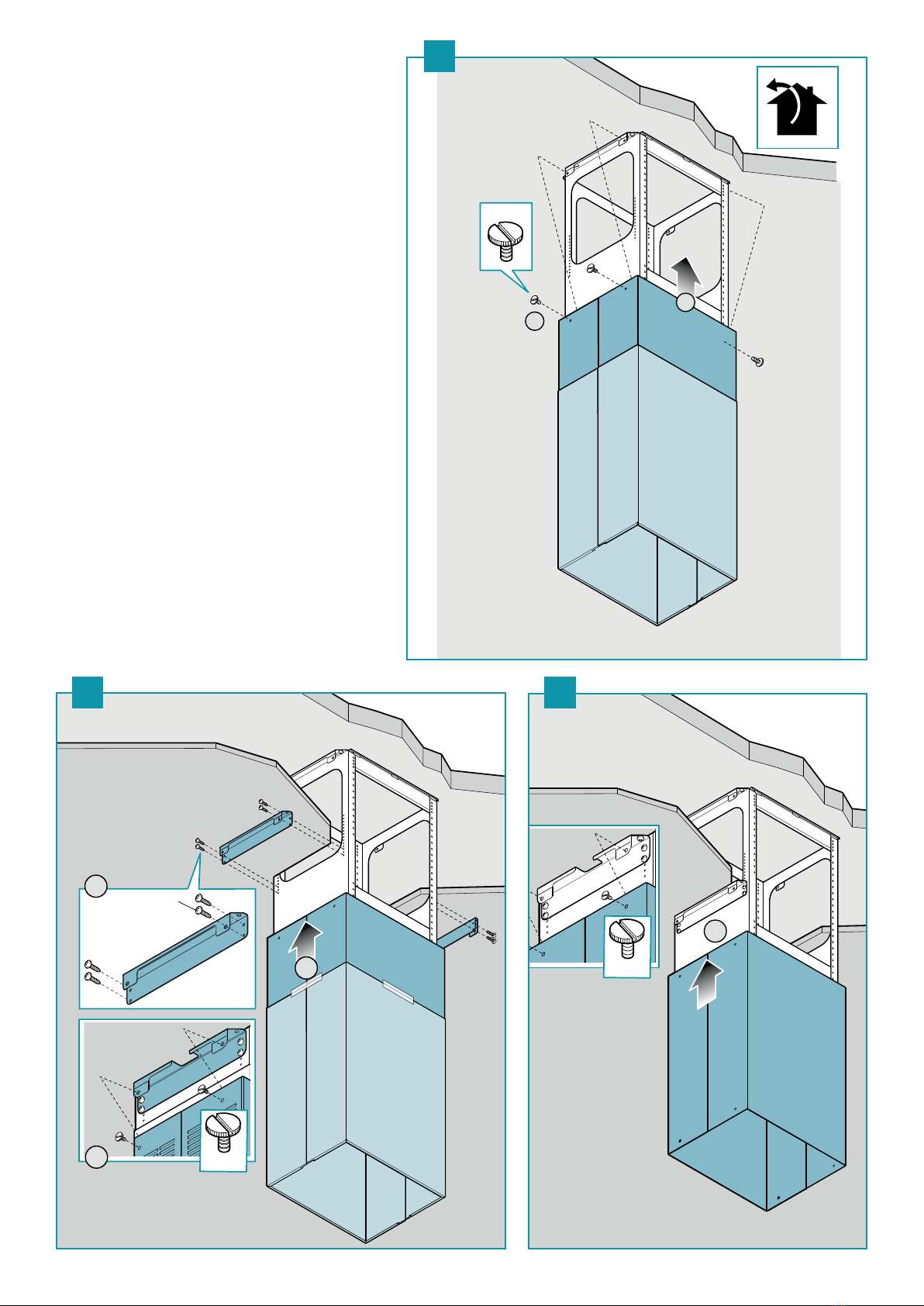

IT - Installazione a soitto (4), installazione a controsoitto(5) e installazione a
soitto senza prolunga camino e traliccio superiore (6).
EN - Ceiling installation (4), false ceiling installation (5) and ceiling installati-
on without chimney extension and upper trestle (6).
DE - Deckeninstallation (4), Zwischendeckeninstallation (5) und Deckenins-
tallation ohne Abluftkaminverlängerung und obere Strebe (6).
FR - Installation au plafond (4), installation sur faux-plafond (5) et installati-
on au plafond sans extension de cheminée et sans rail de ixation supéri-
eure (6).
ES - Instalación en el techo (4), instalación en el contratecho (5) e instalación
en el techo sin extensión de chimenea y poste superior (6).
RU - (4), (5)
(6).
PL - Instalacja na suicie (4), instalacja na suicie podwieszanym (5) i instalacja
na suicie bez przedłużenia komina i kratki górnej (6).
NL - Installatie aan het plafond (4), installatie aan het verlaagd plafond (5) en
installatie aan het plafond zonder verlenging schoorsteen en bovenste
raamwerk (6).
PT - Instalação no teto (4), instalação em teto falso (5) e instalação no teto
sem extensão chaminé e treliça superior (6).
DK - Installation i loftet (4), installation i nedsænket loft (5) og installation i
loft uden kaminforlængelse og øvre stålskelet (6).
SE - Takmontering (4), undertaksmontering (5) och takmontering utan för-
längning av kåpa och övre galler (6).
FI - Kattoasennus (4), välikattoasennus (5) ja kattoasennus ilman hormijat-
ketta ja yläsäleikköä (6).
NO- Installasjon i tak (4), installasjon i undertak (5) og installasjon i tak uten
pipeforlengelse og øvre listverk (6).
Gas (min.) Induction (min.)
630 mm 520 mm
7
Ø8
x4
4
3
1
2
2
x8
1
H1
IT Montaggio traliccio (7) e prolunga (8).
EN - Trestle (7) and extension (8) assembly.
DE -
Montage Gittermast (7) und Verlängerung(8).
FR -
Montage support de xation (7) et rallonge (8).
ES - Montaje estructura (7) y prolongación (8).
RU - (7) (8).
PL - Montaż kratki (7) i przedłużenia (8).
NL - Montage raamwerk (7) en extensie (8).
PT - Montagem treliça (7) e extensão (8).
DK - Montering af tværbjælke (7) og forlængerstykke
(8).
SE -
Montering av fackverk (7) och förlängning (8).
FI - Säleikön (7) ja jatkeen (8) asennus.
NO- Montering av listverk (7) og forlengelse (8).
7
8
8
T1
V1
3
2
T1
SP
1
V4 (x8)
H1
Ø8
V1 (x4)
9
IT Installazione a sotto senza traliccio superiore e senza prolunga (9).
EN - Ceiling mount without upper trestle and without extension (9).
DE -
Installation an Decke ohne oberen Gittermast und ohneVerlängerung (9).
FR - Installation sur plafond sans support de xation supérieur et sans ral-
longe (9).
ES - Instalación en techo sin estructura superior y sin prolongación (9).
RU - (9).
PL - Instalacja na sucie bez kratki górnej i przedłużenia (9).
NL - Installatie aan het plafond zonder bovenste raamwerk en extensie (9).
PT - Instalação no teto sem treliça superior e sem extensão (9).
DK - Loftsinstallation uden øvre tværbjælke og uden forlængerstykke (9).
SE - Installation i tak utan övre fackverk och utan förlängning (9).
FI - Kattoasennus ilman yläsäleikköä ja jatketta (9).
NO- Installasjon i tak uten øvre listverk og uten forlengelse (9).
9
ø 15
ø 12
600
m
3
/h
150mm122mm
800
m
3
/h
11
IT Montaggio valvola di non ritorno (10); tubo aspirazione (11); assem-
blaggio camino (12).
EN - Check valve assembly (10); exhaust pipe (11); chimney assembly (12).
DE - Montage Rückschlagventil (10); Ansaugrohr(11); Kamingruppe (12).
FR - Montage clapet anti-retour (10); tube d’aspiration (11); assemblage
conduit d’évacuation (12).
ES - Montaje de válvula de no retorno (10); tubo de aspiración (11);
montaje de chimenea (12).
RU - (10); (11);
(12).
PL - Montaż zaworu zwrotnego (10), rury zasysającej (11); montaż komina (12).
NL - Montage terugslagklep (10); inlaatleiding (11); assemblage
schoorsteen (12).
PT - Montagem da válvula de não retorno (10); tubo aspiração (11);
montagem chaminé (12).
DK - Montering af kontraventil (10); udsugningsrør (11); montering af
skorsten (12).
SE - Montering av backventil (10); sugledning (11); sammansättning av
skorsten (12).
FI - Vastaventtiilin (10), imuputken (11) asennus.
NO- Montering av stengeventil (10), oppsugingsrør (11), montering av
pipe (12)
12
4
2
M
ERM
ERM
3
5
6
1
10
10
CEILING
SOFFITTO
2
V3 (x4)
1
2
2
FALSE CEILING
CONTROSOFFITTO
V4 (x8)
1
3V3 (x4)
2
AL
SE CEILING
CO
NTROSOFFITTO
V3 (x4)
13
14 15
IT - Congurazione a sotto (13);
Congurazione a controsotto (14)(15).
EN - Ceiling conguration (13);
False ceiling conguration (14)(15).
DE - Kongurierung Decke(13);
Kongurierung abgehängte Decke(14)(15).
FR - Installation sur plafond (13);
Installation sur faux-plafond (14)(15).
ES - Conguración en techo (13);
Conguración en falso techo (14)(15).
RU - (13);
(14)(15).
PL - Konguracja na sucie (13);
Konguracja na sucie podwieszanym (14)(15).
NL - Conguratie aan plafond (13);
Conguratie aan verlaagd plafond (14)(15).
PT - Conguração no teto (13);
Conguração em teto falso (14)(15).
DK - Loftskonguration (13);
Konguration med nedsænket loft (14)(15).
SE - Utförande för innertak (13);
Utförande för undertak (14)(15).
FI - Asetus kattoon (13);
Asetus välikattoon (14)(15).
NO - Kongurasjon i tak (13);
Kongurasjon i undertak (14)(15).
