4. Comment régler le délai de temporisaon de déverrouillage
REMARQUE : voir schémas (6-7) à la fin de ce manuel.
1). Alimentation sous 5 secondes, court-circuit de S2 jusqu’à 3 secondes, le témoin IN-
USE clignote.
2). Court-circuit de S1 jusqu’à 3 secondes ; le témoin IN-USE est allumé en perma-
nence.
3). Nouveau court-circuit de S2, à ce moment, le temps du court-circuit est identique
au délai de temporisation de déverrouillage (le témoin IN-USE clignote une fois
toutes les secondes, moins de deux secondes pour un calcul de 1 seconde, le
réglage du temps maximal est de 30 secondes).
4). Une fois S2 relâché et le délai de déverrouillage enregistré, quittez le réglage.
Le DIP switch se trouve à l’arrière du module sert à configurer l’adresse du relais.
Réglages DIP de la gâche.

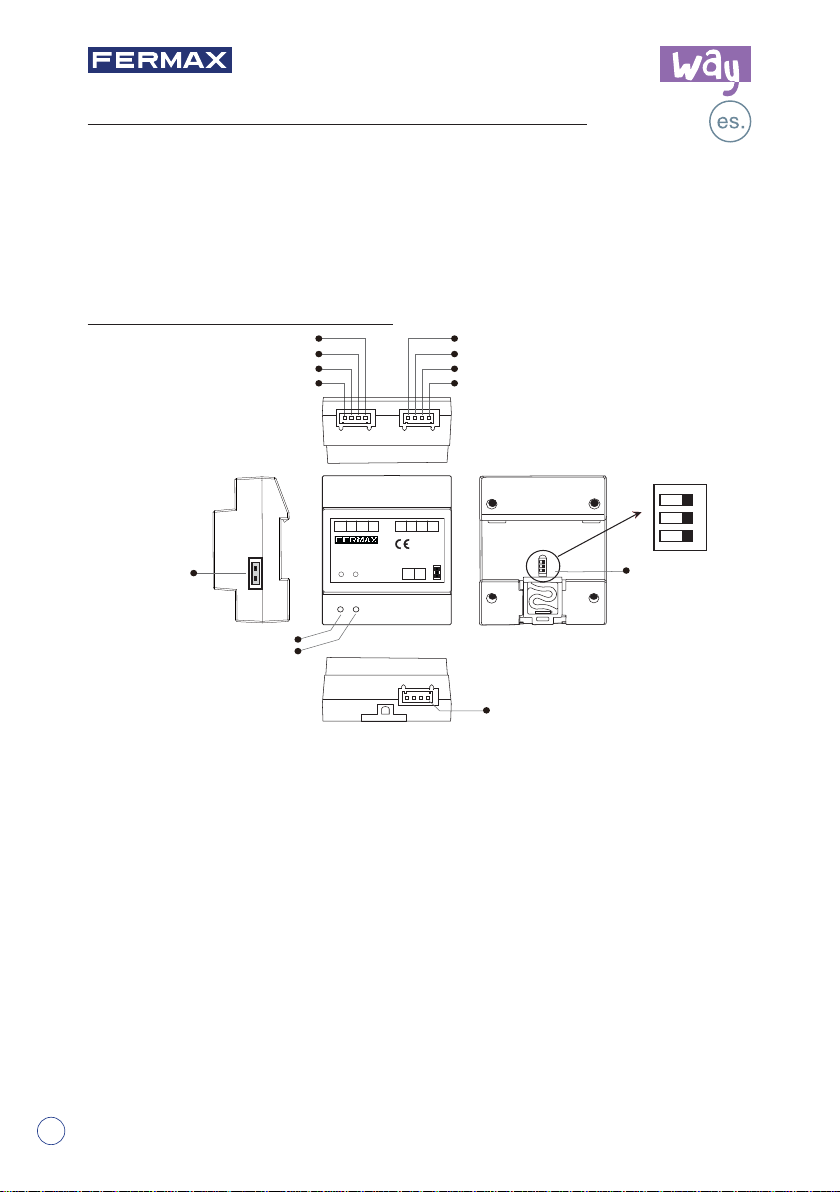

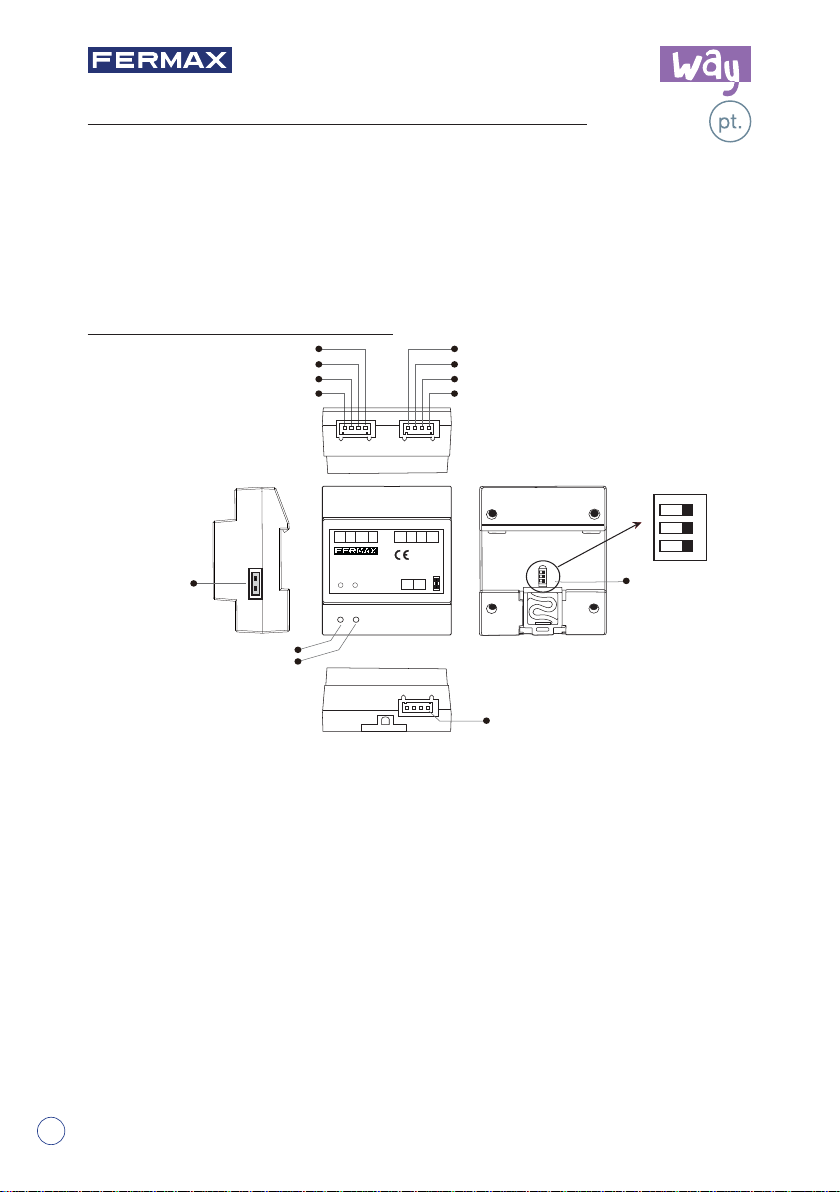

3. Installaon de l’unité
GND NO COM NC
DT-RLC 2-WIRE SYSTEM
12V S2 S1 GND
POWER IN-USE BUS BUS RISER
1
2
3

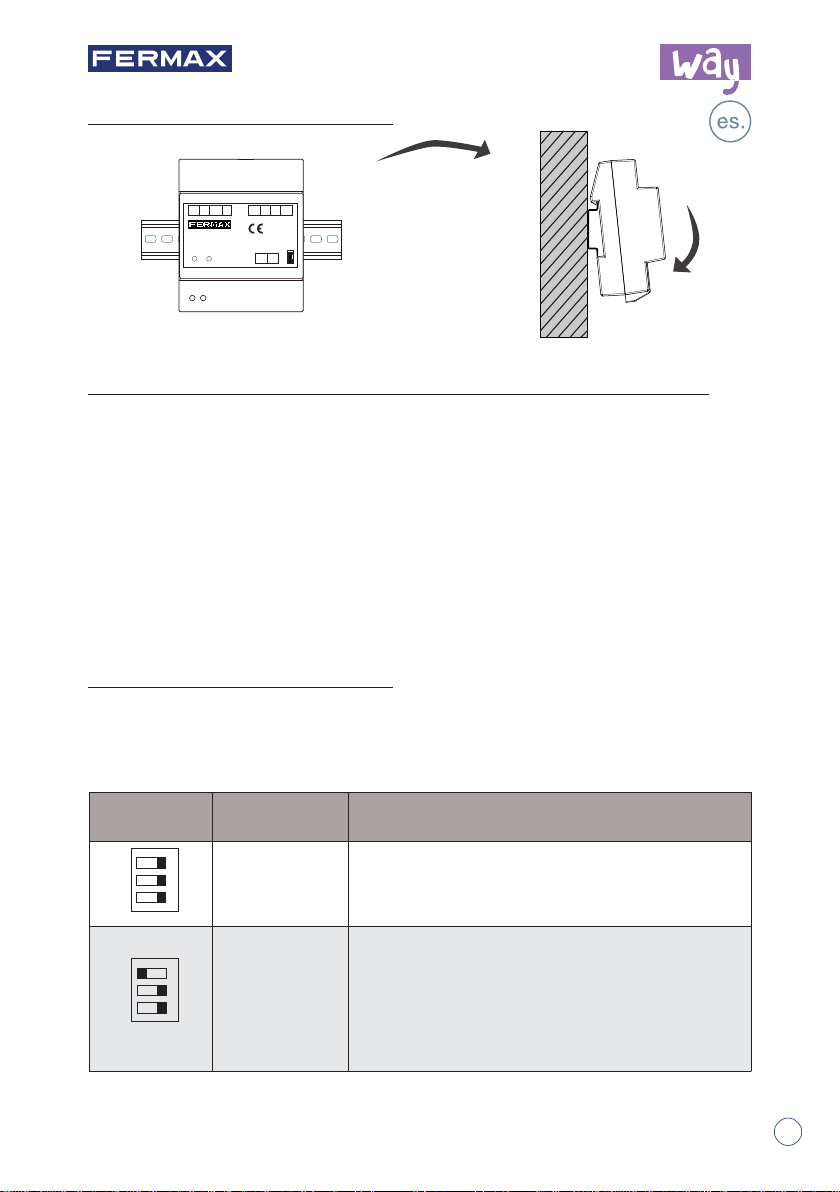

Installation du rail DIN
5. Configuraon de l’adresse du relais
12V S2 S1 GNDGND NO COM NC
BUS BUS
REF 1418
MODULO RELE WAY
WAY RELAY MODULE
POWER IN-USE
RISER
RoHS
Compliant
-2-
DIP État binaire Descriptions
OFF,OFF,OFF S'applique à la gâche 1 de la platine 1.
OFF,OFF,ON
Relais : commande de la deuxième gâche de la
platine 1:
- Sans alimentation externe (Schéma 6).
- Avec alimentation externe (Schéma 7):
• A) Avec Gachê èlectronique
• B) Avec Gachê électro-magnétique
123
ON
123
ON
