Festo MPPES 010 Series Manuale utente

MPPES

de Bedienungs-

anleitung

en Operating

instructions

es Instrucciones

de utilización

fr Notice

d'utilisation

it Istruzione per

l'uso

zh 操作手册

8026697

1304d

[8003096]

Proportional-Druckregelventil

Proportional pressure regulator

MPPES

2Festo – MPPES – 1304d

Symbole/Symbols: Einbau und Inbetriebnahme darf nur durch Fach-

personal mit entsprechender Qualifikation gemäß

dieser Bedienungsanleitung durchgeführt

werden.

Installation and commissioning may only be per-

formed in accordance with these instructions by

technicians with appropriate qualifications.

El montaje y la puesta a punto sólo deben ser rea-

lizados por personal especializado debidamente

cualificado y según estas instrucciones de utiliza-

ción.

Lemontageetlamiseenservicedoiventexclusi-

vement être réalisés par un personnel spécialisé

disposant des qualifications adéquates, confor-

mément à la notice d’utilisation.

Le operazioni di montaggio e messa in servizio

devono essere eseguite solo da personale spe-

cializzato provvisto di apposita qualifica, in con-

formità alle istruzioni per l’uso.

安装与调试必须由具备相应资质的专业人员按

照操作手册来实施。

Warnung

Warning

Advertencia

Avertissement

Avvertenza

警

Vorsicht

Caution

Atención

Attention

Attenzione

小心

Hinweis

Note

Nota

注意

Umwelt

Environment

Reciclaje

Recyclage

Ambiente

环境

Zubehör

Accessories

Accesorios

Accessoires

Accessori

附件

Deutsch – Proportional-Druckregelventil MPPES 2........................................

English – Proportional pressure regulating valve MPPES 14..................................

Español – Regulador de presiòn proporcional MPPES 26....................................

Français – Manodètendeur proportionnel MPPES 39........................................

Italiano – Riduttore di pressione proporzionale MPPES 50...................................

中文 – 型比例调压阀 MPPES 63......................................................

MPPES

Festo – MPPES – 1304d Deutsch 3

Deutsch – Proportional-Druckregelventil MPPES

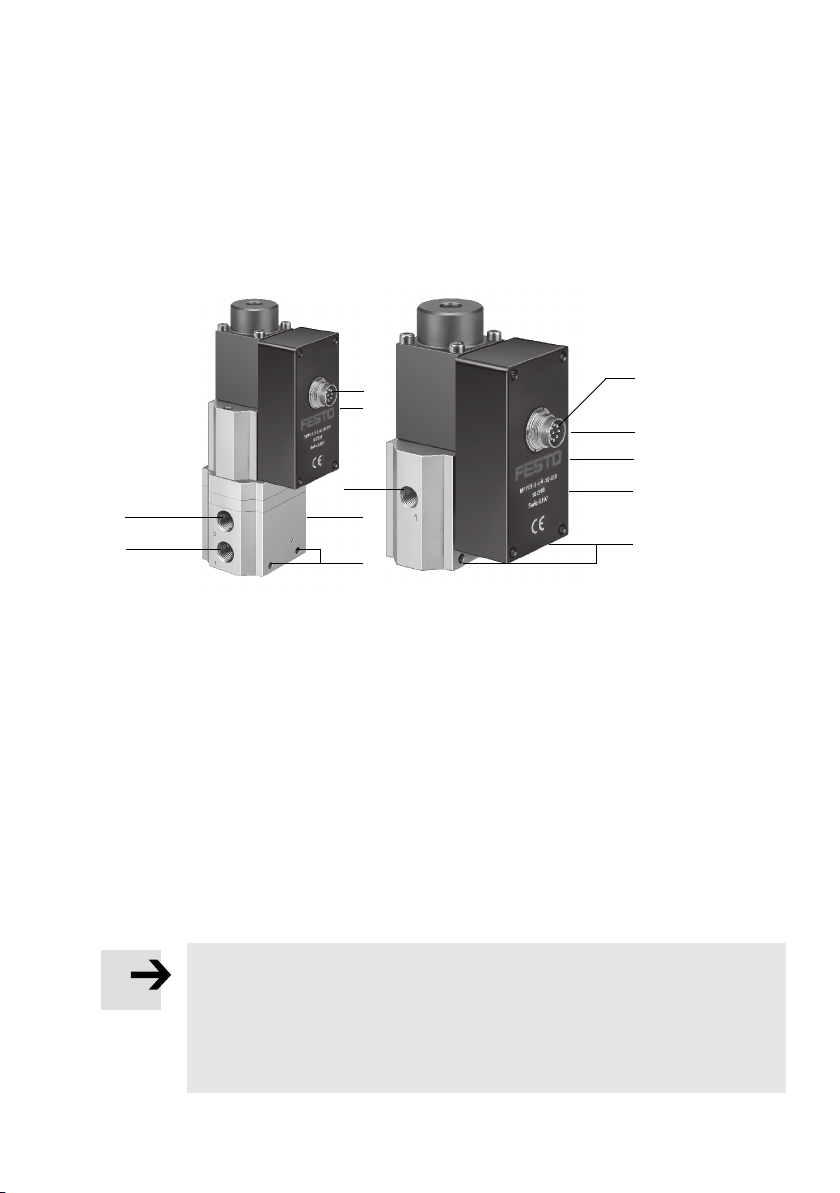

1 Bedienteile und Anschlüsse

1Druckluftanschluss (Druckeingang)

2Arbeitsluftanschluss (Druckausgang)

3Entlüftungsanschluss

4Elektrischer Anschluss

5Durchgangsbohrungen zur Befestigung

6Funktionserdungs-

Anschluss (rückseitig)

Fig. 1

2 Funktion und Anwendung

Ein integrierter Drucksensor nimmt den Druck am Arbeitsluftanschluss auf. Die Regelelektronik ver-

gleicht den Druckwert mit dem Sollwert. Dem Ausgangsdruck entsprechend wird ein analoges, elektri-

sches Signal ausgegeben. Bei Soll-Ist-Abweichungen wird das Regelventil solange betätigt, bis der

Ausgangsdruck den Sollwert erreicht.

Das MPPES-... dient bestimmungsgemäß zum Regeln eines Druckes proportional zu einem vorgegebe-

nen, elektrischen Sollwert.

Hinweis

• Stellen Sie sicher, dass hochfrequente Einstrahlungen (z. B. durch Funkgeräte,

Handtelefone oder sonstige störaussendende Geräte) vom MPPES-... ferngehalten

werden.

So vermeiden Sie erhöhte Toleranzen des Ausgangsdrucks (vgl. hierzu die Angaben

zur EMV im Kapitel Technische Daten).

MPPES

4 Festo – MPPES – 1304d Deutsch

3 Voraussetzungen für den Produkteinsatz

Hinweis

Allgemeine, stets zu beachtende Hinweise für den ordnungsgemäßen und sicheren

Einsatz des Produkts:

• Halten Sie die angegebenen Grenzwerte ein (z. B. für

Drücke, Kräfte, Momente, Temperaturen und elektrische

Spannungen).

• Vergleichen Sie die angegebenen Grenzwerte z. B. für

Drücke, Kräfte, Temperaturen mit Ihrem Einsatzfall.

• Sorgen Sie für ordnungsgemäß aufbereitete Druckluft

(Fig. 2) Fig. 2

LF-...

LR-...

40 μm

• Berücksichtigen Sie die vorherrschenden Umgebungsbe-

dingungen (Fig. 3 und Kap. 11 )

C%mbar

Fig. 3

• Beachten Sie die Vorschriften der Berufsgenossenschaft, des VDE, des Technischen Überwachungs-

vereins oder entsprechende nationale Bestimmungen.

• Zu hoher Restölgehalt in der Druckluft verkürzt die Lebensdauer des Ventils.

Bei Verwendung von Bioölen (Öle, die auf der Basis synthetischer Ester oder nativer Ester aufgebaut

sind z. B. Rapsölmethylester) darf der Restölgehalt von maximal 0,1 mg/m³ nicht überschritten

werden (ISO 8573-1 [7:4:2]).

• Entfernen Sie alle Transportvorkehrungen wie Schutzwachs, Folien, Kappen, Kartonagen (mit Aus-

nahme der Verschlusselemente in den pneumatischen Anschlüssen).

Die Entsorgung der einzelnen Werkstoffe in Recycling-Sammelbehälter ist möglich.

• Belüften Sie Ihre gesamte Anlage langsam (z. B. nach Fig. 4)

Dann treten keine unkontrollierten Bewegungen auf.

• Berücksichtigen Sie die Warnungen und Hinweise

– am Produkt

– in dieser Bedienungsanleitung. Fig. 4

• Verwenden Sie das Produkt im Originalzustand ohne jegliche eigenmächtige Veränderung.

MPPES

Festo – MPPES – 1304d Deutsch 5

4 Einbau

Mechanisch

• Behandeln Sie das MPPES-... so, dass keine Schäden am elektri-

schen Anschluss auftreten.

Diese führen zur Minderung der

Funktionssicherheit

Fig. 5

• Achten Sie auf genügend Platz für den Kabelanschluss und die

Schlauchanschlüsse.

Dadurch wird ein Abknicken des Anschlusskabels vermie-

den.

• Platzieren Sie das MPPES-... möglichst nahe am Zylinder.

Dies führt zu besserer Regelgenauigkeit und kürzeren An-

sprechzeiten.

Fig. 6

• Schieben Sie Schrauben zur Befestigung in beide Bohrungen 5.

• Befestigen Sie das MPPES-... an der vorgesehenen Stelle.

4.1 Pneumatisch

• Entfernen Sie die Verschlusselemente an den Druckluftanschlüssen.

• Verschlauchen Sie folgende Anschlüsse:

– Druckluftanschluss 1

– Arbeitsluftanschluss 2

• Drehen Sie einen Schalldämpfer (Zubehör) in den Entlüftungsanschluss 3.

4.1.1 Elektrisch

• Lesen Sie das Typenschild ab.

Folgende Ventilvarianten werden darauf unterschieden (Tab. 1).

Bezeichnung auf Typenschild MPPES-…-010 MPPES-…-420

Benennung Spannungsvariante Stromvariante

Elektrischer Sollwert DC 0 … 10 V 4…20mA

Tab. 1

MPPES

6 Festo – MPPES – 1304d Deutsch

Warnung

• Verwenden Sie für die elektrische Versorgung ausschließlich PELV-Stromkreise nach

IEC/DIN EN 60204-1 PELV).

• Verwenden Sie ausschließlich Stromquellen die eine sichere elektrische Trennung

der Betriebsspannung nach

IEC/DIN EN 60204-1 gewährleisten.

Hinweis

• Prüfen Sie die Nutzung des Spannungs- bzw.

Strom-Istwertsignals am MPPES-....

• Verwenden Sie folgendes Anschlusszubehör (Zubehör):

– Dose mit Kabel oder

– Anschlussdose und abgeschirmtes Kabel

Hinweis

• Verkabeln Sie folgende Anschlüsse mit Erdpotential:

– die Abschirmung am MPPES-fernen Kabelende

– den Funktionserdungsanschluss 6(Sackloch im Aluminiumgehäuse Fig 8)

Dadurch ist gewährleistet, dass die vorgegebene Schutzart IP65 und EMV er-

reicht wird.

Hinweis

• Stellen Sie sicher, dass die Kabel folgendermaßen verlegt sind:

– quetschfrei

–knickfrei

– dehnungsfrei (Fig. 8).

Fig. 7

Fig. 8

MPPES

Festo – MPPES – 1304d Deutsch 7

• Verkabeln Sie das MPPES-…- gemäß einem der Anschlussbilder Fig. 9 oder Fig. 10

Fig. 9 Spannungsvariante Fig. 10 Stromvariante

max. 500 Ω

Pin-

Nr.

Spannungsvari-

ante

Stromvariante Kabelfarbe bei Verwendung der

Dose mit Kabel Typ KMPPE-…

laut Zubehör

1 – – WH weiß

Masse Sollwert

BN braun

Masse Versorgung

GN grün

4Sollwert

DC 0 … 10 V

Sollwert

4…20mA

YE gelb

5 – GY grau

6Istwert-Ausgang

DC 0 … 10 V

istwert-Ausgang

4…20mA

PK pink

7DC 24 V-Versogungsspannung RD rot

Masse istwert

BU blau

1) Intern Verbunden

Tab. 2

MPPES

8 Festo – MPPES – 1304d Deutsch

5 Inbetriebnahme

1. Bestromen Sie das MPPES-... mit Gleichstrom

(Versorgungsspannung U

=DC24V).

2. Belüften Sie das MPPES-... mit einem höheren Eingangsdruck

als der maximal gewünschte Ausgangsdruck.

3. Bestromen Sie das MPPES-... mit einem Sollwertsignal entspre-

chend dem Ventityp (Strom-/Spannungsvariante).

Es stellt sich ein dazu proportionaler Ausgangsdruck P

ein.

Dem Sollwertsignalbereich DC 0 ... 10 V bzw. 4...20 mA

sind je nach Bauart folgende Druckbereiche zugeordnet

(Tab. 3):

Fig. 11

Fig. 12

Typ Sollwert-Signalbereich Druckbereich

MPPES-...-(P

)-P

-010 DC 0 ... 10 V P

... P

bar

MPPES-...-(P

)-P

-420 4...20 mA

z. B. Standardversion

MPPES-1/4-2-010 DC 0 ... 10 V 0 ... 2 bar (Bild 14)

z. B. Sonderabgleich

MPPES-1/2-1,5-7-420 4 ... 20 mA 1,5 ... 7 bar (Bild 14)

Tab. 3

Zur Sichtkontrolle des Regelvorgangs am MPPES-...:

• Verkabeln Sie das MPPES-… mit folgendem Meßgerät nach

Fig. 13/Fig. 14:

• Verwenden Sie für die

–Spannungsvariante ein Spannungsmeßgerät

und für die

–Stromvariante ein Strommeßgerät.

Auf der Anzeige des Meßgeräts kann der elektrische Istwert verfolgt

werden. Dieser ändert sich proportional zum Druckverlauf am An-

schluss 2.

Fig. 13 Spannungs-

messgerät

Fig. 14 Strommessgerät

MPPES

Festo – MPPES – 1304d Deutsch 9

6 Bedienung und Betrieb

Bei anhaltend gleichem Ausgangsdruck trotz veränderter Sollwertvorgabe:

Hinweis

• Schauen Sie nach schadhaften Kabeln.

Bei Bruch von Sollwertkabeln (nur MPPES-...-420B) oder Versorgungskabeln geht

der Ausgangsdruck auf 0 bar zurück.

Bei Verwendung des MPPES-...-10-...:

Warnung

• Stellen Sie sicher, dass der Magnetkopf gegen direkte Berührung gesichert ist.

Die Temperatur des Magnets kann im Dauerbetrieb bis über +70 °Cansteigen.

Bei Einsatz des MPPES-1/8-10-... in einer Umgebungstemperatur größer 40 °C und einem Ausgangs-

druck größer 8 bar (T>40 °Cundp

>8bar):

Hinweis

• Stellen Sie sicher, dass das MPPES-1/8-10-... zur Kühlung des Magneten nur mit

einer Zwangskonvektion der Umgebungsluft betrieben wird.

Die Magnete der Typen MPPES-1/8-6-... und MPPES-1/8-2-... benötigen keine zu-

sätzliche Kühlung.

7 Ausbau und Reparatur

Zum Ausbau:

Hinweis

• Schalten Sie folgende Energien ab:

–Druckluft

– Spannungsversorgung

8 Wartung und Pflege

• Reinigen Sie das MPPES-... nur mit Seifenlauge, max. +60 °C.

MPPES

10 Festo – MPPES – 1304d Deutsch

9 Zubehör

Bezeichnung Typ

Dose mit Kabel, 8 adrig, 2,5 m (5 m) KMPPE-2,5 (KMPPE-5)

Dose 8-polig MPPE-B

Kabel für Ventilinsel, 1 Dose 8-polig, 1 Dose 6-polig KVIA-MPPE-2,5

Schalldämpfer U-1/8; U-1/4; U-1/2

Tab. 4

10 Störungsbeseitigung

Störung Mögliche Ursache Abhilfe

MPPES-..- rea-

giert nicht

Versorgungsspannung fehl Versorgungsspannung

DC 24 V, Anschluss überprüfen

Sollwertspannung fehlt Steuergerät überprüfen, Anschluss

überprüfen

Eingangsdruck P

nicht vorhanden Eingangsdruck über den gewünschten

Sollwertdruck erhöhen. Der Eingangs-

druck muss kleiner als der maximal zu-

lässige Wert sein

(Technische Daten).

MPPES-... defekt MPPES-... zu Festo einschicken

Durchflussmenge

zu gering

Verengung des Strömungsquerschnitts

durch Anschlusstechnik (Schwenkver-

schraubungen, Schalldämpfer zu klein)

Anschlussalternativen einsetzen

Tab. 5

Questo manuale è adatto per i seguenti modelli

Indice

Lingue:

Altri manuali Festo Controllori

Festo

Festo SPC200 Series Manuale utente

Festo

Festo CMMS-AS Series Istruzioni per l'uso e l'installazione

Festo

Festo CMMS-AS-G2 Series Istruzioni per l'uso e l'installazione

Festo

Festo SPC200 Series Manuale utente

Festo

Festo CMMP-AS M0 Series Manuale utente

Festo

Festo VPPM-...TA-L Series Manuale utente

Festo

Festo SPC200 Series Manuale utente

Festo

Festo CMMS-AS G2 Series Manuale di istruzioni

Festo

Festo SLS-6-Series-P-A Manuale utente

Festo

Festo CMMS-ST Istruzioni per l'uso e l'installazione

Festo

Festo SPC200 Series Guida utente

Festo

Festo LRP-1/4 Series Manuale utente

Festo

Festo FEC FC20 Manuale utente

Festo

Festo SPC-10 Series Manuale utente

Festo

Festo CECX-K-D1 Manuale utente

Festo

Festo CP Series Manuale utente

Festo

Festo MS6-LRE Manuale elenco delle parti

Festo

Festo CMSX-...-C-U-F1 series Manuale utente

Festo

Festo DFPD-Series Guida all'installazione

Festo

Festo SFC-DC series Manuale utente

Festo

Festo CMMO-ST-xxx-LKP series Manuale utente

Festo

Festo CMMS-ST-C8-7-G2 Manuale utente

Festo

Festo CECC-X-M1 series Istruzioni per l'uso e l'installazione

Festo

Festo CMMO-ST-...-DIO Series Manuale utente

Manuali Controllori popolari di altre marche

Digiplex

Digiplex DGP-848 Istruzioni operative

YASKAWA

YASKAWA SGM series Manuale utente

Sinope

Sinope Calypso RM3500ZB Manuale utente

Isimet

Isimet DLA Series Style 2 Manuale di installazione

LSIS

LSIS sv-ip5a Manuale utente

Rockwell Automation

Rockwell Automation 1769-L31 Manuale utente

Airflow

Airflow Uno hab Manuale utente

ABB

ABB ACS580-01 drives Manuale utente

Panasonic

Panasonic GM1 Series Manuale utente

Emerson

Emerson SW93 Manuale utente

AutoAqua

AutoAqua Smart ATO micro SATO-120P Manuale utente

Panasonic

Panasonic FP? Positioning Unit RTEX Manuale utente

Samson

Samson Type 5824 Manuale di servizio

Alpha IP

Alpha IP MIOB 21001 Manuale utente

Siemens

Siemens OpenAir GMA 1 Series Manuale utente

Surecom

Surecom SR-629 Manuale utente

Fishman

Fishman TriplePlay Manuale utente

Regulus

Regulus SRS1 T Manuale utente
