Festo VMPA-B8-R Series Manuale utente

Montageanleitung (Original: de)

8025728

1304c

†‡

Reglerplatte

VMPA...-B8-R...

Festo SE & Co. KG

Postfach

73726 Esslingen

Deutschland

+49 711 347-0

www.festo.com

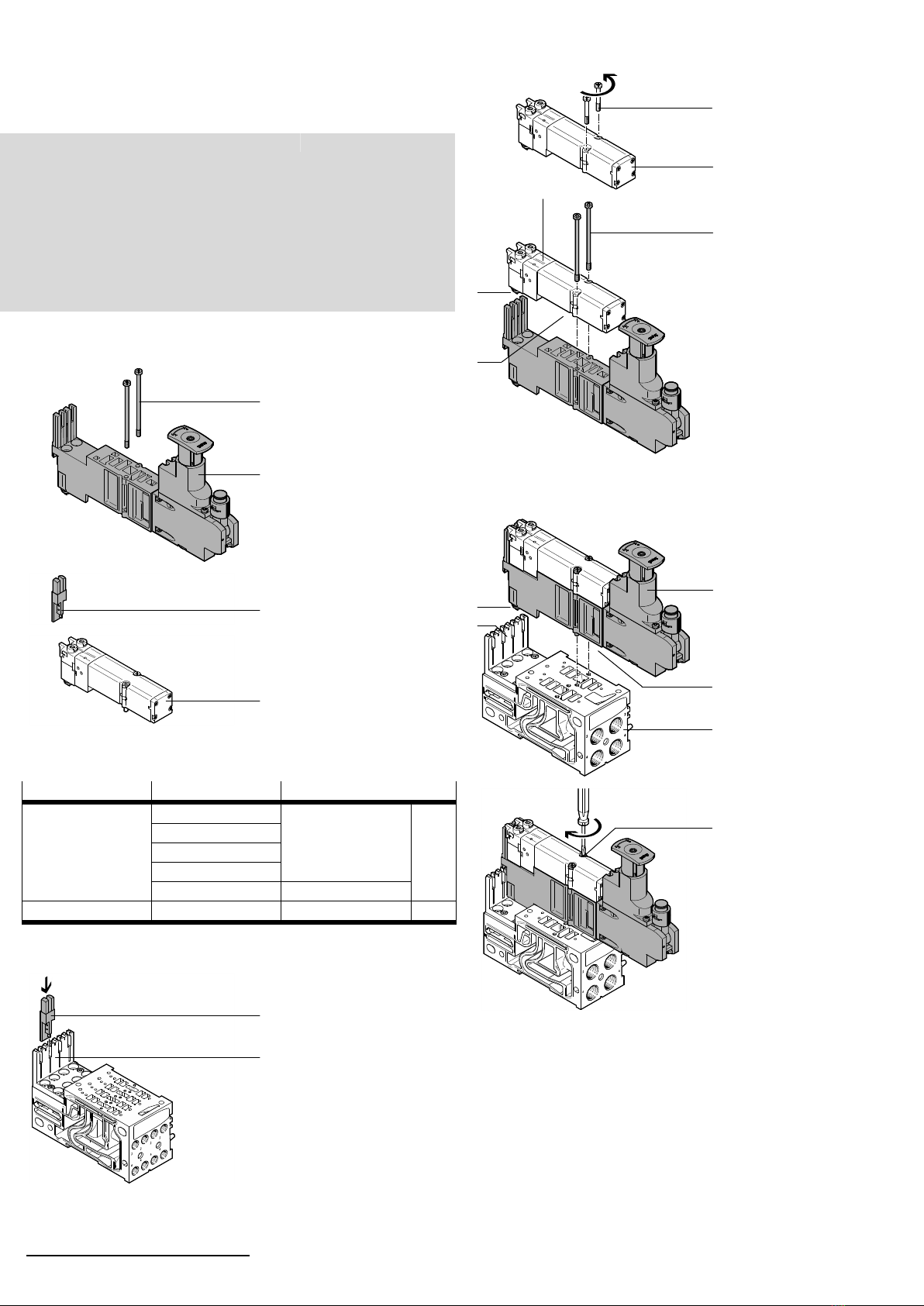

1. Teileliste

11236d_1

1Reglerplatte (1x)

VMPA...-B8-R...

2 Schraube (2x)

(Tabelle)

11236d_2

Nur bei VMPA1-B8-R...:

3 Lichtleiterverlänge-

rung (1x)

11236d_3

Nicht im Lieferumfang:

4 Magnetventil

VMPA...-M1H-...-PI

(1x)

2. Schraubengrößen und Anziehdrehmomente MA

Reglerplatte 1Magnetventil 4Schraube 2[Nm]

VMPA1-B8-R... VMPA1-M1H-KU-PI M2x40 0,25

VMPA1-M1H-NU-PI

VMPA1-M1H-HU-PI

VMPA1-M1H-MU-PI

VMPA1-M1H-...-PI M2x43

VMPA2-B8-R... VMPA2-M1H-...-PI M3x57,5 0,65

3. Vormontage nur bei VMPA1-B8-R...

11236d_7

Schieben Sie die Lichtleiter-

verlängerung 3auf das

Elektronikmodul (A).

1) Toleranzen für nicht tolerierte Anziehdrehmomente MA_10 %

4. Montage

11236d_4

Entfernen Sie die

verliergesicherten Schrau-

ben (B) des Magnetven-

tils 4durch Herausdrehen

oder kräftiges Ziehen.

11236d_5

Tauschen Sie die Schrau-

ben (B) gegen die entspre-

chenden Schrauben 2der

Reglerplatte 1aus.

Prüfen Sie am Magnetven-

til 4die richtige Lage:

–der konischen Runddich-

tung (C)

(verjüngende Seite unten)

–der Dichtung (D).

Platzieren Sie ggf. die Dich-

tung (D) in der Nut des

Magnetventils 4.

Positionieren Sie das Mag-

netventil 4auf der Reglerp-

latte 1und stecken Sie die

Schrauben 2durch die

vorgesehenen Bohrungen.

11236d_6

Prüfen Sie an der Reglerp-

latte 1die richtige Lage:

–der konischen Runddich-

tung (E)

(verjüngende Seite unten)

–der Dichtung (F).

Platzieren Sie ggf. die Dich-

tung (F) in der Nut der Reg-

lerplatte 1.

Positionieren Sie die Regler-

platte 1auf der Anschluss-

platte (G) und dem Elektro-

nikmodul (A).

11236d_8

Drehen Sie die Schrau-

ben 2fest.

Halten Sie das zulässige An-

ziehdrehmoment ein

(Tabelle).

Assembly instructions (original: de)

8025728

1304c

†‡

Regulator plate

VMPA...-B8-R...

Festo SE & Co. KG

Postfach

73726 Esslingen

Germany

+49 711 347-0

www.festo.com

1. Parts list

11236d_1

1Regulator plate

(1x)

VMPA...-B8-R...

2Screw

(2x)

(Table)

11236d_2

Only for VMPA1-B8-R...:

3 Fibre optic cable ex-

tension

(1x)

11236d_3

Not included in delivery:

4 Solenoid valve

VMPA...-M1H-...-PI

(1x)

2. Screw sizes and tightening torques MA

Regulator plate 1

Solenoid valve 4

Screw 2

[Nm]

VMPA1-B8-R...

VMPA1-M1H-KU-PI

M2x40

0.25

VMPA1-M1H-NU-PI

VMPA1-M1H-HU-PI

VMPA1-M1H-MU-PI

VMPA1-M1H-...-PI

M2x43

VMPA2-B8-R...

VMPA2-M1H-...-PI

M3x57.5

0.65

3. Preassembly only with VMPA1-B8-R...

11236d_7

Push the fibre optic cable

extension 3onto the elec-

tronics module (A).

1) Tolerances for non-toleranced tightening torques MA_10 %

4. Mounting

11236d_4

Remove the captive

screws (B) of the solenoid

valve 4by unscrewing or

pulling hard on them.

11236d_5

Replace the screws (B) with

the corresponding

screws 2of the regulator

plate 1.

Check for correct position

on the solenoid valve 4:

–of the tapered O-seal (C)

(tapered side underneath)

–of the seal (D).

If necessary, place the

seal (D) in the groove of the

solenoid valve 4.

Position the solenoid

valve 4 on the regulator

plate 1and insert the

screws 2through the holes

provided for that purpose.

11236d_6

Check for correct position

on the regulator plate 1:

–of the tapered O-seal (E)

(tapered side underneath)

–of the seal (F).

If necessary, place the

seal (F) in the groove of the

regulator plate 1.

Position the regulator

plate 1on the sub-base (G)

and electronics module (A).

11236d_8

Tighten the screws 2.

Observe the permissible

tightening torque

(Table).
