Festo DAPS Series Manuale utente

(de) Bedienungs−

anleitung

(en) Operating

instructions

(es) Instrucciones

de utilización

(fr) Notice

d’utilisation

(it) Istruzione

per l’uso

(sv) Bruksanvisning

Schwenkantrieb

Swivel drive

DAPS−...

723 377

0707c

DAPS−...

Festo DAPS−... 0707c

Esbedeuten/Symbols/Símbolos/

Symboles/Simboli/Teckenförklaring:

Einbau und Inbetriebnahme nur von qualifi

ziertem Fachpersonal, gemäß Bedienungs

anleitung.

Warnung

Warning, Caution

Atención

Avertissement

Avvertenza

Varning

Hinweis

Please note

Por favor, observar

Note

Nota

Notera

Umwelt

Antipollution

Reciclaje

Recyclage

Riciclaggio

Återvinning

Zubehör

Accessories

Accesorios

Accessoires

Accessori

Tillbehör

Fitting and commissioning to be carried out

by qualified personnel only in accordance

with the operating instructions.

El montaje y la puesta en funcionamiento,

debe ser realizado exclusivamente por

personal cualificado y siguiendo las instruc

ciones de utilización.

Montage et mise en service uniquement par

du personnel agréé, conformément aux

instructions d’utilisation.

Montaggio e messa in funzione devono

essere effettuati da personale specializzato

ed autorizzato in confomità alle istruzioni

per l’uso.

Montering och idrifttagning får endast

utföras av auktoriserad fackkunnig personal

i enlighet med denna bruksanvisning.

Deutsch 4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

English 18. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Español 32. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Français 46. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Italiano 60. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Svenska 74. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

DAPS−...

Festo DAPS−... 0707c Deutsch 3

Inhaltsverzeichnis

1 Bedienteile und Anschlüsse 4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

2 Funktion 5. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

3 Anwendung 5. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

4 Produktübersicht und Komponenten 5. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

5 Transport und Lagerung 5. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

6 Voraussetzungen für den Produkteinsatz 6. . . . . . . . . . . . . . . . . . . . . . . . .

7 Einbau 8. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Einbau mechanisch 9

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Einbau pneumatisch 12. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Einbau schaltungstechnisch 12. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

8 Inbetriebnahme 13. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

9 Wartung und Pflege 14. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

10 Ausbau 14. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

11 Störungsbeseitigung 14. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

12 Technische Daten 15. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

DAPS−...

Festo DAPS−... 0707c Deutsch

Doppelkolben Schwenkantrieb DAPS−...Deutsch

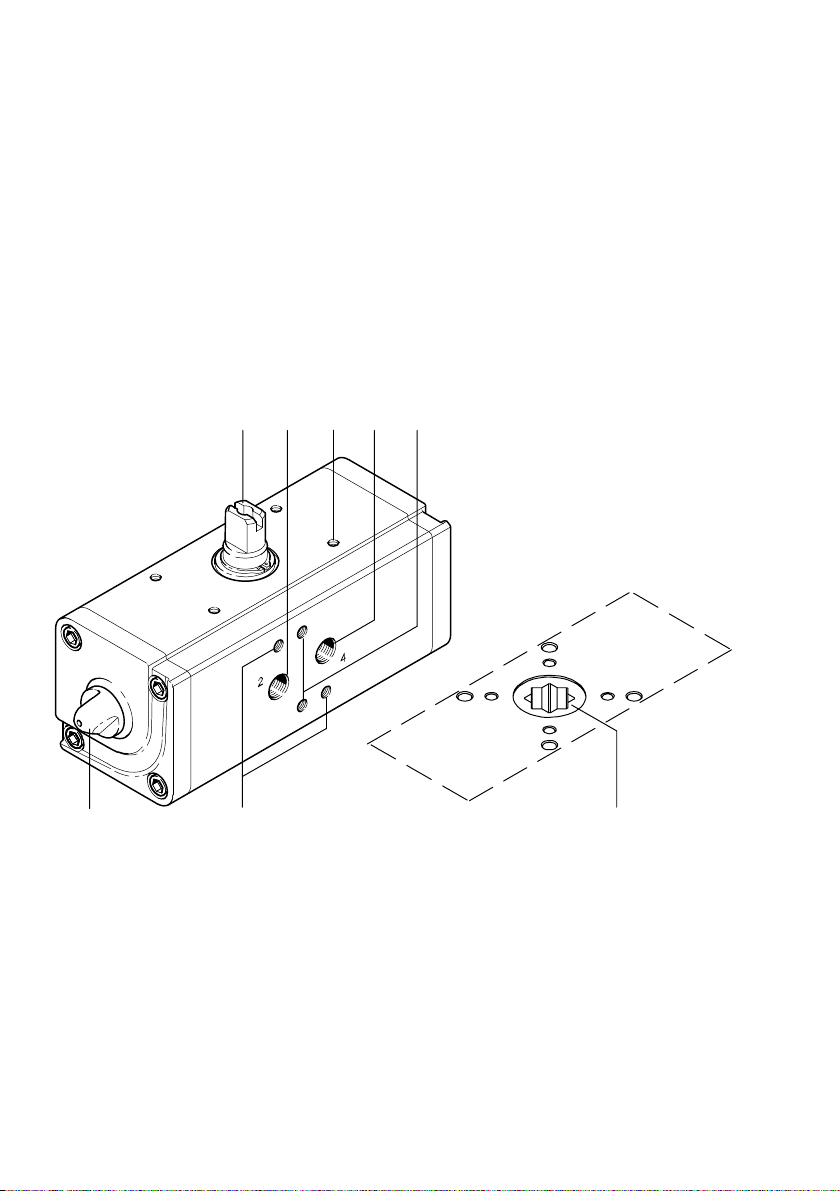

1 Bedienteile und Anschlüsse

Anschlüsse am Beispiel des doppeltwirkenden Schwenkantriebs DAPS:

2143 5

8 6

1Übertragungswelle für Endtasteranbau

2Druckluftanschluss 2 (A) für Betätigung

und Linksdrehung des Schwenkantriebs

34 Befestigungsgewinde für Endtaster−

anbau

4Druckluftanschluss 4 (B) für Betätigung

und Rechtsdrehung des Schwenkantriebs

5Befestigungsgewinde für Gewindestift zur

Ausrichtung des NAMUR−Ventils

6Ansicht von unten: sternförmige Kupplung zur

Aufnahme des Vierkant eines Prozessventils

7Befestigungsgewinde für pneumatisches

NAMUR−Schaltventil

8Kontermutter zur Sicherung des eingestellten

Kolbenanschlags.

Bild1

DAPS−...

Festo DAPS−... 0707c Deutsch 5

2 Funktion

Der Schwenkantrieb DAPS ist vollständig auf die Anforderungen der Prozessindus

trie zugeschnitten. Er wird für die Steuerung mediendurchströmter Prozessventile

in Anlagen verwendet.

Die Kolbenbewegung des DAPS wird über eine Joch−Kinematik (Scotch Yoke) in

eine Schwenkbewegung umgewandelt. Diese Kinematik ist nur innerhalb eines

Winkels von ca. 90° wirksam. Die einfachwirkende Ausführung mit Federrückstel

lung ist für verschiedene Versorgungsdrücke mit verschiedenen Federstärken aus

gestattet.

Das angeschraubte Prozessventil nimmt das Reaktionsmoment des Schwenk−

antriebs auf. Dabei gelten die zulässigen Drehmomente gemäß den Technischen

Daten (siehe Katalog www.festo.com).

3 Anwendung

Bestimmungsgemäß dient der Schwenkantrieb DAPS zur Betätigung von Prozess

ventilen mit ca. 90° Drehwinkel (z. B.: Kugelhahn, Absperrklappe).

4 Produktübersicht und Komponenten

SÜberprüfen Sie den Verpackungsinhalt auf Vollständigkeit:

 ein Schwenkantrieb DAPS,

 diese Bedienungsanleitung,

 eine Kurz−Bedienungsanleitung.

5 Transport und Lagerung

Sorgen Sie für Lagerbedingungen wie folgt: kurze Lagerzeiten und kühle, trockene,

schattige korrosionsgeschützte Lagerorte.

DAPS−...

Festo DAPS−... 0707c Deutsch

6 Voraussetzungen für den Produkteinsatz

Warnung

SDurch unsachgemäße Handhabung entstehen Fehlfunktionen.

SStellen Sie sicher, dass alle Anweisungen dieses Kapitels stets eingehalten

werden. Dies macht das Produktverhalten ordnungsgemäß und sicher.

SDas Produkt ist kein Sicherheitsbauteil und darf nur gemäß der Zweckbestim

mung eingesetzt werden.

SVerwenden Sie das Produkt im Originalzustand ohne jegliche eigenmächtige

Veränderung.

SStellen Sie sicher, dass Schutzmaßnahmen nicht umgangen werden können.

SSorgen Sie dafür, dass die Vorschriften für Ihren Einsatzort eingehalten

werden, z. B. von Berufsgenossenschaft oder nationalen Institutionen.

SEntfernen Sie die Verpackungen mit

Ausnahme vorhandener Haftetiketten

an Druckluftanschlüssen (Verschmutz

ungsgefahr).

Die Verpackungen sind vorgesehen für eine Verwertung auf stofflicher Basis

(Ausnahme: Ölpapier = Restmüll).

SVergleichen Sie die Grenzwerte in dieser Bedienungsanleitung mit Ihrem ak

tuellen Einsatzfall (z. B. Drücke, Kräfte, Momente, Massen, Geschwindigkeiten,

Temperaturen). Nur die Einhaltung der Belastungsgrenzen ermöglicht es, das

Produkt gemäß der einschlägigen Sicherheitsrichtlinien zu betreiben.

SBerücksichtigen Sie die Umgebungs

bedingungen am Einsatzort. Korrosive

Umgebungen vermindern die Lebens

dauer des Produkts.

SSchützen Sie das Gerät vor Druckschwankungen und Überschreitung der

Betriebstemperatur. Verwenden Sie Überdruck− und Druckregelventile.

Bild2

Bild3

[°C] [%] [mbar]

DAPS−...

Festo DAPS−... 0707c Deutsch 7

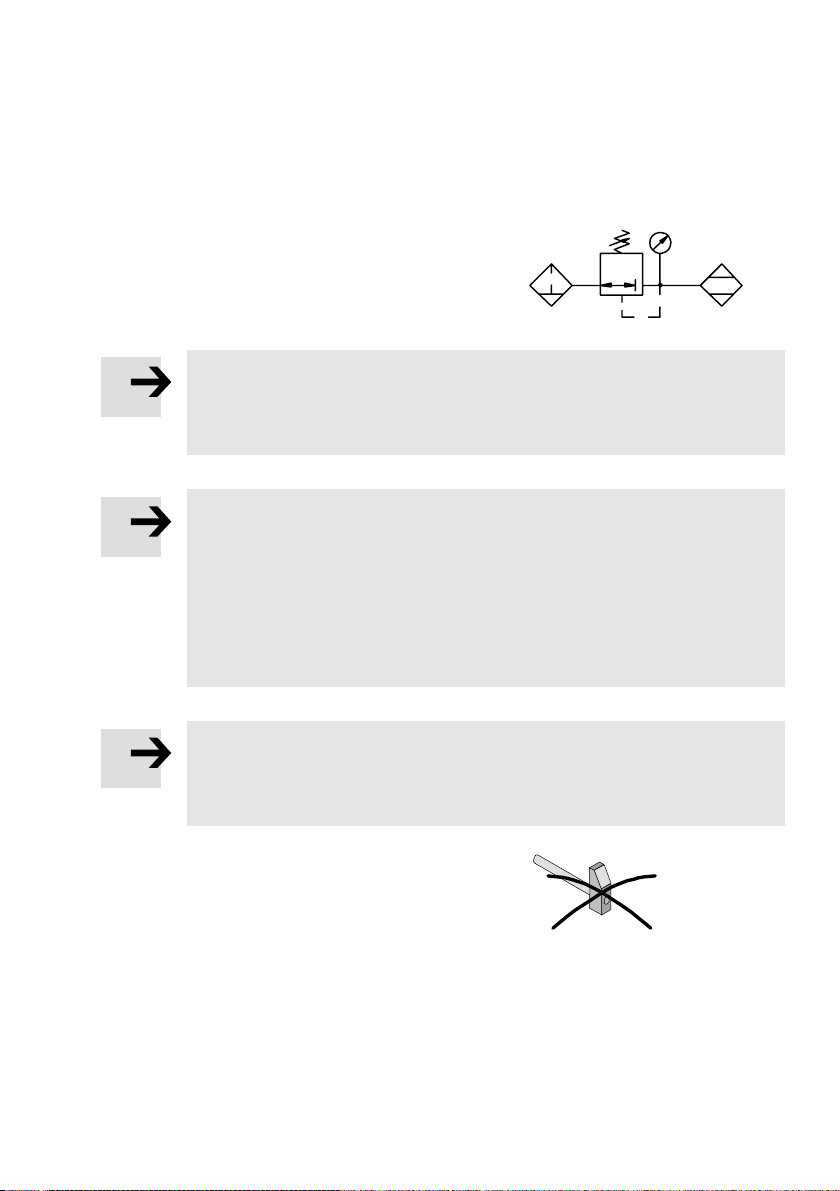

SSorgen Sie für Druckluft mit ordnungsge

mäßer Aufbereitung. Das Produkt benötigt

getrocknete Druckluft, geölt oder ungeölt.

Hinweis

SVerwenden Sie unter normalen Bedingungen nur ungeölte Druckluft.

Der Schwenkantrieb DAPS besitzt eine Initialschmierung, die für die gesamte

Lebensdauer ausreicht.

Hinweis

Dauerbetrieb an der Grenze der angegebenen Umgebungstemperatur und

Arbeitsfrequenz kann die Lebensdauer des Schwenkantriebs vermindern.

SVerwenden Sie beim Dauerbetrieb unter Extrembedingungen geölte

Druckluft. Das Öl muss chemisch inert sein und darf nicht verkohlen.

Bei Verwendung von geölter Druckluft:

Die Initialschmierung wird herausgeschwemmt. Der Schwenkantrieb darf nur

noch mit geölter Druckluft betrieben werden.

Hinweis

Beim Einsatz des Schwenkantriebs DAPS in explosionsfähiger Atmosphäre:

SBeachten Sie die Angaben und Hinweise in der beiliegenden Kurz−Bedie

nungsanleitung des Produkts.

SExterne Schlageinwirkung kann zu

Fehlfunktionen führen. Schützen Sie

das Produkt vor herunterfallenden

Gegenständen.

Bild4

LF−... LR−... LD−...

Bild5

DAPS−...

Festo DAPS−... 0707c Deutsch

7 Einbau

Hinweis

Die folgenden Anweisungen zur Montage des Schwenkantriebs DAPS an ein

Prozessventil sind nur unter folgenden Voraussetzungen anzuwenden:

 Einbau des Schwenkantriebs in Rohrleitungsrichtung.

 Bei Verwendung eines 2−Wege−Prozessventils:

Das 2−Wege−Prozessventil ist geschlossen.

 Bei Verwendung eines 3−Wege−Prozessventils:

Der Schaltzustand des 3−Wege−Prozessventils ist bekannt.

Hinweis

Bei Verwendung eines 3−Wege−Prozessventils:

SRichten Sie den Schwenkantrieb so aus, dass die Anschlussöffnungen für ein

NAMUR−Ventil zur Seite ohne Rohrleitung zeigen.

Hinweis

Ausströmendes Prozessmedium darf nicht in den Schwenkantrieb eindringen.

Das Gehäuse des Schwenkantriebs besitzt auf der Anschlussseite zum Prozess

ventil eine Leckagenut. Sollte das Prozessventil undicht werden, so kann die

Leckage über die offene Nut entweichen.

SStellen Sie sicher, dass diese Leckagenut nicht abgedichtet wird.

Auf diese Weise wird sichergestellt, dass weder Prozessmedium noch

ausströmende Luft des Prozessventils in den Schwenkantrieb eindringt.

DAPS−...

Festo DAPS−... 0707c Deutsch 9

Die Montage des Schwenkantriebs DAPS erfolgt alternativ mit oder ohne Montage

brücke.

Bei hohen Mediumstemperaturen in Rohrleitung und Prozessventil:

SVerwenden Sie eine Montagebrücke und zusätzlich eine wärmeisolierte

Kupplungsverlängerung.

Einbau mechanisch

SStellen Sie zur Montage des Schwenkantriebs DAPS die Schaltwelle des Pro

zessventils so ein, dass die verlangte Arbeitsweise zum Öffnen und Schließen

des Prozessventils realisiert wird.

SBeachten Sie, dass ein Prozessventil mit

Absperrklappe nur in einer Richtung geöff

net und in Gegenrichtung geschlossen wer

den kann.

Zum Anbau des Schwenkantriebs ohne Monta

gebrücke:

1. Setzen Sie den Schwenkantrieb auf die

Schaltwelle des Prozessventils. Beachten

Sie dabei, dass der Vierkant des Prozess

ventils ohne Verkantung in der sternförmi

gen Kupplung des Schwenkantriebs sitzt.

2. Befestigen Sie den Schwenkantrieb mit

4korrosionsbeständigen Schrauben und

Springringen (Material: VA) am Anschluss

flansch des Prozessventils.

3. Ziehen Sie alle Schrauben abwechselnd

über Kreuz fest.

Anziehdrehmoment:(èBild7).

4. Fortsetzung auf Seite 11 mit Punkt 6.

DAPS−... F03 F04 F05 F07 F10 F12 F14 F16 F25

Anziehdrehmoment [Nm] 2,5 2,5 2,5 4 10 12 12 15 12

Bild7

Bild6

DAPS−...

Festo DAPS−... 0707c Deutsch

Zum Anbau des Schwenkantriebs mit Montagebrücke benötigen Sie:

 eine Montagebrücke 9,

 eine Wellenverlängerung aJ.

1. Richten Sie die Montagebrücke so aus,

dass deren Stege in Richtung der Längs

achse des Schwenkantriebs ausgerichtet

sind und gegebenenfalls die offene Seite

der Montagebrücke zum Prozessventil hin

ausgerichtet ist.

2. Befestigen Sie die Montagebrücke am

Schwenkantrieb. Ziehen Sie die Schrauben

jedoch noch nicht fest.

3. Führen Sie die Wellenverlängerung durch

die Montagebrücke in die sternförmige

Kupplung an der Unterseite des Schwenk−

antriebs ein. Beachten Sie dabei, dass die

Wellenverlängerung ohne Verkantung in

der Kupplung sitzt.

4. Befestigen Sie den Schwenkantrieb mit

Montagebrücke und Wellenverlängerung

am Anschlussflansch des Prozessventils.

Beachten Sie dabei, dass der Vierkant des

Prozessventils ohne Verkantung in der

Wellenverlängerung sitzt.

5. Ziehen Sie alle Schrauben abwechselnd

über Kreuz fest.

Anziehdrehmoment:(èBild9).

DAPS−... F03 F04 F05 F07 F10 F12 F14 F16 F25

Anziehdrehmoment [Nm] 2,5 2,5 2,5 4 10 12 12 15 12

Bild9

Bild8

Altri manuali per DAPS Series

Questo manuale è adatto per i seguenti modelli

771

Indice

Lingue:

Altri manuali Festo Azionamento CC

Festo

Festo DRRD-12 Manuale utente

Festo

Festo Type SLM-Series-KF-A Manuale utente

Festo

Festo DGC Series Manuale utente

Festo

Festo CMMT-ST-C8-1C-...-S0 Series Manuale utente

Festo

Festo DFPI-***-***-ND2P-E-P-G2 Manuale utente

Festo

Festo DGP-8 Manuale utente

Festo

Festo DGC G Series Guida all'installazione

Festo

Festo SLG-8 Series Manuale utente

Festo

Festo DGC-HD Series Manuale utente

Festo

Festo DGC-8 Series Manuale utente

Festo

Festo EGC-50-TB Manuale elenco delle parti

Festo

Festo EMCA-EC-67 CO Series Istruzioni per l'uso e l'installazione

Festo

Festo CMMT-AS-C2-11A-P3 S1 Series Manuale utente

Festo

Festo DSR-10-180-P Manuale utente

Festo

Festo CMMT-ST-SW Manuale utente

Festo

Festo DRRD-...-P..E Series Manuale utente

Festo

Festo ESBF-BS-32 Manuale elenco delle parti

Festo

Festo DNCE-***-LAS Manuale utente

Festo

Festo EMCA-EC-67 CO Series Manuale utente

Festo

Festo EMCA-EC-67 CO Series Manuale utente

Festo

Festo DNG Series Guida all'installazione

Festo

Festo EMCS-ST Manuale utente

Festo

Festo TP 1422 Istruzioni operative

Festo

Festo DNCM POT Series Manuale utente

Manuali Azionamento CC popolari di altre marche

Vincent Associates

Vincent Associates UNIBLITZ ED12DSS Manuale utente

EKSMA OPTICS

EKSMA OPTICS DQ-100-4 Manuale elenco delle parti

Chamberlain Garog

Chamberlain Garog D Series Manuale utente

Parker

Parker PDS Series Manuale utente

Binks

Binks QS-5012-1-CE Manuale utente

Danfoss

Danfoss VLT 2800 Series Scheda tecnica

ABB

ABB ACQ580-01 Series Manuale di installazione

YASKAWA

YASKAWA CANopen SI-S3 Manuale utente

GE D20A6 Manuale utente

Unex

Unex MC-D-250-1000-050W-TW Manuale utente

Geckodrive

Geckodrive G213V Manuale utente

ABB

ABB RSYC-01 Manuale utente

Rockwell Automation

Rockwell Automation PowerFlex 700S Manuale del proprietario

WEG

WEG DeviceNet CFW500 Manuale utente

Siemens

Siemens SINAMICS G Scheda tecnica

Siemens

Siemens SINAMICS SM150 6SL3815-7NP41-0AA1 Istruzioni operative

SOMFY

SOMFY JR RU 30 Manuale utente

Beckhoff

Beckhoff AX8911 Manuale dell'operatore
