Festo DGC Series Manuale utente

(de) Bedienungs−

anleitung

(en) Operating

instructions

(es) Instrucciones

de utilización

(fr) Notice

d’utilisation

(it) Istruzione

per l’uso

(sv) Bruksanvisning

Pneumatischer Linearantrieb

Pneumatic linear drive

DGC−...

696 454

0604b

DGC−...

Festo DGC−... 0604b

Es bedeuten/Symbols/Símbolos/

Symboles/Simboli/Teckenförklaring:

Einbau und Inbetriebnahme nur von

qualifiziertem Fachpersonal, gemäß

Bedienungsanleitung.

Warnung

Warning, Caution

Atención

Avertissement

Avvertenza

Varning

Hinweis

Please note

Por favor, observar

Note

Nota

Notera

Umwelt

Antipollution

Reciclaje

Recyclage

Riciclaggio

Återvinning

Zubehör

Accessories

Accesorios

Accessoires

Accessori

Tillbehör

Fitting and commissioning to be carried out

by qualified personnel only in accordance

with the operating instructions.

El montaje y la puesta en funcionamiento,

debe ser realizado exclusivamente por

personal cualificado y siguiendo las

instrucciones de utilización.

Montage et mise en service uniquement par

du personnel agréé, conformément aux

instructions d’utilisation.

Montaggio e messa in funzione devono

essere effettuati da personale specializzato

ed autorizzato in confomità alle istruzioni

per l’uso.

Montering och idrifttagning får endast

utföras av auktoriserad fackkunnig personal

i enlighet med denna bruksanvisning.

Deutsch 3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

English 27. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Español 51. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Français 75. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Italiano 99. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Svenska 123. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

DGC−...

Festo DGC−... 0604b Deutsch 3

Pneumatischer Linearantrieb DGC−...Deutsch

1Inhaltsverzeichnis

1Inhaltsverzeichnis3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

2Bedienteile undAnschlüsse4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

3Funktion 5. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

4 Anwendung5. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

5Transport undLagerung5. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

6Voraussetzungen für den Produkteinsatz6. . . . . . . . . . . . . . . . . . . . . . . . . . . .

7 Einbau 7. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Mechanisch 7. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Pneumatisch 11. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Elektrisch 12. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Zubehör 13. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

8Inbetriebnahme14. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Vorbereitung 14. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Durchführung 17. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

9BedienungundBetrieb 19. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

10 WartungundPflege20. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

11 Reparatur21. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

12 Zubehör 22. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

13 Störungsbeseitigung23. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

14 Technische Daten 24. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

DGC−...

Festo DGC−... 0604b Deutsch

2Bedienteile undAnschlüsse

123456

aA aJ

1Gewinde zur Befestigung des Zylinder

fußes *) oder für die Direktbefestigung

2Stoßdämpfer oder Elastomerdämpfer

(auswechselbar, s. Kapitel Inbetriebnahme)

3Führungsschiene

4Schlitten (Läufer)

5Zentrierbohrungen für Nutzlast

6Befestigungsgewinde für Nutzlast

7Drosselrückschlagventile*)

8Profilbefestigung (Mittenstütze) *)

9Nut für Näherungsschalter *)

aJ Stellschrauben für pneumatische Endlagen

dämpfung PPV

aA Druckluft−Anschlüsse (je nach Baugröße,

siehe Einbau pneumatisch)

*) Zubehör

Bild1

DGC−...

Festo DGC−... 0604b Deutsch 5

3Funktion

Durch wechselweise Belüftung der Druckluft−

anschlüsse bewegt sich der Innenläufer im

Rohr hin und her. Durch eine starre Verbin

dung bewegt sich der Außenläufer mit. Den

dazu notwendigen Schlitz im Zylinderrohr

überspannt ein Bandsystem.

4 Anwendung

Bestimmungsgemäß dient der DGC−... zum

Platz sparenden Massetransport.

Er ist zugelassen für die Betriebsarten Schlit

tenbetrieb und Jochbetrieb (Belastungsgren

zen beachten).

5Transport undLagerung

SBerücksichtigen Sie das Gewicht des

DGC−....

Je nach Ausführung wiegt der DGC−...

über 70 kg.

Hinweis

SVermeiden Sie es, die Führungsschiene bei Transport und Lagerung mit den

Händen zu berühren. Sonst schädigen Sie die Fettschicht.

Bild2: Schaltsymbol

Bild3: Schlittenbetrieb

Bild4: Jochbetrieb

Bild5

DGC−...

Festo DGC−... 0604b Deutsch

6Voraussetzungen für den Produkteinsatz

Hinweis

Durch unsachgemäßen Gebrauch entstehen Fehlfunktionen.

SStellen Sie sicher, dass die Vorgaben dieses Kapitels stets eingehalten

werden.

SBerücksichtigen Sie die Warnungen und Hinweise am Produkt und in den

zugehörigen Bedienungsanleitungen.

SVergleichen Sie die Grenzwerte in dieser

Bedienungsanleitung mit denen Ihres

Einsatzfalls (z.B. Kräfte, Momente, Tem

peraturen, Massen).

Nur die Einhaltung der Belastungsgrenzen

ermöglicht ein Betreiben des Produkts

gemäß der einschlägigen Sicherheitsrichtlinien.

SBerücksichtigen Sie die Umgebungsbedingungen am Einsatzort.

Korrosive Umgebungen verkürzen die Lebensdauer des Produkts (z.B. Ozon).

SBerücksichtigen Sie die Vorschriften der Berufsgenossenschaft, des Techni

schen Überwachungsvereins, des VDE oder entsprechende nationale Bestim

mungen.

SVerwenden Sie das Produkt im Originalzustand ohne jegliche eigenmächtige

Veränderung.

SEntfernen Sie die Verpackungen wie Folien, Kappen, Kartonagen.

Ausnahmen:

 Verschlussstopfen an Druckluftanschlüssen (Verschmutzungsgefahr)

 Kunststoffabdeckung auf der Alu−Führungsschiene (bei DGC−...−G/GF).

Die Verpackungen sind vorgesehen für eine Verwertung auf stofflicher Basis

(Ausnahme: Ölpapier = Restmüll).

SSorgen Sie für Druckluft mit ordnungs

gemäßer Aufbereitung (s. Techn. Daten).

Bild6

[%] [mbar][°C]

LF−... LR−...

Bild7

DGC−...

Festo DGC−... 0604b Deutsch 7

7 Einbau

Einbau, mechanisch

SLassen Sie Schrauben und Gewindebolzen grundsätzlich unverändert, sofern

Sie in dieser Anleitung nicht dazu aufgefordert werden.

SVermeiden Sie, dass das Bandsystem

beschädigt wird oder stark verschmutzt.

Beschädigungen mindern Sicherheit

und Lebensdauer des DGC−....

SAchten Sie auf einen Einbau ohne

Verspannungen und Biegungen.

Bei Ersatz eines Linearantriebs DGP(L)−... durch einen DGC−...:

Verwenden Sie die Fußbefestigungsadapter vom Typ HPC−....

Schlittenposition oben:

HPC−...−SO/ HPC−...−S

Schlittenposition hinten:

HPC−...−SH / HPC−...−S

DGP(L)−... DGP(L)−...

DGC−GF/KF DGC−GF/KF

Drehmomente der Befestigungsschrauben

HPC−8 HPC−12/18 HPC−25 HPC−32/40

0,8 Nm 1,6 Nm 2 Nm 4,5 Nm

Bild10

Bild8

Bild9

DGC−...

Festo DGC−... 0604b Deutsch

Bei Antrieben mit großen Hublängen:

SVerwenden Sie die Profilbefestigungen (Mittenstützen) Typ MUC−....

Bild11 zeigt die Stützabstände, die je nach Einbaulage erforderlich sind.

Bild11: Erforderliche Stützabstände bei waagrechtem / senkrechtem Einbau

l l

ø40

ø32

ø25

ø18

ø12

ø8

ø40

ø32

ø25

ø18

ø12

ø8

l[mm]

F[N]

DGC−...

Festo DGC−... 0604b Deutsch 9

Bei Anbau von Profilbefestigungen (Mitten

stützen) Typ MUC−...:

1. Positionieren Sie die Profilbefestigungen

gleichmäßig über die gesamte Antriebs

länge verteilt, nicht nur über die Hub

strecke.

2. Befestigen Sie die Profilbefestigungen

am DGC−... nach Bild12.

3. Drehen Sie die Befestigungsschrauben gleichmäßig fest.

Drehmomente:

MUC−8/12 MUC−18 MUC−25/32 MUC−40

1,2 Nm 4,1 Nm 8,3 Nm 14 Nm

Bild13

4. Stellen Sie sicher, dass sich die Profil

befestigungen außerhalb des Verfahr

bereichs des Schlittens befinden (ins

besondere bei seitlicher Befestigung).

Schieben Sie den Schlitten hierfür einmal

über die gesamte Verfahrstrecke.

Bild12

Bild14

DGC−...

Festo DGC−... 0604b Deutsch

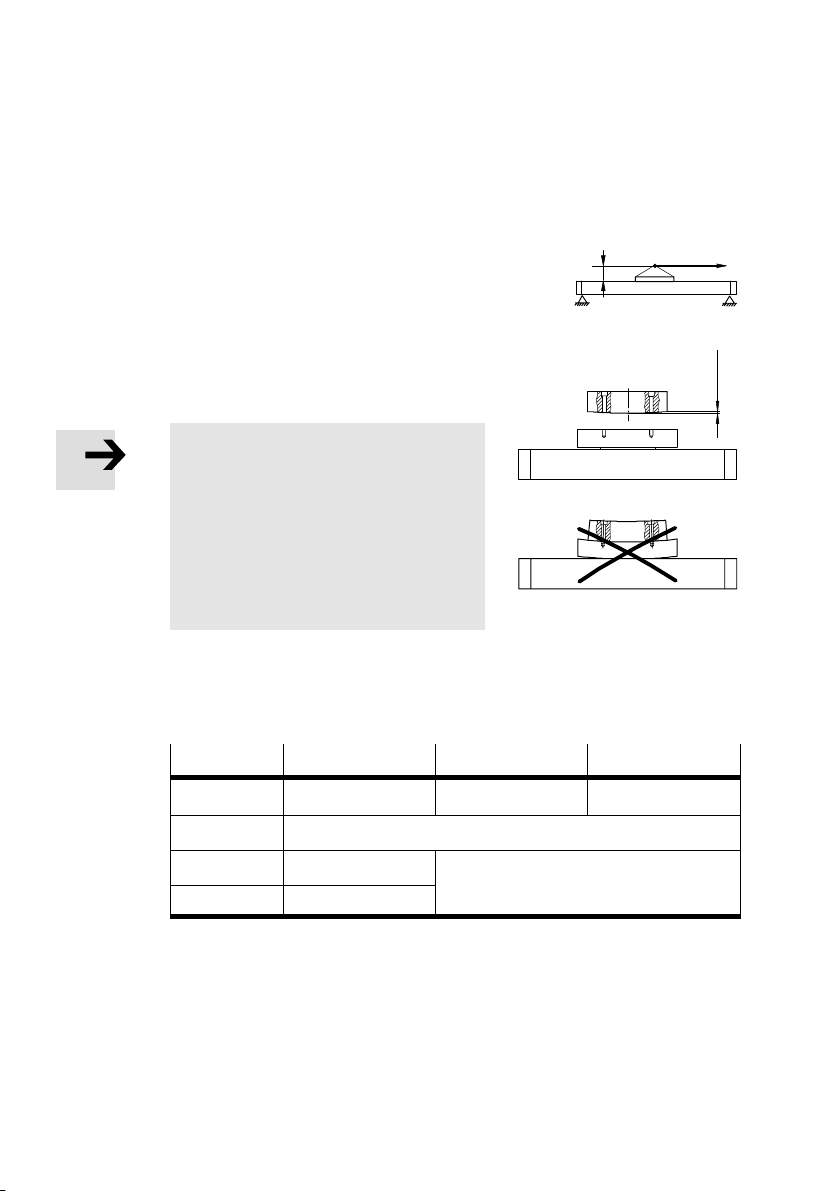

Zur Befestigung der Nutzlast:

SPlatzieren Sie die Nutzlast so, dass das

Kippmoment aus der Kraft F parallel zur

Bewegungsachse und dem Hebelarm a

klein bleibt (siehe Technische Daten:

Mx, My, Mz).

Bei harten und steifen Nutzlasten:

Hinweis

Ein Verbiegen des Schlittens gegen eine

gekrümmte Nutzlast mindert die

Lebensdauer der Führung.

SStellen Sie sicher, dass die Montage−

fläche der Nutzlast höchstens die

folgende Krümmung aufweist:

 G/GF: 0,03 mm

 KF/FA: 0,01 mm

SBeachten Sie die Anzugsdrehmomente bei der Befestigung der Nutzlast auf

dem Schlitten:

DGC−... G GF KF

8 / 12 M4: 2 Nm  M4: 2,5 Nm

18 M5: 3,5 Nm

25 / 32 M5: 3,5 Nm

M5: 3,5 Nm

40 M6: 4,5 Nm

M6: 4,5 Nm

Bild17

Bei Nutzlasten mit eigener Führung:

SJustieren Sie die Führungen von Nutzlast und DGC−... exakt parallel.

Nur so vermeiden Sie Überlastungen am Schlitten (zul. Kräfte siehe Technische

Daten).

Bild15

Bild16

max.
