Frigidaire FEC32S6H Manuale utente

PRODUCT NO. FACTORY NO. COLOR MARKET

FEC32S6HSA 3805432359011 WHITE U.S.A.

FEC32S6HBA 3805432359061 BLACK U.S.A.

ELECTRIC - COOKTOP

Model No.

FEC32S6H

Inc.

FACTORY PARTS CATALOG

ELECTRIC COOKTOP

WIRING DIAGRAM # - 318047011

OWNER’S GUIDE # - 318200602

INSTALLATION INSTR. # - 318064702

FRIGIDAIRE HOME PRODUCTS

7075 ORDAN DRIVE

MISSISSAUGA, ONTARIO

CANADA, L5T 1K6

TEL: (905) 565-9200 Publication No.

5995324638

990609

-EN/SERVICE

377

OFF

OFF OFF

Publication No. FEC32S6H

5995324638

06/99 2

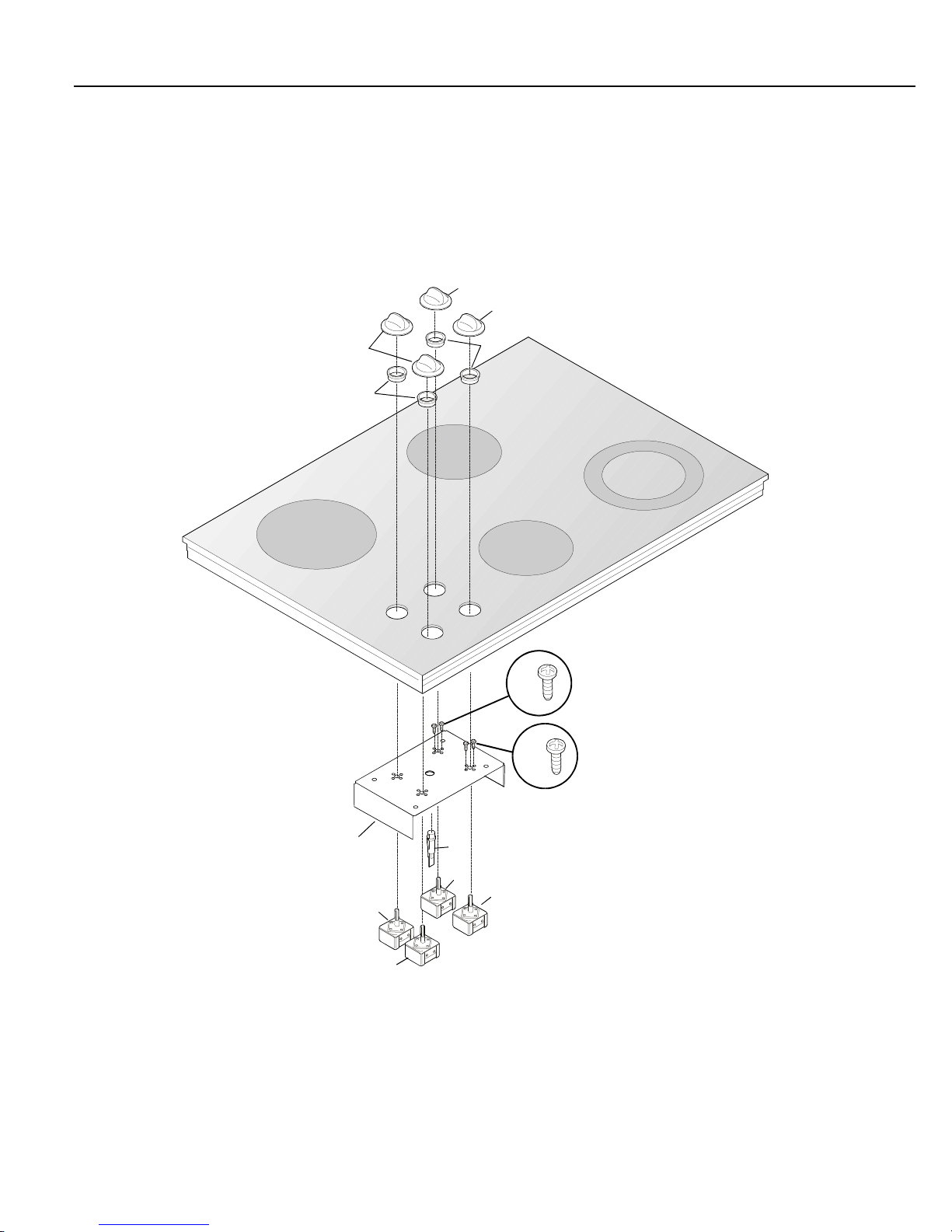

CONTROL PANEL

36A

36 74

54 54A

69A

LA9923G38

FEC32S6H Publication No.

5995324638

# = Functional Part 306/99

* = Non-Illustrated Part

CONTROL PANEL

A=FEC32S6H (FEC32S6HSA)

B=FEC32S6H (FEC32S6HBA)

POS. NO PART NO DESCRIPTION

16 318096300 AB Plate instrument mtg

36 318164500 AKnob-surface unit white

36 318164505 BKnob-surface unit black

36A 318164501 AKnob-surface unit white

36A 318164506 BKnob-surface unit black

51# 5303297484 A B Light-indicator

54 # 318120505 AB Switch-surface unit

54A# 318078200 A B Switch-surface unit dual

69 5303305528 AB Screw, switch mtg 8-32 X 3/16

69A 5303323134 A B Screw, switch mtg 8-32 X 1/4

74 5303321205 AB Bushing

*5303323131 A B Screw, 8-32 X 7/16

*5303300265 A B Screw, 8-18 X ½

*5303323140 AB Screw, ground

Publication No. FEC32S6H

5995324638

06/99 4

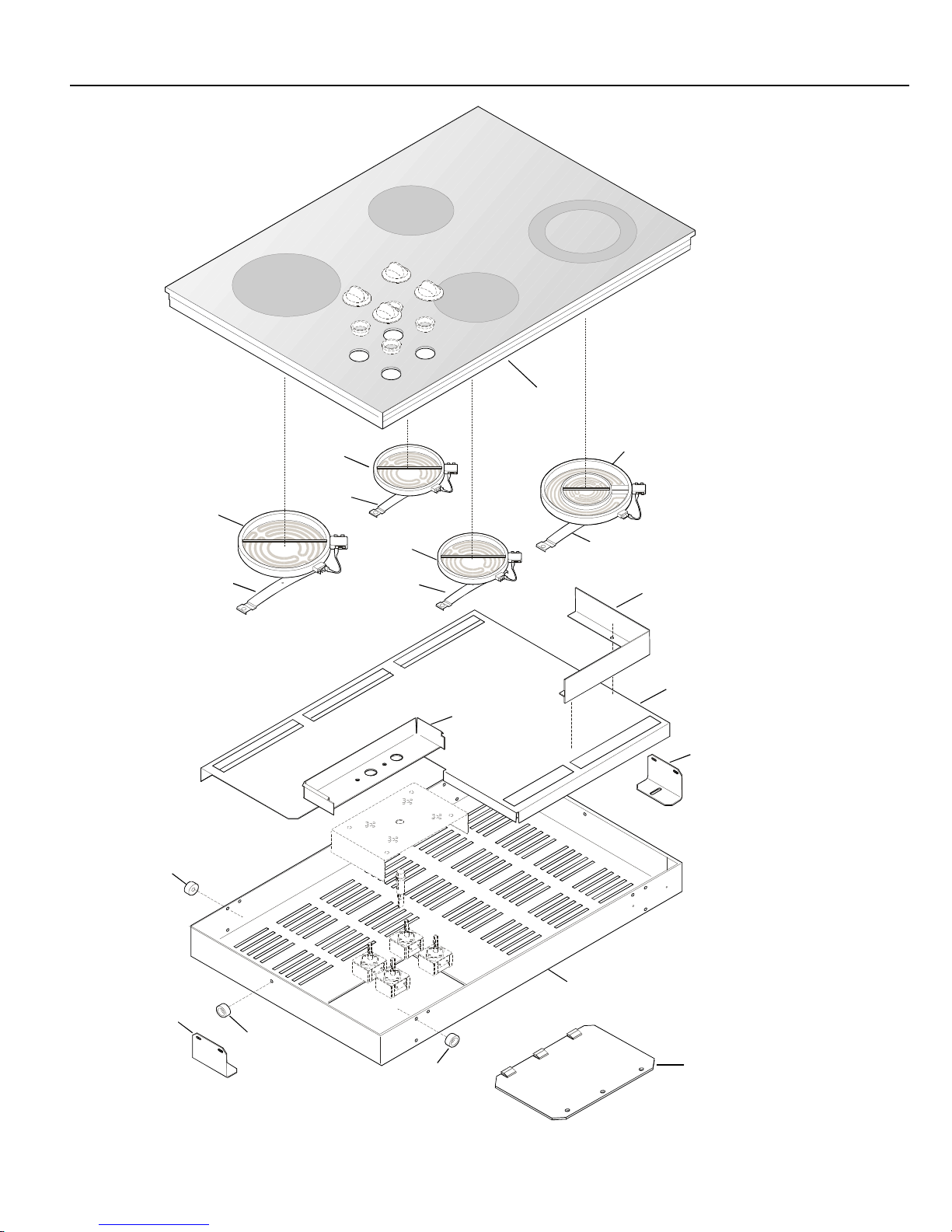

MAINTOP/SURFACE UNITS

163

159

162

164

15A

52A

52A 52

15B

LA9923V39

FEC32S6H Publication No.

5995324638

# = Functional Part 506/99

* = Non-Illustrated Part

A=FEC32S6H (FEC32S6HSA)

B=FEC32S6H (FEC32S6HBA)

POS. NO PART NO DESCRIPTION

15 318178101 AB Element-surface 2100W

15A# 318178002 AB Element-surface 1000/2000W

15B# 318178100 A B Element-surface 1200W

16 318079301 AGlass Main top white

16 318079300 BGlass Main top black

20 318121902 A B Bracket

23 5303297401 A B Panel-access

46 318077201 AB Burner box

52 318122006 A B Spring-element mtg

52A 318122007 A B Spring-element mtg

159 318125101 A B Deflector

162 318125200 AB Deflector

163 08007817 A B Spacer

164 318125301 A B Plate-connection

*08016432 A B Screw, 8-18 X 3/8

*5303323129 A B Screw, 8 X ¾

*5303323364 A B Bx & wires assy

*5303300265 A B Screw, 8-18 X ½

*5303323131 A B Screw, 8-32 X 7/16

*5303323140 A B Screw ground

MAINTOP/SURFACE UNITS

Publication No. FEC32S6H

5995324638

06/99 6

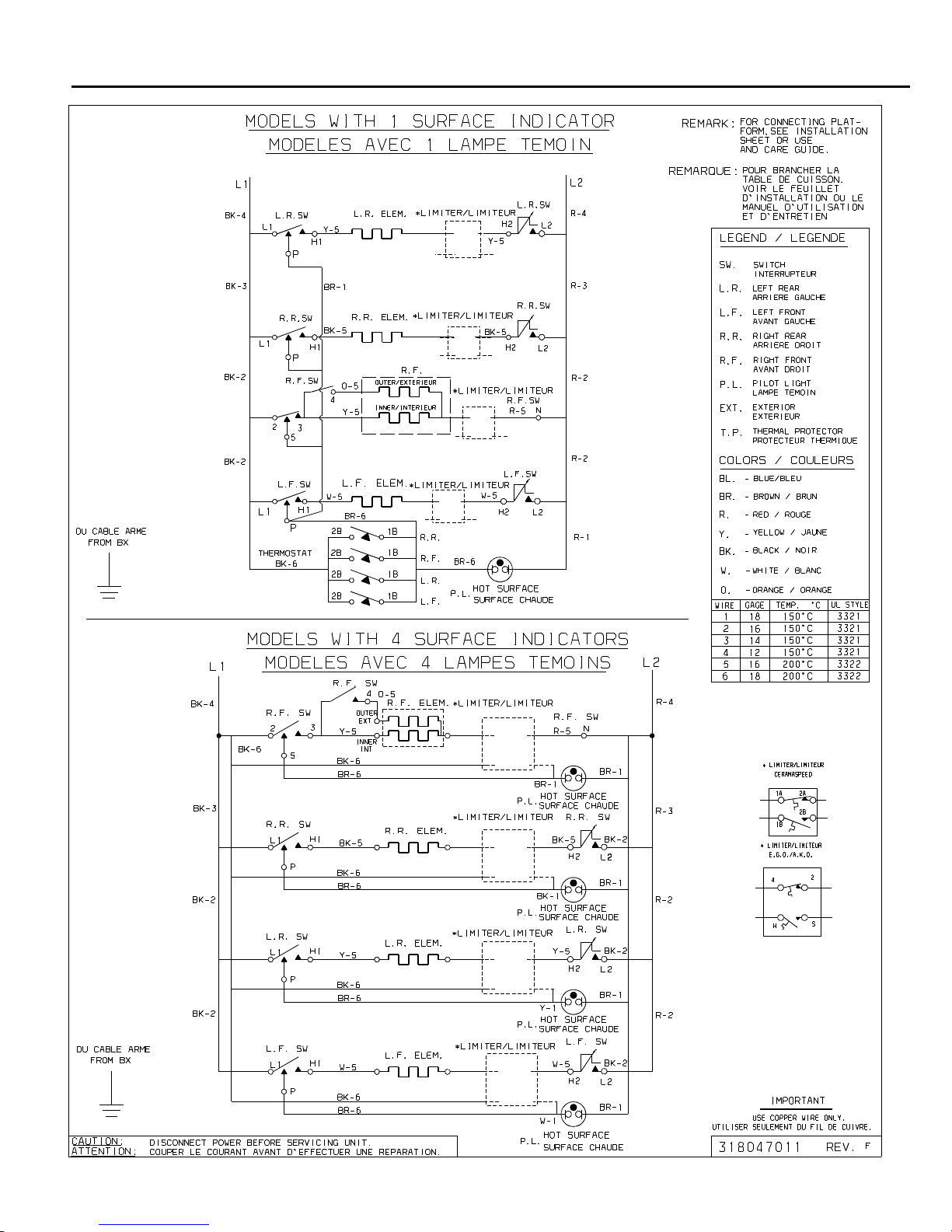

WIRING DIAGRAM
