Frigidaire FEC36C4A Manuale utente

Product No. FEC36C4ACD FEC36C4ASD

38054411510C4 3805441151014

Series 36" elec 36" elec

Color stainless white

Market North America North America

Wiring Diagram 318046901 318046901

Owner's Guide 318200612 318200612

Installation Instructions 318201410 318201410

FEC36C4A.eps LA9923G39A.eps LA9923V40.eps 318046901.eps

ELECTROLUX HOME PRODUCTS, INC.

P.O. Box 212378, Augusta, GA 30917

Publication No.

5995402970

04/01/30

(EN/SERVICE/ECL)

377

ELECTRIC COOK-TOP

RANGE

Model No.

FEC36C4A

Publication No: 5995402970 FEC36C4A

01/04 2

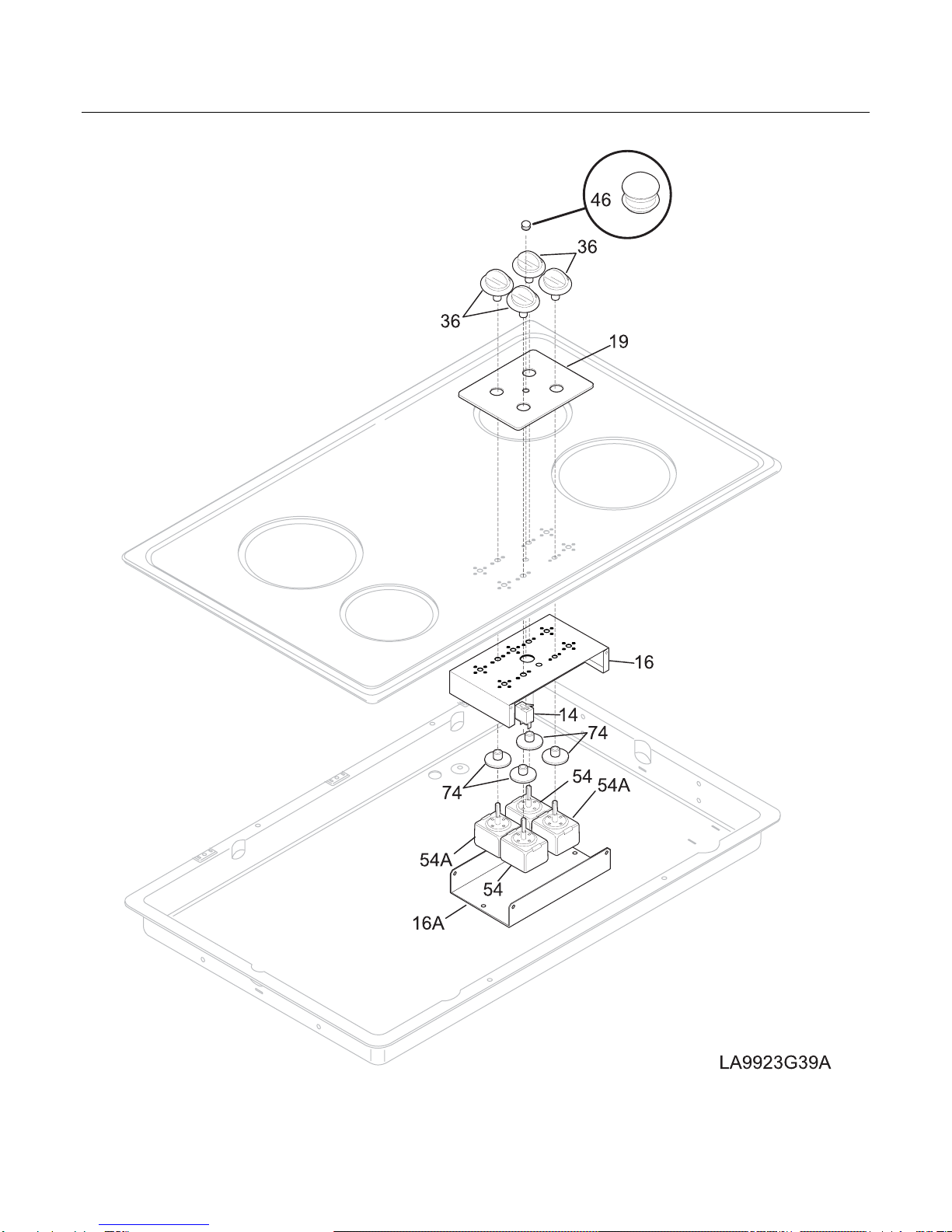

CONTROL PANEL

FEC36C4A Publication No: 5995402970

# Functional Parts 3 01/04

* Non-Ilustrated Parts

CONTROL PANEL

Model Index: AFEC36C4A (FEC36C4ASD)

BFEC36C4A (FEC36C4ACD)

POS. NO PART NO. DESCRIPTION

14 5303323991 A B Lamp, indicator

16 3200422 A B Plate, instrument mtg

16A 3200430 A B Cover, instrument mtg.

19 318183505 A - Insert, white

19 318183506 - B Insert, black

36 318196633 A - Knob, control, white

36 318196634 - B Knob, control, black

46 5303200418 A B Lens, indicator light

54 # 318220014 A B Switch, surface unit, small

54A# 318220015 A B Switch, surface unit, large

* 5303305528 A B Screw, 8-32 x 1/4

74 318146010 A B Bushing, switch

* 5304410665 A B Screw, 10-32 x 5/8

* 5303323140 A B Screw, ground, 10-32 x 0.375

Publication No: 5995402970 FEC36C4A

01/04 4

MAIN TOP/SURFACE UNITS

FEC36C4A Publication No: 5995402970

# Functional Parts 5 01/04

* Non-Ilustrated Parts

MAIN TOP/SURFACE UNITS

Model Index: AFEC36C4A (FEC36C4ASD)

BFEC36C4A (FEC36C4ACD)

POS. NO PART NO. DESCRIPTION

15 # 5308011964 A B Element, surface, large/8 inch, (2), medallion incl

15A# 5304437241 A B Element, surface, small/6 inch, 1250W, medallion incl

16 318159031 A - Main Top, white

16 318159034 - B Main Top, stainless

17 3016817 A B Rod, maintop support

18 318074310 A B Hinge, maintop, (2)

19 # 318067056 A B Pan, surface element, large, chrome

19A# 318067046 A B Pan, surface element, small, chrome

27 # 318223407 A B Terminal Block, surface element, 21", white leads

27 # 318223408 A B Terminal Block, surface element, 18", orange leads

27 # 318223410 A B Terminal Block, surface element, 15", yellow leads

27 # 318223411 A B Terminal Block, surface element, 21", brown leads

28 5303301461 A B Medallion, surface element

46 318077011 A B Burner Box

93 318122500 A B Support, terminal block, (4)

136 5303935029 A B Support

137 5303323138 A B Screw, 10-24x1/2

140 318216000 A B Spacer, installation

183 5304410665 A B Screw, 10-32 x 5/8

* # 318078537 A B Box & wires assy

* 5303311532 A B Screw, 6-32 x 1/4", back

Publication No: 5995402970 FEC36C4A

01/04 6

WIRING DIAGRAM
