Frigidaire FFC05K0DW Manuale utente

Product No. FFC05K0DW0

Series 134A

Color white

Volts 115

Wiring Diagram 216787900

Owner's Guide 216960000

Market North America

Energy Guide 216793807

P08F0027.EPS P08D0272.eps P08C0615.eps P08S0305.eps

ELECTROLUX HOME PRODUCTS, INC.

P.O. Box 212378, Augusta, GA 30917

Publication No.

5995410049

04/05/14

(EN/SERVICE/MLR)

365

FREEZER CHEST

Model No.

FFC05K0DW

Publication No: 5995410049 FFC05K0DW0

05/04 2

DOOR

FFC05K0DW0 Publication No: 5995410049

# Functional Parts 3 05/04

* Non-Illustrated Parts

DOOR

POS. NO PART NO. DESCRIPTION

1 216480801 Gasket-door, white

9 216061502 Panel-inner lid, white

10 216923001 Plug button, 1/4", white

11 216106014 Panel-outer lid, white

27 5303212828 Clip, panel mtg

* 5303161215 Screw, ph truss head, 8-18AB x 0.500

Publication No: 5995410049 FFC05K0DW0

05/04 4

CABINET

FFC05K0DW0 Publication No: 5995410049

# Functional Parts 5 05/04

* Non-Illustrated Parts

CABINET

POS. NO PART NO. DESCRIPTION

3 216502600 Plug, drain, interior

4 216073900 Plug, drain, exterior

6 216855700 Breaker, hinge side

11 216855706 Breaker-ends, white

12 216892800 Nameplate

18 216707200 Knob, temp control

21 # 216787700 Control-temperature

27 216337700 Screw, hex washer head, 10-24 x 0.500

28 216478800 Hinge Assy

30 216105500 Breaker-corners, white

59 216848200 Basket

71 131168200 Screw, pan head, 8-18B x 0.31

75 216782000 Panel-access, white

94 216140400 Lens, frost indicator, blue

* 216793807 Energy Guide

* 5303305324 Paint, touch-up, white

Publication No: 5995410049 FFC05K0DW0

05/04 6

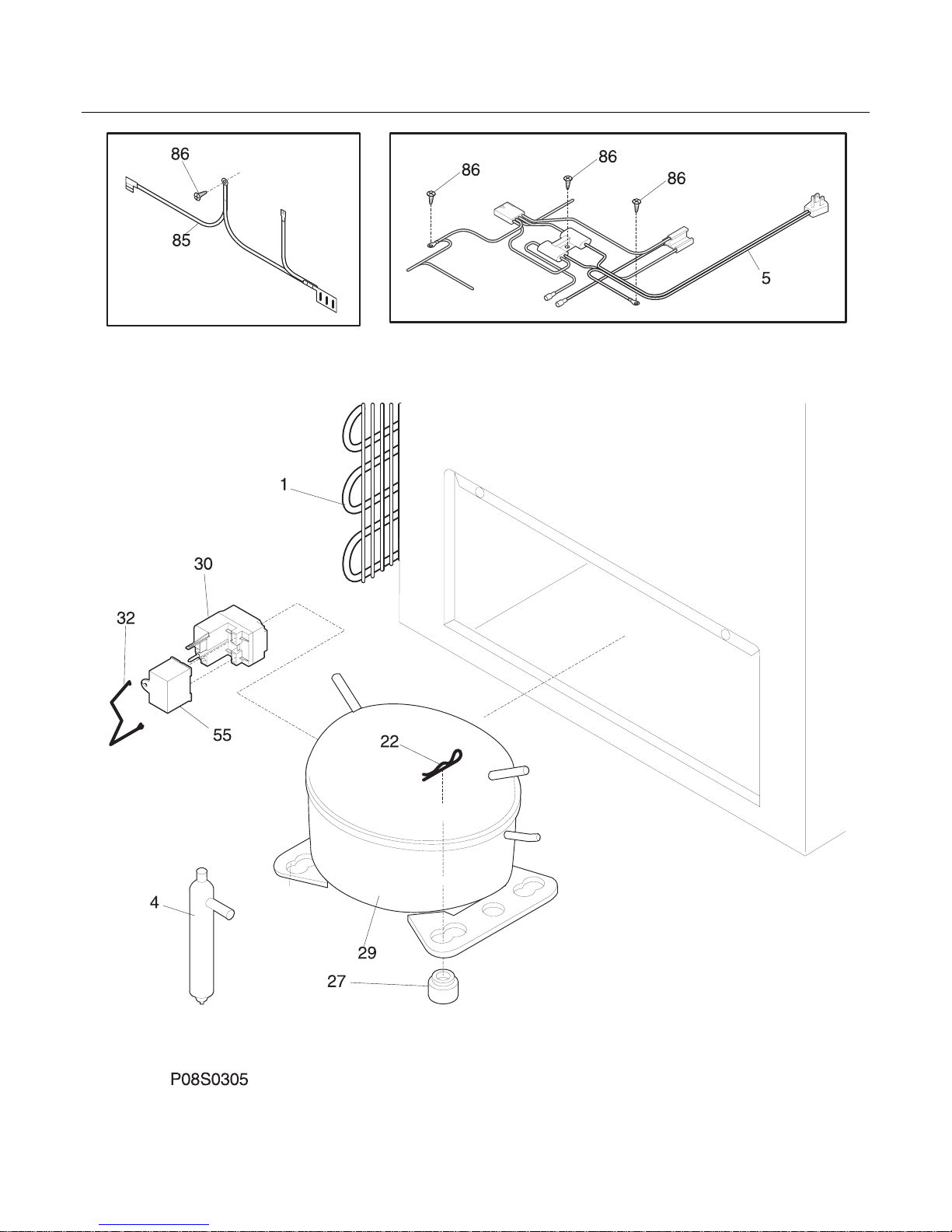

SYSTEM

FFC05K0DW0 Publication No: 5995410049

# Functional Parts 7 05/04

* Non-Illustrated Parts

SYSTEM

POS. NO PART NO. DESCRIPTION

1 5300120779 Condenser

4 216634500 Drier-filter

5 # 216952000 Harness-main

* 216707800 Screw, PH, 8-32 x 1/2, wiring harness

22 216056400 Clip, compressor mtg, SPRING

27 5308002681 Grommet, compressor

29 # 216951200 Compressor, w/o electricals

30 216954200 Controller, compressor, 5 speed

32 216954300 Clip, controller

55 # 218909912 Capacitor-run, 220 VAC, 12 microfarad

85 216818300 Wire-ground

86 216707700 Screw, 8-18 X 1/2
