To avoid the possibility of personal injury and/or property damage, it is important that safe servicing practices be

observed. The following are some limited examples of safe practices.

1. Do not attempt a product repair if you have any doubts as to your ability to complete it in a safe and satisfactory

manner.

2. Before servicing or moving an appliance, remove power cord from electric outlet, trip circuit

breaker to Off, or remove fuse.

3. Never interfere with the proper installation of any safety device.

4. USE ONLY REPLACEMENT PARTS CATALOGED FOR THIS APPLIANCE. SUBSTITUTIONS MAY DEFEAT COMPLIANCE

WITH SAFETY STANDARDS SET FOR HOME APPLIANCES.

5. GROUNDING: The standard color coding for safety ground wires is GREEN OR GREEN WITH YELLOW STRIPES.

Ground leads are not to be used as current carrying conductors. IT IS EXTREMELY IMPORTANT THAT THE SERVICE

TECHNICIAN REESTABLISH ALL SAFETY GROUNDS PRIOR TO COMPLETION OF SERVICE. FAILURE TO DO SO

WILL CREATE A POTENTIAL HAZARD.

6. Prior to returning the product to service, ensure that:

• All electric and gas connections are correct and secure.

• All gas connections are tested for leaks. DO NOT TEST FOR GAS LEAKS WITH A FLAME.

• All electrical leads are properly dressed and secured away from sharp edges, high-temperature components,

and moving parts.

• All uninsulated electrical terminals, connectors, heaters, etc. are adequately spaced away from all metal

parts and panels.

• All safety grounds (both internal and external) are correctly and securely reassembled.

• All panels are properly and securely reassembled.

SERVICE DATA SHEET 318047420 (0606) Rev. A

Gas & Electric Ovens with Electronic Oven Control (ES 100)

SAFE SERVICING PRACTICES

NOTICE

This service data sheet is intended for use by persons having electrical and mechanical training and a level of

knowledge of these subjects generally considered acceptable in the appliance repair trade. The manufacturer

cannot be responsible, nor assume any liability, for injury or damage of any kind arising from the use of

this data sheet.

FIRST RISE

It is normal to see a temperature overshoot in the

first rise of all modes when you monitor the temperature.

Set point

First rise overshoot

T°

t (sec)

Electric Models: During a normal bake mode, the control preheats the oven by alternate bake & broil elements.

When the desired temperature is reached, the control adds top heat by cycling the broil element on for approx. 5

seconds per minute. The bake element is on for the remaining time of the minute. Both elements use full power

when they are on but they are never on at the same time.

Gas Models: Only the bake element is used all the time.

NORMAL BAKE

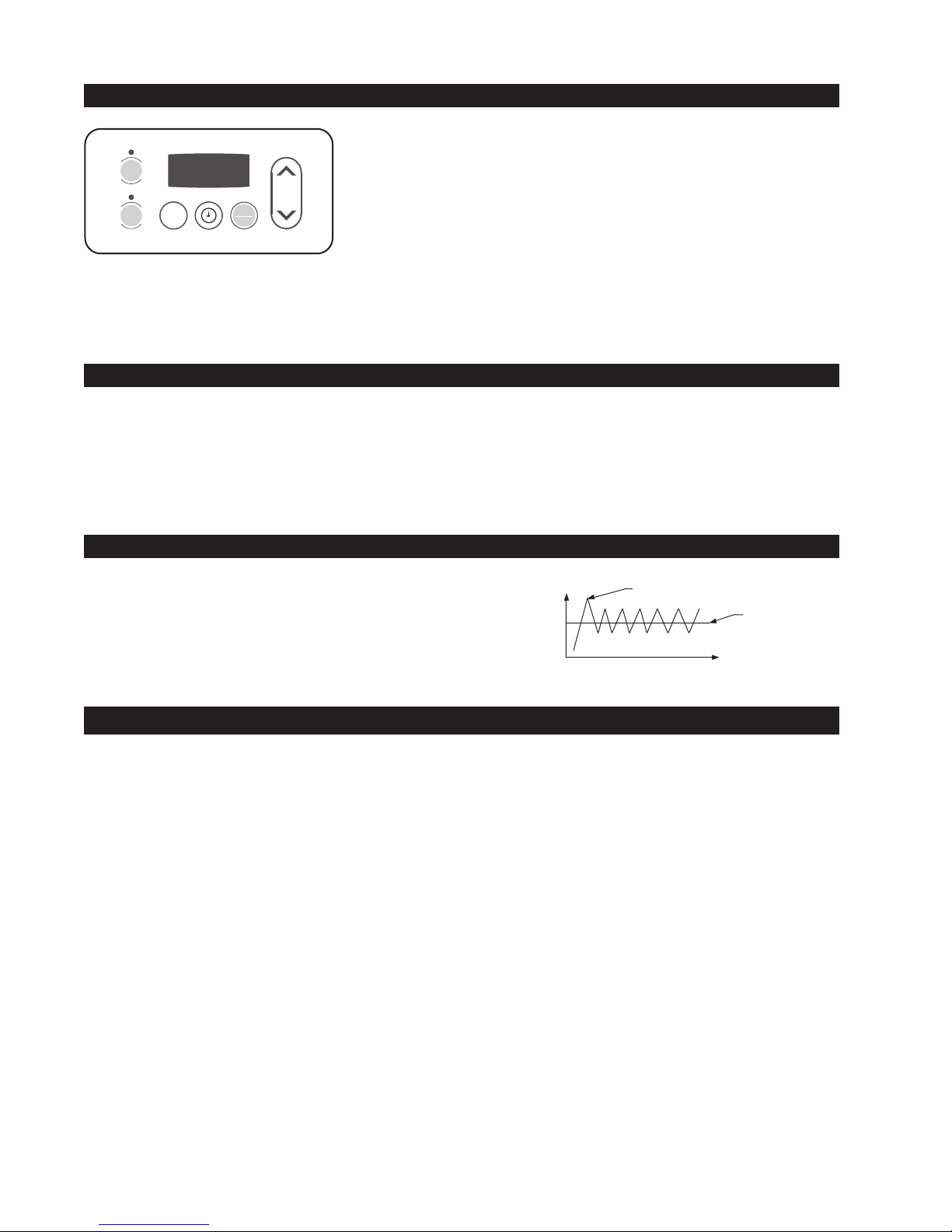

ES100 ELECTRONIC OVEN CONTROL

Note: The ES100's are not field repairable.

Note: Depending on model, the size and shape of touch pads may vary (for example round instead of elliptical).

OVEN CALIBRATION

Set the electronic oven control for normal baking at 350°F. Obtain an average oven temperature after a minimum

of 5 cycles.

The oven calibration can be modified using the oven control display. Please refer to the Owner's Guide manual.

Note: Changing calibration affects all the cooking modes but not the clean and the broil modes.

Note: Generally, “F1X” implies a control failure, and “F3X” an oven probe problem.

Likely Failure Condition/Cause Suggested Corrective Action

Fault

Code

ELECTRONIC OVEN CONTROL FAULT CODE DESCRIPTIONS AND RTD SCALE

ES100 ELECTRONIC OVEN CONTROL

F10 Control has sensed a potential runaway oven

condition. Control may have shorted relay, RTD

sensor probe may have a gone bad.

F11 Shorted Key: a key has been detected as pressed

(for more than the debounce period) will be

considered a shorted key alarm and will terminate

all oven activity.

F13 Control's internal checksum may have become

corrupted.

F30 Open RTD sensor probe/ wiring problem. Note:

EOC may initially display an "F10", thinking a

runaway condition exists.

F31 Shorted RTD sensor probe / wiring problem.

Note: F30 or F31 is displayed when oven is in active

mode or an attempt to enter an active mode is

made.

- Check RTD sensor probe and replace if necessary. If oven is

overheating, disconnect power. If oven continues to overheat

when power is reapplied, replace power/relay board and/or

display board. Severe overheating may require the entire

oven to be replaced, should damage be extensive.

- Press CLEAR key.

- If the problem persist, replace the EOC.

- Press CLEAR key.

- Disconnect power, wait 30 seconds ad reapply power. If

fault returns upon power-up, replace the EOC.

- Check wiring in probe circuit for possible open or short

condition.

- Check RTD resistance at room temperature (compare to

probe resistance chart). If resistance does not match the

chart, replace the RTD sensor probe.

- Let the oven cool down and restart the function.

- If the problem persist, replace the display board.

Oven Temperature

Sensor

RTD SCALE

Temp. °F Temp. °C Resistance (ohms)

32 ± 1.9 0.0 ± 1.1 1000 ± 4.0

75 ± 2.5 23.9 ± 1.4 1091 ± 5.3

250 ± 4.4 121.1 ± 2.4 1453 ± 8.9

350 ± 5.4 176.7 ± 3.0 1654 ± 10.8

450 ± 6.9 232.2 ± 3.8 1852 ± 13.5

550 ± 8.2 287.8 ± 4.6 2047 ± 15.8

650 ± 9.6 343.3 ± 5.3 2237 ± 18.5

900 ± 13.6 482.2 ± 7.6 2697 ± 24.4

* Denotes broil element alternate

with bake element.

CIRCUIT ANALYSIS MATRIX

Function

Bake

Broil

Bake

Element

Broil

Element

(Electric Models)

CIRCUIT ANALYSIS MATRIX

Function

Bake

Broil

Bake

Element

(Gas Models)

ELECTRICAL RATING

(24" Electric Models)

Kw Rating

240 / 208V

Bake Element

Wattage

Broil Element

Wattage

3.4 / 2.5

2100W / 1577W

3400W / 2554W

ELECTRICAL RATING

(30" Electric Models)

Kw Rating

240 / 208V

Bake Element

Wattage

Broil Element

Wattage

3.0 / 2.3

3000W / 2253W

2750W / 2066W

ELECTRICAL RATING

(40" Electric Models)

Kw Rating

240 / 208V

Bake Element

Wattage

Broil Element

Wattage

3.0 / 2.3

3000W / 2253W

2750W / 2066W

PRACTICAS DE SERVICIO SEGURAS.

Esta hoja de servicio esta dirigida a las personas con entrenamiento tecnico y a los que tienen un buen

nivel de comprehension en la reparación de estos aparatos. El fabricante no puede ser responsable

de heridas o daños de algún tipo por el uso de esta hoja de información.

HOJA DE SERVICIO 318047420 (0606) Rev. A

Cocina eléctrica y gas con Controles de Horno Electrónicos (ES 100)

NOTICIA

Para evitar heridas o daños a la propiedad, es importante de seguir estas practicas medidas. A

continuación, son ejemplos, pero sin limitación, de estas medidas.

1. No trate de reparar el aparato a menos que crea poder hacerlo satisfactoriamente.

2. Antes de reparar o de desplazar el aparato, retire el cable del toma corriente, APAGUE el suministro

de energía o retire los fusibles.

3. Nunca interfiera con la instalación adecuada de un aparato.

4. UTILICE SOLAMENTE EL CATALOGO DE PIEZAS DESIGNADO PARA ESTE APARATO. EL

SUBSTITUIRLAS PODRIA ESTAR EN DESACUERDO CON LAS MEDIDAS NECESARIAS PARA LOS

APARATOS DE CASA.

5. PUESTA A TIERRA: los cables de seguridad a tierra son VERDES CON LINEAS AMARILLAS. Los cables

de tierra no pueden ser utilizados como conductores. ES MUY IMPORTANTE QUE EL TECNICO

ESTABLEZCA LA SEGURIDAD DE LA PUESTA TIERRA ANTES DE TERMINAR EL SERVICIO. EL NO

HACERLO PUEDE CREAR MUCHO PELIGRO.

6. Antes de devolver el aparato al servicio, asegúrese que:

• Todas las conexiones electricas estan bien conectadas y aseguradas.

• Todos los cables de tierra deben estar bien asegurados, lejos de elementos afilados, lejos de

altas temperaturas y cualquier elemento movible.

• Todos los cables no aislados, conectadores, calentadores, etc. deben estar lo suficientemente

lejos de las partes metálicas y de los paneles.

• Todos los cables de tierra (externos y internos) estan correctamente y bien asamblados.

• Todos los paneles estan bien y correctamente asamblados.

CONTROL DEL HORNO ELECTRICO ES100

Nota: Los control del horno no son reparables.

Nota: Según el modelo, el tamaño y la forma de los botones pueden

variar. (Por ejemplo, redondo al lugar de eliptico).

STOP

Clear

Select

Broil Timer

Set/Off

Bake

Modelos Eléctricos: Durante el modo normal hornear, el control precalienta el horno alternando los elementos

hornear y asar. Una vez alcanzada la temperatura deseada, el control hará un ciclo de aproximadamente 5% del

tiempo en modo Asar y 95% del tiempo en modo Hornear. Ambos elementos utilizan toda la potencia cuando están

encendidos, pero nunca están encendidos los dos al mismo tiempo.

Modelos Gas: 100% del tiempo en modo Hornear

HORNEO NORMAL

CALENTAMIENTO INICIAL

Es normal de ver la temperatura exceder la norma durante ell

calentamiento inicial de todos los modos cuando controle la

temperatura. T°

t (sec)

Ajuste de

punto

Exceso de la normo

inicial de calentamiento

CALIBRACION DEL HORNO

Ajuste el control electrónico del horno para un horneado normal a 350 °F. Obtenga un promedio de temperatura

después de 5 ciclos.

La calibración del horno puede ser modificada usando el indicador del control. Refiérase al Manual del Usuario.

Nota: Cambiar la calibración afectara a todas las funciones de cocción pero no a la función de limpieza y asado.

Nota: Normalmente “F1X” significa perdida de control Y “F3X” un problema en el horno.

Sugerencias para corregir

DESCRIPTIONES DEL CODIGO DE ERROR DEL CONTROL DEL HORNO ELECTRÓNICO Y LA ESCALA HID

CONTROL DEL HORNO ELECTRÓNICO

Código

de error

F10 El control del horno detectó una condición de

escape posible. El control presenta un relevador

en corto circuito, (RTD) o mal funcionamiento de

la sonda.

F11 Teclas en cortocircuito: si se detectó una tecla

presionada durante un largo período de tiempo

se le considerara como en cortocircuito. El control

generara una alarma y terminara toda actividad

del horno

F13 La memoria interna del control se corrompió.

F30 Sensor RTD abierto o problema de alambrado.

Nota: EOC puede mostrar inicialmente un “F10”,

pensando que una situación de escape existe.

F31 Corto circuito en la sonda/problema de alambrado

Nota: Se exhibe F30 o F31 cuando el horno

está en modo activo o se hace una tentativa de

entrar en un modo activo.

- Verifique el sensor RTD y remplácelo si es necesario. Si el

horno se esta sobrecalentando, desconéctelo. Si el horno

continúa a sobrecalentarse, remplace el panel de relevadores o

el panel de control análogo. Un sobrecalentamiento extremo

necesitara el reemplazo del horno entero si el daño fue mayor.

- Presione la tecla CLEAR.

- Si el problema persiste, reemplace el EOC.

- Presione la tecla CLEAR.

- Desconecte el suministro eléctrico, espere 30 segundos y conecte

el suministro.

- Si la falla se repite reemplace el EOC.

- Verifique si el alambrado de la sonda para verificar que no exista

un corto circuito.

- Verifique la resistencia de RTD a la temperatura de la pieza

(compárela con la tabla de resistencias). Si la resistencia no es igual

a la de la tabla, remplace el sensor de la sonda RTD.

- Deje enfriar el horno y vuelva a empezar la función

- Si el problema persiste substituya el panel análogo del control.

Código de error/Condición/Causa

Sonda de Temperatura

de Horno

RTD SCALE

Temp. °F Temp. °C Resistancia (ohms)

32 ± 1.9 0.0 ± 1.1 1000 ± 4.0

75 ± 2.5 23.9 ± 1.4 1091 ± 5.3

250 ± 4.4 121.1 ± 2.4 1453 ± 8.9

350 ± 5.4 176.7 ± 3.0 1654 ± 10.8

450 ± 6.9 232.2 ± 3.8 1852 ± 13.5

550 ± 8.2 287.8 ± 4.6 2047 ± 15.8

650 ± 9.6 343.3 ± 5.3 2237 ± 18.5

900 ± 13.6 482.2 ± 7.6 2697 ± 24.4

MATRIZ DE ANÁLISIS DE

CIRCUITO

Función

Hornear

Asar

Elemento

Hornear

Elemento

Asar

(Modelos Eléctricos)

CALIBRACIÓN ELECTRICÁ

(Modelos Eléctrica 24")

Kw Calibración

240 / 208V

Vatio de Elemento

para Hornear

Vatio de Elemento

para Asar

3.4 / 2.5

2100W / 1577W

3400W / 2554W

CALIBRACIÓN ELECTRICÁ

(Modelos Eléctrica 30")

3.0 / 2.3

3000W / 2253W

2750W / 2066W

CALIBRACIÓN ELECTRICÁ

(Modelos Eléctrica 40")

3.0 / 2.3

3000W / 2253W

2750W / 2066W

* Indica un elemento convencional

alternado con elemento de hornear

MATRIZ DE ANÁLISIS DE

CIRCUITO (Modelos Gas)

Función

Hornear

Asar

Elemento

Hornear

Kw Calibración

240 / 208V

Vatio de Elemento

para Hornear

Vatio de Elemento

para Asar

Kw Calibración

240 / 208V

Vatio de Elemento

para Hornear

Vatio de Elemento

para Asar

Indice

Lingue:

Altri manuali Frigidaire Forno

Frigidaire

Frigidaire FGB24S5D C Manuale utente

Frigidaire

Frigidaire FEB30T5DCB Manuale di istruzioni

Frigidaire

Frigidaire CFES366FC5 Manuale d'uso e manutenzione

Frigidaire

Frigidaire FPET3085PF Manuale elenco delle parti

Frigidaire

Frigidaire FFET3025LWA Manuale utente

Frigidaire

Frigidaire FES367CES Manuale utente

Frigidaire

Frigidaire GALLERY FGET3065K F Manuale utente

Frigidaire

Frigidaire PLEB30M9EC - 30 Microwave / Oven Combo SS Manuale utente

Frigidaire

Frigidaire FEB798WCC Manuale utente

Frigidaire

Frigidaire FNGB90JGR Manuale utente

Frigidaire

Frigidaire 318200944 Manuale utente

Frigidaire

Frigidaire FCS367FCB Manuale d'uso e manutenzione

Frigidaire

Frigidaire FEB24S5A Manuale utente

Frigidaire

Frigidaire FGB504CHSB Guida rapida

Frigidaire

Frigidaire FEB702CESG Manuale d'uso e manutenzione

Frigidaire

Frigidaire FGB500CGSB Manuale d'uso e manutenzione

Frigidaire

Frigidaire FGB504CH Manuale utente

Frigidaire

Frigidaire FGB24L2AB - 24 Inch Single Gas Wall Oven Guida rapida

Frigidaire

Frigidaire Gas Oven Manuale utente

Frigidaire

Frigidaire CFEF210CS7 Control Manuale d'uso e manutenzione

Frigidaire

Frigidaire Gallery FGEW2745K F Manuale utente

Frigidaire

Frigidaire FEB798CC Manuale utente

Frigidaire

Frigidaire FGB24L2A Manuale utente

Frigidaire

Frigidaire FFG146M2PW Manuale utente

Manuali Forno popolari di altre marche

Bosch

Bosch HVA531NS0 Manuale utente

Electrolux

Electrolux EOF6P46X Manuale utente

NEFF

NEFF B44S32 5GB Series Manuale utente

Combi

Combi BLODGETT BC142GDS Manuale utente

AEG

AEG COMPETENCE 311704300 Manuale utente

Falcon

Falcon DOMINATOR PLUS G3106 Series Guida utente

Rational

Rational SCC WE 61G Manuale utente

Smeg

Smeg DOSPA38X Manuale di installazione e funzionamento

Electrolux

Electrolux air-o-convect 20 GN 2/1 Manuale utente

Miele

Miele HR 1954-2 Manuale utente

KHIND

KHIND OT50 Manuale utente

Henny Penny

Henny Penny Smoker Box Manuale utente

Lang

Lang ECOD-AP Manuale utente

AEG

AEG BEK455310M Manuale utente

Hotpoint

Hotpoint FE9 S831 JSH IX Manuale utente

GE Advantium SCB2000 Manuale utente

AEG

AEG DE401301DM Manuale utente

DeLonghi

DeLonghi XA660 Manuale
