Gewiss Chorus GW 10 766 Manuale utente

GW 10 766 GW 12 766 GW 14 766

Attuatore 1 canale 16 A Easy - da incasso

1 channel 16 A Easy actuator - flush-mounted

Actionneur 1 canal 16 A Easy - encastrable

Actuador de 1 canal 16 A Easy - empotrable

1-Kanal Antrieb 16 A Easy - für Unterputzmontage

134

5 6 7 8

bus

U U

NNL

NA COM NC

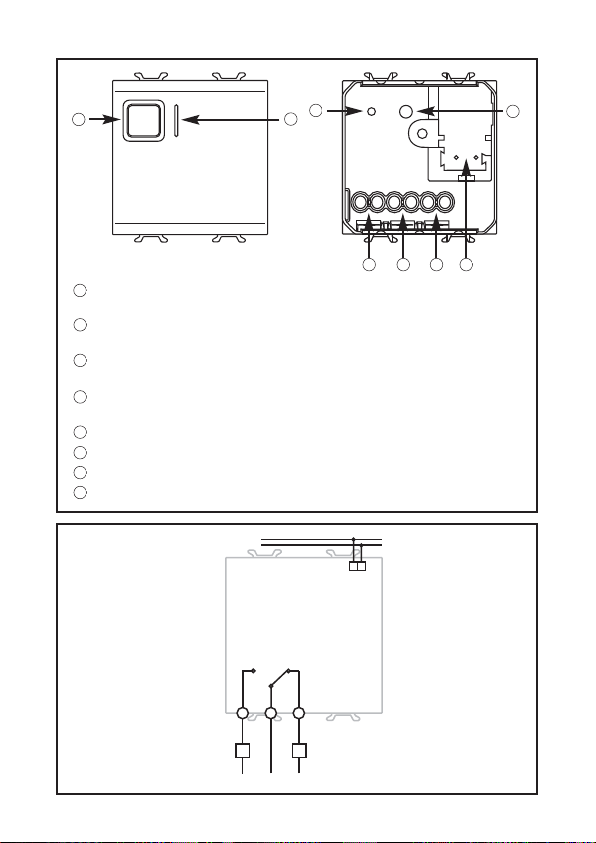

Pulsante comando locale -Local command button - Bouton de commande locale -

Pulsador mando local - Taste lokale Steuerung

LED stato uscita -LED output status - LED état de la sortie -

LED de estado de salida - LED Status Ausgang

LED di programmazione -Programming LED - LED de programmation -

LED de programación - Programmier-LED

Tasto di programmazione -Programming key - Touche de programmation -

Tecla de programación - Programmiertaste

Uscita NA -NO output - Sortie NO - Salida NA - Ausgang NO

Comune -Common - Commun - Común - Allgemein

Uscita NC -NC output - Sortie NF - Salida NC - Ausgang NC

Terminali bus -Bus terminal - Borniers bus - Terminales bus - Busanschlüsse

INDICE

pag.

AVVERTENZE GENERALI....................................................................................... 4

DESCRIZIONE GENERALE ..................................................................................... 5

INSTALLAZIONE.................................................................................................... 7

PROGRAMMAZIONE CON UNITÀ BASE EASY....................................................... 9

IN SERVIZIO.......................................................................................................... 12

DATI TECNICI ........................................................................................................ 13

AVVERTENZE GENERALI

Attenzione! La sicurezza dell’apparecchio è garantita solo attendendosi alle istruzioni qui

riportate. Pertanto è necessario leggerle e conservarle. I prodotti Chorus devono essere

installati conformemente a quanto previsto dalla norma CEI 64-8 per gli apparecchi per

uso domestico e similare, in ambienti non polverosi e dove non sia necessaria una

protezione speciale contro la penetrazione di acqua.

L’organizzazione di vendita GEWISS è a disposizione per chiarimenti e informazioni

tecniche.

Gewiss SpA si riserva il diritto di apportare modifiche al prodotto descritto in questo

manuale in qualsiasi momento e senza alcun preavviso.

n. 1 Attuatore 1 canale 16 A Easy - da incasso

n. 1 Morsetto bus

n. 1 Coperchietto con vite

n. 1 Manuale di installazione e uso

Contenuto della confezione

DESCRIZIONE GENERALE

L’attuatore 1 canale 16 A Easy - da incasso permette di attivare/disattivare un carico

elettrico attraverso un relè da 16 A provvisto di 1 contatto di uscita in scambio (1 NA/NC).

Il comando di commutazione del relè può giungere da dispositivi di comando o sensori

del sistema di Home Automation, tramite il bus KNX/EIB, oppure essere generato

localmente mediante il pulsante frontale.

L’attuatore è alimentato dalla linea bus ed è dotato di LED verde per la segnalazione di

stato dell’uscita. Il dispositivo invia sul bus informazioni sullo stato del relè

(ON = contatto NA chiuso, OFF = contatto NA aperto) all’accensione, alla ricezione di un

comando ed in caso di azionamento manuale.

L’attuatore permette il comando ON/OFF del carico comandato, l’esecuzione di comandi

temporizzati, la gestione di scenari e l’esecuzione di comandi prioritari per la forzatura

dello stato dell’uscita.

Le varie modalità di funzionamento sono fruibili contemporaneamente.

Ciò significa, ad esempio, che il dispositivo può accendere e spegnere una luce, oppure

accenderla e spegnerla automaticamente dopo che è trascorso un certo tempo prefissato,

semplicemente in funzione del comando ricevuto.

Il dispositivo viene posizionato in scatole da incasso standard, montato su supporti della

serie Chorus nello spazio di due moduli.

L’attuatore può essere configurato con l’unità base Easy per svolgere una delle seguenti

funzioni:

ATTIVAZIONE E DISATTIVAZIONE CARICHI

Il canale dell’attuatore attiva o disattiva il carico elettrico quando riceve dei comandi

ON/OFF inviati, ad esempio, da un’interfaccia contatti o da una pulsantiera configurate

in modalità Commutazione ciclica ON/OFF o Gestione fronti. Il LED verde si illumina per

indicare che il contatto del relè è chiuso.

In breve

Funzioni

DESCRIZIONE GENERALE

ESECUZIONE COMANDI TEMPORIZZATI

L’attuatore attiva il carico elettrico collegato per il tempo determinato dal valore del

parametro Tempo attivazione e lo disattiva al suo scadere. Questa è l’impostazione, ad

esempio, per la luce scale. Se durante il periodo di attivazione l’attuatore riceve un nuovo

comando ON con temporizzazione, il conteggio del tempo riparte dall’inizio.

Alla ricezione di un comando OFF o all'attivazione di uno scenario comprendente il

comando di OFF dell'attuatore, il relé viene disattivato e il conteggio annullato.

Con il parametro Tempo di preavviso si può abilitare il preavviso allo spegnimento: in

questo caso il relè si aprirà brevemente (la luce si spegne momentaneamente) quando

al termine della temporizzazione mancherà il tempo definito dal parametro. Sarà così

possibile, se necessario, inviare un nuovo comando ON con temporizzazione prima che

la luce si spenga. Il LED verde si illumina quando il contatto NA del relè è chiuso.

ESECUZIONE COMANDI PRIORITARI

L’attuatore commuta il relè nello stato (ON o OFF) trasmesso dal dispositivo che invia il

comando prioritario. Finché non riceve un comando di revoca della forzatura, l’attuatore

ignora tutti gli altri comandi ricevuti, inclusi quelli dei pulsanti frontali.

Se non vengono ricevuti altri comandi, al termine della forzatura l’attuatore torna nello

stato precedente l’attivazione della stessa. In caso contrario lo stato assunto è quello

corrispondente all’ultimo comando ricevuto durante la forzatura.

Il LED verde si illumina quando il contatto NA del relè è chiuso.

GESTIONE SCENARI

L’attuatore è in grado di memorizzare ed eseguire fino ad 8 scenari, ad ognuno dei quali

è associato lo stato ON o OFF del relè. Non è possibile associare ad uno scenario

un’attivazione temporizzata.

Prima di procedere alla memorizzazione di uno scenario è necessario comandare l’uscita

dell’attuatore nello stato desiderato (ON/OFF), ad esempio mediante il pulsante locale.

Il LED verde si illumina quando il contatto NA del relè è chiuso.

INSTALLAZIONE

ATTENZIONE: l’installazione del dispositivo deve essere effettuata

esclusivamente da personale qualificato, seguendo la normativa

vigente e le linee guida per le installazioni KNX/EIB.

1. La lunghezza della linea bus tra l’attuatore 1 canale 16 A Easy e l’alimentatore non

deve superare i 350 metri.

2. La lunghezza della linea bus tra l’attuatore 1 canale 16 A Easy e il più lontano

dispositivo KNX/EIB da comandare non deve superare i 700 metri.

3. Per evitare segnali e sovratensioni non voluti, non dar vita se possibile a circuiti ad

anello.

4. Mantenere una distanza di almeno 4 mm tra i cavi singolarmente isolati della linea bus

e quelli della linea elettrica (figura C).

5. Non danneggiare il conduttore di continuità elettrica della schermatura (figura D).

ATTENZIONE: i cavi di segnale del bus non utilizzati e il conduttore di

continuità elettrica non devono mai toccare elementi sotto tensione

o il conduttore di terra!

ATTENZIONE: disinserire la tensione di rete prima di connettere il

dispositivo alla rete elettrica!

La figura Bmostra lo schema delle connessioni elettriche.

1. Connettere il filo rosso del cavo bus al morsetto rosso (+) del terminale e il filo nero

al morsetto nero (-). Al terminale bus si possono collegare fino a 4 linee bus (fili dello

stesso colore nello stesso morsetto) (figura E).

2. Isolare lo schermo, il conduttore di continuità elettrica e i rimanenti fili bianco e giallo

del cavo bus (nel caso in cui si utilizzi un cavo bus a 4 conduttori), che non sono

necessari (figura D).

3. Inserire il morsetto bus negli appositi piedini del dispositivo. Il corretto senso di

inserzione è determinato dalle guide di fissaggio. Isolare il morsetto bus usando

l’apposito coperchietto, che deve essere fissato al dispositivo con la sua vite.

Il coperchietto garantisce la separazione minima di 4 mm tra i cavi di potenza e i cavi

bus (figura F).

4. Collegare il carico agli appositi morsetti a vite posti sul retro dell’attuatore (figura G),

controllando di non superare i limiti di corrente specificati nei Dati tecnici.

Avvertenze per l’installazione KNX/EIB

Connessioni elettriche

INSTALLAZIONE

1. Alimentare il dispositivo attraverso il bus.

2. Far acquisire il dispositivo dal sistema con una delle seguenti procedure:

•Acquisizione automatica (il dispositivo ha ancora le impostazioni di fabbrica):

- scegliere nell’unità base Easy il menu “Applicazione →Nuova funzione” o

“Applicazione →Edita funzione”: il dispositivo viene riconosciuto automaticamente.

• Acquisizione manuale (le impostazioni di fabbrica sono state modificate):

- scegliere nell’unità base Easy il menu “Applicazione →Cerca dispositivo”;

- premere brevemente (< 2 secondi) il tasto di programmazione. Il LED di

programmazione si illuminerà durante il processo di acquisizione (figura A).

Il dispositivo acquisito dall’unità base Easy viene elencato, con il numero assegnato, nei

canali dei menu “Applicazione →Nuova funzione” o “Applicazione →Edita funzione”.

Inserire il dispositivo in un supporto Chorus, facendo attenzione che il pulsante di

comando locale si trovi in alto.

Completare eventualmente il supporto con altri dispositivi Chorus o coprifori e fissarlo al

contenitore prescelto (scatola da incasso, scatola da parete, etc.). Applicare la placca di

finitura.

Inizializzazione con unità base Easy

Completamento

PROGRAMMAZIONE CON UNITÀ BASE EASY

Programmare l’attuatore tramite l’unità base Easy (codice GW 90 831).

Il canale dell’attuatore, da utilizzare nella funzione che si desidera creare, può essere

selezionato a scelta:

• premendo il pulsante di comando locale: il canale corrispondente verrà evidenziato

nell’elenco dei canali dei menu “Applicazione →Nuova funzione” o “Applicazione →

Edita funzione”;

• direttamente dall’elenco dei canali dei menu “Applicazione →Nuova funzione” o

“Applicazione →Edita funzione”.

Dopo la selezione dei dispositivi è possibile creare le funzioni.

Per ulteriori informazioni sulle procedure di programmazione fare riferimento alla

documentazione dell’unità base Easy.

Nomi delle funzioni sull’unità base Easy

pulsante attivazione o disattivazione del carico

fronti attivazione o disattivazione del carico

modo temporizzato attivazione del carico con temporizzazione

comando prioritario attuazione di comandi prioritari

scenario attuazione degli scenari

PROGRAMMAZIONE CON UNITÀ BASE EASY

Dopo la creazione della funzione desiderata è possibile impostare i parametri di

funzionamento dell’attuatore dal menù “Applicazione →Imposta pararametri”.

I parametri disponibili, in relazione alla funzione realizzata, sono elencati nelle tabelle

sottoriportate.

Il valore sottolineato indica il valore di default.

Funzione: modo temporizzato

Parametro: tempo attivazione

non attivo nessuna temporizzazione

1 secondo relè attivato per 1 secondo

2 secondi relè attivato per 2 secondi

3 secondi relè attivato per 3 secondi

5 secondi relè attivato per 5 secondi

10 secondi relè attivato per 10 secondi

15 secondi relè attivato per 15 secondi

20 secondi relè attivato per 20 secondi

30 secondi relè attivato per 30 secondi

45 secondi relè attivato per 45 secondi

1 minuto relè attivato per 1 minuto

1.25 minuti relè attivato per 75 secondi

1.5 minuti relè attivato per 1,5 minuti

2 minuti relè attivato per 2 minuti

2.5 minuti relè attivato per 2,5minuti

3 minuti relè attivato per 3 minuti

5 minuti relè attivato per 5 minuti

15 minuti relè attivato per 15 minuti

20 minuti relè attivato per 20 minuti

30 minuti relè attivato per 30 minuti

1 ora relè attivato per 1 ora

2 ore relè attivato per 2 ore

3 ore relè attivato per 3 ore

5 ore relè attivato per 5 ore

12 ore relè attivato per 12 ore

24 ore relè attivato per 24 ore

Parametri di configurazione (Easy)

Altri manuali per Chorus GW 10 766

Questo manuale è adatto per i seguenti modelli

Indice

Lingue:

Altri manuali Gewiss Controllori

Gewiss

Gewiss GW 90 738 Manuale utente

Gewiss

Gewiss Chorus GWA1521 Manuale utente

Gewiss

Gewiss zigbee CHORUS GWA1531 Manuale utente

Gewiss

Gewiss GW96 752 Manuale utente

Gewiss

Gewiss Chorus GW 10 568 Manuale utente

Gewiss

Gewiss Chorus GW 10 767 Manuale utente

Gewiss

Gewiss Chorus GW 90 856 Manuale utente

Gewiss

Gewiss Chorus GW 90 836A Manuale utente

Gewiss

Gewiss CHORUS GWA9140 Manuale utente

Gewiss

Gewiss Chorus GW 10 801 Manuale utente

Gewiss

Gewiss Chorus GW 90 835 Manuale utente

Gewiss

Gewiss CHORUS GW 13 766 Manuale utente

Gewiss

Gewiss Chorus GW 90 852 Manuale utente

Gewiss

Gewiss Chorus GWA1521 Manuale utente

Gewiss

Gewiss Chorus GW 90 740 Manuale utente

Gewiss

Gewiss Chorus GWA1521 Manuale utente

Gewiss

Gewiss Chorus GW 10 766 Manuale utente

Manuali Controllori popolari di altre marche

Digiplex

Digiplex DGP-848 Istruzioni operative

YASKAWA

YASKAWA SGM series Manuale utente

Sinope

Sinope Calypso RM3500ZB Manuale utente

Isimet

Isimet DLA Series Style 2 Manuale di installazione

LSIS

LSIS sv-ip5a Manuale utente

Rockwell Automation

Rockwell Automation 1769-L31 Manuale utente

Airflow

Airflow Uno hab Manuale utente

ABB

ABB ACS580-01 drives Manuale utente

Panasonic

Panasonic GM1 Series Manuale utente

Emerson

Emerson SW93 Manuale utente

AutoAqua

AutoAqua Smart ATO micro SATO-120P Manuale utente

Panasonic

Panasonic FP? Positioning Unit RTEX Manuale utente

Samson

Samson Type 5824 Manuale di servizio

Alpha IP

Alpha IP MIOB 21001 Manuale utente

Siemens

Siemens OpenAir GMA 1 Series Manuale utente

Surecom

Surecom SR-629 Manuale utente

Fishman

Fishman TriplePlay Manuale utente

Regulus

Regulus SRS1 T Manuale utente
