GXV3610_HD/FHD

Quick Start Guide

Grandstream Networks, Inc.

深圳市南山高新科技园中区

科发路2号1栋(朗峰大厦)5楼

电话: +86 755-2601-4600

传真: +86 755-2601-4601

www.grandstream.cn

Day/Night Fixed Dome HD IP CAMERA

www.grandstream.com

Content

English......................................................1

Español...................................................9

Français..................................................17

简体中文................................................25

Deutsch................................................33

Italiano................................................41

Русскй................................................49

Português............................................... 57

Polski.......................................................65

~1~ ~2~

PRECAUTIONS

PACKAGE CONTENTS

1 x 12V Power Supply

4 x Wall Anchors

CONNECTING THE GXV3610_HD/FHD

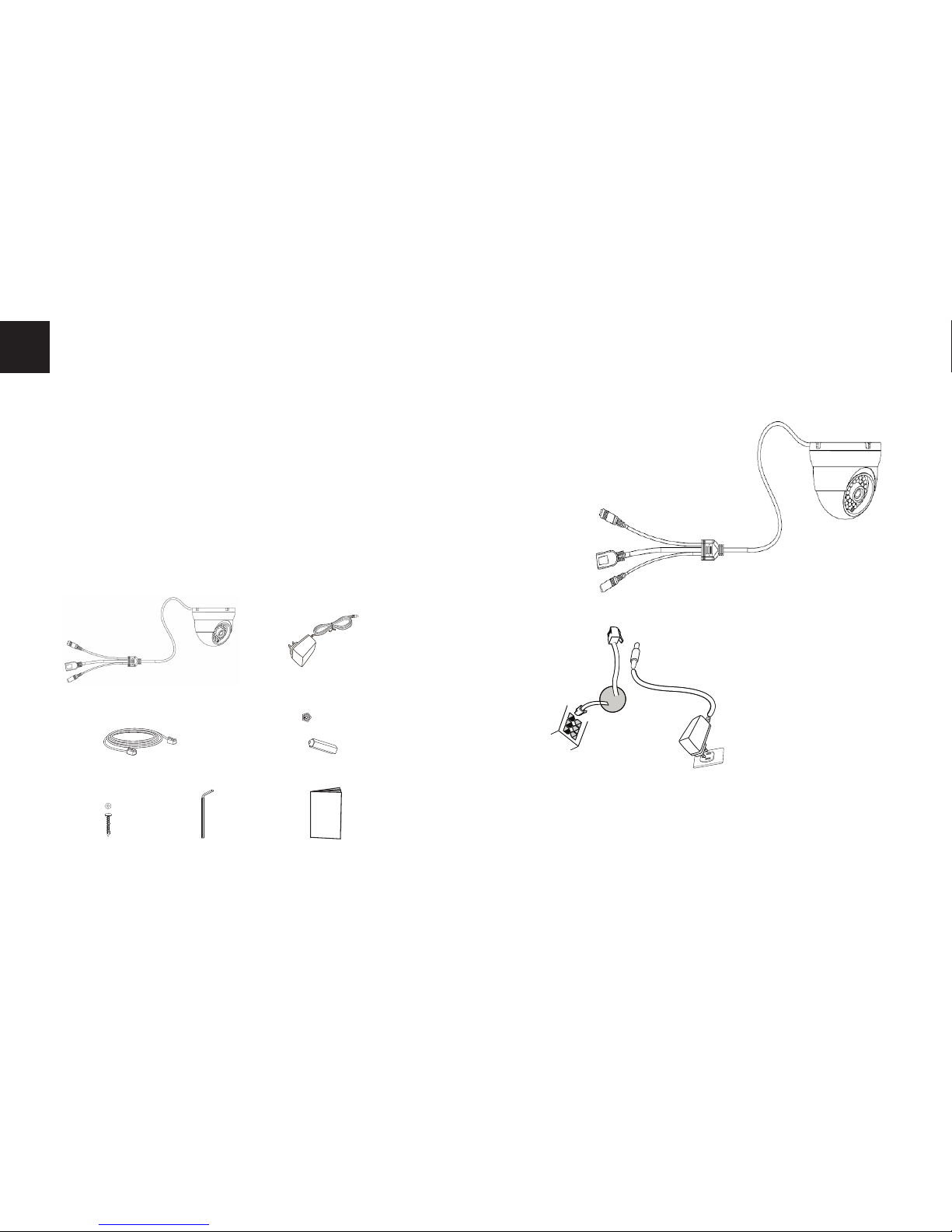

Refer to the illustration below when following the

instructions on the next page.

NOTE: Choose Option A if using the power supply; or choose

Option B if using a Power over Ethernet (PoE) switch.

• Do not attempt to open, disassemble, or modify the

device

• Do not use a third party power adapter

• Do not expose this device to temperatures outside

the range of -20 °C to +50 °C for operating or -30 °C

to +60 °C for storage

• Do not expose this device to environments outside

of the following humidity range: 10-90%RH

(non-condensing)

• Please install camera properly for correct function

1 x GXV3610_HD/FHD

1 x Ethernet Cable Option B:

RJ45 Ethernet Cable

to Power over Ethernet

(PoE) Switch

Option A:

Power Adapter To AC

Outlet

4 x Screws 1 x Hex Key

Network

Port Power Port

1 x Quick Start Guide

12V

~3~ ~4~

Option A

Step 1: Insert the power adapter into the 12V DC

socket of the tail cable in GXV3610_HD/

FHD. Plug the other end of the adapter

into an AC power outlet.

Step 2: Plug an RJ45 Ethernet cable into the net-

work socket of the tail cable in GXV3610_

HD/HD. Plug the other end into a

switch/hub or router.

Option B

Step 1: Plug an RJ45 Ethernet cable into the

network socket of the tail cable in

GXV3610_HD/FHD. Plug the other end

into a Power over Ethernet(PoE) switch.

NOTE:

Use the Hex Key losing the screw in the middle ring to adjust

camera during installation and tight it when done.

GXV3610_HD/FHD CONFIGURATION

Conguring the GXV3610_HD/FHD using Firefox,

Chrome or Microsoft Internet Explorer (with

related plug-in installed)

Step 1: Download and install GS_Search tool:

http://www.grandstream.com/products/

tools/surveillance/GS_Search.zip

Step 2: Run the Grandstream GS_Search tool.

Step 3: Click on button to start device

detection.

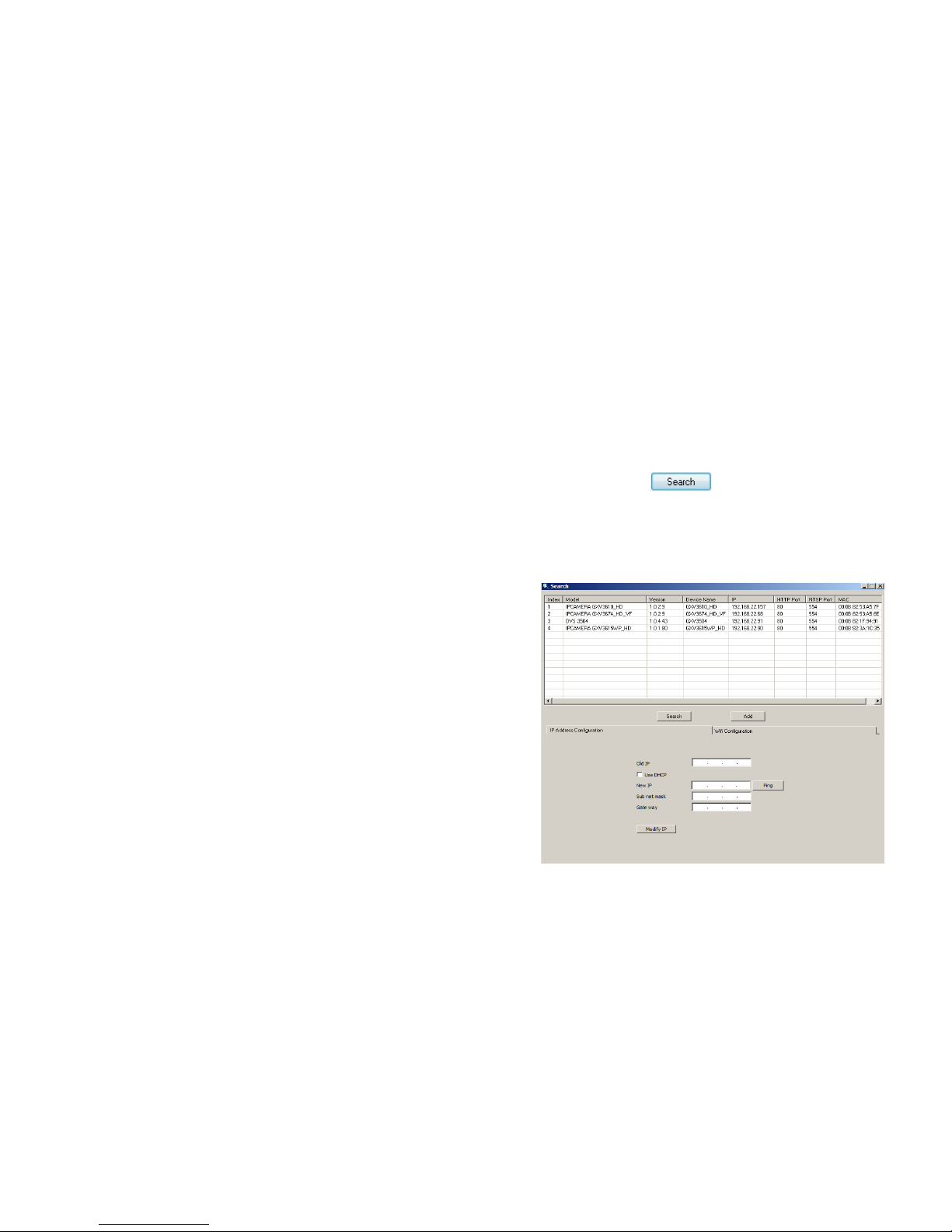

Step 4: The detected devices will appear in the

output eld as below.

Connect the GXV3610_HD/FHD to a DHCP

Server Enabled Network

~5~ ~6~

Step 5: Double click on the detected device. The

default browser(MS IE in this example) will

open displaying the camera’s webGUI.

Step 6: A pop-up window will prompt for user name

& password. The default administrator user

name and password are both set to

“admin” as to after the factory reset.

Step 7: Once you log into the webGUI, the device

will indicate that an Active-X or video plug-

in is required. Follow the displayed instruc-

tion to download and install the plug-in.

Step 8: If downloading or installing is unsuccessful

due to browser setting or slow Internet con

nection, please download the les from the

link below. Save and install the program

then restart the browser. The video will now

appear embedded inside the camera’s

web interface.

• Plug-in:

http://www.grandstream.com/products/tools/surveillance/

webcontrl_plugin.zip

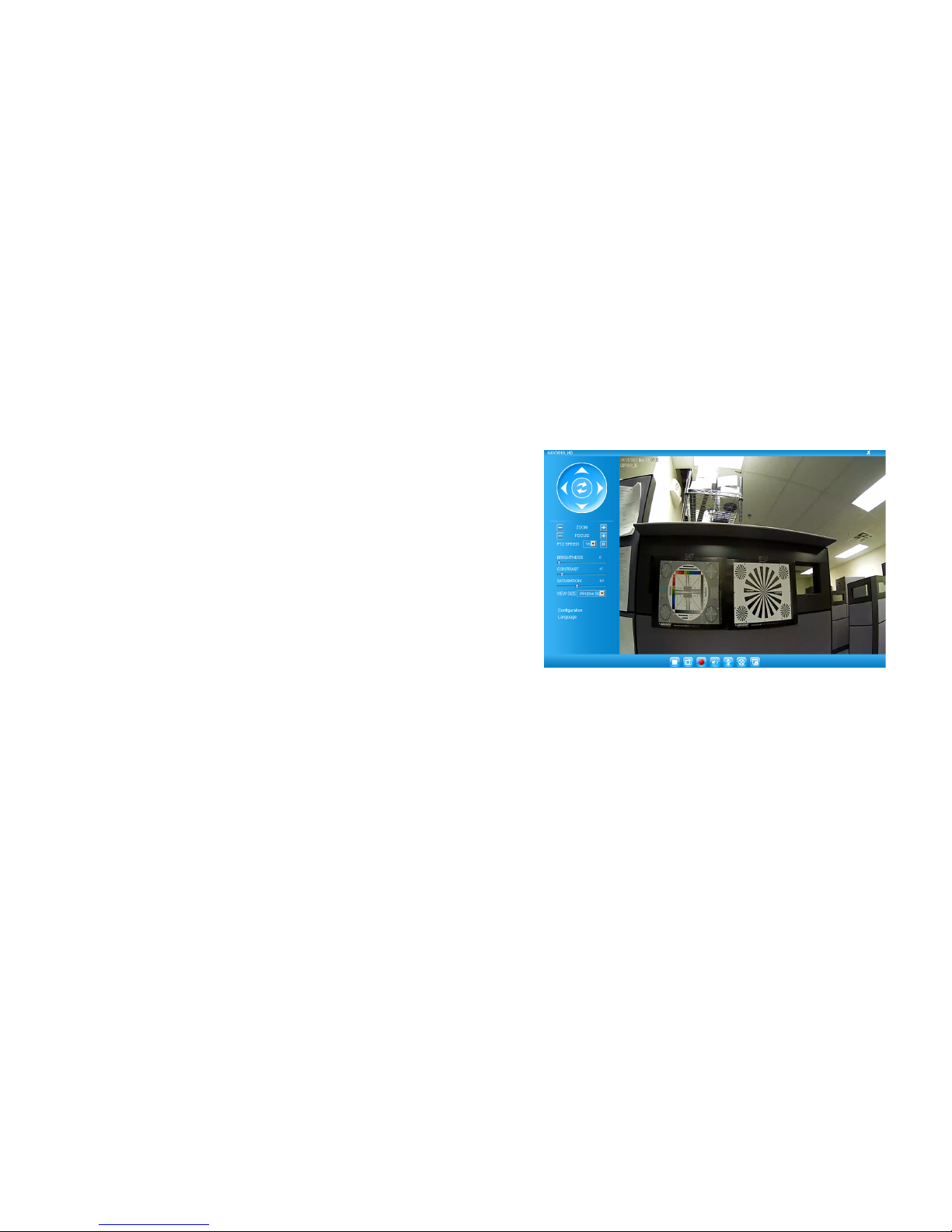

Step 9: Here is a sample screenshot with successful

Active-X or Plug-in installation. Click on the

play button to view the video feed.

Step 10: Click through the menu on the left hand side

of the web interface for more advanced

conguration parameters.

~7~ ~8~

Please download the User Manual, refer to online

documents and FAQ for more detailed information:

http://www.grandstream.com/index.php/products/

ip-video-surveillance/gxv3610

http://www.grandstream.com/support

http://www.grandstream.com/support/tools

Connect GXV3610_HD/FHD using Static IP

If the camera does not get response from the DHCP

server or the network without DHCP server, after 3

minutes, it can be accessed by the default IP address

192.168.1.168.

Step 1: Use RJ-45 Ethernet cable to connect your com-

puter network port directly to the Ethernet soc-

ket of GXV3610_HD/FHD.

Step 2: Run the GS_Search tool as above. It will show

the original IP of the GXV3610_HD/FHD

(default IP address 192.168.1.168).

Step 3: Input the NEW IP Address, Subnet Mask and

Default Gateway, according to your network

conguration. Please check with local system

administrator for the necessary information.

Step 4: Click on “Modify IP”. The desired IP address

will be applied to GXV3610_HD/FHD.

GXV3610_HD/FHD SPECIFICATIONS

Image Sensor

Sensitivity

Day & Night Mode

Shutter: 1/10000 - 1/30 second

Focal Length 3.6 mm

Aperture F1.8

Field Angle (FOV) 100.2°(D) x 77°(H) x 54°(V)

IR Cut Filter Yes. Mechanical

Day & Night Mode Color & B/W mode

IR LED covering up to 10m

Minimum

Illumination

0.05 Lux

0 lux with IR LED on

Responsivity HD: 5.48V/lux-sec (550nm)

FHD: 1.9 V/lux-sec (550nm)

Pixel Dynamic

Range

HD: 120dB with SNRMAX 44dB

FHD: 100dB with SNRMAX 39dB

Maximum Video

Resolution and

Frame Rate

HD: 1280 x 960 (25fps)

FHD: 2048 x 1536 (15fps)

Panning Range 0º - 180º (Manual)

Tilting Range 0º - 180º (Manual)

~9~ ~10~

PRECAUCIONES

CONTENIDO DEL PAQUETE

1 x Adaptador de

corriente de 12 VDC

1 x Guía de

Instalación rápida

1 x GXV3610_HD/FHD

• No abrir, desarmar o intentar modicar este equipo

• No use adaptadores de corriente distintos al sumi-

nistrado

• No exponga este dispositivo a temperaturas fuera

del rango de -20 °C a +50 °C en funcionamiento y

desde -30 °C a +60 °C cuando están almacenadas

• No exponga este dispositivo a ambientes fuera del

siguiente rango de humedad: 10-90% RH

(Sin condensación)

• Por favor, instale la cámara adecuadamente para

un funcionamiento correcto

4 x Tornillos

CONEXIÓN DE LA GXV3610_HD/FHD

Consulte la siguiente ilustración y siga las instruccio-

nes de la siguiente pagina.

12V

1 x Cable Ethernet 4 x Anclaje de pared

1 x Llave

exagonal

Puerto de

Alimentación

Opción A:

Adaptador de corriente

a la toma de CA

Puerto de

Red

Opción B:

Cable de Red RJ45 a

un switch PoE (Power

over Ethernet)

NOTA: Seleccione la opción A si desea usar la fuente

de poder o seleccione la Opción B si tiene un

switch PoE (Power over ethernet).

12V

~11~ ~12~

CONFIGURACION DE LA

GXV3610_HD/FHD

Conguración de la GXV3610_HD/FHD us-

ando Firefox, Chrome o con Microsoft Internet

Explorer

Paso 1: Descargue e instale la herramienta GS_Search

http://www.grandstream.com/products/tools/

surveillance/GS_Search.zip

Paso 2: Ejecute la herramienta de Grandstream

GS_Search.

Paso 3: Haga Click en botón para iniciar

la detección de dispositivos en la red.

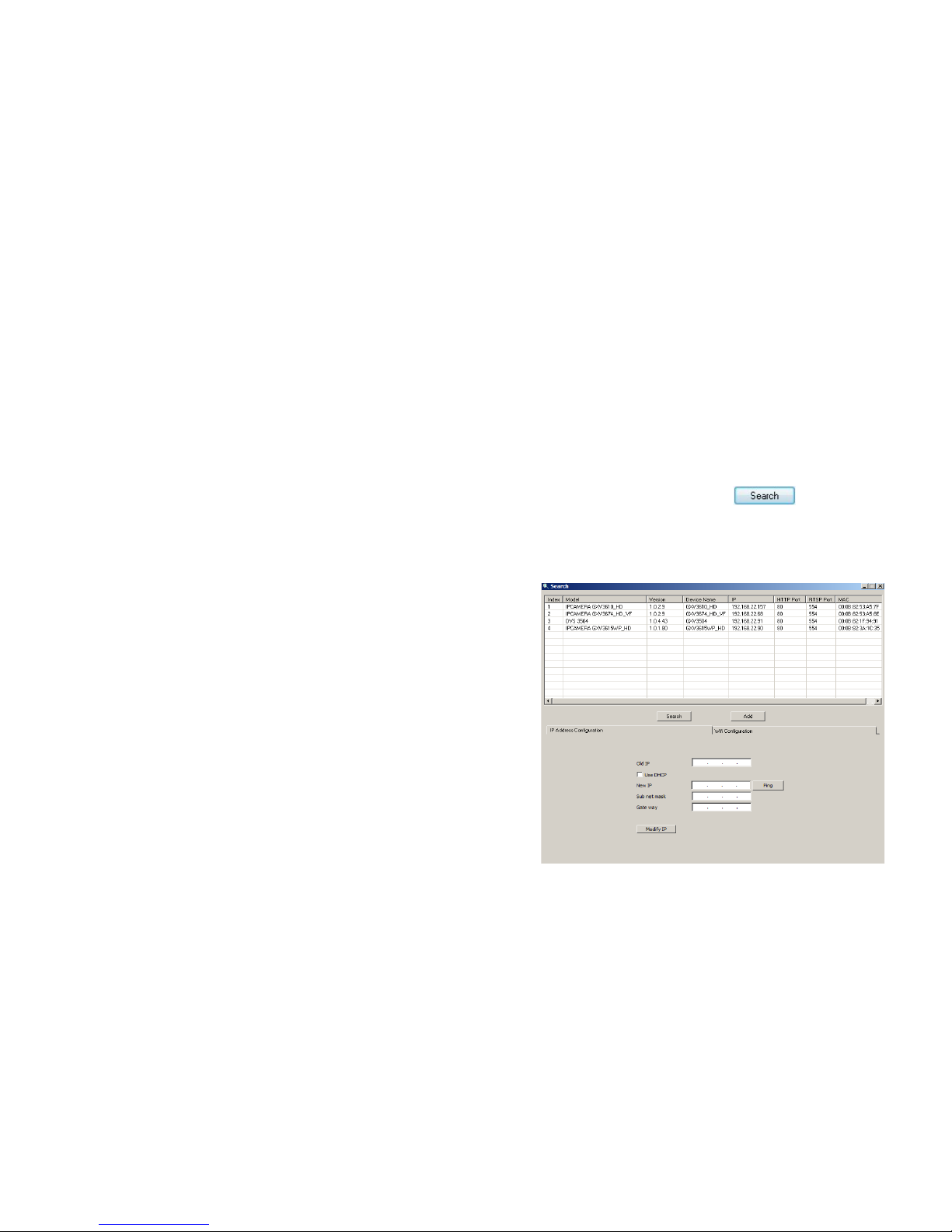

Paso 4: Los dispositivos detectados se mostraran en
