GRP2670

Quick Installation Guide

Carrier-Grade HD IP Phones

Content

English...............................................................................1

简体中文..........................................................................6

Español............................................................................11

Français...........................................................................16

Deutsch............................................................................21

Italiano.............................................................................26

Русскй.............................................................................31

Português....................................................................... 36

Polski............................................................................. 41

~1~ ~2~

TheThe GRP2670 is not pre-congured to support or car-

ry emergency calls to any type of hospital, law enforce-

ment agency, medical care unit (“Emergency Service(s)”)

or any other kind of Emergency Service. You must make

additional arrangements to access Emergency Services.

It is Your responsibility to purchase SIP-compliant Inter-

net telephone service, properly congure the GRP2670 to

use that service, and periodically test your conguration

to conrm that it works as You expect. If You do not do

so, it is Your responsibility to purchase traditional wire-

less or landline telephone services to access Emergency

Services.

GRANDSTREAM DOES NOT PROVIDE CONNEC-

TIONS TO EMERGENCY SERVICES VIATHE GRP2670.

NEITHER GRANDSTREAM NOR ITS OFFICERS, EM-

PLOYEES OR AFFILIATES MAY BE HELD LIABLE FOR

ANY CLAIM, DAMAGE, OR LOSS, AND YOU HEREBY

WAIVE ANY AND ALL SUCH CLAIMS OR CAUSES OF

ACTION ARISING FROM OR RELATING TO YOUR IN-

ABILITY TO USE THE GRP2670 TO CONTACT EMER-

GENCY SERVICES, AND YOUR FAILURE TO MAKE

ADDITIONAL ARRANGEMENTS TO ACCESS EMER-

GENCY SERVICES IN ACCORDANCE WITH THE IM-

MEDIATELY PRECEDING PARAGRAPH.

The GNU GPL license terms are incorporated into the

device rmware and can be accessed via the Web user

interface of the device at http(s)://IP/gpl_license.

To obtain a CD with GPL source code information please

submit a written request to [email protected]

GRP2670 is a next generation enterprise IP Phone featuring, 7”

(1024x600) Capacitive touch TFT color LCD, USB port,1000M

network ports, integrated PoE,Wi-Fi and Bluetooth support, 5-way

conference and Electronic HookSwitch (EHS). The GRP2670 de-

livers superior HD audio quality, rich and leading-edge telephony

features, protection for privacy, and broad interoperability with

most 3rd party SIP devices and leading SIP/NGN/IMS platforms.

GRP2670 is the perfect choice for enterprise users looking for a

high quality, feature rich multi-line executive IP phone with ad-

vanced functionalities and performance

PACKAGE CONTENTS:

OVERVIEW:

WARNING: Please DO NOT power cycle the GRP2670 during system

boot up or rmware upgrade. You may corrupt rmware images and

cause the unit to malfunction.

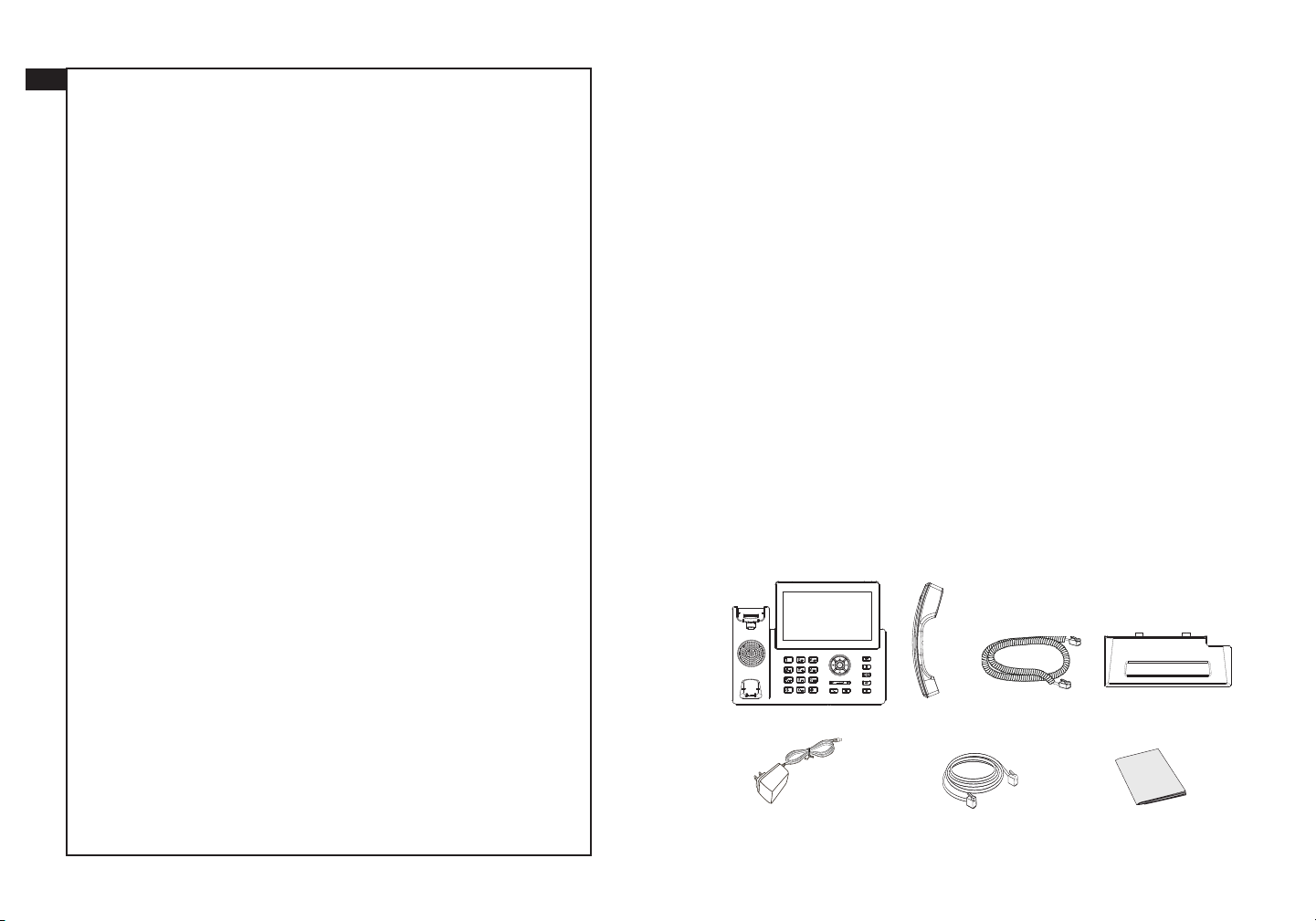

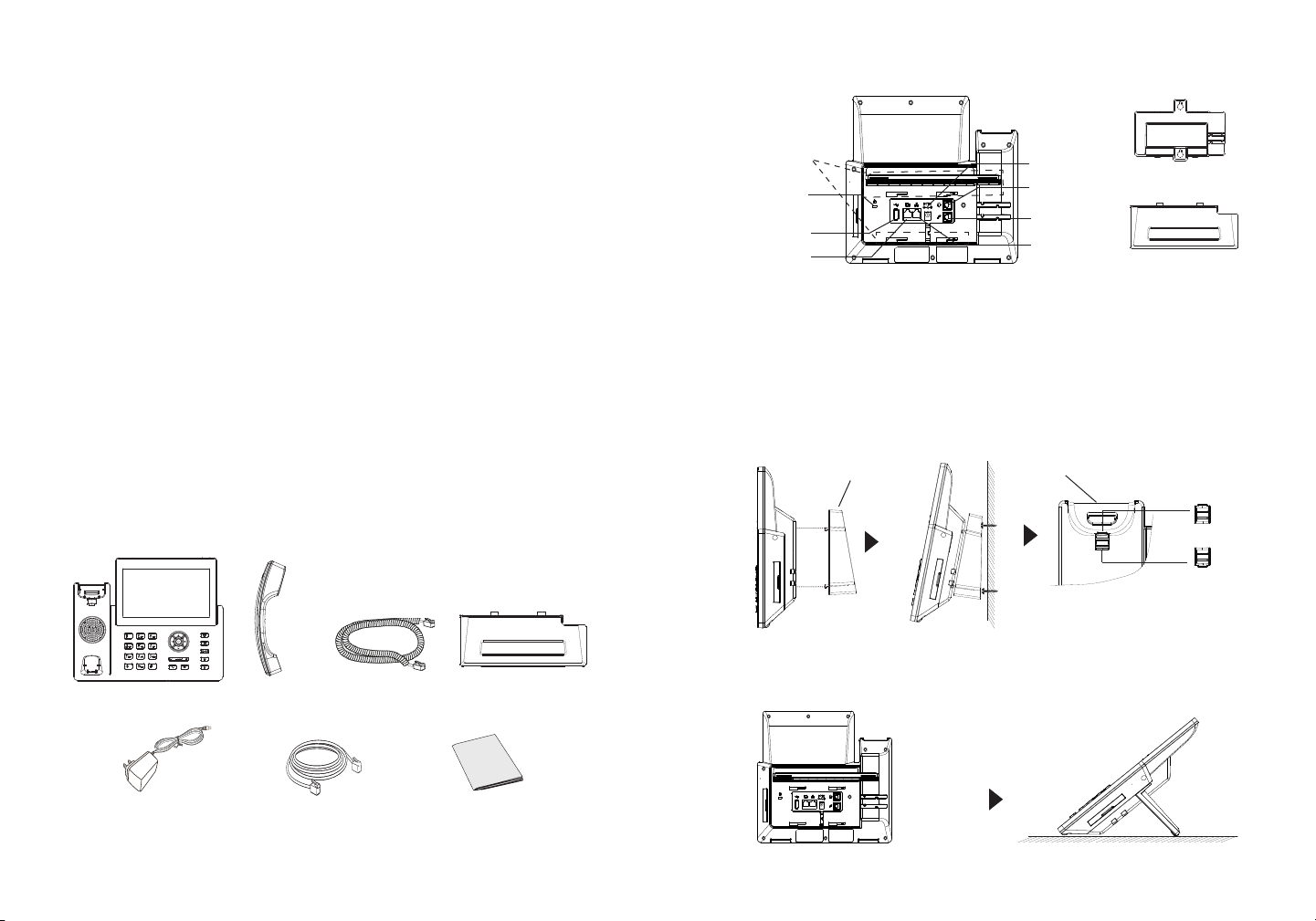

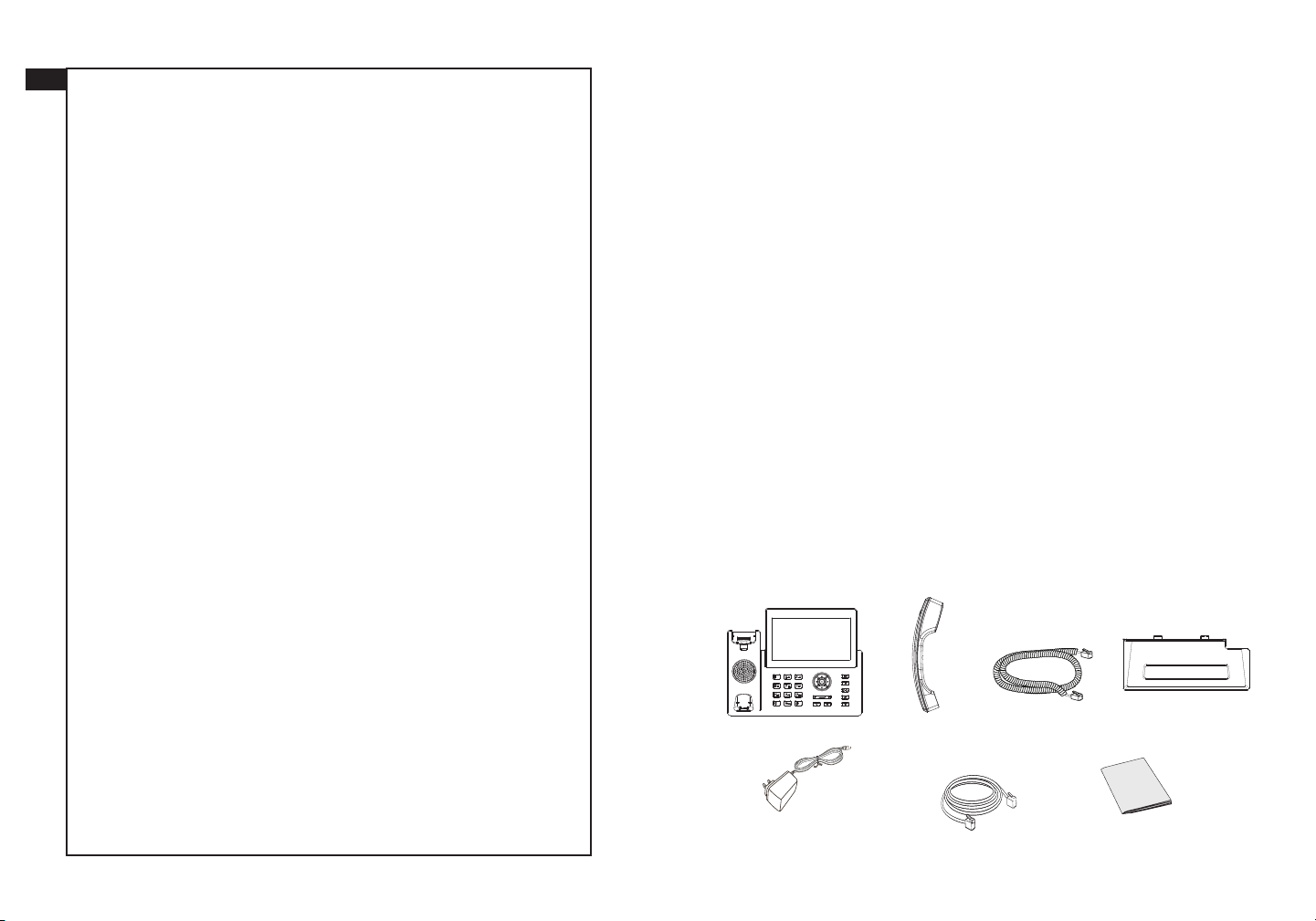

1x Phone Main Case 1x Handset 1x Phone Cord

1x Ethernet Cable

1x Phone Stand

1x 12V Power adapter 1x Quick Installation Guide

PRECAUTIONS:

WARNING: Use only the power adapter included in the GRP2670 pack-

age. Using an alternative non-qualied power adapter may possibly

damage the unit.

12V

~3~ ~4~

PHONE SETUP:

Installing the phone (Wall Mount *sold separately):

1. Attach the wall mount spacers to the slot for wall mount spacers on the back

of the phone.

2. Attach the phone to the wall via the wall mount hole.

3. Pull out the tab from the handset cradle (See gure below).

4. Rotate the tab and plug it back into the slot with the extension up to hold the

handset while the phone is mounted on the wall (See gure below).

For installing the phone on the table with the phone stand, attach the phone stand

to the bottom of the phone where there is a slot for the phone stand. (Upper half,

bottom part).

Installing the phone (Phone Stand) :

CONNECTING THE PHONE:

Wall mount

Phone Stand

PHONE DESCRIPTION:

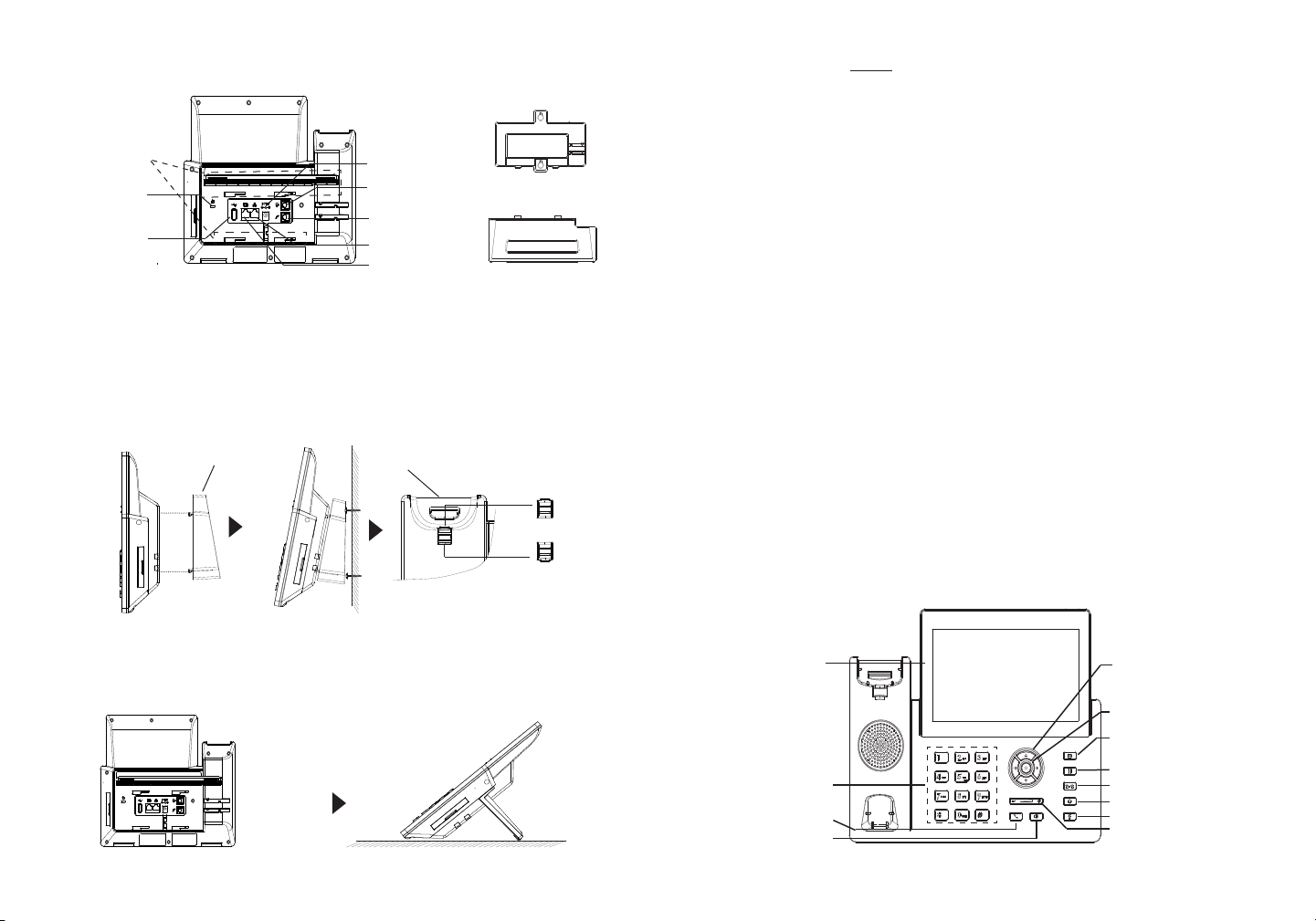

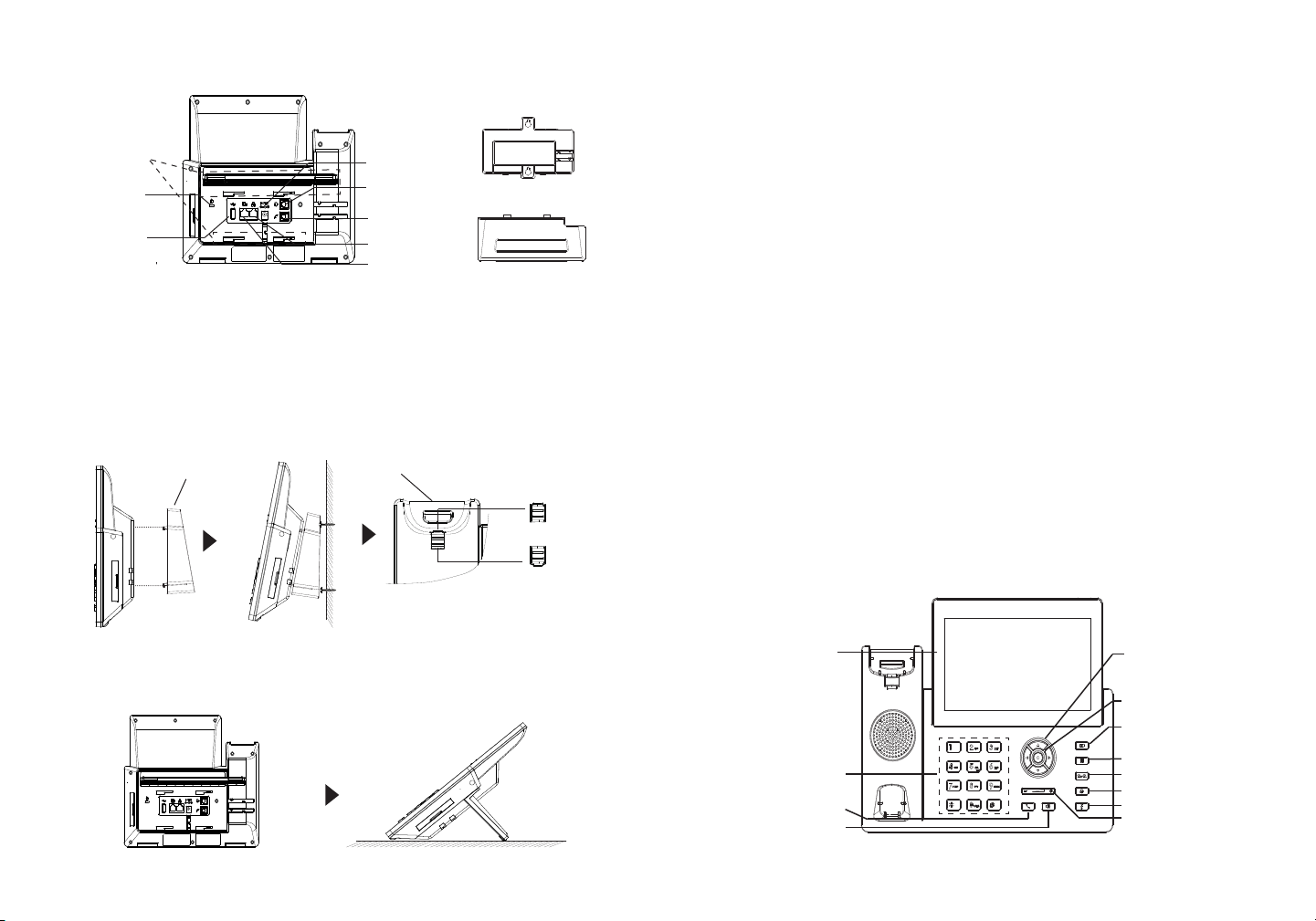

Slots for the

wall mount

spacers and

phone stand

PC Port

Kensington

Lock

LAN Port

Power

Headset Port

Handset Port

USB Port

Send

Speaker

Standard keypad

Navigation keys

7” Touch Screen

Volume

Menu/OK key

Message

Transfer

Hold

Headset

Mute

Tab with exten-

sion up

Handset Rest

Tab with exten-

sion down

Wall mount

To setup the GRP2670, follow the steps below:

1. Connect the handset and main phone case with the phone cord.

2. Connect the 12V DC output plug to the power jack on the phone; plug the

power adapter into an electrical outlet. If PoE switch is used in step 3, this

step could be skipped.

3. Network connection is possible via two methods which are described below.

Using Ethernet:

• Connect the LAN port of the phone to the RJ-45 socket of a hub/switch or

a router (LAN side of the router) using the Ethernet cable.

Using WiFi:

• On LCD menu, navigate to “System→WiFi settings” and enable WiFi.

• Select “Scan” and GRP2670 will automatically start scanning within the

range.

• A list of WiFi networks will be displayed. Select the desired network, and

if required, enter the correct password to connect.

4. The LCD will display provisioning or rmware upgrade information. Before

continuing, please wait for the date/time display to show up.

5. Using the phone embedded web server or keypad conguration menu, you

can further congure the phone using either a static IP or DHCP.

~5~ ~6~

1. Ensure your phone is powered up and connected to the Internet.

2. Press and hold the “UP” button for 3 seconds to see the IP address.

3. Type the phone’s IP address in your PC browser.

4. Enter admin’s username and password to access the conguration menu.

(The factory default username is “admin” while the default random password

can be found on the sticker at the back of the unit).

1. Make sure the phone is idle.

2. Press the MENU key to access the keypad MENU to congure the phone.

3. Select MENU → Phone → SIP → Account to congure settings for SIP Proxy,

Outbound Proxy, SIP User ID, SIP Auth ID and SIP Password.

4. Follow MENU options to congure the basic features of the phone. For ex-

ample: the IP address if using a static IP. For details, please check GRP2670

User Manual.

5. Please contact your ITSP for additional settings that may be necessary to

congure the phone.

Congure the GRP2670 using the Keypad:

PHONE CONFIGURATION:

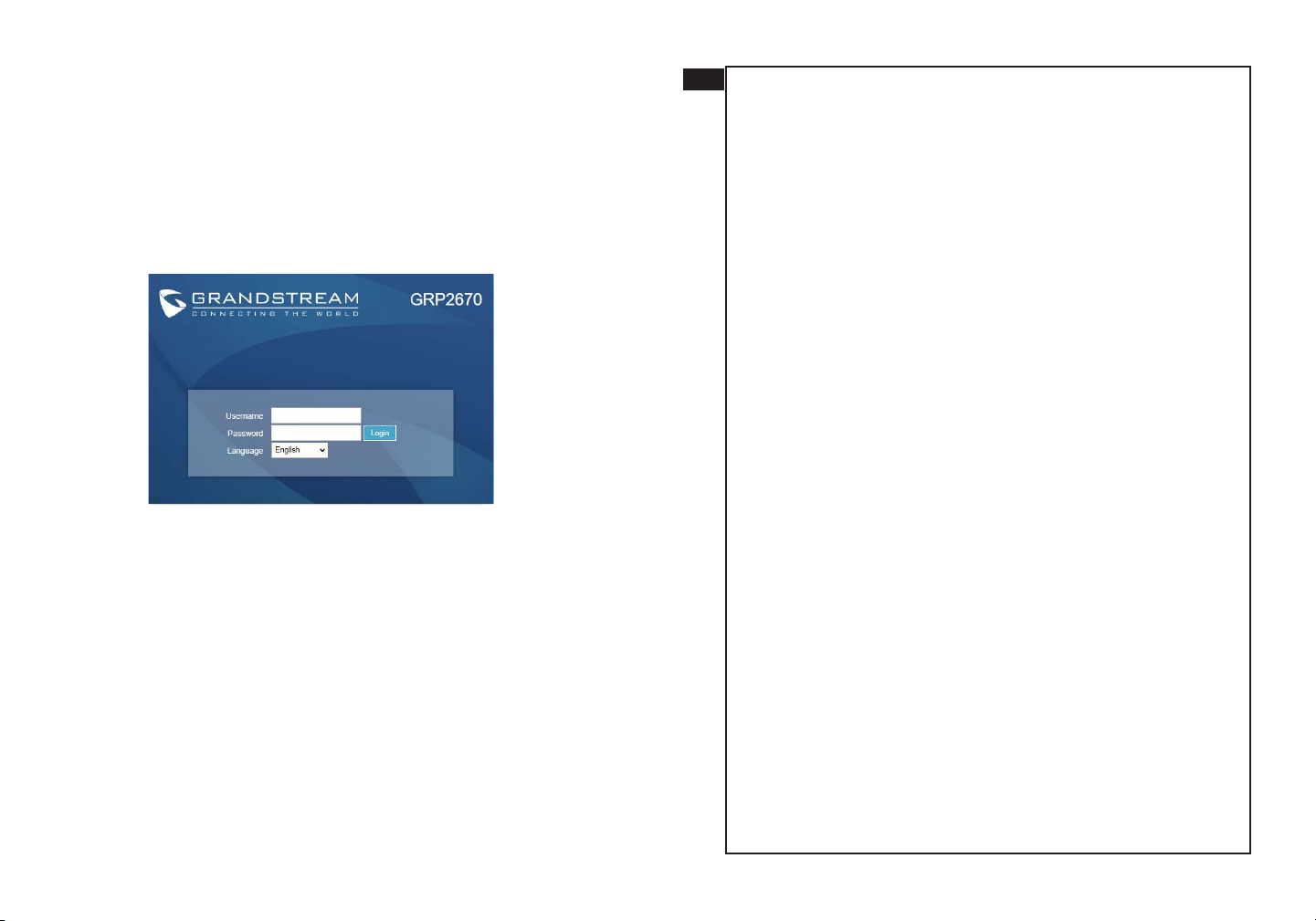

Congure the GRP2670 using a Web Browser:

Refer to online documents and FAQ for more detailed information:

http://www.grandstream.com/our-products

This product is covered by one or more of the U.S. patents (and any foreign patent

counterparts thereto) identied at www.cmspatents.com. GRP2670不预设对医院，执法机构，医疗中心(急救服务)以及各种紧急服务的紧急通话服务。用户必须自行设定紧急通话功能。用户必须自行购买SIP兼容的网络电话服务，正确地设定GRP2670使用该服务，并定期测试您的配置以确保GRP2670 如预期工作，否则请购买传统无线或有线电话服务来拨打紧急通话。Grandstream Networks 公司的 GRP2670不支持紧急通话服务。Grandstream Networks 公司、其管理者和员工以及其相关机构对此所造成的任何索赔、损失或者损害都不负有任何法律追究责任。在此，您将无权对任何以及所有由于无法通过GRP2670拨打紧急电话以及没有遵照前段文字描述而造成紧急通话失败的事件提出诉讼。GNU GPL许可证书包含在设备固件中，用户可访问Web界面 http(s)://IP/gpl_license查看;如您需要获取GPL源代码信息的光盘，请发送邮件到[email protected].ZH

~7~ ~8~

GRP2670 是下一代企业级IP电话，配备7英寸(1024x600)电容式触控屏,支持USB 接口，双1000M网口、集成PoE、Wi-Fi和蓝牙支持、5方会议和EHS耳机。 GRP2670 提供卓越的高清音频质量、丰富且领先的电话功能、隐私保护以及兼容第三方 SIP 设备和领先的 SIP/NGN/IMS 平台的广泛互操作性。GRP2670是企业级用户寻找高质量、高性能功、功能丰富的多线路行政IP电话的完美选择。设备包装清单:产品概览:警告: 请不要在设备启动未完成或设备升级软件时断开电源，因为如刚才所述的操作会导致话机本身的程序损坏，进而导致设备无法启动。GRP2670话机（1台）电话手柄（1个）手柄连线（1根）网线（1根）桌面支架（1个）电源适配器（1个）快速安装手册（1本）注意事项:警告: 请使用设备包装中的电源，因为使用其他没有经过认证的替代电源适配器有可能对设备造成损害。

12V

安装电话:安装电话 (墙体支架配件*分开出售): 1. 将墙体支架插入电话背面的支架插槽中。2. 通过墙孔将电话固定在墙上。3. 如下图所示，将话机手柄槽下方的扣机零件取出。4. 将该零件倒转，然后重新插入原处。此时零件凸出处在外，当电话使用墙体支架固定在墙上时，手柄可以垂直地稳定扣入手柄槽中，不会滑落。凸出处向上话机手柄插槽凸出处向下将桌面支架插入电话背面的支架插槽中。用户可以使用两排插槽中的一排，不同的插槽用于不同的倾斜角度。安装电话 (桌面支架): 墙体支架配件墙体支架配件桌面支架电源耳机USB 连接端口墙体支架槽与桌面支架槽肯辛顿锁孔PC连接端口网络连接端口手柄

~9~ ~10~

连线步骤：1. 用手柄连线连接电话手柄和电话主机 ;2. 用电源适配器连接电话电源接口和交流电源插座, 如果在步骤3中使用PoE交换机，则可以跳过此步骤 ;3. 可以通过以下描述的两种方法进行网络连接。• 通过Ethernet:- 用网线连接电话的网络接口和外部网络接口（如：集线器或交换机上的RJ-45网络接口）；• 通过LCD菜单配置WiFi:- 按下菜单/确定按键进入菜单选项，选择“系统→网络→WiFi设置”并启用WiFi 。- 选择“扫描”，LCD将弹出对话框提示“WiFi正在扫描中…….” 。- 扫描结束后，WiFi列表将显示出来，选择可使用的并输入正常的密码即可。4. 电话屏幕将会显示设备启动或固件升级信息。请耐心等待至时间/日期显示 ;5. 话机启动后，用户可以在主菜单或WEB浏览器进一步设置静态IP或者DHCP，从而获得网络连接。电话的连接:产品概览:1. 请确保电话的电源及网络连接。2. 按住“向上”按钮3秒钟以查看IP地址。 3. 在您电脑浏览器中输入话机IP地址。4. 输入管理员账号及密码，进入配置页面。（出厂默认用户名为”admin”, 出厂默认随机密码可以在设备背后的贴纸上找到）。1. 确保电话处于空闲状态；2. 按下菜单/确定按键进入菜单选项；3. 选择菜单→话机→SIP→账号，输入SIP服务器、SIP用户名、密码等账号信息，注册新的SIP账号；4. 在菜单选项中进行电话其他设置，如设置电话的静态IP地址。请参考GRP2670产品用户手册获得更多详细配置信息；5. 如有其他需要的设置，请联系您的服务提供商。通过键盘配置GRP2670:电话的配置:通过WEB浏览器配置 GRP2670:请下载用户手册和常见问题解答以获得更详细的配置说明：http://www.grandstream.com/our-products发送免提音量静音耳机转接保持信息导航键7” 触摸屏菜单/确认键标准键盘

~11~ ~12~

El GRP2670 no esta pre-congurado para soportar o re-

alizar llamadas de emergencia a ningún tipo de hospital,

agencia policial, unidad de cuidado medico o cualqui-

er otro servicio de emergencia. Es su responsabilidad

contratar un servicio de telefonía de Internet compatible

con el protocolo SIP, congurar el GRP2670 para utili-

zar dicho servicio y periódicamente probar esta congu-

ración para conrmar que este trabajando como usted

espera. Si es requisito no es completado, es su respon-

sabilidad contratar un servicio de telefonía ja o celular

para tener acceso a servicios de emergencia.

GRANDSTREAM NO PROVEE CONEXIONES A SER-

VICIOS DE EMERGENCIA A TRAVÉS DEL GRP2670.

NI GRANDSTREAM NI NINGUNO DE SUS OFICIA-

LES, EMPLEADOS O AFILIADOS SON RESPON-

SABLES DE NINGUNA DEMANDA, DAÑO O PERDIDA

QUE ESTO PUEDA OCASIONAR Y MEDIANTE ESTE

COMUNICADO USTED RENUNCIA A CUALQUIER

RECLAMO O CONSECUENCIA PROVENIENTE O RE-

LACIONADO DE LA INHABILIDAD DE CONTACTAR

SERVICIOS DE EMERGENCIAS CON EL GRP2670 Y

SU FALTA DE NO HABER HECHO LOS ARREGLOS

DE LUGAR PARA ACCESAR ESTOS SERVICIOS DE

EMERGENCIA DE ACUERDO CON EL PÁRRAFO AN-

TERIOR.

Los términos de la licencia GNU GPL están incorporados en

el rmware del dispositivo y se puede acceder a través de la

interfaz de usuario web del dispositivo en http(s)://IP/gpl_li-

cense.

Para obtener un CD con la información del código fuente GPL,

envíe un solicitud a [email protected]

GRP2670 es un teléfono IP empresarial de próxima generación

con pantalla LCD táctil TFT táctil capacitiva de 7 “(1024x600),

puerto USB, puertos de red de 1000M, PoE integrado, compati-

bilidad con Wi-Fi y Bluetooth, conferencia de 5 vías y conmutador

de gancho electrónico (EHS). El GRP2670 ofrece una calidad de

audio HD superior, funciones de telefonía ricas y de vanguardia,

protección para la privacidad y una amplia interoperabilidad con

la mayoría de los dispositivos SIP de terceros y las principales

plataformas SIP / NGN / IMS. GRP2670 es la elección perfecta

para los usuarios empresariales que buscan un teléfono IP ejecu-

tivo multilínea de alta calidad y con funciones avanzadas y ren-

dimiento.

CONTENIDO DEL PAQUETE:

INFORMACIÓN GENERAL:

ADVERTENCIA: No apague el GRP2670 cuando las luces indicadoras

se encuentren en estado intermitente al momento de iniciar el equipo o

actualizar el rmware. Esto podría ocasionar que la unidad no continúe

funcionando correctamente.

1x Base Principal 1x Auricular 1x Cable Telefónico

1x Cable Ethernet

1x Soporte de

Teléfono

1x Adaptador de

Alimentación 12V 1x Guia de Instalació Rapida

PRECAUCIONES:

ADVERTENCIA: Solamente utilice la fuente de poder incluida en el pa-

quete del GRP2670. Utilizar un adaptador de poder alternativo no certi-

cado podría dañar su unidad.

12V

~13~ ~14~

INSTALACIÓN DEL TELEFONO:

Instalando El Teléfono (Montura de Pared *Se vende por

separado):

1. Inserte la montura de pared en la ranura de atrás del teléfono.

2. Coloque el teléfono en la pared utilizando los oricios.

3. Halé la lengüeta de la horquilla del auricular. (Ver gura abajo).

4. Coloque la lengüeta en la misma ranura de tal manera que soporte el auricu-

lar. (Ver gura abajo).

Lengüeta con

extensión

hacia arriba

Soporte de

Auricular

Lengüeta con

extensión

hacia abajo

Para instalar el teléfono sobre un escritorio, utilice el soporte del teléfono y

colóquelo en la parte inferior del teléfono donde se encuentra la ranura para el

soporte.

Instalando El Teléfono (Soporte de Teléfono):

Montura

de Pared

Montura de

Pared

Soporte de

Teléfono

Para congurar el GRP2670, siga los pasos detallados abajo:

1. Conecte el auricular a la unidad utilizando el cable telefónico.

2. Conecte la fuente de poder de 12V DC a la salida de alimentación del teléfono

y la salida de electricidad.Si el puerto PoE es utilizado en el paso 3, puede

saltar este paso.

3. La conexión de red es posible a través de dos métodos descritos abajo.

• Usando Ethernet:

- Conecte el puerto LAN del teléfono al jack RJ45 de un Hub/switch o router

usando el cable Ethernet.

• Usando WiFi:

- En el menú LCD, navegue a “Sistema→Conguración WiFi” y habilite WiFi.

- Seleccione “Escanear” y el GRP2670 iniciará automaticamente el escaneo

dentro del rango.

- Se mostrará una lista de redes WiFi. Seleccione la red deseada, y si es

necesario, ingrese la contraseña correcta para conectarse.

4. La pantalla LCD va a mostrar un mensaje de aprovisionamiento o actual-

ización de rmware. Antes de continuar esperar hasta que la pantalla muestra

el tiempo y la fecha

5. Utilizando la interfase Web integrada accediendo la dirección IP del teléfono

en un navegador Web o mediante el teclado, congure el teléfono utilizando

una dirección IP estática o dinámica con DHCP.

CONECTANDO EL TELÉFONO:

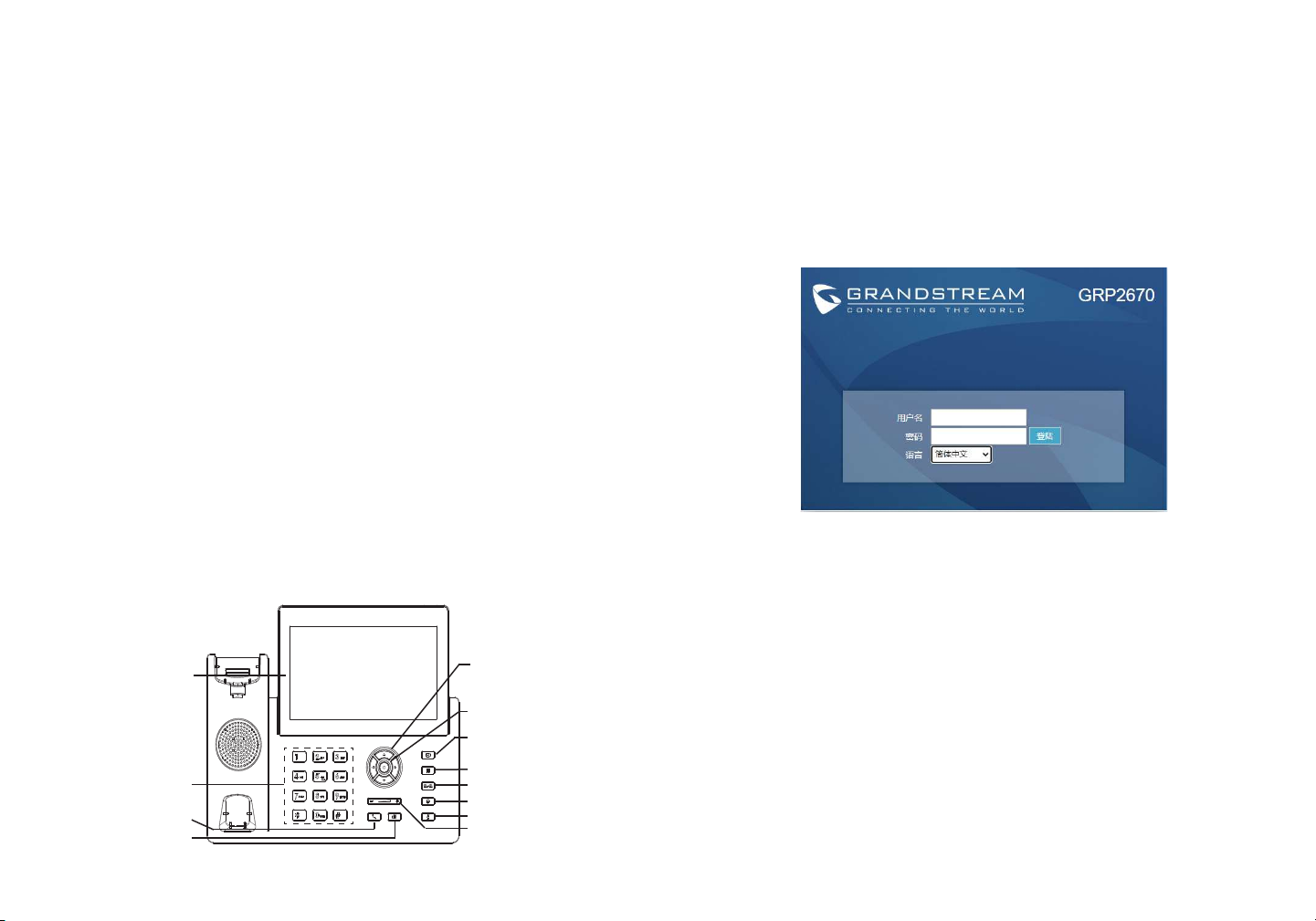

DESCRIPCIÓN DEL TELÉFONO:

Puerto LAN

Alimentación

Puerto de Receptor

de Cabeza

Puerto Auricular

Pantalla Toutch

de 7 “

Receptor de Cabeza

Silenciar

Volumen

Transferencia

Retener

Mensaje

Teclas de Navegación

Tecla de Menu / OK

Teclado

Estándar

Enviar

Altavoz

Kensington

Lock

Puerto USB

Ranuras para

soporte y mon-

tura de pared

Puerto PC

~15~ ~16~

1. Asegure que su teléfono este conectado a la red y tenga electricidad.

2. Presione y mantenga el botón “Arriba” por 3 seg. Para ver la dirección IP.

3. Escriba la dirección IP en su navegador web.

4. Ingrese como administrador para ver el menú de conguración. (El usuario

es “admin” y la contraseña aleatoria debería estar en la etiqueta en la parte

trasera de la unidad).

1. Asegure que el teléfono se encuentre en reposo.

2. Presione la botón de MENU para acceder a el menu de teclado para congu-

rar el teléfono.

3. Seleccione MENU→ Teléfono→ SIP→ Cuenta para congurar el SIP Proxy,

Outbound Proxy, SIP User ID,SIP Auth ID, SIP Password..

4. Siga las opciones de MENU para congurar las funciones básicas del teléfono

por ejemplo: La Dirección IP, en caso de usar una dirección IP estática.Para

obtener más información, consulte el Manual del usuario de la GRP2670.

5. Por favor contacte a su PSI (Proveedor de Servicio de Internet) para los ajust-

esadicionales que sean necesarios para congurar el teléfono.

Congurando el GRP2670 usando el teclado:

CONFIGURACIÓN DEL TELÉFONO:

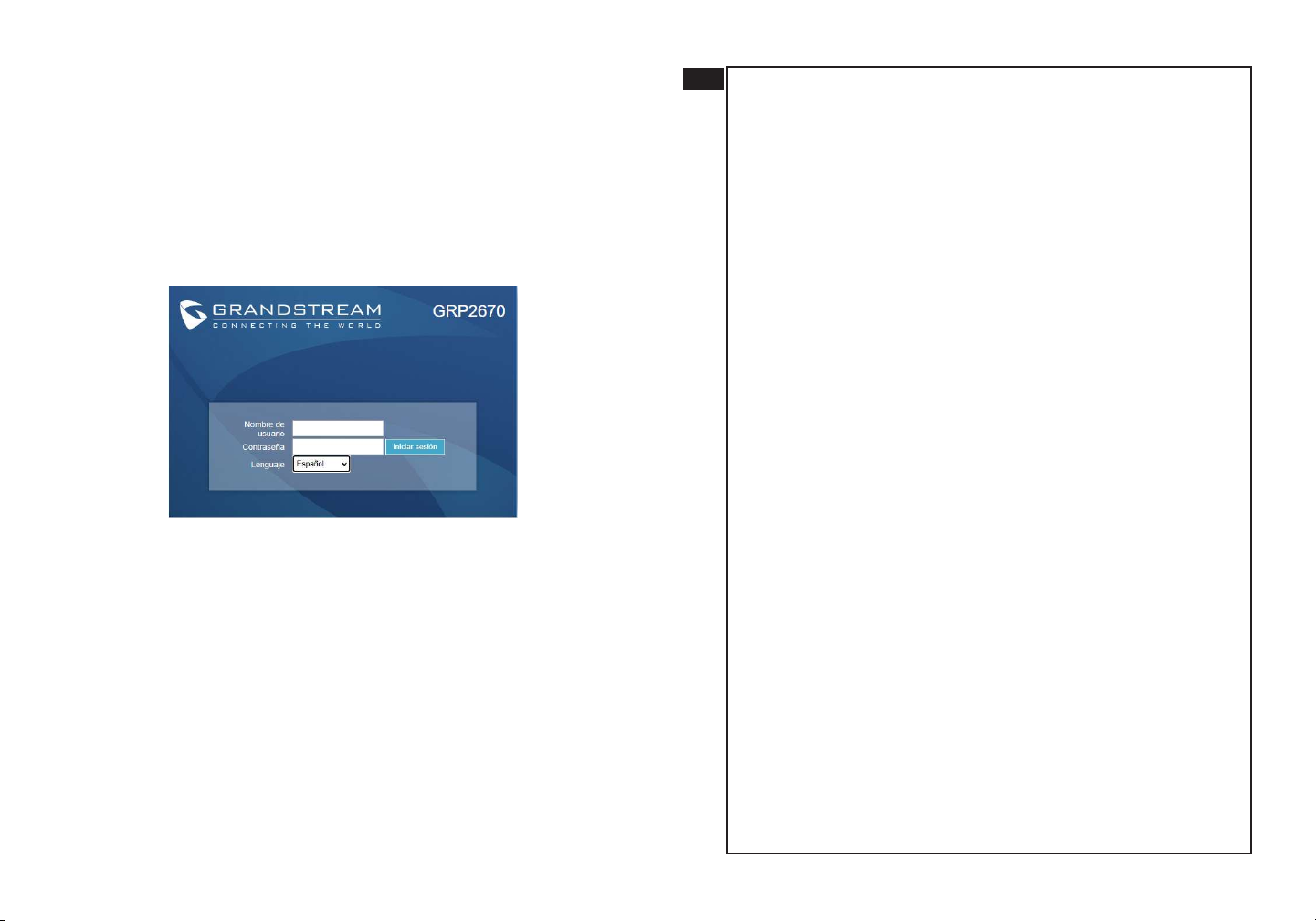

Congurando el GRP2670 utilizando un navegador web:

Por favor, descargue el Manual del usuario y revisar

la AYUDA para obtener instrucciones más detalladas:

http://www.grandstream.com/our-products

Le GRP2670 n’est pas préconguré pour prendre en charge

ou acheminer les appels d’urgence adressés aux hôpitaux,

organismes chargés de l’application de la loi, centres de soins

médicaux (« service(s) d’urgence ») ou tout autre type de

service d’urgence. Vous devez prendre des dispositions sup-

plémentaires pour assurer l’accès aux services d’urgence. Il

est de votre responsabilité de vous abonner à un service de

téléphonie Internet conforme au protocole SIP, de congurer

correctement le GRP2670 pour utiliser ce service, et de tester

périodiquement votre conguration pour vous assurer qu’elle

fonctionne comme prévu. Si vous ne le faites pas, vous de-

vez vous abonner à un service de téléphonie sans l ou xe

traditionnel pour accéder aux services d’urgence.

GRANDSTREAM NE FOURNIT PAS DE CONNEXIONS

AUX SERVICES D’URGENCE VIALE GRP2670. NI GRAND-

STREAM, NI SES DIRIGEANTS, EMPLOYES OU SOCI-

ETES AFFILIEES NE PEUVENT ETRE TENUS RESPON-

SABLES POUR TOUTE RECLAMATION, TOUT DOMMAGE

OU PERTE, ET VOUS RENONCEZ PAR LES PRESENTES

A TOUTE RECLAMATION OU TOUT MOTIF D’ACTION

EN JUSTICE DÉCOULANT OU LIE A VOTRE INCAPAC-

ITE D’UTILISER LE GRP2670 POUR CONTACTER LES

SERVICES D’URGENCE, ET TOUTE NEGLIGENCE DE

VOTRE PART QUANT A PRENDRE DES DISPOSITIONS

SUPPLEMENTAIRES POUR ACCEDER AUX SERVICES

D’URGENCE CONFORMÉMENT À L’ALINÉA PRÉCDENT.

Les termes de la licence GNU GPL sont intégrés au micro-

logiciel de l’appareil et est accessible via l’interface utilisateur

Web de l’appareil à http(s)://IP/gpl_license.

Pour obtenir un CD avec des informations sur le code source

GPL, veuillez soumettre une demande à info@grandstream.

com

Altri manuali per GRP2670

Indice

Lingue:

Altri manuali Grandstream Networks Telefono IP

Grandstream Networks

Grandstream Networks GXP Series Manuale di istruzioni

Grandstream Networks

Grandstream Networks GXV3275 Manuale di istruzioni

Grandstream Networks

Grandstream Networks GXP-280 Manuale utente

Grandstream Networks

Grandstream Networks GXP1450 Manuale utente

Grandstream Networks

Grandstream Networks GXP1450 Manuale utente

Grandstream Networks

Grandstream Networks GXV3240 Manuale utente

Grandstream Networks

Grandstream Networks GXP2135 Manuale utente

Grandstream Networks

Grandstream Networks WP810 Manuale di istruzioni

Grandstream Networks

Grandstream Networks GRP261 Series Manuale utente

Grandstream Networks

Grandstream Networks Grandstream GXP-2000 Manuale di riferimento

Grandstream Networks

Grandstream Networks GXP-1100 Manuale utente

Grandstream Networks

Grandstream Networks DP750 Manuale di istruzioni

Grandstream Networks

Grandstream Networks GXV3174 Manuale utente

Grandstream Networks

Grandstream Networks BUDGE TONE-100 Manuale utente

Grandstream Networks

Grandstream Networks DP715 Manuale utente

Grandstream Networks

Grandstream Networks GXP2170 Manuale utente

Grandstream Networks

Grandstream Networks GXV3240 Manuale utente

Grandstream Networks

Grandstream Networks GXP-1100 Manuale di istruzioni

Grandstream Networks

Grandstream Networks WP810 Manuale utente

Grandstream Networks

Grandstream Networks GXV-3140 Guida utente

Grandstream Networks

Grandstream Networks GXV3240 Manuale utente

Grandstream Networks

Grandstream Networks GXP2130 Series Manuale utente

Grandstream Networks

Grandstream Networks GXP16 Series Manuale utente

Grandstream Networks

Grandstream Networks Grandstream GXP-2010 Manuale utente

Manuali Telefono IP popolari di altre marche

Alcatel

Alcatel 4028 Manuale utente

Polycom

Polycom Polycom VVX 600 Manuale utente

Polycom

Polycom SoundPoint IP 450 Manuale utente

Cisco

Cisco SPA-500 Series Manuale utente

Polycom

Polycom SoundPoint IP 650 Manuale utente

Proximus

Proximus Maestro 3016 IP Manuale utente

Fanvil

Fanvil X4 Manuale utente

Cisco

Cisco 7962 Manuale utente

Snom

Snom 320 Manuale utente

Yealink

Yealink Yealink SIP-T46G Manuale utente

Avaya

Avaya 4625SW Manuale utente

Yealink

Yealink SIP-T52S Manuale utente

Nortel

Nortel 1140E Manuale utente

Nexotek

Nexotek NT-P500 Manuale utente

Avaya

Avaya Integral 5 R3.0 Manuale utente

GE 28320EE2 - Dect 6.0 InfoLink 2 Manuale utente

Avaya

Avaya 4600 Series Manuale di servizio

Mitel

Mitel MIVOICE OFFICE 400 6940 SIP Manuale utente
