Grandstream Networks GXP1780 Manuale utente

Grandstream Networks, Inc.

126 Brookline Ave, 3rd Floor

Boston, MA 02215

Voice: (617) 566-9300

Fax: (617) 249-1987

www.grandstream.com

For Warranty and RMA information, please visit www.grandstream.com

GXP1780/82

Small Business IP Phone

Quick Start Guide

English...............................................................................1

简体中文..........................................................................7

Español............................................................................13

Français...........................................................................19

Deutsch............................................................................25

Italiano.............................................................................31

Русскй.............................................................................37

Português........................................................................ 43

Polski.............................................................................. 49

Content

1 2

The GXP178x is not pre-congured to support or

make emergency calls to any type of hospital, law

enforcement agency, medical care unit (“Emergency

Service(s)”) or any other kind of Emergency Service.

You must make additional arrangements to access

Emergency Services. It is your responsibility to

purchase SIP-compliant Internet telephone service,

properly congure the GXP178x to use that service,

and periodically test your conguration to conrm

that it works as you expected. If you do not do so, it

is your responsibility to purchase traditional wireless

or landline telephone services to access Emergency

Services.

GRANDSTREAM DOES NOT PROVIDE CONNEC-

TIONS TO EMERGENCY SERVICES VIA THE GX-

P178X. NEITHER GRANDSTREAM NOR ITS OFFI-

CERS, EMPLOYEES OR AFFILIATES MAY BE HELD

LIABLE FOR ANY CLAIM, DAMAGE, OR LOSS. YOU

HEREBY WAIVE ANY AND ALL SUCH CLAIMS OR

CAUSES OF ACTION ARISING FROM OR RELAT-

ING TO YOUR INABILITY TO USE THE GXP178X TO

CONTACT EMERGENCY SERVICES, AND YOUR

FAILURE TO MAKE ADDITIONAL ARRANGEMENTS

TO ACCESS EMERGENCY SERVICES IN ACCOR-

DANCE WITH THE IMMEDIATELY PRECEDING

PARAGRAPH.

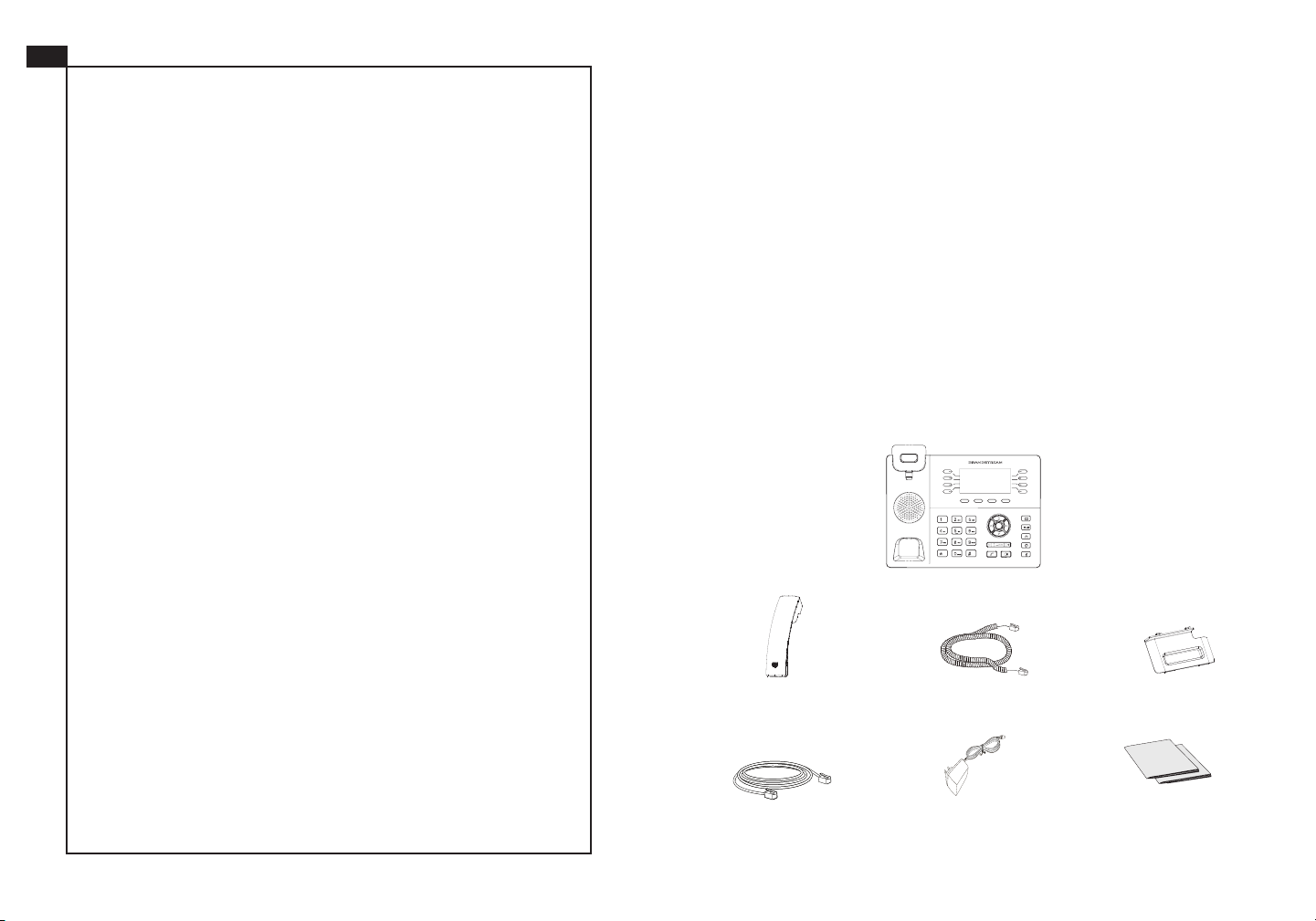

PACKAGE CONTENTS:

OVERVIEW:

WARNING: Please DO NOT power cycle the GXP178x during system boot

up or rmware upgrade. You may corrupt rmware images and cause the unit to

malfunction.

1 x GXP178x Main Case

1 x Handset 1 x Phone Cord

1 x Ethernet Cable

1 x Phone Stand

1 x 5V Power adapter 1 x Quick Start Guide

1 x GPL License

The GXP178x is a next generation small-to-medium business IP phone that fea-

tures 8 lines with up to 4 SIP accounts, 200x80 pixel backlit LCD display, 4 XML

programmable context-sensitive soft keys, 32 digitally programmable & customiz-

able BLF/fast-dial keys, dual switched auto-sensing 10/100Mbps Ethernet ports

(10/100/1000Mbps for GXP1782), integrated PoE, 5-way voice conferencing, and

Electronic Hook Switch (EHS). The GXP178x delivers superior HD audio qual-

ity on the handset and speakerphone, rich and leading edge telephony features,

automated provisioning for easy deployment, advanced security protection for pri-

vacy, and broad interoperability with most 3rd party SIP devices and leading SIP/

NGN/IMS platforms.

PRECAUTIONS:

WARNING: Use only the power adapter included in the GXP178x package.

Using an alternative non-qualied power adapter may possibly damage the unit.

5 V

CONNECTING THE PHONE:

PHONE SETUP:

To setup the GXP178x, follow the steps below:

1. Connect the handset and main phone case with the phone cord.

2. Connect the LAN port of the phone to the RJ-45 socket of a hub/switch or a

router (LAN side of the router) using the Ethernet cable.

3. Connect the 5V DC output plug to the power jack on the phone; plug the power

adapter into an electrical outlet.

4. The LCD will display provisioning or rmware upgrade information. Before con-

tinuing, please wait for the date/time display to show up.

5. Using the phone embedded web server or keypad conguration menu, you can

further congure the phone using either a static IP or DHCP.

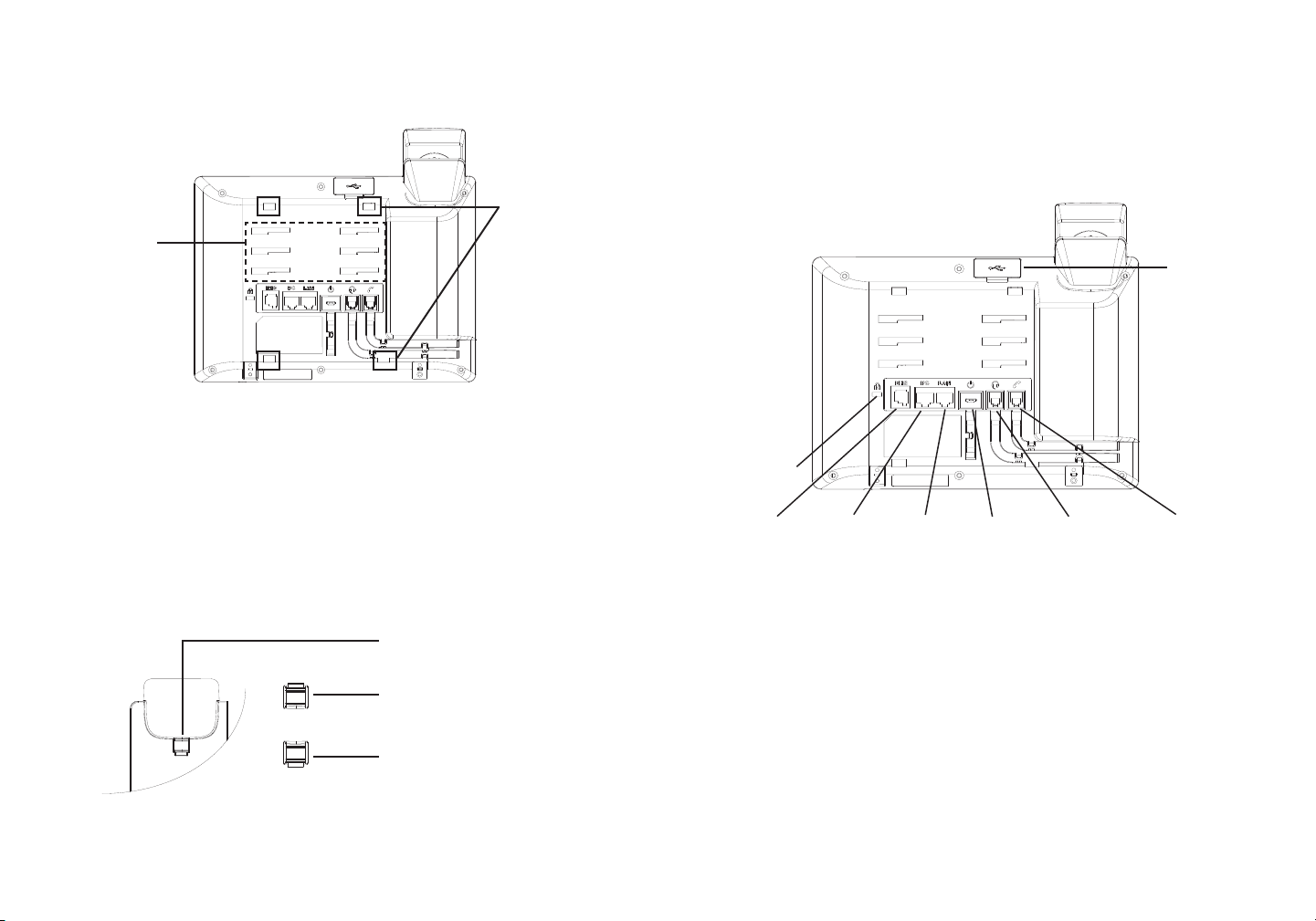

PC Port LAN Port Power Headset Port Handset Port

Installing the Phone (Phone Stand):

For installing the phone on the table with the phone stand, attach the phone stand

to the bottom of the phone where there is a slot for the phone stand (upper part,

bottom part).

Installing the Phone (Wall Mount):

1. Partially secure the wall mount to desired position on the wall with mounting

screws.

2. Attach the wall mount to the slot on the back of the phone.

3. Adjust the position and tighten the screw as necessary.

4. Rotate the tab and plug it back into the slot with the extension up to hold the

handset while the phone is mounted on the wall (See gure below).

Tab with extension up

Handset rest

Tab with extension down

EHS Port

Kensington

Lock

Slots for the

phone stand

Slots for the

wall mount

USB Port

5 6

Note: For the detailed user manual, please download from:

http://www.grandstream.com/support

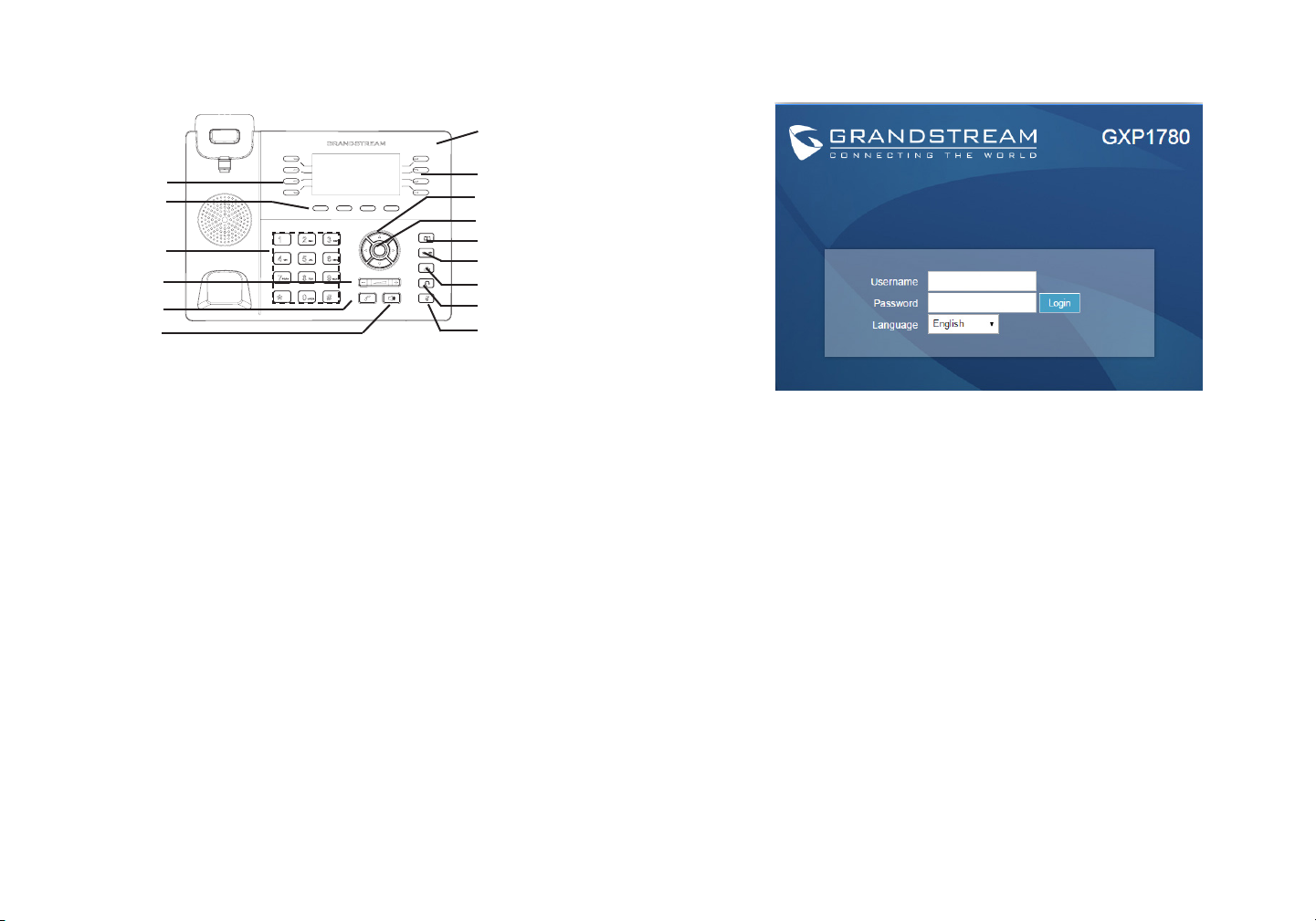

Tips For Using the Keypad:

PHONE CONFIGURATION:

Congure the GXP178x using Web Browser:

1. To access the MENU, press the round MENU button.

2. Navigate the menu by using the UP/DOWN and LEFT/RIGHT buttons.

3. Press the round MENU button to conrm a menu selection.

4. The phone automatically exits MENU mode when there is an incoming call,

the phone goes off-hook or the MENU mode is left idle for 60 seconds.

1. Ensure your phone is powered up and connected to the Internet.

2. Press the UP button to see the IP address.

3. Type the phone’s IP address in your PC browser (See gure on right).

4. The default administrator username and password are “admin”; the default end-

user username is “user“ and the password is “123”.

Congure the GXP178x using the Keypad:

1. Make sure the phone is idle.

2. Press the MENU button to access the keypad MENU to congure the phone.

3. Select MENU-> Phone-> SIP-> Account to congure settings for SIP Proxy,

Outbound Proxy, SIP User ID, SIP Auth ID and SIP Password.

4. Follow MENU options to congure the basic features of the phone, for ex-

ample: the IP address if using a static IP. For details, please check GXP17xx User

Manual.

5. Please contact your ITSP (Internet Telephony Service Provider) for additional

settings that may be necessary to congure the phone.

Message Waiting

Indicator

Contacts

Transfer

Conference

Mute

Standard Keypad

Navigation keys

Line keys

Soft keys

Volume

Speaker

Headset

Menu/OK Key

Line keys

Send

This product is covered by one or more of the U.S. patents (and any foreign patent

counterparts thereto) identied at www.cmspatents.com.

7 8

GXP178x不预设对医院，执法机构，医疗中

心(急救服务)以及各种紧急服务的紧急通话服

务。用户必须自行设定紧急通话功能。用户必

须自行购买SIP兼容的网络电话服务，正确的

设定GXP178x使用该服务，并定期测试您的

配置以确保GXP178x如预期工作，否则请购

买传统无线或有线电话服务来拨打紧急通话。

Grandstream Networks 公司的GXP178x不支

持紧急通话服务。 Grandstream Networks 公

司、其管理者和员工以及其相关机构对此所造

成的任何索赔、损失或者损害都不负有任何法

律追究责任。在此，您将无权对任何以及所有

由于无法通过GXP178x拨打紧急电话以及没

有遵照前段文字描述而造成紧急通话失败的事

件提出诉讼。

警告: 请不要在设备启动未完成或设备升级软件时断开电源，因为如刚才所述的

操作会导致话机本身的程序损坏，进而导致设备无法启动。

警告: 请使用设备包装中的电源，因为使用其他没有经过认证的替代电源适配器

有可能对设备造成损害。

设备包装清单:

GXP178x 话机（1台）

电话手柄（1个）

电源适配器（1个）

网线（1根）

手柄连线（1根）

桌面支架（1个）

快速安装手册（1本）

注意事项:

产品概览:

GXP178x系列是新一代中小型企业基于IP的话机。GXP178x支持8条线路，4个

SIP帐号，200x80单色LCD显示屏，4个可编辑XML应用程序软按键。GXP1780

支持10/100Mbps自适应交换式以太网接口，GXP1782支持10/100/1000Mbps

自适应交换式以太网接口（支持PoE供电），32数字可编程BLF /速拨键, 支持EHS

功能以及最多5方会议，具有优异的高清晰语音质量和丰富完备的电话功能。它

支持自动化的个人多媒体信息服务、自动配置、先进的安全隐私保护设置。它广

泛兼容其它第三方SIP设备及主要SIP/NGN/IMS平台。对于追求品质的企业用户来

说，GXP178x将是理想的选择。

GPL 许可证（1本）

5 V

9 10

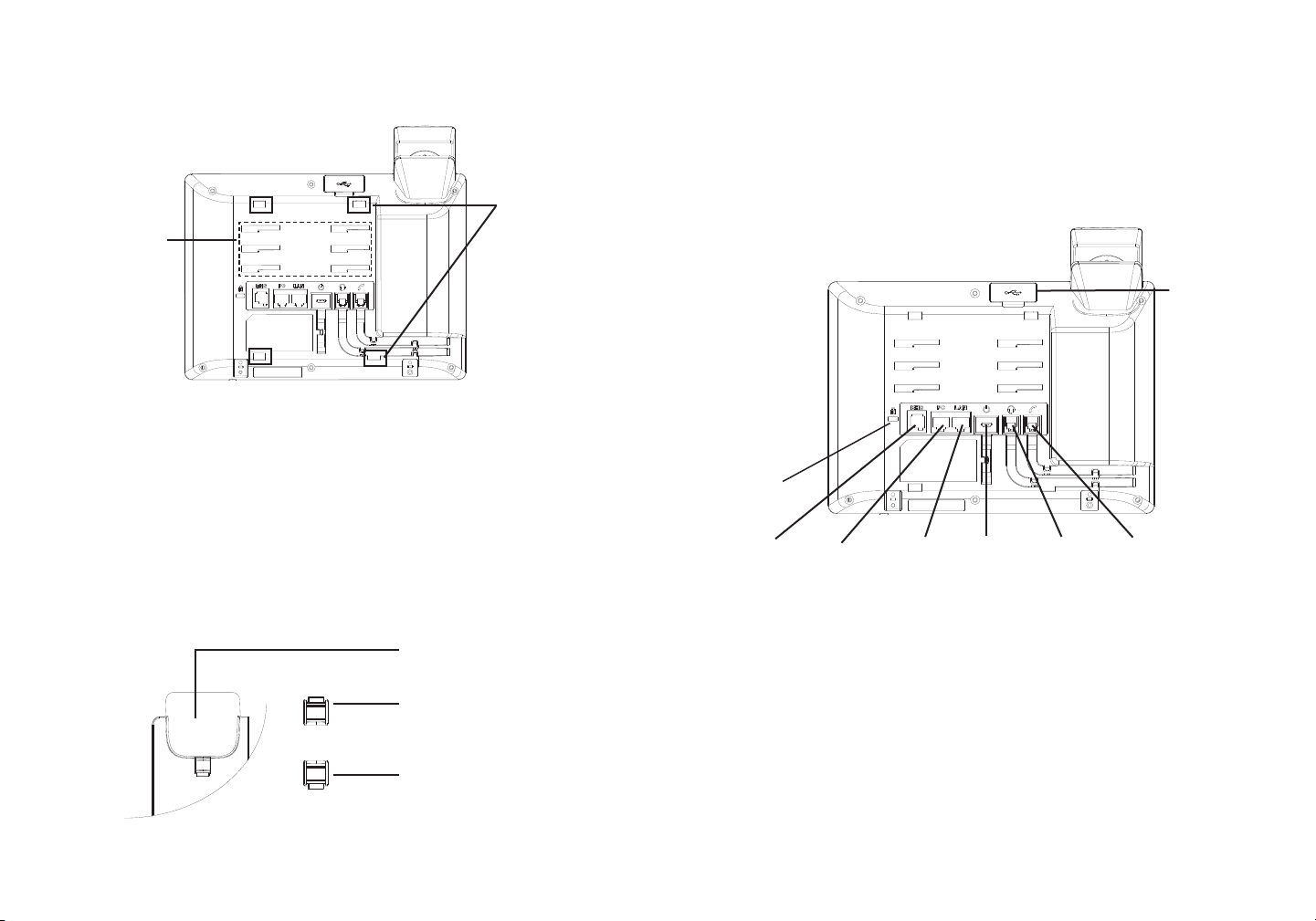

安装电话:

安装电话 (墙体支架):

1. 用安装螺丝将壁挂座部分固定在墙上的目标位置

2. 将话机后面的插槽卡在墙上的壁挂座上

3. 调整话机位置，拧紧壁挂座的螺丝将其固定好

4. 将该零件倒转，然后重新插入原处。此时零件凸出处在外，当电话使用墙体支

架固定在墙上时，手柄可以垂直地稳定扣入手柄槽中，不会滑落。

话机手柄插槽

凸出处向上

凸出处向下

安装电话 (桌面支架):

将桌面支架插入电话背面的支架插槽中。用户可以使用两排插槽中的一排，不同

的插槽用于不同的倾斜角度。

电话的连接:

PC端口网络连接端口 5V电源耳机端口手机端口

连线步骤：

1. 用手柄连线连接电话手柄和电话主机；

2. 用网线连接电话的网络接口和外部网络接口（如：集线器或交换机上的RJ-45网

络接口）；

3. 用电源适配器连接电话电源接口和交流电源插座；

4. 电话屏幕将会显示设备启动或固件升级信息。请耐心等待至时间/日期显示；

5. 话机启动后，用户可以在主菜单或WEB浏览器进一步设置静态IP或者DHCP，

从而获得网络连接。

EHS端口

肯辛顿锁孔

墙壁安装槽

插槽用于桌面

支架

USB 端口

11 12

使用GXP178x键盘:

1. 当电话处于空闲状态，按下菜单/确定按键进入菜单选项；

2. 使用方向选择按键 “上”“下”“左”“右”选择菜单选项；

3. 按下菜单/确定按键确定选项；

4.当有电话打入的时候，话筒被拿起或MENU模式闲置了60秒，都会让话机自动

退出MENU模式。

电话的配置:

通过WEB浏览器配置GXP178x:

1. 请确保电话的电源及网络连接；

2. 话机待机时，按下“上”方向键，此时电话屏幕显示话机IP地址；

3. 在您电脑浏览器中输入话机IP地址；

4.如右图所示，请输入密码登陆。默认管理员用户名和密码是“admin”；默认终

端用户名是“user”，密码是“123”。

通过键盘配置GXP178x:

1. 确保电话处于空闲状态；

2. 按下菜单/确定按键进入菜单选项；.

3. 选择菜单->话机->SIP->账号，输入SIP服务器、SIP用户名、密码等账号信息，

注册新的SIP账号；

4. 在菜单选项中进行电话其他设置，如设置电话的静态IP地址。请参考GXP17xx

产品用户手册获得更多详细配置信息；

5. 如有其他需要的设置，请联系您的服务提供商。

备注：欲获取详细的话机使用信息，请在以下链接中下载用户手册:

http://www.grandstream.com/support

语音留言指示灯

线路键

软按键

免提

线路键

导航键

菜单/OK 键

耳机

会议

静音

标准键盘

联系人

发送

音量转移

13 14

1 x Auricular 1 x Cable Telefónico

1 x Cable Ethernet

El GXP178x no esta pre-congurado para soportar o re-

alizar llamadas de emergencia a ningún tipo de hospi-

tal, agencia policial, unidad de cuidado medico o cual-

quier otro servicio de emergencia. Es su responsabilidad

contratar un servicio de telefonía de Internet compatible

con el protocolo SIP, congurar el GXP178x para utilizar

dicho servicio y periódicamente probar esta conguración

para conrmar que este trabajando como usted espera.

Si este requisito no es completado, es su responsabilidad

contratar un servicio de telefonía ja o celular para tener

acceso a servicios de emergencia.

GRANDSTREAM NO PROVEE CONEXIONES A SER-

VICIOS DE EMERGENCIA A TRAVÉS DEL GXP178x. NI

GRANDSTREAM NI NINGUNO DE SUS ACCIONISTAS,

EMPLEADOS O AFILIADOS SON RESPONSABLES DE

NINGUNA DEMANDA, DAÑO O PERDIDA QUE ESTO

PUEDA OCASIONAR Y MEDIANTE ESTE COMUNICADO

USTED RENUNCIA A CUALQUIER RECLAMO O CON-

SECUENCIA PROVENIENTE O RELACIONADO DE LA

INHABILIDAD DE CONTACTAR SERVICIOS DE EMER-

GENCIAS CON EL GXP178x Y SU FALTA DE NO HABER

HECHO LOS ARREGLOS DE LUGAR PARA ACCESAR

ESTOS SERVICIOS DE EMERGENCIA DE ACUERDO

CON EL PÁRRAFO ANTERIOR.

ADVERTENCIA: No apague el GXP178x cuando las luces indicadoras se

encuentren en estado intermitente al momento de iniciar el equipo o actualizar

el rmware. Esto podría ocasionar que la unidad no continúe funcionando cor-

rectamente.

PRECAUCIONES:

INFORMACIÓN GENERAL:

CONTENIDO DEL PAQUETE:

1 xAdaptador de Ali-

mentación 5V DC

1 x Soporte de Teléfono

La serie GXP178x es la siguiente generación de teléfonos IP para PyMEs con

hasta 8 líneas y 4 cuentas SIP, pantalla LCD graca de 200x80 pixeles ret-

roiluminada, 4 teclas XML programables sensibles al contexto, 32 teclas pro-

gramables digitalmente BLF/Marcado-rápido, doble puerto de red 10/100Mbps

(10/100/100Mbps para GXP1782), PoE integrado, conferencias de voz de 5 vías

y Electronic Hook Switch (EHS). El GXP178x ofrece calidad de audio en HD tanto

en auricular y el altavoz, cuenta con las principales funcionalidades de telefonía

de última generación, información personalidad y aprovisionamiento automa-

tizado para facilitar su implementación, protección de seguridad avanzada para

mayor privacidad e interoperabilidad amplia con la mayoría de los dispositivos

SIP de terceros y las principales plataformas SIP/NGN/IMS.

ADVERTENCIA: Solamente utilice la fuente de poder incluida en el paquete

del GXP178x. Utilizar un adaptador de poder alternativo no certicado podría

dañar su unidad.

1 x GXP178x Base Prinicipal

1 x Guía de Inicio Rápido

1 x Licencia GPL

5 V

15 16

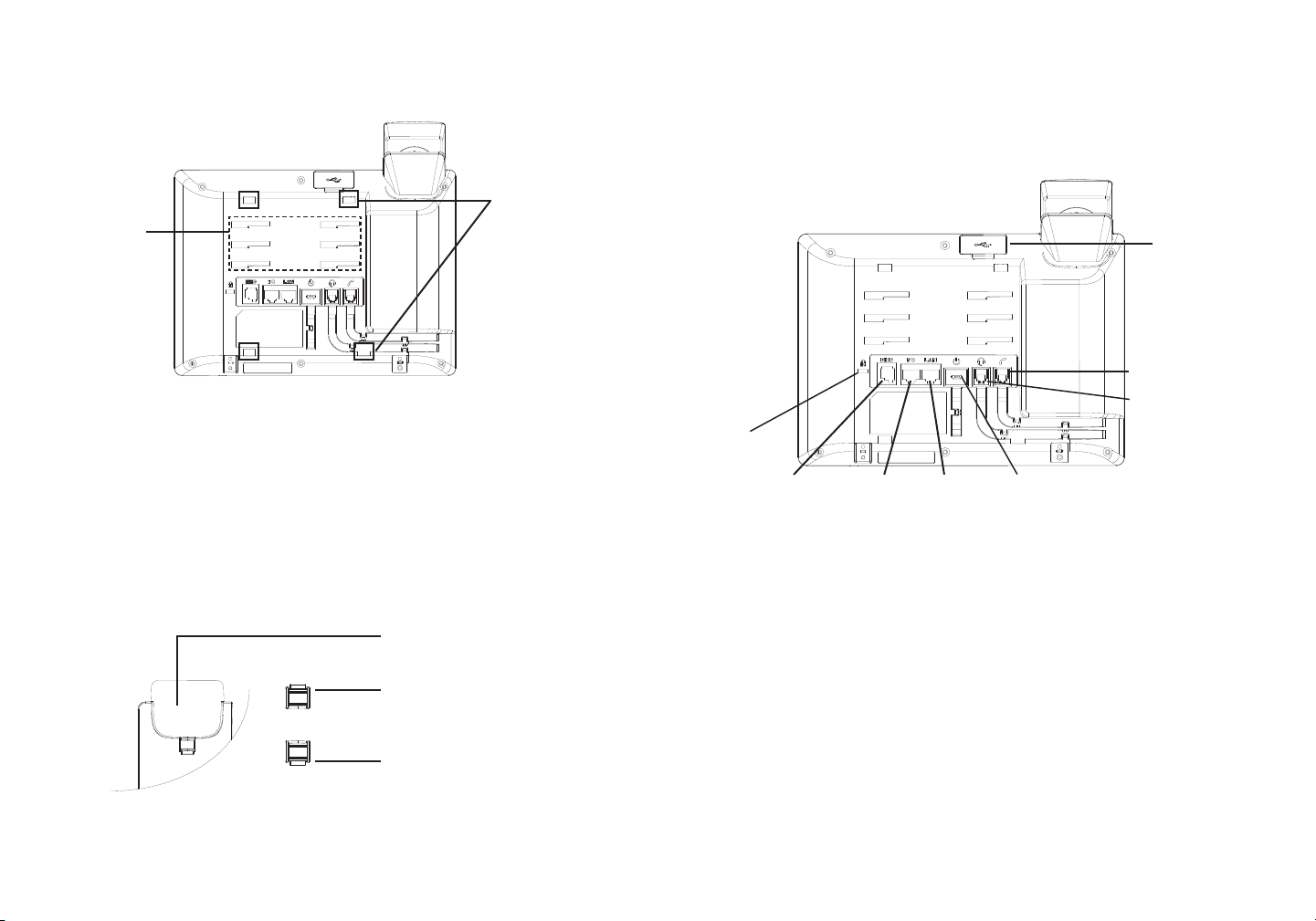

Puerto EHS Puerto LAN

Instalando El Teléfono (Montura de Pared):

1. Coloque temporalmente la montura de pared a la posición deseada usando

los tornillos.

2. Inserte la montura de pared en la ranura localizada en la parte trasera del

teléfono.

3. Ajuste la posición y apriete los tornillos.

4. Coloque la lengüeta en la misma ranura de tal manera que soporte el auricular.

Lengüeta con extensión

hacia arriba

Soporte de Auricular

Lengüeta con extensión

hacia abajo

Instalando el Teléfono (Montura de pared):

Para instalar el teléfono sobre la mesa con el soporte del teléfono, conecte el

soporte del teléfono en la ranura de la parte inferior para el soporte que esta

detrás del teléfono.

CONECTANDO EL TELÉFONO:

Alimentación

Puerto Auricular

Para congurar el GXP178x, siga los pasos detallados abajo:

1. Conecte el auricular a la unidad utilizando el cable telefónico;

2. Conecte el puerto LAN del teléfono al jack RJ45 de un Hub/switch o router

usando el cable Ethernet；

3. Conecte la fuente de poder de 5V DC a la salida de alimentación del teléfono

y la salida de electricidad;

4. La pantalla LCD mostrara un mensaje de aprovisionamiento o de actualización

de rmware. Por favor espere que termine el proceso y la pantalla muestre la

hora y fecha;

5. Utilizando la interfaz Web integrada, ingrese la dirección IP del teléfono en un

navegador Web o mediante el teclado del teléfono congure una dirección IP

estática o dinámica con DHCP.

INSTALACIÓN DEL TELÉFONO:

Puerto Audifono

Puerto PC

Kensington

Lock

Puerto USB

Ranuras para

montaje en

pared

Ranuras para

soporte de

teléfono

Altri manuali per GXP1780

Questo manuale è adatto per i seguenti modelli

Indice

Lingue:

Altri manuali Grandstream Networks Telefono IP

Grandstream Networks

Grandstream Networks GXP2160 Manuale utente

Grandstream Networks

Grandstream Networks 100 Sereis Manuale utente

Grandstream Networks

Grandstream Networks GXV-3000 Manuale utente

Grandstream Networks

Grandstream Networks 100 Series Manuale utente

Grandstream Networks

Grandstream Networks GXV3175 Manuale utente

Grandstream Networks

Grandstream Networks GXP2130 Series Manuale utente

Grandstream Networks

Grandstream Networks GXP1610 Manuale utente

Grandstream Networks

Grandstream Networks GRP2650 Manuale utente

Grandstream Networks

Grandstream Networks GXV34 Series Manuale di istruzioni

Grandstream Networks

Grandstream Networks Grandstream GXP-1200 Manuale utente

Grandstream Networks

Grandstream Networks DP750 Manuale utente

Grandstream Networks

Grandstream Networks GXP2160 Manuale utente

Grandstream Networks

Grandstream Networks HT-286 Manuale utente

Grandstream Networks

Grandstream Networks GXP2130 Series Manuale utente

Grandstream Networks

Grandstream Networks GXV300 Series Manuale utente

Grandstream Networks

Grandstream Networks GXP1520 Manuale utente

Grandstream Networks

Grandstream Networks GXP2160 Guida all'installazione

Grandstream Networks

Grandstream Networks GRP2612 Manuale utente

Grandstream Networks

Grandstream Networks GXP2124 Manuale utente

Grandstream Networks

Grandstream Networks GXP2140 Manuale utente

Grandstream Networks

Grandstream Networks GXV3175 Manuale utente

Grandstream Networks

Grandstream Networks GXP2120 Manuale utente

Grandstream Networks

Grandstream Networks DP750 Manuale utente

Grandstream Networks

Grandstream Networks GXP2130 Series Manuale di istruzioni

Manuali Telefono IP popolari di altre marche

Alcatel

Alcatel 4028 Manuale utente

Polycom

Polycom Polycom VVX 600 Manuale utente

Polycom

Polycom SoundPoint IP 450 Manuale utente

Cisco

Cisco SPA-500 Series Manuale utente

Polycom

Polycom SoundPoint IP 650 Manuale utente

Proximus

Proximus Maestro 3016 IP Manuale utente

Fanvil

Fanvil X4 Manuale utente

Cisco

Cisco 7962 Manuale utente

Snom

Snom 320 Manuale utente

Yealink

Yealink Yealink SIP-T46G Manuale utente

Avaya

Avaya 4625SW Manuale utente

Yealink

Yealink SIP-T52S Manuale utente

Nortel

Nortel 1140E Manuale utente

Nexotek

Nexotek NT-P500 Manuale utente

Avaya

Avaya Integral 5 R3.0 Manuale utente

GE 28320EE2 - Dect 6.0 InfoLink 2 Manuale utente

Avaya

Avaya 4600 Series Manuale di servizio

Mitel

Mitel MIVOICE OFFICE 400 6940 SIP Manuale utente
