Greenheck ERVe-20 Manuale di istruzioni

Roof Curb and Duct Adaptor Assembly 1

Document 472119

Roof Curb and Duct Adapter Assembly

Model ERVe

Assembly and Installation Instructions

Please read and save these instructions for future reference. Read carefully before attempting to assemble,

install, operate or maintain the product described. Protect yourself and others by observing all safety

information. Failure to comply with instructions could result in personal injury and/or property damage! Upon

receiving the product, check for any damage that may have occurred during transit and report it immediately

to the shipper. Also verify that all accessory items are accounted for.

STEP 1: Unpack and Inspect Parts

ERVe

Part Description Quantity ERVe-20 ERVe-35 ERVe-45 ERVe-55

Part # Part # Part # Part #

Roof Curb Kit

1. 14-inch 1 898453 898456 898459 898462

2. 18-inch 1 898454 898457 898460 898463

3. 24-inch 1 898455 898458 898461 898464

End Channel

1. 14-inch 2 753874 753888 753940 753954

2. 18-inch 2 753884 753900 753949 753960

3. 24-inch 2 753886 753901 753951 753962

Side Channel

1. 14-inch 2 753875 753889 753941 753955

2. 18-inch 2 753885 753901 753950 753961

3. 24-inch 2 753887 753937 753952 753963

Center Channel 1 753876 753890 753942 753956

End Support 1 753877 753891 753943 753957

Insulation Pan 2 753878 753892 753944 753958

Duct Adaptor 1 753879 753893 753945 753959

Hardware Kit 1 852902 852902 852902 852902

Screws, SMS (A) 12 x 0.625 (IHH) 36 415180 415180 415180 415180

ERVe Hardware Required:

(24) Screws, SMS (A) 12 x 0.625 (IHH)

(2) End Channels

(1) Center Channel

(2) Side Channels

(1) End Support

STEP 2: Assemble Main Curb for Model ERVe

Instructions: • See ERVe Main Curb Assembly for positioning of the correct hardware.

• Align the holes and fasten as shown below.

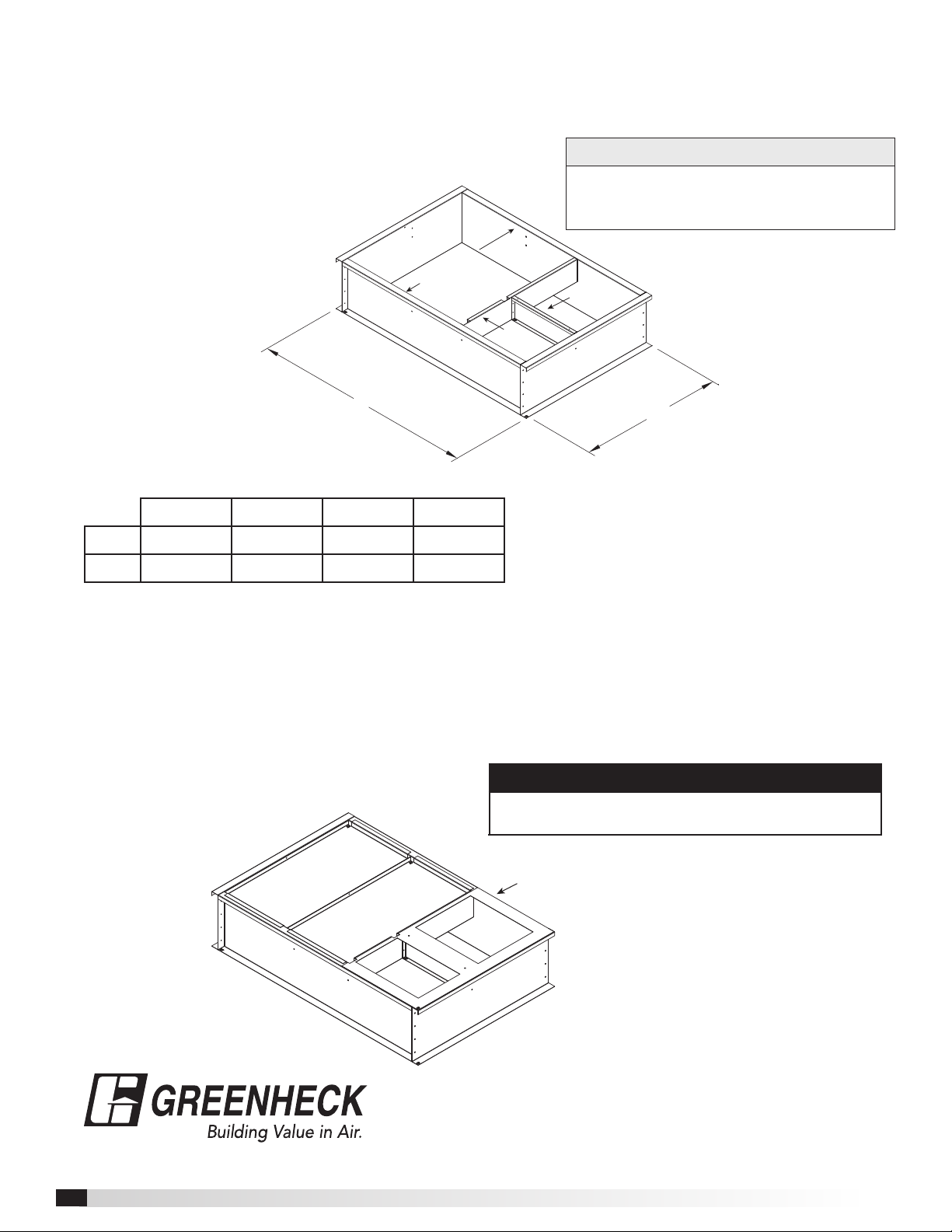

Overall Curb Dimensions for Model ERVe

ERVe-20 ERVe-35 ERVe-45 ERVe-55

W40.353 48.478 55.478 65.416

L61.103 63.353 67.353 78.228

All dimensions shown are in inches.

End Channel

End

Support

Center

Channel

Side Channels

SPECIAL TOOLS REQUIRED

• Cordless drill

• 5/16 in. Nut setter

• Awl — for hole alignment

ERVe Hardware Required:

(4) Screws, SMS (A) 12 x 0.625 (IHH)

(2) Insulation Pans

(1) Duct Adaptor

NOTE

All curbs shipped for ERVe units will include a duct

adaptor regardless of ducting arrangement.

STEP 3: Final Roof Curb Assembly for Model ERVe

Insulation Pan

Duct

Adaptor

Phone: 715.359.6171 • Fax: 715.355.2399 • Parts: 800.355.5354 • E-mail: [email protected] • Website: www.greenheck.com
