Grizzly H5503 Manuale utente

COPYRIGHT © JUNE, 2003 BY GRIZZLY INDUSTRIAL, INC.

WARNING: NO PORTION OF THIS MANUAL MAY BE REPRODUCED IN ANY SHAPE

OR FORM WITHOUT THE WRITTEN APPROVAL OF GRIZZLY INDUSTRIAL, INC.

PRINTED IN CHINA

ONLINE PARTS LIST DISCLAIMER

THESE PARTS REPRESENT THE CONFIGURATION OF THE MACHINE AS IT IS CURRENTLY

BEING SHIPPED. THE MACHINE CONFIGURATION CAN CHANGE AS PRODUCT IMPROVE-

MENTS ARE INCORPORATED. IF YOU OWN AN EARLIER VERSION OF THE MACHINE, THIS

PARTS LIST MAY NOT EXACTLY DEPICT YOUR MACHINE. CONTACT CUSTOMER SERVICE IF

YOU HAVE ANY QUESTIONS ABOUT PART DIFFERENCES. PREVIOUS PARTS LIST VER-

SIONS ARE NOT AVAILABLE ONLINE.

14 GAUGE SWIVEL HEAD SHEARS

MODEL H5503

PARTS LIST

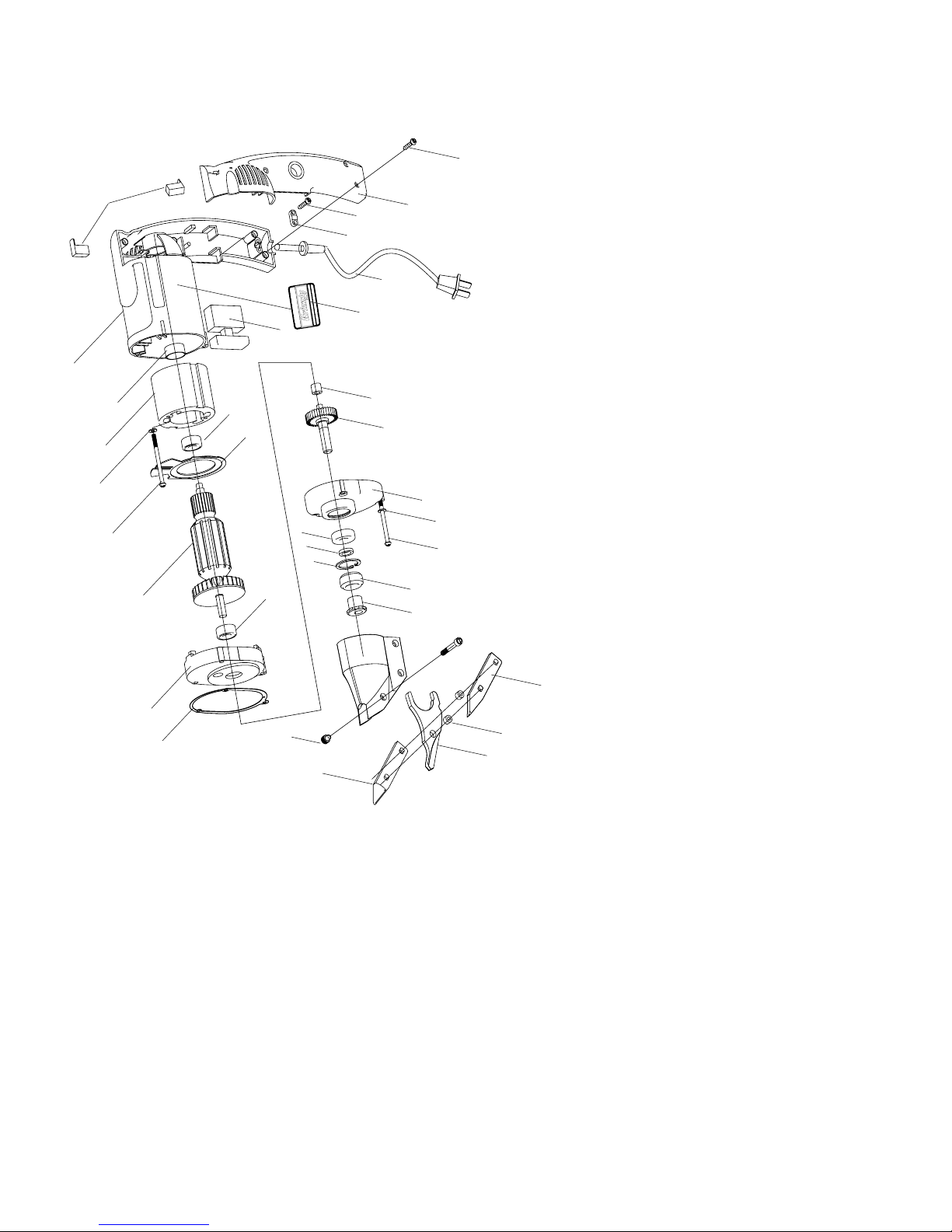

H5503 14 Gauge Swivel Head Shears

-B-

1

3

4

5

8

10

11

235

6

7

9

23

24

25

26

27

21 20

16 14

13 12

29

15

19 18 17

34

32

36

30

31

33

H5503 14 Gauge Swivel Head Shears -C-

DESCRIPTION

REF PART #

1PH5503001 BODY COVER

2PH5503002 BEARING STAND

3PH5503003 STATOR

4PW05M FLAT WASHER 4MM

5PH5503005 SPECIAL TAP SCREW M4-X 62

6P607 BEARING 607Z

7PH5503007 FAN COVER

8PH5503008 ROTOR

9PH5503009 BEARING STAND

10 PH5503010 GEAR BOX

11 PH5503011 SEALING MAT

12 P608ZZ BEARING 608ZZ

13 PH5503013 GEAR BOX

14 PH5503014 COVER OF GEAR BOX

15 PH5503015 SPACER

16 PH5503016 SPECIAL TAP SCREW 4MM X42MM

17 P6000 BALL BEARING 6000ZZ

18 PH5503018 SPACER 11MM

19 PR46M INT RETAINING RING 27

20 PH5503020 NEEDLE BEARING

21 PH5503021 CAM BEARING

22 PH5503022 BLADE HOUSING

23 PH5503023 SPECIAL NUT

24 PH5503024 BLADE

25 PH5503025 BLADE

26 PH5503026 BUSHING

27 PH5503027 BLADE

28 PH5503028 SPECIAL CAP SCREW

29 PH5503029 SWITCH

30 PH5503030 POWER CORD

31 PH5503031 BRACKET

32 PHTEK10 TAP SCREW 4MM X11MM

33 PHTEK8M TAP SCREW M4 X 20

34 PH5503034 HANDLE

35 PH5503035 CARBON BRUSH (2)

36 PH5503036 GRIZZLY ID LABEL
