Grizzly H6069 Guida rapida

Model H6069 Wet Sharpener-10-

1

2

3

37

4

8

49

48

56

7

15

47

14

13

12

11

10

9

16

17

19

18

42

41

25

17

20

39

40

35 36

34

45

43

12

21

22

38

23

12

24

26

28

32

27

31

29

30

33

44

24

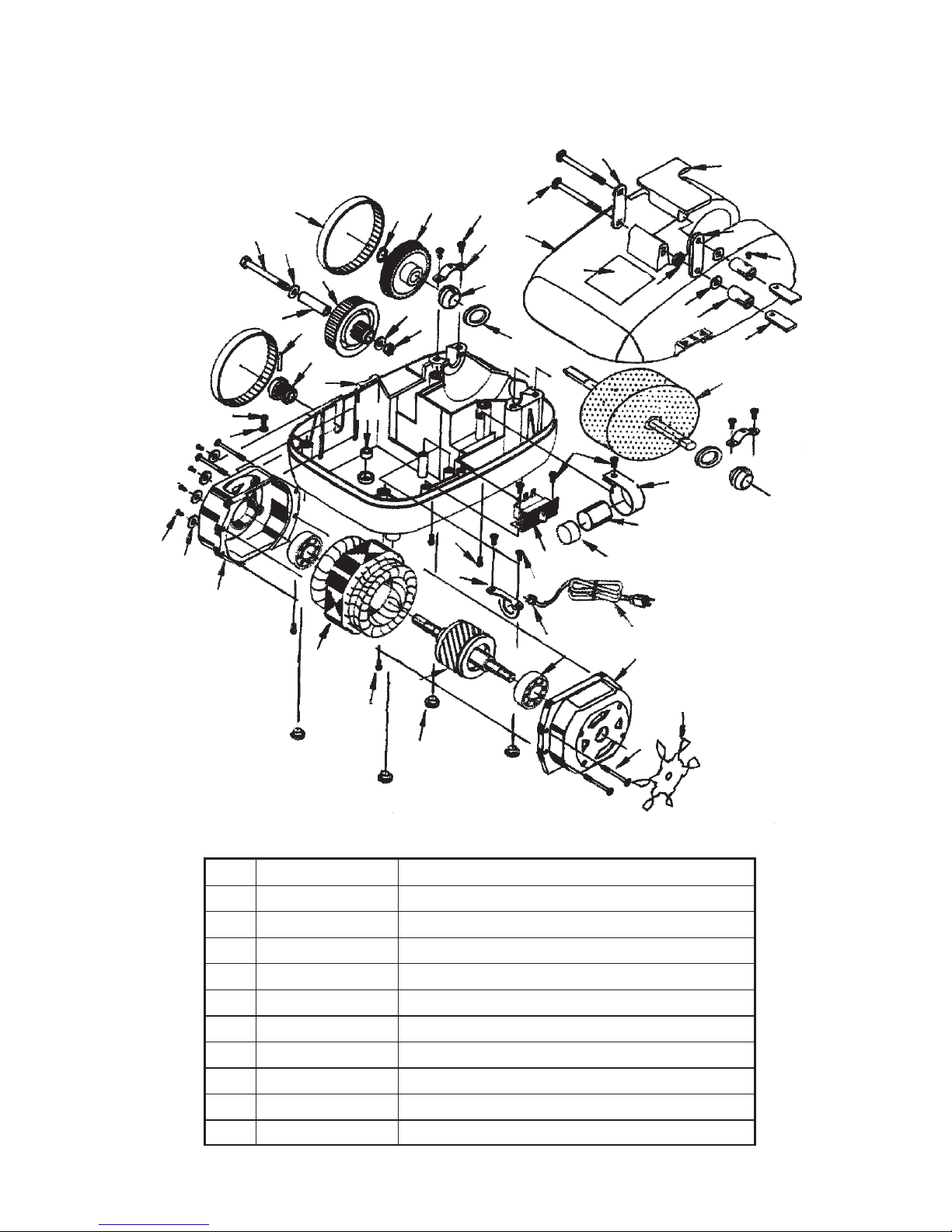

H6069 Wet Sharpener Parts Breakdown

DESCRIPTION

REF PART #

1 PH6069001 UPPER HOUSING

2 PCB14 CARRIAGE BOLT #10-32 X 3/8"

3 PH6069003 LEFT SUPPORT

4 PH6069004 RIGHT SUPPORT

5 PH6069005 PLASTIC WASHER 3/16"

6 PH6069006 LOCK HANDLE NUT 3/16-32

7 PH6069007 LOCK HANDLE LEVER

8 PRP61M ROLL PIN 3 X 12

9 PH6069009 POWER BELT 3/8" X 10"

10 PR16 EXT RETAINING RING

11 PH6069011 WHEEL GEAR

Model H6069 Wet Sharpener -11-

DESCRIPTION

REF PART #

12 PHTEK29 TAP SCREW #5 X 1/2"

13 PH6069013 BEARING HOLDER

14 PH6069014 PLAIN BEARING 22MM X 11MM

15 PH6069015 WHEEL SHAFT ASSEMBLY

16 PS86M PHLP HD SCR M6-1 X 55

17 PW03M FLAT WASHER 6MM

18 PH6069018 AXLE SLEEVE

19 PH6069019 REDUCTION GEAR

20 PLN03M LOCK NUT M6-1

21 PH6069021 CAPACITOR HOLDER

22 PC006 CAPACITOR 6MFD 250V

23 PH6069023 POWER SWITCH

24 PHTEK6M TAP SCREW M4 X 16

25 PH6069025 LOWER HOUSING

26 PH6069026 CLAMPING PLATE

27 PH6069027 POWER CORD

28 PH6069028 STRAIN RELIEF

29 PH6069029 FAN

30 PS25M PHLP HD SCR M4-.7 X 35

31 PH6069031 RIGHT MOTOR HOUSING

32 P6200 BALL BEARING 6200

33 PH6069033 FOOT PADS

34 PH6069034 LEFT MOTOR HOUSING

35 PB97M HEX BOLT M4-.7 X 12

36 PW05M WASHER 4MM

37 PH6069037 TOOL REST

38 PH6069038 CAPACITOR SLEEVE

39 PS17M PHLP HD SCR M4-.7 X 6

40 PTLW11M INT TOOTH WASHER 4MM

41 PH6069041 MOTOR GEAR

42 PH6069042 LINCHPIN

43 PH6069043 RUBBER WASHER

44 PH6069044 ROTOR

45 PH6069045 STATOR

47 PH6069047 BEARING WASHER 11MM

48 PH6069048 TABLE FIXING PAD

49 PH6069049 MACHINE ID LABEL
