Ground Zero GZIB 120ACT Manuale utente

IRIDIUM SERIES

30 CM /12”ACTIVE

SUBWOOFER

Anleitung / Owner’s Manual /

Mode d’emploi

GZIB 120ACT

BITTE SORGFÄLTIG LESEN

Vielen Dank, dass Sie sich für ein Gerät der Marke Ground Zero entschieden haben.

Unsere Kunden sind es gewöhnt, von Ground Zero die beste und modernste Technologie zu erhalten. Viel Spaß

mit diesen Produkten.

PLEASE READ BEFORE INSTALLATION

Thank you for selecting a Ground Zero product.

We are providing a helpful hints list which should keep you from experiencing unnecessary shut down.

Have fun with this high quality Hydrogen product.

LIRE ATTENTIVEMENT S.V.P.

Ground Zero vous remercie d’avoir choisi un produit de sa gamme.

Les Clients Ground Zero sont habitués à la plus récente et meilleur technologie.

Bonne écoute avec ces modèles de haute puissance.

Ausstattungsmerkmale / Features / Signes Caractéristiques

•30 cm / 12” Aktiv-Subwoofer / Active subwoofer / Subwoofer 30cm actif

•Stabiles MDF Bassreflexgehäuse / Stable vented MDF enclosure / Caisson Bass

reflex en MDF

•Hochbelastbare 2” Schwingspule / High power 2” voicecoil / Grande puissance

Bobine 2”

•IMPP Membrane / IMPP cone / Membrane IMPP

•Class AB Mosfet-Verstärker / Mosfet-Amplifier / Amplificateur Mosfet

•Phasenschalter 0 > 180° / Phase switch 0 > 180° / Phase réglable 0 > 180°

•150 W RMS / 300 W Max

•High-Level Eingänge / High-Level Input / Entrée Haut Niveau

Anschlüsse und Einstellungen / Connections and functions / Connexion et réglages

No Erklärung Declaration Explication

1 Hi

h Level Ein

än

Hiermit lässt sich der Verstärker

mittels Hochpegel- Signal

betreiben. Verbinden Sie hierzu

die High Level Eingänge direkt

mit den Lautsprecher-ausgängen

der Headunit oder eines

vorhandenen, fahrzeug-

spezifischen Aktivsystems.

Nutzen Sie keinesfalls die

High-und die Low Level-

eingänge gleichzeitig.

h Level Input

High level input terminal should

be connected with the speaker

output of the Headunit or a

carspecific active system. Do

not use the High- and Low

Level Input together at the

same time!

Entrée Haut Niveau

Entrée haut niveau connectée les

sortie Haut Parleur de l’Autoradio

Ne jamais utiliser les entrées

haut niveaux et les sortie

RCA du caisson en même

temps

2 Low Level Ein

än

Eingänge für den linken (L) und

rechten (R) Kanal des

Verstärkers. Die Vorverstärker

Ausgänge der Signalquelle

(Headunit) oder einer externen

elektronischen Weiche müssen

hier angeschlossen werden.

Low Level Input

Left (L) and Right (R) channel

inputs of the amplifier system.

Pre- amplifier outputs of a

source (head unit) or of an

external electronic crossover

must be connected to these

inputs.

Entrée bas niveau RCA

Gauche (L) et Droit (R) entrée

amplification du système. Sortie

Préampli de l’Autoradio a

raccordée sur les entrées du

caisson Amplifier

3 Phase Shift

Phasen-Schalter: 0° (Nor.) oder

180° (Rev.) schaltbar.

Phase Shift

Phase switch: 0° (Nor.) or 180°

(Rev.) switchable.

Ré

e de Phase

interrupteur : 0° (Nor.) ou 180°

(Rev.)

4 Input Level

Zum einstellen der

Eingangsempflindlichkeit

Input Level

Knob for adjusting the input

sensitivity

Niveau d’entrée

Tournée le bouton pur ajustée le

Gain

5 Weiche

Zur Einstellung der oberen

Grenz-Frequenz von 40 Hz ~

160 Hz.

Crossover

To adjust the cut-off frequency

from 40 Hz ~ 160 Hz

Filtre

Ajustement de la fréquence de

40 Hz ~ 160 Hz

6 REM -> Remote

Antennenanschluss

REM -> Remote antenna

terminal

REM -> entrée Remote

7 GND -> Masse Anschluss GND -> Ground connection GND -> Raccordée au châssis

8 B+ -> +12 Volt

Wichtig:

Bitte benutzen Sie mind.

6 mm² Kabel für die

Spannungsversorgung

B+ -> +12 Volt

Important:

Please use min. 6 mm² cable

for the power supply.

B+ -> +12 Volt

Important:

S’il vous plait minimum 6

mm² pour le câble

d’alimentation

9 Satusanzei

e LEDs

Betrieb (grün)

Fehler (rot)

Power / Protection LED

Power (green)

Protection (red)

Marche / Protection LED

Marche (Vert)

Protection (Rouge)

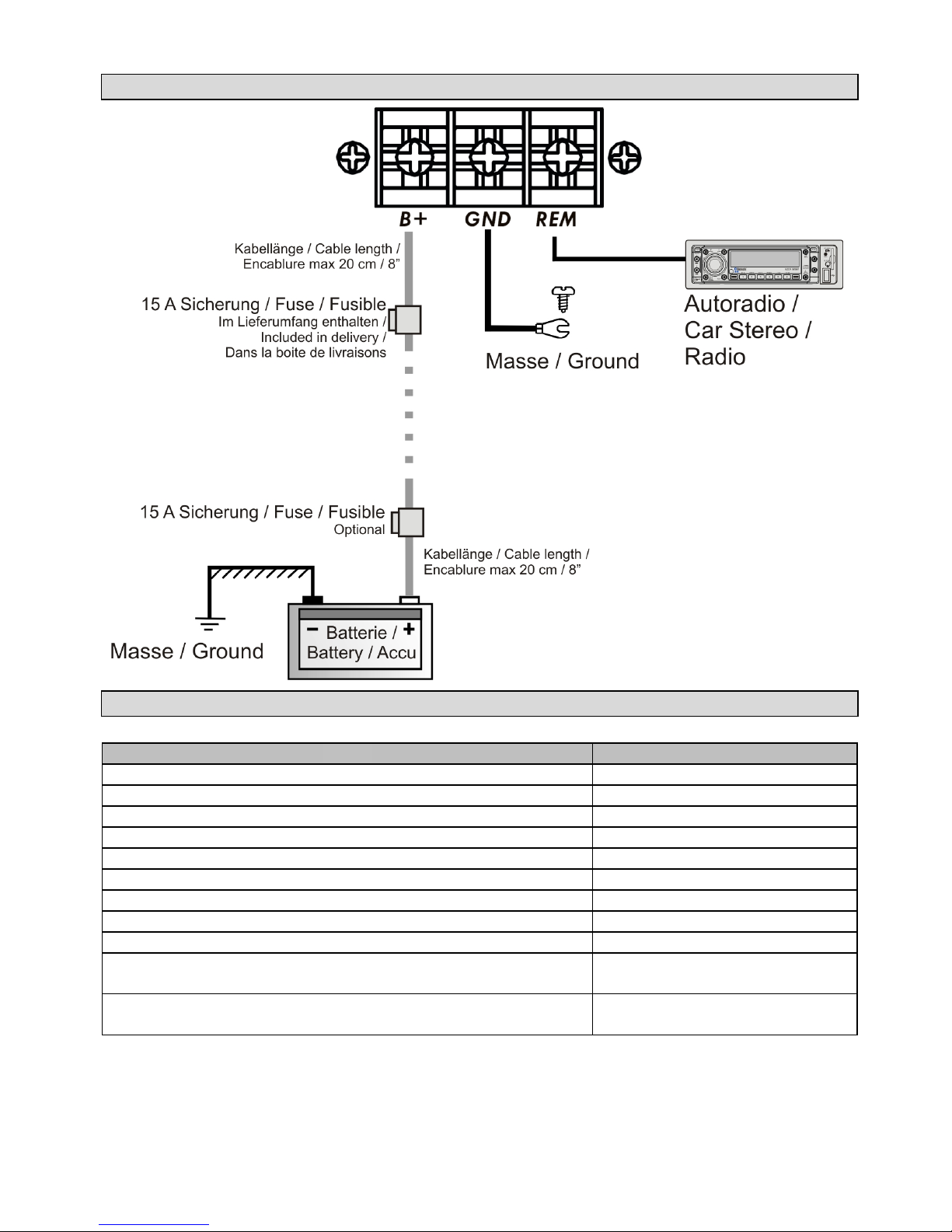

Stromanschluss / Power conection / Raccordement électrique

Technische Daten / Technical Data / Données Techniques

Model GZIB 120ACT

Woofer 30 cm / 12“

Woofer Impedanz / Impedance / Impédance 4Ω

Membran / Cone / Membrane IMPP

MAX. Ausgangsleistung / Output Power / Puissance Max 300 W MAX

RMS Ausgangsleistung / Output Power / Puissance RMS 150 W RMS

Tiefpass / Lowpass / Filtre passe bas 40 – 160 Hz

Phasenschalter / Phase shift 0° / 180°

T.H.D < 0.09%

S/N (A) >90 dB

Empfohlene Betriebsspannung / Source voltage /

Tension d' emploi 10V – 15V

Außenmaße / Dimensions 540 x 385 x 350 (160) mm /

21.26“ x 15.16“ x 13.78“ (6.30“)

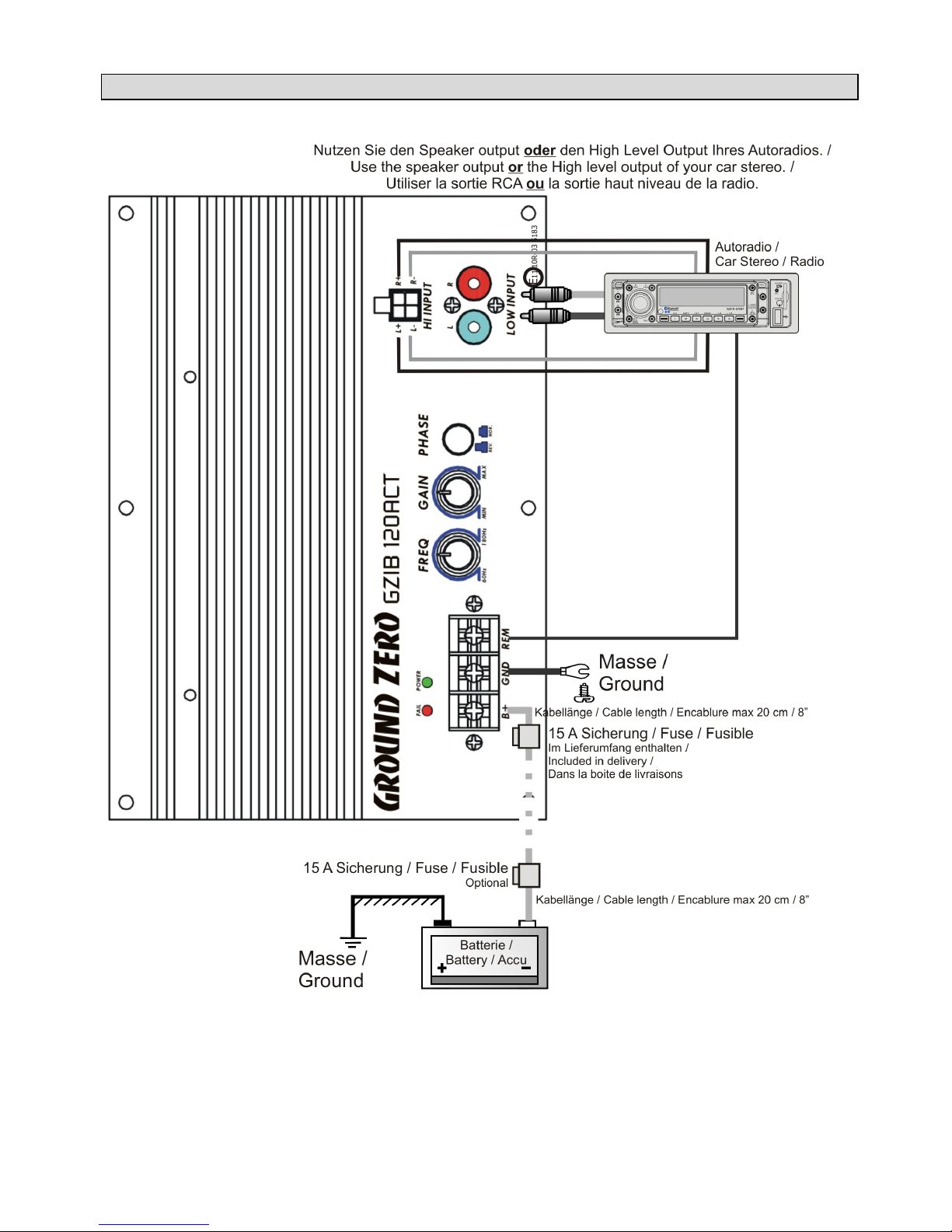

Anschlüsse / Conections / Raccordement

Wenn irgendetwas nicht funktioniert

Trouble shooting guide

Symptoms Check Points Cure

No sound Is the POWER LED illuminated?

Check fuses in amplifier.

Be sure remote lead is connected.

Check signal leads.

Check again control.

Check tuner/deck volume level.

Is the diagnostic LED illuminated? Check for amplifier overheating

Amp not

switching on

No power to the amplifier Check power wire or connections

No power to remote wire with receiver

on Check connections to radio

Check audio leads Reverse left and right RCA inputs to determine if it is

occurring before the amp

Protection LED is

on Temperature shut down Turn radio volume down

En cas de on fonctionnement

Problèmes Contrôle

ide

Pas de Son Vérifier si la LED et Allumer

érifiez le fusible de l'amplificateur.

regarder si le remote est connectée.

Vérifiez Les câble de signal.

Vérifiez le Gain d'entrée.

Vérifiez le niveau de volume de la source.

Le diagnostique la LED est allumé ?

érifier la surchauffe de l'amplificateur

Ampli pas

Alumer

Pas d’alimentation sur l’ampli

érifiez les raccordements électriques

Pas d’alimentation sur le rémote

érifiez les branchements de l’autoradio

érifiez les câbles Audio Inversée les câble de signal sur l’ampli

La Protection

LED et Allumer La Température et trop haute Baissée le volume de l’Autoradio

Problem Kontrolle Hilfe

Kein Ton

Leuchtet die PWR LED? Sicherung prüfen

Remote Kabel prüfen

+12 Volt prüfen

Masse prüfen

Leuchtet die PROT LED? Gerät überhitzt

Gerät defekt

Verstärker

schaltet nicht ein

Keine Stromzufuhr Sicherung prüfen

+12Volt prüfen

Masse prüfen

Keine Spannung am Remote Remote am Radio prüfen

Ton fehlt an

einem Kanal

Cinch / Lautsprecherkabel prüfen Kabel/Stecker beschädigt

Die Gewährleistung entspricht der gesetzlichen Regelung. Eine Rücksendung kann nur nach

vorheriger Absprache und in der Originalverpackung erfolgen. Bitte unbedingt einen maschinell

erstellten Kaufbeleg und eine Fehlerbeschreibung beilegen. Von der Gewährleistung ausgeschlossen

sind Defekte, die durch Überlastung, unsachgemäße Behandlung oder bei Teilnahme an

Wettbewerben entstanden sind.

Limited warranty - defective products must be returned in original packaging - please add a copy of

the original purchasing invoice showing the purchasing date and a detailed description of the

failure. Failure caused by overload, misuse or by using the product for competition purpose are not

covered by the warranty.

De Garantie bepalingen van alle door ground zero geleverde producten is volgens wettelijke

bepalingen geregeld, Een retourzending kan alleen na duidelijke afspraak en in de originele

verpakking plaatsvinden.SVP een aankoopbon en een duidelijke storingsomschrijving bijvoegen.Van

garantie uitgesloten zijn defecten door overbelasting, onkundig gebruik, of door deelname aan

wedstrijden (SPL) ontstaan zijn.

La garantie est conforme aux droits légaux. Un retour du produit défectueux doit être dans son

Emballage d'origine sur présentation du reçu ou de la facture indiquant la description du defaut.La

présente Garantie n'est pas applicable lorsque le produit a été endommagé en raison: Mauvaise

alimentation, Trop de puissance (HP,Subwoofer) Accident, Installation ou Utilisation non conforme

aux normes Technique (Concours SPL etc).

GROUND ZERO GmbH

Erlenweg 25; D - 85658 Egmating, Germany

Tel. +49 (0)8095/873 830 Fax -8310

www.ground-zero-audio.com

Wir behalten uns das Recht vor, zukünftig nötige Änderungen oder Verbesserungen an dem Produkt

vorzunehmen ohne den Kunden darüber zu informieren.

We reserve the right to make needed change or improvement to the product without informing

customer about this in advance.

Wij behouden ons het recht om de nodige veranderingen of verbeteringen aan het product door te

voeren zonder de klant hierover te informeren.

Nous nous réservons le droit d'entreprendre à l'avenir nécessairement des modifications ou des

Améliorations au produit sans informer le client.
