Haas+Sohn Treviso II Documento tecnico

Treviso II

Geräteblatt

Kaminofen DE

Fiche technique

Poêle à bois FR

Scheda tecnica

Stufa camino IT

Equipment sheet

Fireplace stove GB

Tehnički list

Kamin HR

Tehnični list

Kamin SLO

0433915301400a

Technische Dokumentation

Treviso II

Inhalt

1. Technische Daten ....................................................................................................................... 1

1.1. Geeignete Brennstoffe, Auflagemenge .................................................................................. 1

2. Technische Beschreibung........................................................................................................ 2

3. Ersatzteilliste ............................................................................................................................... 3

3.1. Gesamtzerlegung des Modells ................................................................................................ 3

3.2. Detail A1...................................................................................................................................... 5

4. Maßbild .......................................................................................................................................... 6

5. Montage des Kniestückes des Rauchgasabzugs............................................................... 7

6. Feine Risse in der Glasur.......................................................................................................... 8

WARNUNG

Vorbereitung vor der Inbetriebnahme

Die an der Vorderseite des Ofens angebrachten Abstandhalber (siehe Abb.) sind vor der Inbetriebnahme des

Ofens zu entfernen!

Technische Daten

1. Technische Daten

Holzscheite

Gesamtwärmeleistung 8,2 kW

Nennwärmeleistung 8 kW

Wirkungsgrad 80,5 %

Mittlerer CO-Gehalt bezogen auf 13% O2987 mg/Nm3

Mittlerer Staub-Gehalt bezogen auf 13% O234 mg/Nm3

Mittlerer NOx-Gehalt bezogen auf 13% O2120 mg/Nm3

Mittlerer CO-Gehalt bezogen auf 0% O2607 mg/MJ

Mittlerer Staub-Gehalt bezogen auf 0% O222 mg/MJ

Mittlerer NOx-Gehalt bezogen auf 0% O278 mg/MJ

Abgas-Triplewert (drei spezifische Leistungsparameter der Kamine)

Abgasmassenstrom bezogen auf Nennwärmeleistung 5,6 g/s

Abgastemperatur am Abgasstutzen 349 °C

Min. Förderdruck bei Mennwäremleistung 12 Pa

Sicherheitsabstände

Mindestabstände zu brennbaren Bauteilen:

seitlich: 40 cm

hinten: 40 cm

vorne im Strahlungsbereich: 80 cm

1.1. Geeignete Brennstoffe, Auflagemenge

Brennstoff: Max. Menge pro Auflage

Scheitholz: 2 – 3 Scheite (max. 2,3 kg)

Holzlänge: Max. 25 cm

Braunkohlebrikett: 2 – 3 Braunkohlebrikett (max. 1,7 kg)

Anmerkung

Beim Heizen mit Scheitholz verwenden Sie nur Holzarten die zwei Jahre gelagert wurden und eine

Restfeuchtigkeit bis max. 17 % aufweisen.

Technische Beschreibung

2. Technische Beschreibung

Ersatzteilliste

3. Ersatzteilliste

3.1. Gesamtzerlegung des Modells

Ersatzteilliste

Position Bezeichnung Stück Ersatzteilnummer

Gesamtzerlegung des Modells

A1 Feuerraumtür (komplett) 1 Stck. 0433900005300

B1 Türscharnier (komplett) 1 Stck. 0331415005040

B2 Türscharnier (komplett) 1 Stck. 0331415005045

1Sockel 1 Stck. 0433900005151

2Dichtungsschnur Haube des Körpers 10x4 mm 1060 mm 0040210040005

3Körperhaube 1 Stck. 0433900005180

4Dichtungsschnur Rauchrohr 10x4 mm 990 mm 0040210040005

5Rauchrohrstutzen 1 Stck. 0433900005187

6Verkleidungshalter 1 Stck. 0332015105025

7Dichtungsschnur 10x4 mm 1350 mm 0040210040005

8Obere Sims/grün 1 Stck. 0332015006102

8Obere Sims/braun 1 Stck. 0332015026102

8Obere Sims/creme 1 Stck. 0332015076102

8Obere Sims/elfenbein 1 Stck. 0332015056102

9Oberen Deckel 1 Stck. 0332015006155

10 Obere Abdeckung 1 Stck. 0331415005060

11 Deckel hinten 1 Stck. 0433900005140

12 Abschirmung 1 Stck. 0332015005020

13 Seiten Kachel — rechts/grün 1 Stck. 0332015006101

13 Seiten Kachel — rechts/braun 1 Stck. 0332015026101

13 Seiten Kachel — rechts/creme 1 Stck. 0332015076101

13 Seiten Kachel — rechts/elfenbein 1 Stck. 0332015056101

14 Seiten Kachel — links/grün 1 Stck. 0332015106100

14 Seiten Kachel — links/braun 1 Stck. 0332015026100

14 Seiten Kachel — links/creme 1 Stck. 0332015076100

14 Seiten Kachel — links/elfenbein 1 Stck. 0332015056100

15 Frontplatte Kachel/grün 1 Stck. 0332015006103

15 Frontplatte Kachel/braun 1 Stck. 0332015026103

15 Frontplatte Kachel/creme 1 Stck. 0332015076103

15 Frontplatte Kachel/elfenbein 1 Stck. 0332015056103

16 Sekundärluftregler 1 Stck. 0433900005009

17 Zugumlenkplatte — frei (Schamotte) 1 Stck. 0433900005701

18 Schamott 75x220x30 2 Stck. 0433900005505

19 Schamott 220x230x30 2 Stck. 0331415005501

20 Schamott 390x250x30 2 Stck. 0433900005503

21 Schamott 64x278x30 2 Stck. 0050101640005

22 Schamott 61x260x30 2 Stck. 0331415005502

23 Gussrost 1 Stck. 0020100130005

24 Aschekasten 1 Stck. 0427715006600

25 Stehrost 1 Stck. 0433900005008

26 Dichtung Türe 12 mm 2000 mm 0041012120005

Ersatzteilliste

3.2. Detail A1

Position Bezeichnung Stück Ersatzteilnummer

Detail A1

27 Griff Feuerraumtür (komplett) 1 Stck. 0433615025318

A1.1. Primärluftregler - Set 1 Stck. 0430815006306

A1.2. Verbindungsmaterial des Griffs - Set 1 Stck. 0081010180005

A1.3. Türverschlussleiste - Set 1 Stck. 0331415017330

A1.4. Glashalter - Set 1 Stck. 0331415006306

28 Feuerraumtür (Schweißteil) 1 Stck. 0332015007200

29 Dichtung Glas 10 mm 1350 mm 0040710100005

30 Glas (318x338) 1 Stck. 0332015005304

Maßbild

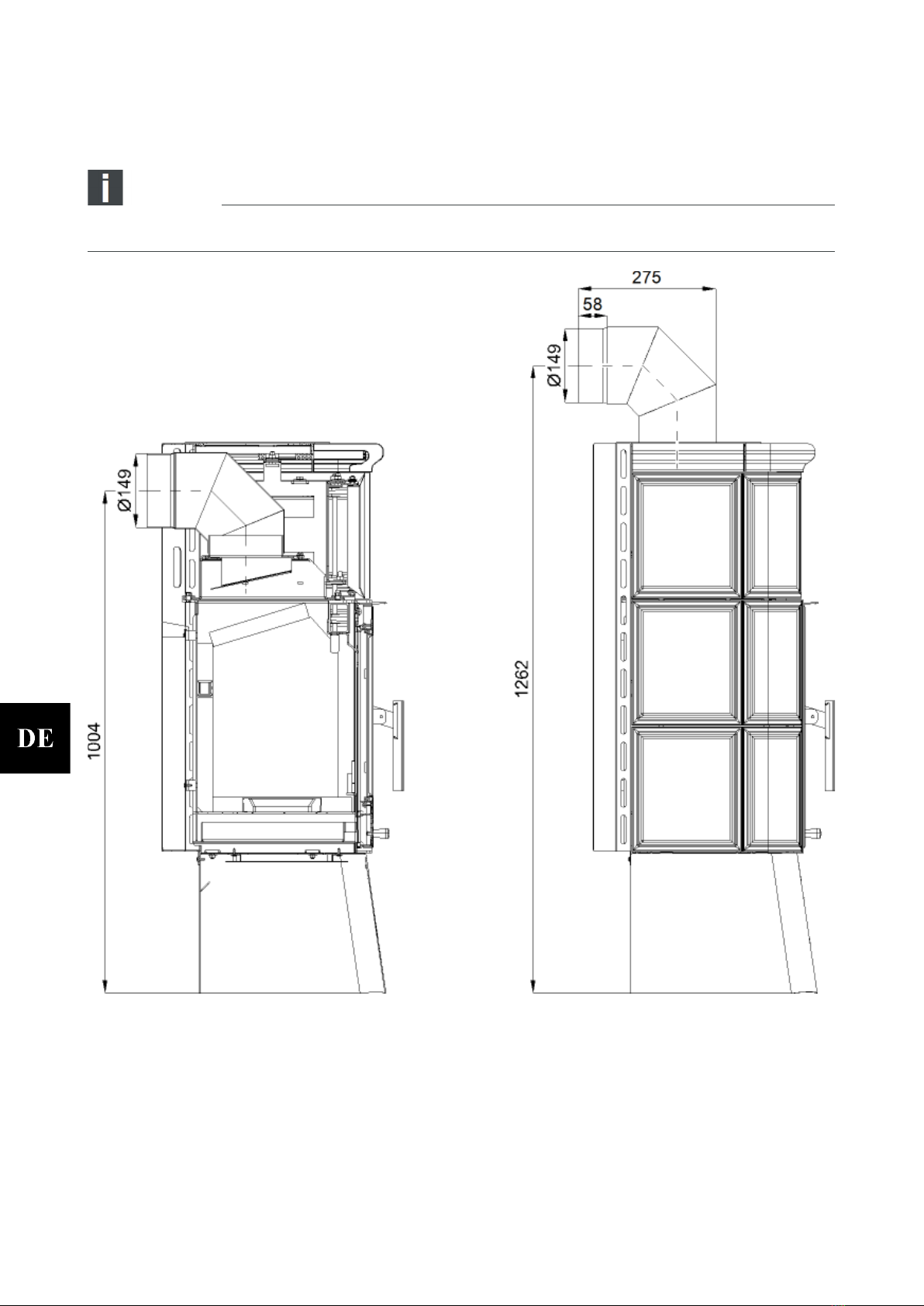

4. Maßbild

Anmerkung

Das Kniestück des Rauchabzugs wird als Sonderzubehör geliefert.
