Habo VS 4046 Manuale utente
VS 4046
Stand fan (EN)
Stand Ventilator (DE)
Stoječi ventilator (SI)
This appliance is in accordance with the following EU guidelines:
2006/95/EC and 2004/108/EC and 2009/125/EC and EC. 206/2012.
- 1 - VS 4046
Content –Inhalt –Vsebina
Instruction manual –English .....................................................................- 2 -
Bedienungsanleitung –German ................................................................ - 7 -
Priročnik za uporabo – Slovenian ............................................................ - 13 -
- 2 - VS 4046
Instruction manual –English
SAFETY INFORMATION
1. This appliance can be used by children aged from 8 years
and above and persons with reduced physical, sensory or
mental capabilities or lack of experience and knowledge if
they have been given supervision or instruction
concerning use of the appliance in a safe way and
understand the hazards involved.
2. Children shall not play with the appliance.
3. Cleaning and user maintenance shall not be made by
children without supervision.
4. If the supply cord is damaged, it must be replaced by the
manufacturer, its service agent or similarly qualified
persons in order to avoid a hazard.
5. This appliance is intended to be used in household and
similar applications such as: staff kitchen areas in shops,
offices and other working environments; farm houses; by
clients in hotels, motels and other residential type
environment; bed and breakfast type environments.
6. Incorrect operation and improper handling can lead to
faults on the device and injuries to the user.
7. In the event of improper use or incorrect handling, no
liability can be accepted for any damage that may occur.
8. Do not immerse the unit or mains plug in water or other
liquids. There is danger to life due to electric shock!
However, if this should occur, remove the mains plug
immediately and then have the unit checked by an expert
before using it again.
9. Do not operate the device if the mains cable or the mains
plug show signs of damage, if the device has fallen on the
floor or has been otherwise damaged. In such cases take
the device to a specialist for checking and repair, if
necessary.
- 3 - VS 4046
10. Never remove the mains plug from the socket by pulling
on the mains cable, or with wet hands.
11. Ensure that the mains cable does not hang over sharp
edges or allow it to become trapped.
12. Keep the appliance away from damp, and protect from
splashes.
13. Keep the appliance away from hot objects (e.g. hotplates)
and open flames.
14. Keep the appliance and its cord out of reach of children
less than 8 years.
15. The machine should not be operated by means of an
external timer-switch or by means of a separate system
with remote control.
16. Use the appliance on a flat, dry and heat resistance
surface.
17. Never leave the device in unattended during use.
18. Do not store or operate the appliance in the open air.
19. Keep the appliance in a dry place, inaccessible to children
(in its packaging).
20. Never put fingers or any other objects through the fan
guards when the fan is running.
21. Never operate the product without the fan guards in place,
as serious personal injury may result.
22. The appliance must be assembled completely before use.
23. Watch out for long hair! It can be caught in the fan owing
to the air turbulence.
24. Do not point the air flow to the people for a long time.
25. Ensure that the fan is switched off from the supply mains
before removing the guard.
- 4 - VS 4046

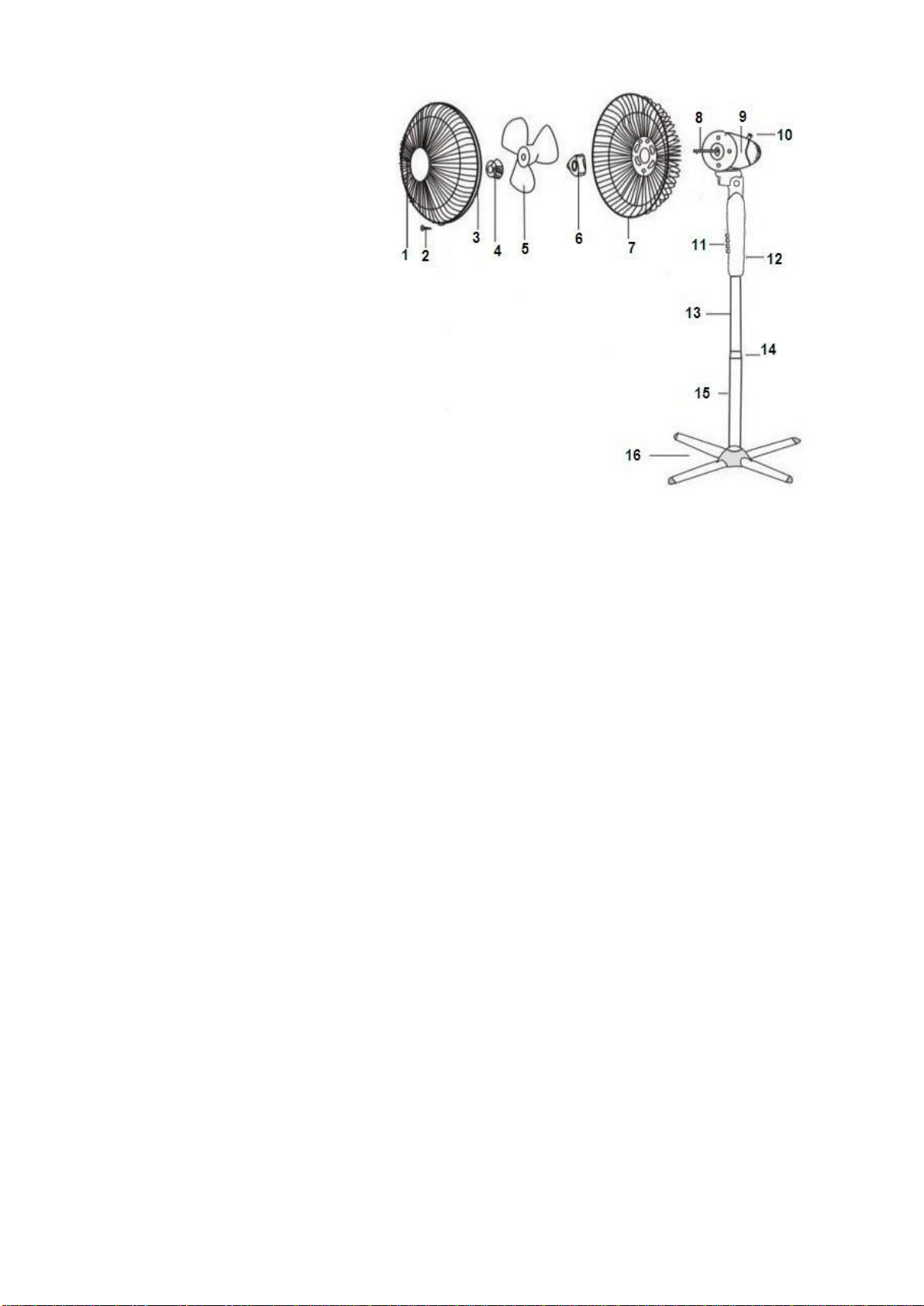

PARTS DESCRIPTION
1. Front guard
2. Guard clips screw
3. Guard clips
4. Blade fastening screw
5. Blade
6. Guard fastening screw
7. Rear guard
8. Motor shaft
9. Rear shell
10. Oscillation button
11. Speed switch
12. Fastening screw
13. Height adjustment pipe
14. Fasten set
15. Standing shaft
16. Standing base
ASSEMBLING INSTRUCTIONS
** Please assemble correctly by the following orders when using.
1. Assemble the stand
Put the standing shaft on the standing base.
Screw the standing shaft on the standing base.
2. The whole assembly
Pull the height adjustment pipe out and tighten the fasten set.
Link the fan main body and the height adjustment pipe together by the fastening screw and then fix them.
3. Rear grille assembly
Screw the guard fastening screw out in anti-clockwise direction.
Fix the rear guard onto the two pillars of the motor front shell.
Screw the guard fastening screw tightly in clockwise direction.
4. The assembly of fan blade
Insert fan blade onto shaft ensuring blade fits properly onto clip on shaft.
Tighten blade screw onto shaft. Note: Blade screw should be tightened in anti-clockwise.
5. Front grille assembly
Put the hook of the front grille on the top of rear grille.
Attach front grille to rear grille and then close clips and using the appropriate screw to secure grille
together.
- 5 - VS 4046

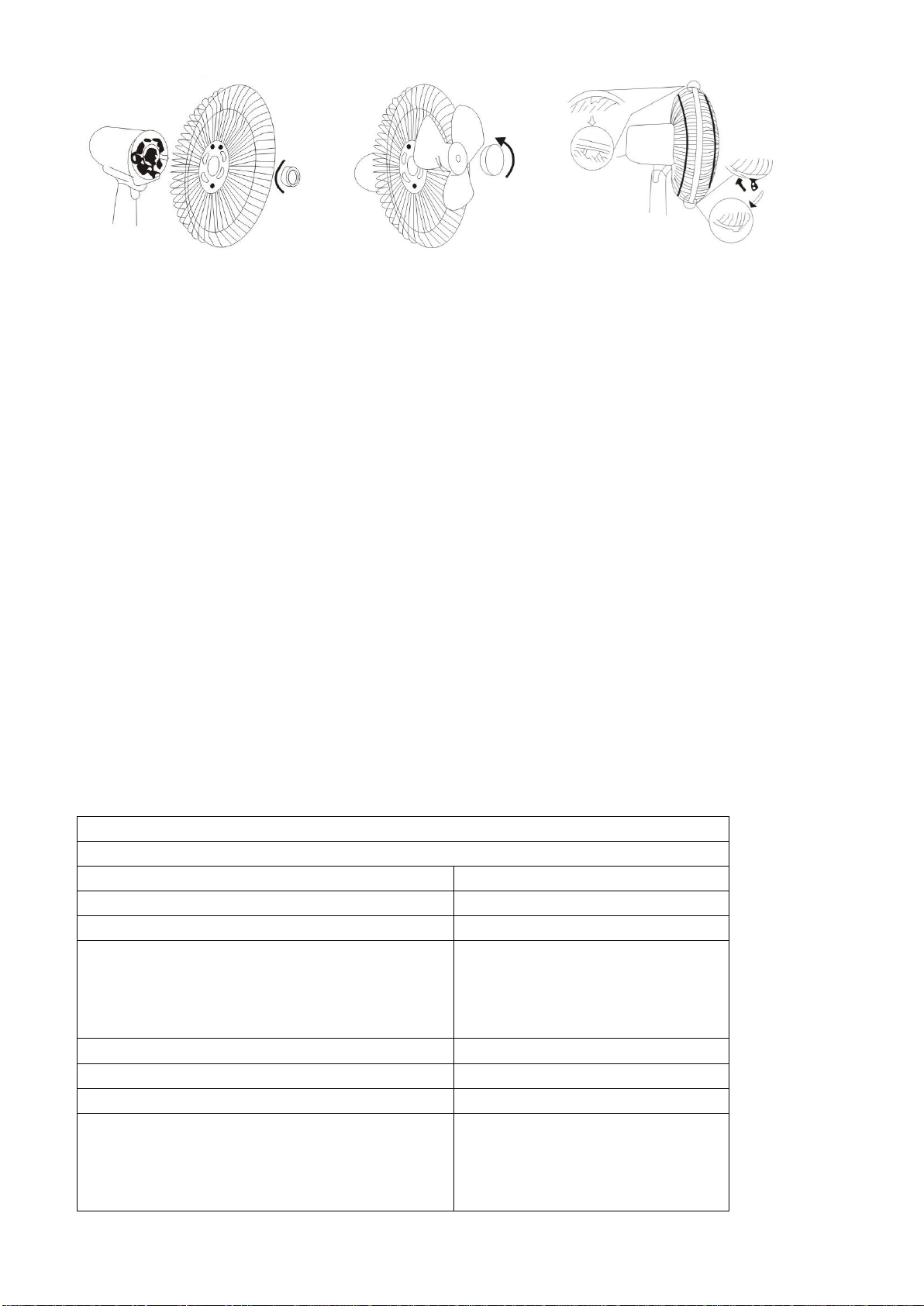

3. 4. 5.
OPERATING INSTRUCTIONS
1. Plug the power cord into a suitable socket.
2. Oscillation: To make the fan head oscillate, push down the oscillation knob. To stop the fan head from
oscillating, pull-up the oscillation knob.
3. The fan is switched on by using the push buttons on the control panel, i.e. 0: Off, 1 = Low Speed, 2 =
Medium speed, 3 = High speed.
CAUTION: Press only one of the speed control button at a time. Permanent damage to the switch housing may
result if two or more of the buttons are pressed simultaneously.
CLEANING
1. Before servicing the fan and after each occasion of use, switch off the appliance and unplug the mains
cable from the socket.
2. Never immerse the appliance in water (danger of short-circuit). To clean the appliance, only wipe it
down with a damp cloth and dry it carefully. Always take out the mains plug first.
3. Take care that excessive dust does not build up in the air-intake and air-outlet grille, and clean it
occasionally using a dry brush or vacuum cleaner.
TECHNICAL DATA
Operating voltage: 220-240V~ 50Hz
Power consumption: 45W
Eco design requirements
Product information requirements
Maximum fan flow rate (F)
40.19 m³/min
Fan power input (P)
36.32 W
Service value (SV)
1.11(m³/min)/W
Measurement standard for service value
IEC 60879: 1986
EN 50564: 2011
EN 60704-2-7: 1998
EN 60704-1: 2010
Standby power consumption (PSB)
0.00 W
Fan sound power level (LWA)
50.30 dB(A)
Maximum air velocity (c)
2.09 meters/sec
Contact details for obtaining more information
BAYTRONIC HandelsgmbH
Harterfeldweg 4
A-4481 Asten
Austria
- 6 - VS 4046
ENVIRONMENT FRIENDLY DISPOSAL
Recycling
This marking indicates that this product should not be disposed with other household wastes
throughout the 2012/19-EU. To prevent possible harm to the environment or human health from
uncontrolled waste disposal, recycle it responsibly to promote the sustainable reuse of material
resources. To return your used device, please use the return and collection systems or contact the
retailer where the product was purchased. They can take this product for environmental safe recycling.
BAYTRONIC HandelsgmbH
Harterfeldweg 4
A-4481 Asten
Austria
- 7 - VS 4046
Bedienungsanleitung –German
SICHERHEITSINFORMATIONEN
1. Dieses Gerät kann von Kindern ab 8 Jahren und von
Personen mit eingeschränkten physischen, sensorischen
oder geistigen Fähigkeiten oder ohne Erfahrung und/oder
Wissen benutzt werden, wenn diese durch eine für ihre
Sicherheit zuständige Person beaufsichtigt werden oder
von ihr Anweisungen erhielten, wie das Gerät sicher zu
benutzen ist und sie auf die Risiken aufmerksam gemacht
wurden.
2. Dieses Gerät ist kein Spielzeug.
3. Kinder sollten dieses Gerät nicht unbeaufsichtigt reinigen
oder warten.
4. Wenn die Netzanschlussleitung dieses Gerätes beschädigt
wird, muss sie durch den Hersteller oder seinen
Kundendienst oder eine ähnlich qualifizierte Person
ersetzt werden, um Gefährdungen zu vermeiden.
5. Dieses Gerät ist für die Verwendung im Haushalt oder für
ähnliche Anwendungen vorgesehen, wie: in
Personalküchen von Geschäften, Büros und anderen
Arbeitsumgebungen; auf Bauernhöfen; von Kunden in
Hotels, Motels und in anderen Unterkünften; in
Unterkünften mit Halbpension.
6. Falsche Bedienung und unsachgemäße Handhabung
können zu Störungen am Gerät und zu Verletzungen des
Benutzers führen.
7. Es kann keine Haftung für mögliche Schäden übernommen
werden, die durch unsachgemäßen Gebrauch oder falsche
Handhabung verursacht werden.
8. Tauchen Sie das Gerät und den Netzstecker nicht in
Wasser oder andere Flüssigkeiten. Es besteht
Lebensgefahr durch Stromschlag! Wenn das Gerät oder
der Stecker nass geworden ist, ziehen Sie umgehend den
- 8 - VS 4046
Stecker und lassen Sie das Gerät vor dem nächsten
Gebrauch von einem Fachmann überprüfen.
9. Benutzen Sie das Gerät nicht, wenn das Netzkabel oder
der Netzstecker sichtbare Schäden aufweisen und wenn
das Gerät auf den Boden gefallen ist oder anderweitig
beschädigt wurde. Bringen Sie das Gerät in solchen Fällen
zur Ü berprüfung und evtl. Reparatur in eine
Fachwerkstatt.
10. Ziehen Sie niemals den Stecker des Netzkabels mit nassen
Händen oder durch Ziehen am Netzkabel aus der
Steckdose.
11. Achten Sie darauf, dass das Netzkabel nicht über scharfe
Kanten hängt oder eingeklemmt wird.
12. Halten Sie das Gerät von Feuchtigkeit fern und schützen
Sie es vor Spritzern.
13. Halten Sie das Gerät von heißen Objekten (z. B.
Herdplatten) und offenen Flammen fern.
14. Bewahren Sie das Gerät und sein Netzkabel außerhalb des
Zugriffs von Kindern unter 8 Jahren auf.
15. Das Gerät darf nicht mit Hilfe einer externen Zeitschaltuhr
oder eines separaten Systems mit Fernbedienung
eingeschaltet werden.
16. Stellen Sie das Gerät auf einen geraden, trockenen und
hitzebeständigen Untergrund.
17. Lassen Sie das Gerät niemals unbeaufsichtigt, während es
sich im Betrieb befindet.
18. Lagern oder verwenden Sie das Gerät nicht im Freien.
19. Bewahren Sie das Gerät an einem trockenen Ort und
außerhalb der Reichweite von Kindern (in seiner
Verpackung) auf.
20. Führen Sie niemals Finger oder andere Objekte durch die
Schutzgitter des Ventilators während dieser sich im
Betrieb befindet.
21. Benutzen Sie das Gerät niemals solange die Schutzgitter
des Ventilators nicht angebracht sind - dies kann zu
- 9 - VS 4046
schweren Verletzungen führen.
22. Das Gerät muss vor Gebrauch vollständig
zusammengebaut sein.
23. Achten Sie auf lange Haare! Diese können sich aufgrund
der Luftturbulenzen im Ventilator verfangen.
24. Richten Sie den Luftstrom nicht für längere Zeit auf
Personen.
25. Vergewissern Sie sich, dass der Ventilator vom Stromnetz
getrennt ist, bevor Sie das Schutzgitter abnehmen!
