Haklift NS8M Manuale utente

Haklift Oy

Asessorinkatu 3-7

20780 Kaarina, Finland

Tel. +358 2 511 5511

sales@haklift.com

www.haklift.com

Lifting Solutions Group

Axel Johnson International

Rev. 20201020

ORIGINAL INSTRUCTIONS

KÄÄNNÖS ALKUPERÄISESTÄ KÄYTTÖOHJEESTA

ÖVERSÄTTNING AV ORIGINAL BRUKSANVISNING

ÜBERSETZUNG DER ORIGINAL-ANWEISUNGEN

LIFTING EYE, GRADE 80

NOSTOSILMUKKA, LUOKKA 8

LYFTÖGLA, KLASS 8

HEBEÖSE, KLASSE 8

NS8M, NS8R

Haklift Oy

Asessorinkatu 3-7

20780 Kaarina, Finland

Tel. +358 2 511 5511

sales@haklift.com

www.haklift.com

Lifting Solutions Group

Axel Johnson International

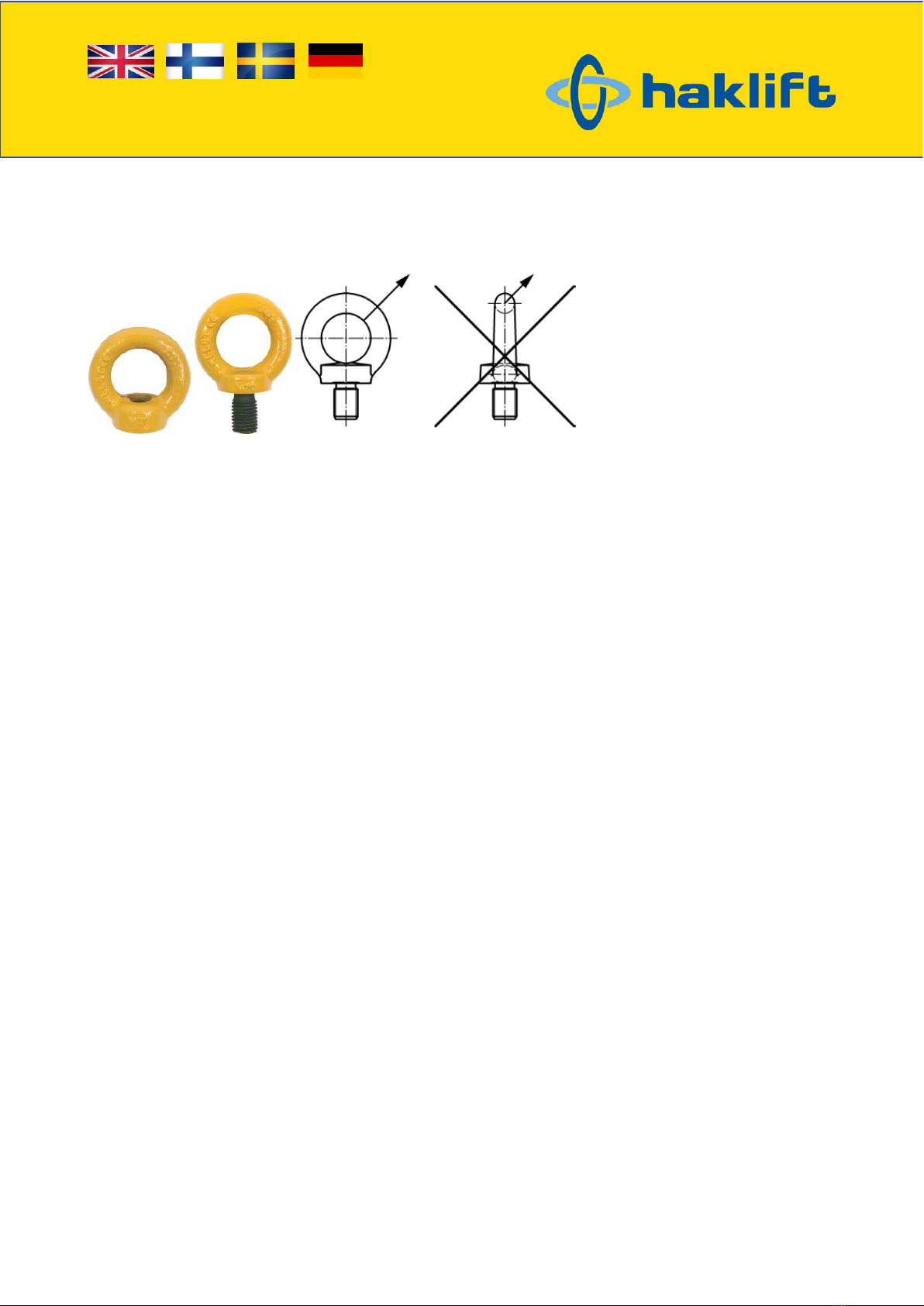

FORESEEN USE

Anchorage point for load lifting. The original instructions of use must always be available to the user until the

products are discarded. Check the suitability of eyebolts/nuts before each use.

NOT ALLOWED TO BE USED AS SHOWN HERE.

CHECK BEFORE EACH USE

•The eyebolt/nut does not have defects due to wear, corrosion, cracks or visible deformations.

•Markings must be clearly readable.

•The loads to be lifted are in compliance with the loads of the eyebolts/nuts (the loads are specified

both on the products and in the user manual).

If these checks give a negative outcome, the eyebolt/nut must not be used anymore and must be

replaced.

CONDITIONS OF USE

•Impacts: The load must be applied without any impact or shock loading.

•Checks must be carried out by a qualified staff.

•As lifting accessories, the product must undergo checks at regular intervals and scheduled in

compliance with the laws in force.

•The product must be fitted by a qualified as it is used for lifting operations which must be carried out

in compliance with the Machinery Directive 2006/42/CE and subsequent modifications.

•A qualified person must supervise the lifting operation and must always detect the gravity centre of

the load and position the eyebolts/nuts in order to guarantee that the said load is always balanced.

•When eyebolts/nuts are used in a multileg assembly, care should be taken to calculate the decrease

of the WLL caused by forces acting in multiple directions. The reduction in WLL for multileg assemblies

should be checked with relevant standards / from the reference chart.

•If the load is asymmetrical, a qualified person should assess/calculate the suitability of the lift and the

decrease of the capacity.

•Admissible operating temperature: -40 °C to 200 °C.

•For risky lifting operations safety measures must be taken for the people who undergo the risk.

•If the instructions are not adhered to serious damage can be caused to things and injuries to people.

Haklift Oy

Asessorinkatu 3-7

20780 Kaarina, Finland

Tel. +358 2 511 5511

sales@haklift.com

www.haklift.com

Lifting Solutions Group

Axel Johnson International

INSTALLATION

•Eyebolts/nuts should only be fitted by a trained person.

•The depth of the threaded hole must be minimum: 1*d for steel, 1,25*d for cast iron, 2*d for aluminum

alloys, 2,5*d for aluminum magnesium alloys.

•The threaded hole must be perpendicular to the surface.

•Make sure that the surface of the mother screw is suitable for the planarity and dimension in order to

guarantee touching of all the surface of the eyebolt/nut and that it adheres suitably. The eyebolt/nut

cannot be used with parts of a tilting surface.

•To install the eyebolt/nut simply manually lock the screw/nut with a suitable tool without the aid of

extension leads which could preload the screw with excessive locking (do not exceed locking specified

in the chart). To disassemble, unscrew.

•Lock the eyebolt/nut until it fits completely onto the surface.

NOT ALLOWED

•Do not apply lateral load (as shown in the pictures).

•Do not use eyebolts/nuts in acid high corrosion chemical substance environment and/or in an explosive

atmosphere.

•Do not use in environment with a temperature higher than 200 °C or lower than -40 °C. For

temperatures outside of this range, contact Haklift Oy for guidance.

•Do not exceed the WLL marked on the product.

•Do not use for operations which defer from the ones that are foreseen.

•Do not use locking screws which are larger than the ones specified to assemble the lifting eye.

•Do not use to lift people.

•Do not stand under an overhanging load whilst it is being operated.

•Do not stand in dangerous areas during use (dangerous areas mean areas which are deemed risky

due to falling of load during movement with accessories).

•If changes, repairs and/or treatments are made to the product, the terms of the guarantee are no

longer applicable and the manufacturer declines all liability. Under NO circumstances should bent

eyebolts/nuts be straightened.

STORAGE

•Product shall be stored cleaned, dried and protected from corrosion.

Haklift Oy

Asessorinkatu 3-7

20780 Kaarina, Finland

Tel. +358 2 511 5511

sales@haklift.com

www.haklift.com

Lifting Solutions Group

Axel Johnson International

KÄYTTÖTARKOITUS

Nostosilmukka kuorman nostamiseen. Alkuperäisten ohjeiden tulee olla aina käyttäjän saatavilla, kunnes

tuotteet hylätään. Tarkasta nostosilmukan soveltuvuus aina ennen käyttöä.

EI SAA KÄYTTÄÄ TÄSSÄ NÄYTETYLLÄ TAVALLA.

TARKASTA ENNEN JOKAISTA KÄYTTÖKERTAA

•Nostosilmukassa ei ole kulumisen tai korroosion aiheuttamia vaurioita eikä säröjä tai näkyviä

muodonmuutoksia.

•Merkintöjen tulee olla selvästi luettavissa.

•Nostettavien taakkojen pitää sopia nostosilmukan nostokyvylle (nostokyvyt on merkitty sekä tuotteisiin

että käyttöohjeeseen).

Jos näissä tarkistuksissa saadaan kielteinen tulos, nostosilmukkaa ei saa enää käyttää, vaan se

pitää vaihtaa.

KÄYTTÖÄ KOSKEVIA EHTOJA

•Iskut: Kuormitus pitää kohdistaa nostosilmukkaan ilman iskuja tai nykäyksiä.

•Pätevän henkilöstön tulee suorittaa tarkistukset.

•Koska nostosilmukat ovat nostolaitteita, ne tulee tarkastaa säännöllisin, voimassa olevien lakien ja

määräysten edellyttämin väliajoin.

•Tuotteen asentajan tulee olla pätevä, koska sitä käytetään nostoihin, jotka tulee suorittaa

konedirektiivin 2006/42/EY ja siihen myöhemmin tehtyjen muutosten mukaisesti.

•Pätevän henkilön pitää valvoa nostamista, ja hänen on huomioitava taakan painopiste ja asemoitava

nostosilmukat niin, että taakka on aina tasapainossa.

•Kun nostosilmukoita käytetään monihaaraisen nostoraksin kanssa, WLL-arvon laskennassa pitää

ottaa huomioon moneen suuntaan vaikuttavien voimien aiheuttama nostokyvyn pieneneminen. WLL-

arvon pieneneminen monihaaraisissa ripustuksissa tulee määrittää asianomaisten standardien

mukaisesti / referenssitaulukosta.

•Jos taakka on epäsymmetrinen, tulee pätevän henkilön arvioida/laskea noston asianmukaisuus ja

nostokyvyn pieneneminen.

•Sallittu käyttölämpötila: -40 °C - (+)200 °C.

•Vaarallisissa nostoissa on vaaraan joutuvien ihmisten suojaamiseksi käytettävä varotoimia.

•Jos ohjeita ei noudateta, seurauksena voi olla vakava aineellinen vahinko tai tapaturma.

Haklift Oy

Asessorinkatu 3-7

20780 Kaarina, Finland

Tel. +358 2 511 5511

sales@haklift.com

www.haklift.com

Lifting Solutions Group

Axel Johnson International

ASENNUS

•Vain koulutettu työntekijä saa kiinnittää nostosilmukat.

•Kierrereiän syvyyden pitää olla vähintään: 1*d teräkselle, 1,25*d valuraudalle, 2*d alumiiniseoksille,

2,5*d alumiinimagnesiumseoksille.

•Kierrereiän pitää olla suorassa kulmassa pintaan nähden.

•Varmista, että emoruuvin pinta sopii nostettavan taakan pinnan tasaisuudelle ja mitoille niin, että

nostosilmukan koko pinta koskettaa taakan pintaa ja tarttuu siihen sopivasti. Nostosilmukkaa ei voi

käyttää vinopintaisille komponenteille.

•Nostosilmukka kierretään kiinni käsin sopivalla työkalulla ilman jatkovartta, koska jatkovarrella ruuvi

voi kiristyä liian tiukalle (taulukossa mainittuja kiristysmomentteja ei saa ylittää). Nostosilmukka

irrotetaan irti kiertämällä.

•Nostosilmukka pitää kiristää niin, että sen koko pinta istuu taakan pintaa vasten.

EI SALLITTU

•Ei saa kohdistaa sivuttaiskuormitusta (kuten kuvissa).

•Nostosilmukoita ei saa käyttää ympäristössä, jossa on voimakkaasti syövyttävää kemiallista yhdistettä

(happoa), ei myöskään räjähtävässä ympäristössä.

•Ei saa käyttää yli 200 °C:n tai alle -40 °C:n lämpötilassa. Jos nostosilmukkaa pitää käyttää nämä rajat

ylittävissä tai alittavissa lämpötiloissa, pyydä ohjeita Haklift Oy:ltä.

•Tuotteeseen merkittyä WLL-arvoa (nostokykyrajaa) ei saa ylittää.

•Ei saa käyttää muihin kuin käyttötarkoituksen mukaisiin nostoihin.

•Kiinnitysruuvi ei saa olla suurempi kuin nostosilmukalle määrätty ruuvi.

•Ei saa käyttää ihmisten nostamiseen.

•Riippuvan kuorman alla ei saa olla ketään.

•Vaarallisilla alueilla oleskeleminen on kielletty (vaarallisia alueita ovat alueet, joilla taakan liikuttelu

aiheuttaa vaaraa ihmisille).

•Jos tuotteeseen tehdään muutoksia, korjauksia ja/tai käsittelyjä, takuu raukeaa eikä valmistaja vastaa

seurauksista. Taipuneita nostosilmukoita EI SAA MISSÄÄN TAPAUKSESSA oikaista.

SÄILYTYS

•Tuote pitää säilyttää puhdistettuna, kuivattuna ja korroosiolta suojattuna.

Haklift Oy

Asessorinkatu 3-7

20780 Kaarina, Finland

Tel. +358 2 511 5511

sales@haklift.com

www.haklift.com

Lifting Solutions Group

Axel Johnson International

FÖRUTSEDD ANVÄNDNING

Förankringspunkt för lyftning av last. Originalbruksanvisningen ska alltid vara tillgänglig för användaren tills

produkterna kasseras. Undersök om det vore lämpligt att lyftöglorna före varje användning samt årligen.

FÅR EJ ANVÄNDAS PÅ DET SÄTT SOM VISAS HÄR.

KONTROLLERA FÖRE VARJE ANVÄNDNING

•Kontrollera att lyftöglan med tapp/hål inte har några defekter pga. slitage, korrosion, sprickor eller

synliga deformationer.

•Märkningen måste fortfarande vara tydlig.

•Kontrollera att lasterna som ska lyftas överensstämmer med lyftöglornas maxlaster (lasterna anges

både på lyftöglorna och i bruksanvisningen).

Skulle avvikelser förekomma vid dessa kontroller får lyftöglan inte längre användas och måste

ersättas.

ANVÄNDNINGSVILLKOR

•Islag: Inga islag eller stötbelastning för förekomma då lasten anbringas.

•Kontroller ska utföras av behörig personal.

•I egenskap av lyfttillbehör måste produkten kontrolleras regelbundet enligt ett schema i enlighet med

gällande föreskrifter.

•Produkten måste monteras av behörig personal då den används vid lyftförfaranden som måste utföras

i enlighet med maskindirektiv 2006/42/EG med tillkommande ändringar.

•Behörig personal måste övervaka lyftförfarandet och måste alltid kontrollera lastens tyngdpunkt och

placera lyftöglorna så att lasten ifråga alltid är rätt fördelad.

•När lyftpunkterna används i en flerpartsanordning måste maxlasten beräknas noggrant på grund av

krafterna i olika riktningar. Minskningen av maxlasten i flerpartsanordningar ska kontrolleras gentemot

gällande standarder / från referenstabellen.

•Om lasten är asymmetrisk, bör en kvalificerad person bedöma/beräkna lyftens lämplighet och

kapacitetsminskning.

•Tillåten arbetstemperatur: -40 °C till 200 °C.

•Vid riskfyllda lyftförfaranden måste säkerhetsåtgärder vidtas för den utsatta personalen.

•Om anvisningarna inte åtföljs kan både material och personal skadas allvarligt.

Haklift Oy

Asessorinkatu 3-7

20780 Kaarina, Finland

Tel. +358 2 511 5511

sales@haklift.com

www.haklift.com

Lifting Solutions Group

Axel Johnson International

MONTERING

•Lyftöglor med tapp/hål får monteras enbart av behörig personal med rätt utbildning.

•Minimidjupet på det gängade hålet måste vara: 1*d för stål, 1,25*d för gjutjärn 2*d för

aluminiumlegeringar, 2,5*d för aluminium/magnesium-legeringar.

•Det gängade hålet måste vara vinkelrätt mot ytan.

•Säkerställ att anliggningsytan på skruven är lämpad för underlagets planhet och storlek så att lyftöglan

ligger an i sin helhet och på rätt sätt. Lyftöglan kan inte användas på sluttande komponentytor.

•Montera lyftöglan genom att helt enkelt spänna åt skruvarna för hand med ett lämpligt verktyg utan att

använda någon förlängning, eftersom detta kan förbelasta skruven med ett för högt moment (det

angivna momentet i tabellen får inte överskridas). Demontera genom att skruva loss.

•Spänn åt lyftöglan tills den ligger an helt mot underlaget.

EJ TILLÅTET

•Sidobelastning tillåts ej (se figurerna).

•Lyftöglor med tapp/hål får ej användas i miljöer med kraftigt frätande kemiska ämnen och/eller i

explosiva atmosfärer.

•Får ej användas i miljöer med temperaturer över 200 °C eller under -40 °C. För temperaturer utanför

detta intervall, rådgör med Haklift Oy.

•Den högsta angivna belastningen (maxlasten) för produkten får ej överskridas.

•Får ej användas i förfaranden som avviker från de avsedda.

•Använd ej låsskruvar som är större än vad som anges i specifikationen för montering av lyftöglan.

•Får ej användas som personlyft.

•Stå inte under hängande last medan den används.

•Stå inte i riskområden (med riskområden avses områden som anses riskfyllda pga. fallande last vid

rörelser med lasttillbehör).

•Om produkten modifieras, repareras och/eller behandlas, upphör villkoren i garantin att gälla och

tillverkaren friskriver sig från allt ansvar. Under INGA omständigheter får böjda lyftöglor rätas ut.

FÖRVARING

•Produkten måste förvaras rengjord, torr och skyddad mot korrosion.

Haklift Oy

Asessorinkatu 3-7

20780 Kaarina, Finland

Tel. +358 2 511 5511

sales@haklift.com

www.haklift.com

Lifting Solutions Group

Axel Johnson International

VORGESEHENE VERWENDUNG

Verankerungspunkt zum Heben von Lasten. Die original-benutzungsanweisungen müssen immer dem nutzer

zur verfügung stehen bis die produkte weggeworfen werden. Prüfen sie die eignung der hebepunkte vor dem

gebrauch.

NICHT ERLAUBT, WIE HIER ANGEZEIGT ZU VERWENDEN.

PRÜFEN SIE VOR JEDEM GEBRAUCH

•Der Hebepunkt darf keine Defekte aufweisen wie Verschleiß, Korrosion, Risse oder sichtbare

Verformungen.

•Markierungen müssen deutlich lesbar sein.

•Die Ladungen müssen mit den Ladungen der Hebepunkte übereinstimmen (die Ladungen sind sowohl

auf den Produkten als auch im Nutzerhandbuch spezifiziert).

Fällt das Resultat dieser Prüfungen negativ aus, darf der Hebepunkt nicht mehr benutzt werden

und muss ausgetauscht werden.

BENUTZUNGSBEDINGUNGEN

•Auswirkungen: Die Last muss ohne jegliche Stoß- oder Schockbelastung aufgebracht werden.

•Prüfungen müssen von geschultem Personal ausgeführt werden.

•Hebe-Accessoires von Haklift drehbaren Hebepunkten müssen in regelmäßigen Abständen geprüft

werden. Die Prüfungstermine sind gemäß der geltenden Gesetzgebung anzusetzen.

•Er drehbare Hebepunkt muss von geschultem Personal angepasst werden, da er für Hebevorgänge

benutzt wird, die gemäß der Maschinendirektive 2006/42/CE und nachfolgenden Abänderungen

durchgeführt werden müssen.

•Eine geschulte Person muss den Hebevorgang überwachen und stets das Gravitätszentrum der

Ladung und die Position des Hebepunktes erkennen, damit garantiert werden kann, dass sich die

Ladung immer im Gleichgewicht befindet.

•Bei Verwendung in einem Mehrbeinlift ist eine Verringerung der Kapazität, die durch in mehrere

Richtungen wirkende Kräfte verursacht wird, zu berechnen/zu berücksichtigen, wie in der

Referenztabelle gezeigt / mit den einschlägigen Normen zu überprüfen.

•Wenn die Last asymmetrisch ist, sollte eine qualifizierte Person die Eignung des Hebens und die

Verringerung der Kapazität beurteilen / berechnen.

•Zulässige Betriebstemperatur: -40 °C to 200 °C.

•Bei risikoträchtigen Hebevorgängen müssen für die Personen, die sich dem Risiko unterziehen,

Sicherheitsmaßnahmen getroffen werden.

•Werden diese Anweisungen nicht befolgt, können schwerwiegende Sach- und Personenschäden

auftreten.

Haklift Oy

Asessorinkatu 3-7

20780 Kaarina, Finland

Tel. +358 2 511 5511

sales@haklift.com

www.haklift.com

Lifting Solutions Group

Axel Johnson International

INSTALLATION

•Ringschrauben/muttern dürfen nur von einer geschulten Person angebracht werden.

•Mindestangaben für die Tiefe der Gewindebohrungen: 1*d für Stahl, 1,25*d für Gusseisen, 2*d für

Aluminiumlegierungen, 2,5*d für Aluminium-Magnesium Legierungen.

•Die Gewindebohrung muss senkrecht zur Oberfläche stehen.

•Vergewissern Sie sich, dass die Oberfläche der Mutterschraube zur Ebenheit und Dimension passt,

um die Berührung der gesamten Oberfläche des Hebepunktes und eine geeignete Haftung zu

gewährleisten. Der Hebepunkt kann nicht mit Teilen einer gekippten Oberfläche benutzt werden.

•Zur Installation des Hebepunkts wird die Schraube einfach von Hand mit einem geeigneten Werkzeug

verriegelt, ohne dass Verlängerungskabel verwendet werden, die die Schraube mit übermäßiger

Verriegelung vorbelasten könnten (die in der Tabelle angegebene Verriegelung darf nicht

überschritten werden). Zur Demontage Schrauben lösen.

•Verriegeln Sie den Hebepunkt bis er vollständig auf die Oberfläche passt.

NICHT ERLAUBT

•Wenden Sie keine seitliche Last an (wie in den Bildern gezeigt).

•Verwenden Sie keine Hebepunkte in einer Umgebung mit sauren, stark korrosiven chemischen

Substanzen und/oder in einer explosiven Atmosphäre.

•Benutzen Sie sie nicht bei Temperaturen über 200 ºC oder unter -40 ºC. Bei Temperaturen außerhalb

dieses Bereichs kontaktieren Sie bitte Haklift Oy.

•Überschreiten Sie nicht den auf dem Produkt markierten WLL-Wert.

•Benutzen Sie sie nicht für Betriebsabläufe, die von den vohergesehenen abweichen.

•Verwenden Sie keine Verriegelungsschrauben, dieg größer als die für die Montage des Hebepunktes

spezifizierten sind.

•Benutzen Sie sie nicht für das Heben von Personen.

•Stellen Sie sich nicht unter eine überhängende Ladung, während diese in Gebrauch ist.

Halten Sie sich während der Benutzung nicht in gefährlichen Bereichen auf (gefährliche Bereiche sind

Bereiche, die aufgrund des Herabfallens der Last während der Bewegung mit Zubehör als risikoreich

gelten).

•Wenn Änderungen, Reparaturen und/oder Behandlungen am Produkt vorgenommen werden, sind die

Garantiebedingungen nicht mehr anwendbar und der Hersteller lehnt jede Haftung ab.

LAGERUNG

•Das Produkt muss sauber, trocken und geschützt vor Korrosion gelagert werden.

Haklift Oy

Asessorinkatu 3-7

20780 Kaarina, Finland

Tel. +358 2 511 5511

sales@haklift.com

www.haklift.com

Lifting Solutions Group

Axel Johnson International

LOAD CHART | TYÖKUORMATAULUKKO | BELASTNINGSTABELL | BELASTUNGSTABELLE

Size = Koko = Storlek = Größe

WLL = Max. työkuorma = Maxlast = Maximale Last

Torque = Kiristysmomentti = Åtdragningsmoment = Anzugsmoment

Questo manuale è adatto per i seguenti modelli

Indice

Lingue:

Altri manuali Haklift Sistema di sollevamento

Haklift

Haklift VAP05JAL Scheda informativa del prodotto

Haklift

Haklift LYKA1006 Manuale utente

Haklift

Haklift LTABT08 Manuale utente

Haklift

Haklift HAVA1000PI Manuale utente

Haklift

Haklift VAK6 Manuale utente

Haklift

Haklift VAP4150S Scheda informativa del prodotto

Haklift

Haklift VAKH6 Manuale utente

Haklift

Haklift TYNN365TRU Manuale utente

Haklift

Haklift TYNNTRUMU Manuale utente

Haklift

Haklift NOSP250 Manuale utente

Haklift

Haklift VAK3SUPER Manuale utente

Haklift

Haklift VAINOSH230 Manuale utente

Haklift

Haklift NS8P0803 Manuale utente

Haklift

Haklift NOSP1000HU Manuale utente

Haklift

Haklift MAGPML100 Manuale utente

Haklift

Haklift HAVA1000PIS Manuale utente

Haklift

Haklift NOSP1000H Manuale utente

Haklift

Haklift TUNKHA25MA Manuale utente

Haklift

Haklift TUNKKI20P Manuale utente

Haklift

Haklift SAKPBP Manuale utente

Manuali Sistema di sollevamento popolari di altre marche

morse

morse 82H-124 Manuale utente

Braun

Braun NL955 Series Manuale utente

haacon

haacon 1889.10 Manuale utente

Protekt

Protekt AT 252 Manuale utente

R. Beck Maschinenbau

R. Beck Maschinenbau HS 600 Manuale utente

Nova Technology International, LLC

Nova Technology International, LLC NAS Series Manuale utente

Genie

Genie Z-60/34 Manuale utente

Screen Technics

Screen Technics INTERFIT Vertical Up Lift Manuale utente

Mortuary Lift

Mortuary Lift ULTIMATE 1000 Manuale utente

Custom Equipment

Custom Equipment Hy-Brid 3 Series Manuale di programmazione

Custom Equipment

Custom Equipment Hy-Brid Lifts 2 Series Manuale di programmazione

Hy-Brid Lifts

Hy-Brid Lifts HB-P3.6 Manuale di programmazione

BERG

BERG BeNomic EasyLeaf Manuale utente

Powermate

Powermate LiftGate LG-3 Manuale utente

Snorkel

Snorkel TM12 Series Manuale utente

Terberg

Terberg OMNIDEKA Manuale utente

Harmar Mobility

Harmar Mobility AL625 Istruzioni operative

Rotary

Rotary SPO16 Manuale utente
