HAMPTON BAY 29518 Manuale utente

HAMPTONBAY.COM

Please contact 1-877-527-0313 for further assistance.

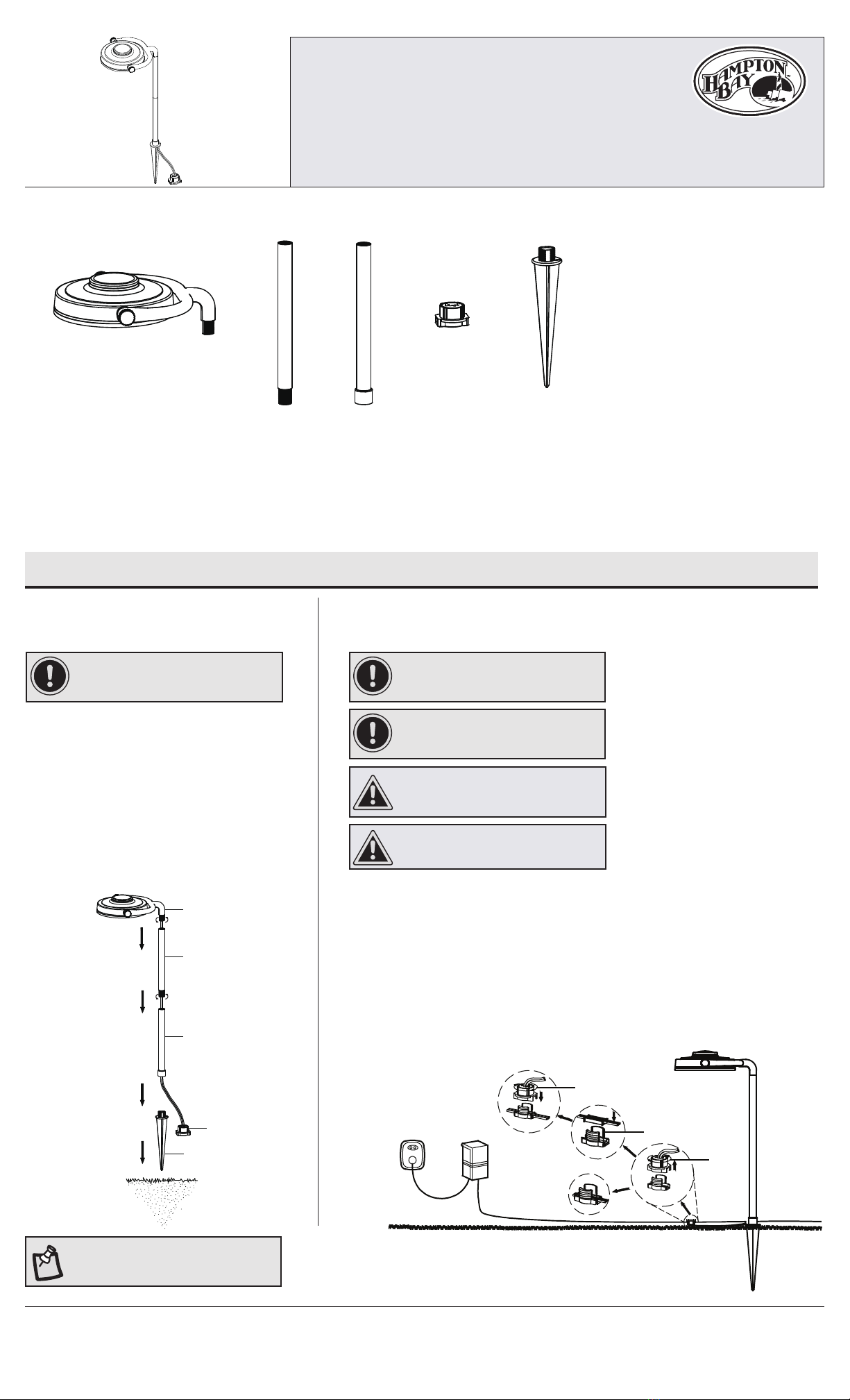

PACKAGE CONTENTS

NOTE: Do not use hammer or mallet. If the

ground is hard, use water to soften or a trowel

to loosen the soil.

Attaching and installing the

light Connecting the wires

□Attach the light (A) to the top post (B) by

twisting the light (A) clockwise into the top

post (B).

□Attach the top post (B) to the bottom post (C)

by twisting the top post (B) in a clockwise

direction.

□Attach the stake (E) to the bottom post (C) by

twisting the stake (E) in a clockwise direction

into the bottom post (C).

□Push the stake assembly into the ground while

grasping the post. Do not push on the light.

□Mount the wire connector (D) to the lead wire

from a transformer (not included) by twist-

ing the top of the wire connector (D) off in a

counterclockwise direction and connecting the

transformer’s lead wire..

□Twist the top of the wire connector (D) back on

in a clockwise direction. Repeat this step for

each light assembly.

1 2

IMPORTANT: Protect the wiring by routing it in

close proximity to the light, tting, or next to a

building structure such as a house or a deck.

IMPORTANT: Do not bury the wiring by more

than 6 in. (152mm) in order to connect to the

main secondary wire.

IMPORTANT: Do not install the light within 10 ft.

(3 m) of a pool, spa, or fountain.

Low Voltage LED

Wall Wash Pathlight

Use and Care Guide

ITEM #912-359

MODEL #29518

Light

(A)

Top post

(B)

Bottom post

(C)

Wire connector

(D)

Stake

(E)

CAUTION: The wire from the low voltage power

unit shall be 14-18AWG type underground Low

Energy Circuit Cable.

CAUTION: Do not submerge in water. The

product can be damaged.

Assembly and Installation

Care & Cleaning

Troubleshooting

Warranty

□Before attempting to clean the xture, disconnect the power to the xture by turning the breaker off or removing the fuse from the fuse box.

□To clean the xture, use a dry or slightly dampened clean cloth.

□Do not use cleaners with chemicals, solvents, or harsh abrasives, as damage to the xture may occur.

The manufacturer warrants this product to be free for two (2) years against any defects that are due to faulty materials or workmanship. This warranty applies only

to the original consumer and only to products used in normal use and service. If this product is found to be defective, the manufacturer’s only obligation, and your

exclusive remedy, is the repair or replacement of the product at the manufacturer’s discretion, provided that the product has not been damaged through misuse,

abuse, accident, modications, alterations, neglect or mishandling. This warranty shall not apply to any product that is found to have been improperly installed, set

up, or used in any way not in accordance with the instructions supplied with the product. This warranty shall not apply to a failure of the product as a result of an

accident, misuse, abuse, negligence, alteration, or faulty installation or any other failure not relating to faulty workmanship. This warranty shall not apply to the nish

on any portion of the product, such as surface and/or weathering, as this is considered normal wear and tear. The manufacturer does not warrant and specically

disclaims any warranty, whether expressed or implied, or tness for a particular purpose, other than the warranty contained herein. The manufacturer specically

disclaims any liability and shall not be liable for any consequential or incidental loss or damage, including any labor/expense costs involved in the replacement or

repair of said product.

Contact the Customer Service Team at 1-877-527-0313 or visit www.HamptonBay.com.

Problem Possible Cause Solution

Lights do not turn on. □No power

□Disconnected/break in the

wire

□Transformer setting

□Check the outlet and ensure that a breaker or GFI circuit has not been tripped.

□Follow the wires from the xture and ensure a continuous connected path back to the

transformer.

□Check the settings on the transformer.

Lights icker. □Loose wire connector to

the xture

□Tighten the wire connector and ensure the metal contacts pierce the insulation on the low

voltage cable from the transformer.

Lights icker (all xtures). □Loose connection at the

transformer

□Unplug the transformer from the outlet and visually inspect the positive and negative con-

necting posts. Each wire should be securely screwed in and not in contact with any other.

HAMPTONBAY.COM

Para obtener asistencia, llama al 1-877-527-0313.

CONTENIDO DEL PAQUETE

NOTA: No uses un martillo o mazo. Si la tierra

está dura, usa agua para ablandarla o una

paleta para aojar el suelo.

Cómo instalar la lámpara Cómo conectar los cables

□Sujeta la lámpara (A) al poste superior (B)

enroscándola (A) hacia la derecha en el poste

superior (B).

□Sujeta el poste superior (B) al poste inferior (C)

enroscándolo a la derecha en el poste superior (B).

□Sujeta la estaca (E) al poste inferior (C)

enroscándola a la derecha en el poste inferior (B).

□Empuja el ensamblaje de la estaca en la tierra

mientras sostienes el poste. No lo empujes por la

lámpara.

□Instala el conector de cable (D) al cable terminal

de un transformador (no incluido) girando la

parte superior del conector de cable (D) hacia

la izquierda y conectando el cable terminal del

transformador.

□Gira de nuevo la parte superior del conector

de cable (D) hacia la derecha. Repite este paso

para el ensamblaje de cada lámpara.

1 2

IMPORTANTE: Protege el cableado pasándolo

muy cerca de la lámpara, moldura, o cerca de

una estructura como una casa o terraza.

IMPORTANTE: No entierres el cableado más de

15,24 cm para que puedan conectarse al cable

principal de respaldo.

IMPORTANTE: No instales la lámpara a una

distancia menor de 10 pies (3 m) de una

piscina, spa o fuente.

Luz LED de Bajo Voltaje

Lámpara para Sendero con

Luz Envolvente de Pared

Guía de Uso y Mantenimiento

ARTÍCULO Núm. 912-359

MODELO Núm. 29518

Lámpara

(A)

Poste superior

(B)

Poste inferior

(C)

Conector de cable

(D)

Estaca

(E)

PRECAUCIÓN: El cable de la unidad de bajo voltaje

debe ser un Cable de Circuito de Bajo Consumo de

Energía, soterrado, del tipo AWG de calibre 14 a 18.

PRECAUCIÓN:No sumergir en agua. El producto

puede dañarse.

Ensamblaje e Instalación

Cuidado y Limpieza

Solución de Problemas

Garantía

□Antes de intentar limpiar la lámpara, desconecta la electricidad apagando el cortacircuitos o quitando el fusible correspondiente en la caja de fusibles.

□Para limpiar la lámpara, usa un paño seco o ligeramente humedecido.

□No uses ningún limpiador con químicos, solventes o productos abrasivos para no dañar la lámpara.

El fabricante garantiza que este producto no presentará defectos debidos a materiales o fabricación defectuosos, durante dos (2) años. Esta garantía es válida sólo

para el consumidor original y sólo cubre productos en uso y funciones normales. Si se descubre algún defecto en este producto, la única obligación y solución

exclusiva del fabricante, a criterio del mismo, será reparar o reemplazar el producto siempre y cuando el defecto no sea resultado de un mal uso, abuso, accidente,

modicaciones, alteraciones, negligencia o manejo indebido. Esta garantía no cubre ningún producto instalado, congurado o usado incorrectamente sin seguir

las instrucciones adjuntas al producto. Esta garantía no cubre fallas del producto a consecuencia de un accidente, mal uso, abuso, negligencia, modicaciones o

instalaciones defectuosas, o cualquier otra falla no relacionada con defectos de fabricación. Esta garantía no se aplica al acabado de ninguna parte del producto,

como por ejemplo el de la supercie, ni al deterioro por condiciones ambientales, ya que eso se considera un desgaste normal. El fabricante no garantiza y se exime

especialmente de cualquier garantía, explícita o implícita, de la capacidad del producto de asumir una función especíca, distinta de la indicada en la garantía

incluida en la presente. El fabricante se exime especícamente de cualquier obligación y no es responsable de daños o pérdida directos o indirectos, incluidos

cualquier costo de mano de obra o gastos relacionados con el reemplazo o reparación de dicho producto.

Comuníquese con el Equipo de Servicio al Cliente por el 1-877-527-0313 o visite www.HamptonBay.com.

Problema Causa Posible Solución

Las lámparas no encienden. □No hay energía

□Desconexión/ruptura en

el cable

□Conguración del

transformador

□Revisa el tomacorriente y asegúrate de que un cortacircuitos o circuito diferencial no se ha

fundido.

□Sigue los cables de la lámpara para asegurar una conexión continua hasta el transformador.

□Revisa la conguración del transformador.

Las luces parpadean. □El conector de cable que

va a la lámpara está suelto

□Aprieta el conector de cable y asegúrate de que los contactos de metal perforen el

aislamiento en el cable de bajo voltaje del transformador.

Las luces parpadean (en

todas las lámparas).

□Conexión suelta en el

transformador

□Desconecta el transformador del tomacorriente y revisa los postes de conexión positivo y

negativo. Cada cable debe estar seguramente atornillado y no estar en contacto con ningún

otro cable.

HAMPTONBAY.COM

Veuillez composer le 1877527-0313 pour une assistance

supplémentaire.

CONTENU DE L'EMBALLAGE

REMARQUE : N'utilisez pas un marteau ou un

maillet. Si le sol est dur, amollissez-le avec de

l'eau ou utilisez une truelle pour ameublir la terre.

Montage et installation du

luminaire Raccordement des ls

□Fixez le luminaire (A) au montant supérieur (B) en

tournant le luminaire (A) dans le sens horaire, dans

le montant supérieur (B).

□Fixez le montant supérieur (B) au montant inférieur

sens horaire.

□Fixez le piquet (E) au montant inférieur (C) en

tournant le piquet (E) dans le sens horaire, dans le

montant inférieur (C).

□Enfoncez l'ensemble fermement dans le sol en

tenant par le montant. Ne poussez pas sur le

luminaire. □Raccordez le capuchon de connexion (D) au l

de sortie d'un transformateur (non fourni) en

retirant le haut du capuchon de connexion (D)

en le tournant dans le sens inverse des aiguilles

d'une montre et en branchant le au l de sortie

du transformateur.

□Remettez le haut du capuchon de connexion

(D) en place en le tournant dans le sens des

aiguilles d'une montre. Répétez cette étape

pour chaque luminaire.

1 2

IMPORTANT : Protégez le câblage en l’acheminant

très près du luminaire, du raccord ou le long d'une

structure telle qu'une maison ou une terrasse.

IMPORTANT : N'enterrez pas le câblage à plus

de 152mm (6po) de profondeur pour pouvoir le

connecter au l secondaire principal.

IMPORTANT : N'installez pas le luminaire à

moins de 3 m (10pi) d'une piscine, d'un spa ou

d'une fontaine.

DEL basse tension

Éclairage lèche-mur

pour voie d'accès

Guide d'utilisation et d'entretien

ARTICLE N° 912-359

MODÈLE N° 29518

Luminaire

(A)

Montant

supérieur

(B)

Montant

inférieur

(C)

Capuchon de

connexion

(D)

Piquet

(E)

ATTENTION: Le l provenant du bloc d'alimentation

basse tension doit être un câble souterrain pour

circuit basse énergie type, de calibre 14 à 18 AWG.

ATTENTION: Ne plongez pas dans l'eau.

Le produit pourrait être endommagé.

Assemblage et installation

Nettoyage et entretien

Dépannage

Garantie

□Avant de tenter de nettoyer le luminaire, coupez d’abord le courant alimentant le luminaire en déclenchant le disjoncteur ou en retirant le fusible dans la

boîte à fusibles.

□Pour nettoyer le luminaire, utilisez un linge propre, sec ou légèrement humide.

□N'utilisez pas de nettoyant contenant des produits chimiques, des solvants ou des abrasifs car le luminaire pourrait être endommagé.

Le fabricant garantit que ce produit sera exempt de tout défaut dû à des matériaux défectueux ou des vices de fabrication pendant deux (2) ans. Cette garantie ne

vise que l’acheteur original et uniquement un usage et un entretien normaux des produits. Si ce produit est défectueux, la seule obligation du fabricant, et votre seul

recours, est de remplacer ou de réparer le produit, au choix du fabricant, pourvu que le produit n’ait pas été endommagé par une utilisation inadéquate ou abusive,

par un accident, une modication, une altération, la négligence ou une mauvaise manipulation. Cette garantie ne s’applique pas à un produit qui est déclaré avoir

été mal installé, mal posé ou utilisé d’une façon non conforme aux instructions qui l’accompagnent. Cette garantie ne s’applique pas à un défaut du produit qui

découle d’un accident, d’un mauvais usage, d’un usage abusif, d’une négligence, d'une altération ou d’une installation incorrecte, ou à tout défaut étranger à un vice

de fabrication. Cette garantie ne s’applique pas au ni de toute partie du produit, comme la surface, ni à l’altération due aux intempéries, puisqu’il s’agit d’une usure

normale. Le fabricant ne garantit aucunement, et réfute expressément toute garantie, explicite ou tacite, d’adaptation à un usage particulier autre que celui exprimé

aux présentes. Le fabricant réfute expressément toute responsabilité et ne peut être tenu responsable de toute perte ou de tout dommage indirect ou accessoire, y

compris tous les frais de main d’œuvre ou autres encourus pour le remplacement ou la réparation dudit produit.

Communiquez avec l’équipe du service à la clientèle au 1877527-0313 ou visitez le site www.HamptonBay.com.

Problème Cause possible Solution

Les luminaires ne

s'allument pas.

□Aucune alimentation

□Fil débranché ou brisé

□Réglage du transformateur

□Vériez la prise et assurez-vous qu'aucun disjoncteur ou disjoncteur de fuite à la terre (GFCI)

n'a été déclenché.

□Inspectez l'acheminement des ls provenant du luminaire et vériez qu'ils reviennent au

transformateur sans interruption de la connexion.

□Vériez les réglages sur le transformateur.

Les lumières tremblotent. □Capuchon de connexion

desserré au niveau du

luminaire

□Resserrez le capuchon de connexion et assurez-vous que les contacts métalliques percent la

gaine isolante du câble basse tension du transformateur.

Les lumières tremblotent

(tous les luminaires).

□Branchement desserré au

niveau du transformateur

□Débranchez le transformateur de la prise de courant et inspectez visuellement les bornes

de connexion positive et négative. Chaque l doit être inséré et solidement vissé et non pas

seulement en contact l'un avec l'autre.

Questo manuale è adatto per i seguenti modelli

Indice

Lingue:

Altri manuali HAMPTON BAY Luce esterna

HAMPTON BAY

HAMPTON BAY PANOLA HDP06659BL Manuale utente

HAMPTON BAY

HAMPTON BAY NTSW30030LBL-MS Manuale utente

HAMPTON BAY

HAMPTON BAY 5240103 Manuale utente

HAMPTON BAY

HAMPTON BAY 72003/HD Manuale utente

HAMPTON BAY

HAMPTON BAY RYLAND HDP06602BL Manuale utente

HAMPTON BAY

HAMPTON BAY ASPENWOOD HDP00830 Manuale utente

HAMPTON BAY

HAMPTON BAY MILLBROOK HDP06527BL Manuale utente

HAMPTON BAY

HAMPTON BAY 62909 Manuale utente

HAMPTON BAY

HAMPTON BAY 724-739 Manuale utente

HAMPTON BAY

HAMPTON BAY 1LT Manuale utente

HAMPTON BAY

HAMPTON BAY KSZ1501LX-01/BR Manuale utente

HAMPTON BAY

HAMPTON BAY ELKTON HDP15138 Manuale utente

HAMPTON BAY

HAMPTON BAY WELLINGWAY HDP06599BR Manuale utente

HAMPTON BAY

HAMPTON BAY PERDIDO RFSW6300L30RSPC Manuale utente

HAMPTON BAY

HAMPTON BAY 26201 Manuale utente

HAMPTON BAY

HAMPTON BAY F319001A ROB Manuale utente

HAMPTON BAY

HAMPTON BAY JPV150L-2 Manuale utente

HAMPTON BAY

HAMPTON BAY 18165-000 Manuale utente

HAMPTON BAY

HAMPTON BAY NXT-1007 Manuale utente

HAMPTON BAY

HAMPTON BAY 338-000 Manuale utente

HAMPTON BAY

HAMPTON BAY NXT-3149B Manuale utente

HAMPTON BAY

HAMPTON BAY HSP5101LX-03/MB Manuale utente

HAMPTON BAY

HAMPTON BAY HB7072LED-05 Manuale utente

HAMPTON BAY

HAMPTON BAY 114-784 Manuale utente

Manuali Luce esterna popolari di altre marche

Sealey

Sealey LED37 Manuale utente

nordlux

nordlux VEJERS Guida utente

SImx

SImx ELITE LED LHTC637 Manuale utente

GEV

GEV CAROLINE 10833 Manuale utente

NEBO

NEBO NEB-LSP-0020 Manuale utente

WE-EF

WE-EF PFL540 LED Manuale utente

Lindby

Lindby 9949029 Manuale utente

HEPER

HEPER DOGO Side LW6048.585-US Istruzioni per l'installazione e il funzionamento

HEPER

HEPER LW8034.003-US Istruzioni per l'installazione e il funzionamento

Maretti

Maretti VIBE S 14.6080.04.A Manuale utente

BEGA

BEGA 84 253 Manuale

HEPER

HEPER MINIMO Istruzioni per l'installazione e il funzionamento

LIGMAN

LIGMAN BAMBOO 3 Manuale utente

Maretti

Maretti TUBE CUBE WALL 14.4998.04 Manuale utente

Maxim Lighting

Maxim Lighting Carriage House VX 40428WGOB Manuale utente

urban ambiance

urban ambiance UQL1273 Manuale utente

TotalPond

TotalPond 52238 Manuale utente

Donner & Blitzen

Donner & Blitzen 0-02661479-2 Manuale utente
