Harman Kardon AVR 140 Manuale di istruzioni

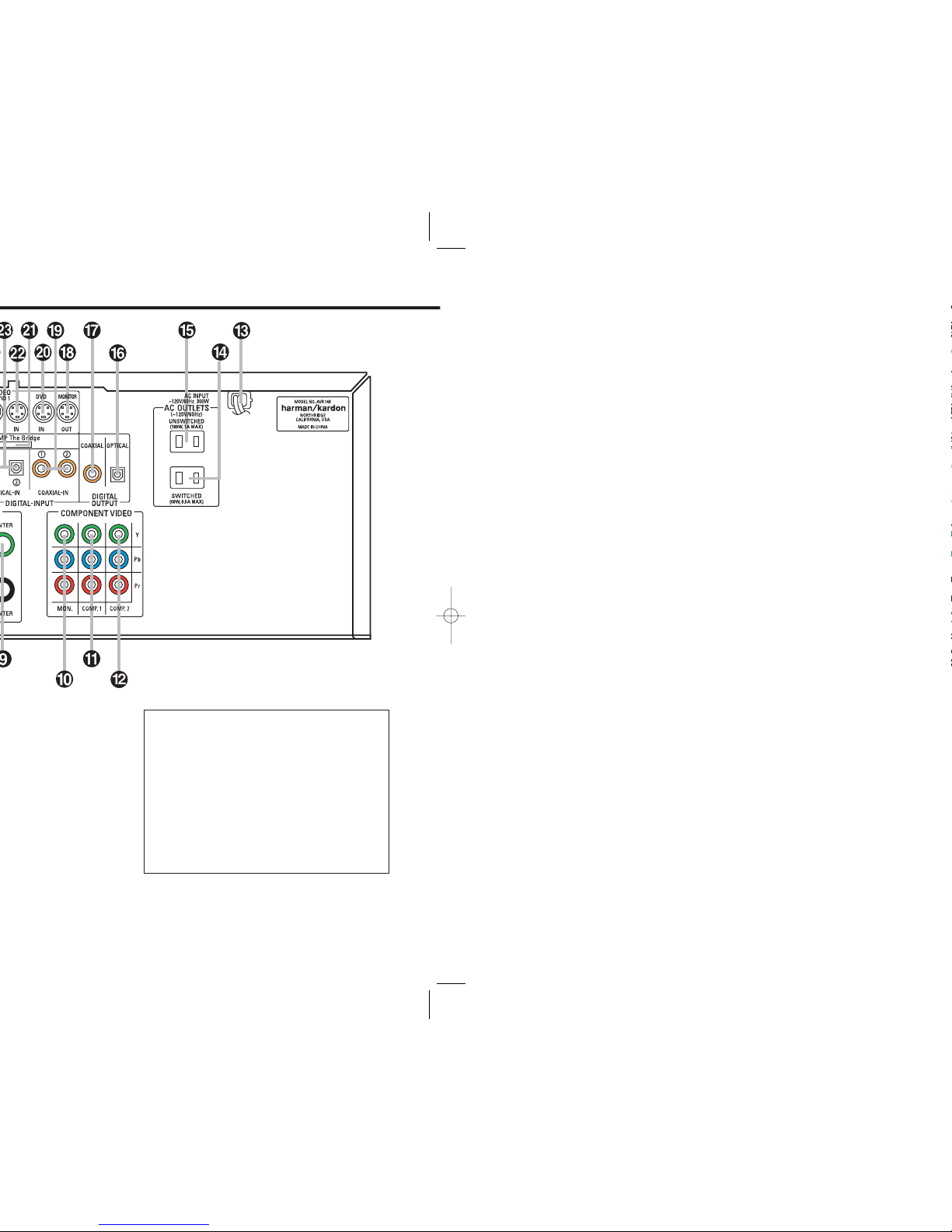

AVR 140 REAR-PANEL CONNECTIONS

NOTE: To assist in making the correct connections for

multichannel input, output and speaker connections, all

connection jacks and terminals are color-coded in

conformance with the latest CEA®standards as follows:

Front Left: White

Front Right: Red

Center: Green

Surround Left: Blue

Surround Right: Gray

Surround Back Left: Brown

Surround Back Right: Tan

Subwoofer: Purple

Digital Audio: Orange

Composite Video: Yellow

Component Video “Y”: Green

Component Video “Pr”: Red

Component Video “Pb”: Blue

¡FM Antenna Jack

™CD Audio Inputs

£Tape Outputs

¢Tape Inputs

∞Subwoofer Output

§Front Speaker Outputs

¶Surround Back Speaker Outputs

•Surround Speaker Outputs

ªCenter Speaker Outputs

‚Component Video Monitor Outputs

⁄Component Video 1 Inputs

¤Component Video 2 Inputs

‹AC Power Cord

›Switched AC Accessory Outlet

ﬁUnswitched AC Accessory Outlet

ﬂOptical Digital Audio Output

‡Coaxial Digital Audio Output

°S-Video Monitor Output

·Coaxial Digital Audio Inputs

aDVD S-Video Input

bDMP Connector

cVideo 1 S-Video Input

dOptical Digital Audio Inputs

eVideo 1 S-Video Output

fVideo 2 S-Video Input

g6/8-Channel Direct Inputs

hVideo Monitor Output

iDVD Audio/Video Inputs

jVideo 1 Audio/Video Inputs

kVideo 1 Audio/Video Outputs

UVideo 2 Audio/Video Inputs

VAM Antenna Terminals

The

Brid

g

eTM
