Harman Kardon AVR 240 Manuale utente

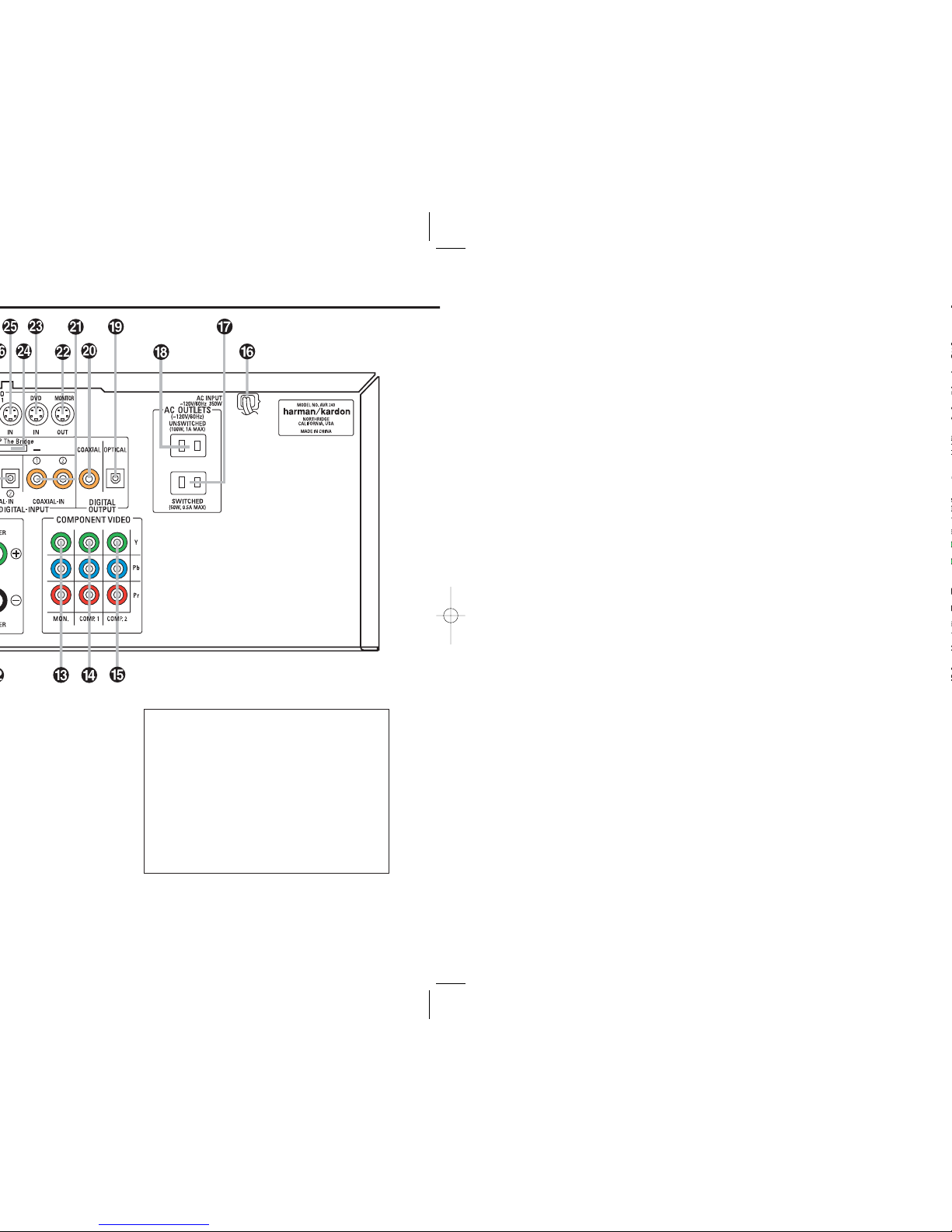

AVR 240 REAR-PANEL CONNECTIONS

NOTE: To assist in making the correct connections for

multichannel input, output and speaker connections, all

connection jacks and terminals are color-coded in

conformance with the latest CEA®standards as follows:

Front Left: White

Front Right: Red

Center: Green

Surround Left: Blue

Surround Right: Gray

Surround Back Left: Brown

Surround Back Right: Tan

Subwoofer: Purple

Digital Audio: Orange

Composite Video: Yellow

Component Video “Y”: Green

Component Video “Pr”: Red

Component Video “Pb”: Blue

¡FM Antenna Jack

™CD Audio Inputs

£Tape Outputs

¢Tape Inputs

∞Remote IR Input

§Remote IR Output

¶Preamp Outputs

•Subwoofer Output

ªFront Speaker Outputs

‚Surround Back Speaker Outputs

⁄Surround Speaker Outputs

¤Center Speaker Outputs

‹Component Video Monitor Outputs

›Component Video 1 Inputs

ﬁComponent Video 2 Inputs

ﬂAC Power Cord

‡Switched AC Accessory Outlet

°Unswitched AC Accessory Outlet

·Optical Digital Audio Output

aCoaxial Digital Audio Output

bCoaxial Digital Audio Inputs

cS-Video Monitor Output

dDVD S-Video Input

eDMP Connector

fVideo 1 S-Video Input

gOptical Digital Audio Inputs

hVideo 1 S-Video Output

iVideo 2 S-Video Input

j6/8-Channel Direct Inputs

kVideo 2 S-Video Output

UVideo 3 S-Video Input

VVideo Monitor Output

WDVD Audio/Video Inputs

XVideo 1 Audio/Video Inputs

YVideo 1 Audio/Video Outputs

ZVideo 2 Audio/Video Inputs

aVideo 2 Audio/Video Outputs

bVideo 3 Audio/Video Inputs

cAM Antenna Terminals

The

Brid

eTM

AVR240WebDiagrams1 10/13/05 12:49 PM Page 2
