Harvia Sentiotec Home combi Manuale utente

Version 07/19 Ident-Nr. Y05-0614

MONTAGE- UND GEBRAUCHSANWEISUNG

Deutsch

Saunaofen

Home combi

HOME-C60 / 1-050-408: Home combi 6,0 kW

HOME-C90 / 1-050-411: Home combi 9,0 kW

Inhaltsverzeichnis

1. Zu dieser Anleitung 4

2. Wichtige Hinweise zu Ihrer Sicherheit 5

2.1. Bestimmungsgemäßer Gebrauch 5

2.2. Sicherheitshinweise für den Monteur 6

2.3. Sicherheitshinweise für den Anwender 7

3. Produktbeschreibung 8

3.1. Lieferumfang 8

3.2. Zubehör 8

4.3. Produktfunktionen 8

4. Montage und Anschluss 8

4.1. Aufstellort und Fühlerposition 9

4.2. Sicherheitsabstände 9

4.4. Montage an der Kabinenwand 10

4.5. Anschlussplan für 400V 3N~ 12

4.6. Anschlussplan für 230V 1N~ 13

4.8. Verdrahtungsschemen 14

4.7. Elektrischer Anschluss 14

5. Inbetriebnahme 16

5.1. Steinebehälter füllen 16

5.2. Erstmaliges Aufheizen 17

6. Bedienung 18

6.1. Saunaofen bedienen 18

6.2. Finnischer Saunabetrieb 18

6.3. Kombi-Betrieb 19

7. Wartung 21

7.1. Längere Betriebspausen 21

7.2. Saunaofen reinigen 21

7.3. Saunasteine wechseln 22

7.4. Verdampferbehälter reinigen 22

7.5. Verdampferbehälter entkalken 23

8. Entsorgung 23

9. Problemlösung durch den Monteur 24

10.Technische Daten 25

11.Ersatzteile 26

Montage- und Gebrauchsanweisung S. 4/26

1.Zu dieser Anleitung

Lesen Sie diese Montage- und Gebrauchsanweisung gut durch und bewahren

Sie sie in der Nähe der Sauna auf. So können Sie jederzeit Informationen zu

Ihrer Sicherheit und zur Bedienung nachlesen.

Symbole in Warnhinweisen

In dieser Montage- und Gebrauchsanweisung ist vor Tätigkeiten, von denen eine

Gefahr ausgeht, ein Warnhinweis angebracht. Befolgen Sie diese Warnhinweise

unbedingt. So vermeiden Sie Sachschäden und Verletzungen, die im schlimmsten

Fall sogar tödlich sein können.

In den Warnhinweisen werden Signalwörter verwendet, die folgende Bedeutun-

gen haben:

GEFAHR!

Wenn Sie diesen Warnhinweis nicht beachten, sind Tod oder schwere

Verletzungen die Folge.

WARNUNG!

Wenn Sie diesen Warnhinweis nicht beachten, können Tod oder schwere

Verletzungen die Folge sein.

VORSICHT!

Wenn Sie diesen Warnhinweis nicht befolgen, können leichte Verletzun-

gen die Folge sein.

ACHTUNG!

Dieses Signalwort warnt Sie vor Sachschäden.

Andere Symbole

Dieses Symbol kennzeichnet Tipps und nützliche Hinweise.

Nicht abdecken! Bedienungsanleitung lesen

Sie nden diese Montage- und Gebrauchsanweisung auch im Download-

bereich unserer Webseite auf www.sentiotec.com/downloads.

Montage- und Gebrauchsanweisung S. 5/26

2.Wichtige Hinweise zu Ihrer Sicherheit

Der Saunaofen Home combi ist nach anerkannten sicherheits-

technischen Regeln gebaut. Dennoch können bei der Verwendung

Gefahren entstehen. Befolgen Sie deshalb die folgenden Sicher-

heitshinweise und die speziellen Warnhinweise in den einzelnen

Kapiteln.

2.1. Bestimmungsgemäßer Gebrauch

Der Home combi ist ein Saunaofen mit integriertem Verdampfer.

Der Home combi darf nur zur Erwärmung von Saunakabinen und

zur Erhöhung der Luftfeuchtigkeit in der Saunakabine verwendet

werden. Der Home combi darf nur in Kombination mit einer Sau-

nasteuerung ohne Fernstartfunktion verwendet werden.

Nur in Kombination mit der optional erhältlichen Sicherheitsabschal-

tung darf der Saunaofen Home combi auch mit einer Saunasteu-

erung, die über eine Fernstartfunktion verfügt, betrieben werden.

Nur in Kombination mit der optional erhältlichen Sicherheitsabschal-

tung darf der Saunaofen Home combi auch in öffentlichen Saunen

eingesetzt werden.

Jeder darüber hinausgehende Gebrauch gilt als nicht bestimmungs-

gemäß. Nicht bestimmungsgemäßer Gebrauch kann zur Beschä-

digung des Produkts, zu schweren Verletzungen oder Tod führen.

Montage- und Gebrauchsanweisung S. 6/26

2.2. Sicherheitshinweise für den Monteur

●Montage- und Anschlussarbeiten am Saunaofen dürfen nur im

spannungsfreien Zustand durchgeführt werden.

●Die Montage darf nur durch eine Elektrofachkraft oder eine ver-

gleichsweise qualizierte Person ausgeführt werden.

●Es ist bauseits eine allpolige Trennvorrichtung mit voller Abschal-

tung entsprechend der Überspannungskategorie III vorzusehen.

●Verwenden Sie zum Anschluss des Saunaofens ausschließlich

bis 150 °C temperaturbeständige Silikonleitungen.

●Installieren Sie nur einen Saunaofen in der Kabine. Der Sau-

naofen Home n darf nicht gemeinsam mit anderen Sauanöfen

in einer Saunakabine verwendet werden.

●Decken und Wände der Saunakabine sind aus harzarmen, unbe-

handelten oder thermisch behandelten Hölzern, z.B. nordischer

Fichte, Hemlock, Kiefer oder Tanne, oder aus Holzlagen-Werk-

stoffen herzustellen. Bei Verwendung von Holzlagen-Werkstoffen

ist darauf zu achten, dass deren Klebstoffe kein Formaldehyd

abgeben. Werden andere Werkstoffe als Holz in der Saunakabine

eingesetzt, müssen diese Materialien hitze- und korrosionsbe-

ständig sein und dürfen keine negativen Auswirkungen auf die

Gesundheit der Saunagäste haben.

●Die Höhe der Saunakabine muss mindestens 1,9 m betragen.

●Beachten Sie die Vorgaben zum Volumen und zur Belüftung der

Saunakabine in Kapitel 10. Technische Daten auf Seite 25.

●Beachten Sie beim Aufstellen des Saunofens die minimalen

Sicherheitsabstände (siehe Kapitel 4.2. Sicherheitsabstände).

●Beachten Sie auch die örtlichen Bestimmungen am Aufstellort.

●Bei Problemen, die in den Montageanweisungen nicht ausführ-

lich genug behandelt werden, wenden Sie sich zu Ihrer eigenen

Sicherheit an Ihren Lieferanten.

Montage- und Gebrauchsanweisung S. 7/26

2.3. Sicherheitshinweise für den Anwender

●Das Gerät darf nicht von Kindern unter 8 Jahren verwendet

werden.

●Das Gerät darf von Kindern über 8 Jahren, von Personen mit

verringerten psychischen, sensorischen oder mentalen Fähig-

keiten und von Personen mit Mangel an Erfahrung und Wissen

unter folgenden Bedingungen verwendet werden:

– wenn sie beaufsichtigt werden.

– wenn ihnen die sichere Verwendung gezeigt wurde und sie

die Gefahren, die entstehen können, verstehen.

●Kinder dürfen nicht mit dem Gerät spielen.

●Kinder unter 14 Jahren dürfen das Gerät nur reinigen, wenn sie

beaufsichtigt werden.

● Wenn Sie unter dem Einuss von Alkohol, Medikamenten oder

Drogen stehen, verzichten Sie aus gesundheitlichen Gründen

auf das Saunabad.

●Nehmen Sie den Saunaofen niemals ohne Saunasteine in Be-

trieb, da dies Brände verursachen kann.

●Stellen Sie sicher, dass keine brennbaren Gegenstände auf dem

Saunaofen liegen, bevor Sie die Saunasteuerung einschalten.

●Heizen Sie VOR dem ersten Saunabad den Saunaofen für eine

halbe Stunde auf. Halten Sie sich während dieser Zeit NICHT in

der Saunkabine auf. Lüften Sie anschließend die Saunakabine

gut durch (siehe 5.2. Erstmaliges Aufheizen auf Seite 17).

●Berühren Sie niemals den Saunaofen während des Betriebs.

Die Oberäche des Saunaofens und die Saunasteine werden

sehr heiß.

●Bei Problemen, die in der Gebrauchsanweisung nicht ausführ-

lich genug behandelt werden, wenden Sie sich zu Ihrer eigenen

Sicherheit an Ihren Lieferanten.

Zubehör Artikelnummer

Abschaltwippe SFE-350400 / 1-045-583

Montage- und Gebrauchsanweisung S. 8/26

3.Produktbeschreibung

3.1. Lieferumfang

●Saunaofen

●Montage- und Gebrauchsanweisung

3.2. Zubehör

4.3. Produktfunktionen

●Finnischer Saunabetrieb: üblicherweise 80 bis 100 °C; ca. 10 % rel. Luft-

feuchte

●Kombi-Betrieb (nur in Kombination mit einer Kombi-Steuerung): ca. 40 bis

65° C, 35 % bis ca. 70 % Luftfeuchte. Die maximal zulässige Luftfeuchte sinkt

mit steigender Temperatur.

4.Montage und Anschluss

Berücksichtigen Sie folgende Punkte beim Aufstellen und beim Anschluss des

Saunaofens:

●Der elektrische Anschluss darf nur durch eine Elektrofachkraft oder eine

vergleichsweise qualizierte Person ausgeführt werden.

●Es ist bauseits eine allpolige Trennvorrichtung mit voller Abschaltung entspre-

chend der Überspannungskategorie III vorzusehen.

●Der Saunaofen Home n ist ein Wandofen. Der feste Sitz des Ofens auf der

Montageleiste ist vor der Inbetriebnahme zu überprüfen.

WARNUNG!

Stromschlag-Gefahr

●Führen Sie Montage- und Anschlussarbeiten am Saunaofen nur im

spannungsfreien Zustand durch.

min 900

min 40

150

min 1900

min 150

530

390 405

100

Montageanweisung – nur für Fachpersonal S. 9/26

4.1. Aufstellort und Fühlerposition

Montieren Sie den Ofen mittig vor die Lufteintrittsöffnung an der Kabinenwand.

Halten Sie dabei die in Abb.1 angegebenen Sicherheitsabstände zur Kabinen-

wand ein.

Montieren Sie den Temperaturfühler mit Übertemperatur-Sicherung an der Ka-

binenwand oberhalb der Mitte des Saunaofens. Halten Sie einen Abstand von

15 cm zur Kabinendecke ein. Beachten Sie die Angaben in der Montageanleitung

der Saunasteuerung.

4.2. Sicherheitsabstände

Beachten Sie die in der Abb.1 angegebenen minimalen Sicherheitsabstände.

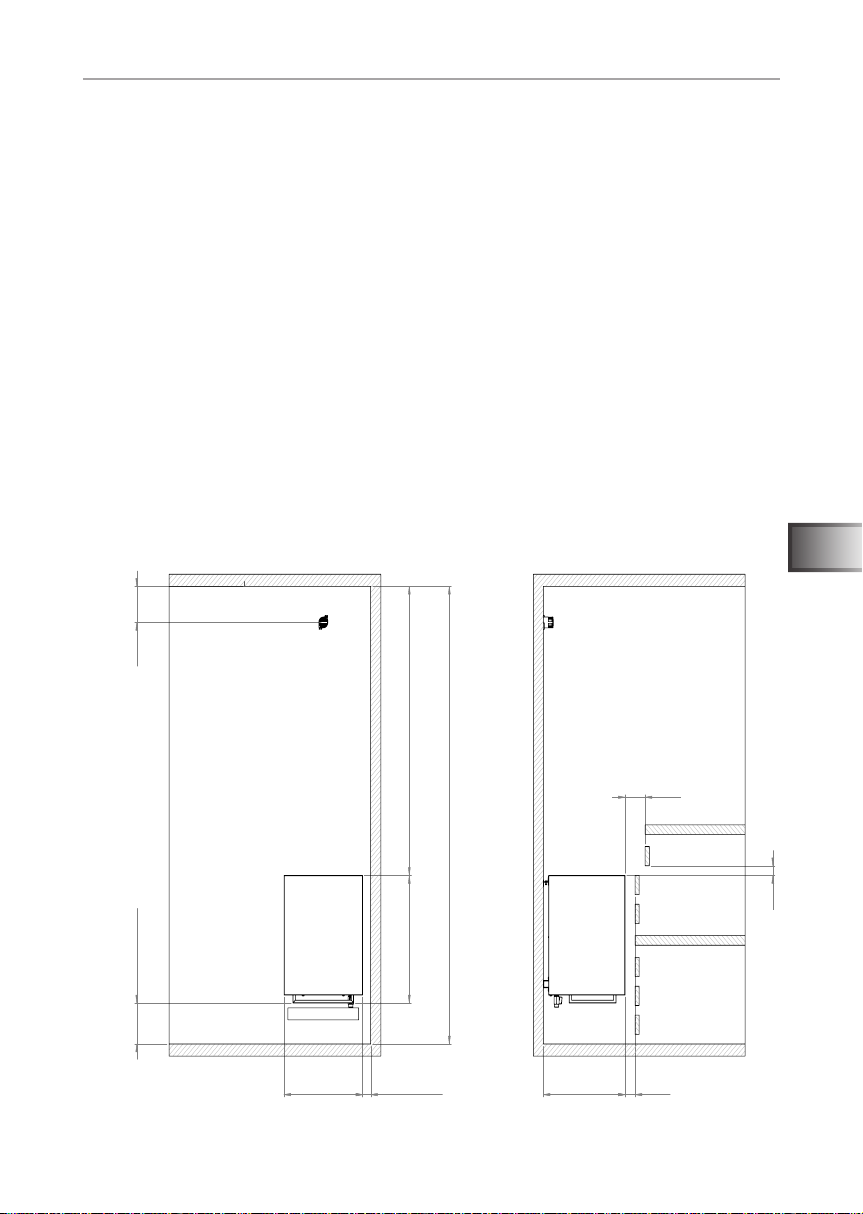

Abb.1 Sicherheitsabstände

Home combi 6,0 kW und 9,0 kW

(HOME-C60 / HOME-C90)

Maße in mm

Montageanweisung – nur für Fachpersonal S. 10/26

4.4. Montage an der Kabinenwand

Beachten Sie die Abb. 1, Abb. 2, Abb. 3 und Abb. 4 (Seite 9, 10, 11).

1. Befestigen Sie die Montageleiste 1waagrecht mit den beiliegenden Holz-

schrauben 2an der Wand. Beachten Sie dabei die Mindestabstände des

Ofens in Abb. 1.

2. Hängen Sie den Ofen 3von oben nach unten an der Montageleiste ein.

Achten Sie dabei auf den bündigen Sitz des Ofens.

3. Sichern Sie den Ofen 3mittels beiliegender Sicherungsschraube 4auf

der Montageleiste 1.

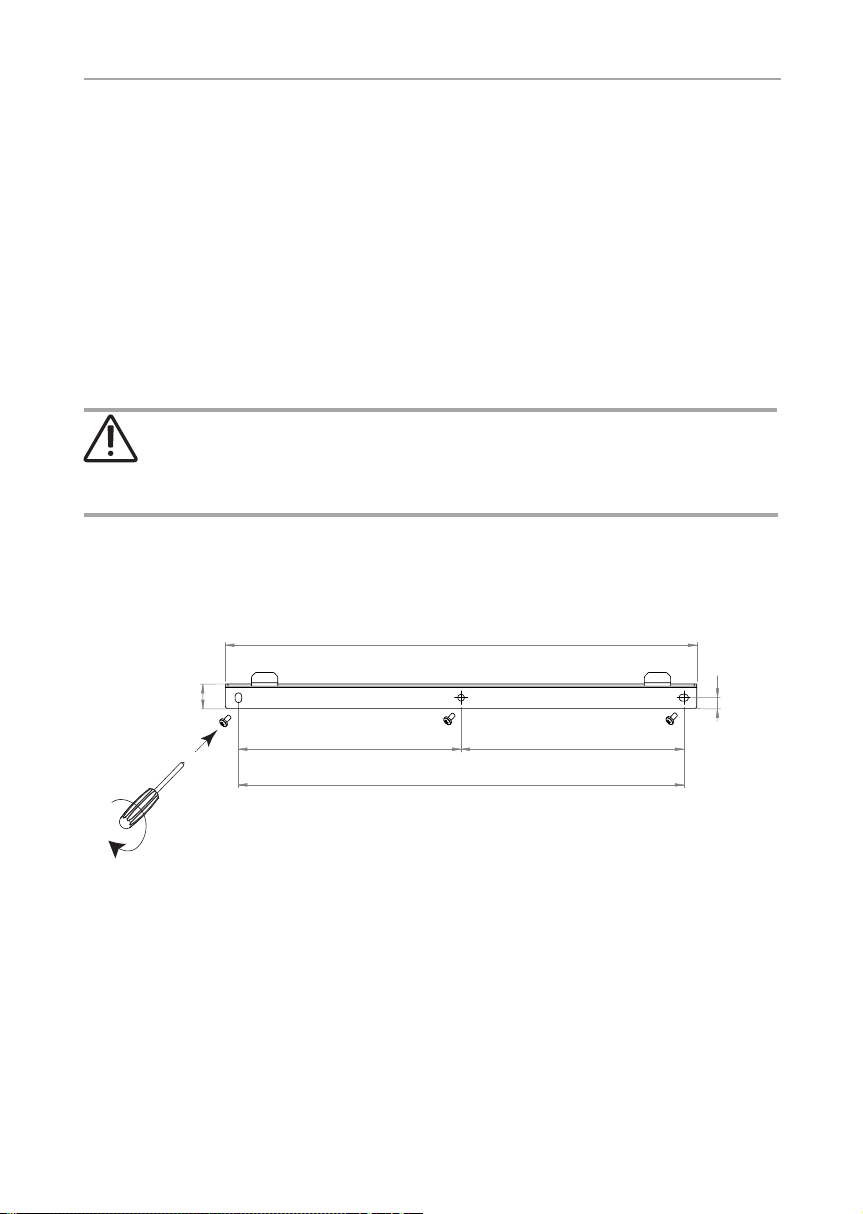

Abb.2 Montageleiste Home combi

Maße in mm

WARNUNG!

Brandgefahr

●Um den Ofen zu xieren und gegen Verrutschen zu sichern, be-

festigen Sie diesen mit der beiliegenden Sicherungsschraube 4.

160 160

360

320
