Harvia Corner Large Manuale utente
Version 01/21 Y05-0862
ASENNUSOHJE
Suomi
FI
SV
EN
DE
FR
NL
PL
RU
Elementtisauna
VARIANT VIEW
Corner
S1616CV
160 x 160 x 204 cm
Corner Large
S2020CV
202 x 157 x 204 cm
Sisällysluettelo
1. Asennuksen valmistelu 3
1.1. Tarvittavat työkalut 4
1.2. Huolto ja puhdistus 5
1.3. Hävittäminen 5
1.4. Osaluettelo Corner S1616CV ja Corner Large S2020CV 6
2. Pohjapiirros 8
2.1. Variant View Medium S1620CV 8
2.2. Variant View Large S2020CV 8
3. Saunan asennus 9
3.1. Saunan seinien asennus 9
3.2. Löylyhuoneen seinien asennus 9
3.3. Kattoelementtien asennus 9
3.4. Lauteiden asennus 9
3.5. Lasielementtien asennus 10
3.6. Otsalautojen asennus 10
3.7. Nurkkalistojen asennus 10
3.8. Reikä sähköjohdolle 10
3.9. Valon asennus 10
Asennuskuvat (viime kielen mukaan) 11
FI
Asennusohje s. 3/10
1. Asennuksen valmistelu
Lue nämä asennusohjeet huolellisesti ja säilytä niitä saunan lähellä. Näin voit
lukea tuotetiedot milloin tahansa.
Tärkeitä ohjeita:
●Ennen töiden aloittamista tarkasta osaluettelon mukaisesti, että kaikki yksit-
täiset osat ovat lähetyksessä mukana. Jos jokin yksittäinen osa puuttuu, ota
viimeistään kahden viikon kuluessa yhteyttä saunan toimittajaan.
●Tilan, johon sauna asennetan, tulee olla kuiva ja ilmanvaihdon tulee olla
asianmukainen.
●Lattian on oltava vaakasuora ja tasainen, mieluiten kivi- tai laattalattia.
●Saunan asennustyöt edellyttävät, että tilan korkeus on vähintään 230 cm.
●Etäisyyden seiniin tulee olla vähintään 5 cm.
●Saunan sisällä käytettäviä puuosia ei saa käsitellä kyllästysaineilla.
●Asennukseen tarvitset apumiehen.
●Puu on luonnontuote, joka voi hyvästä säilytyksestä huolimatta turvota, kutis-
tua tai muuttaa muotoaan. Tästä syystä on mahdollista, että asennuksessa
voidaan tarvita hieman voimaa.
●Kaikki ruuviliitokset tulee esiporata.
Huomio!
Vain sähköalan ammattilainen tai vastaavan pätevyyden omaava henkilö
saa kytkeä sähköliitännät.
Nämä asennusohjeet löydät myös Internet-sivujemme asiakaspalveluosi-
osta osoitteesta www.harvia..
Asennusohje s. 4/10
60 cm
80 cm
100 cm

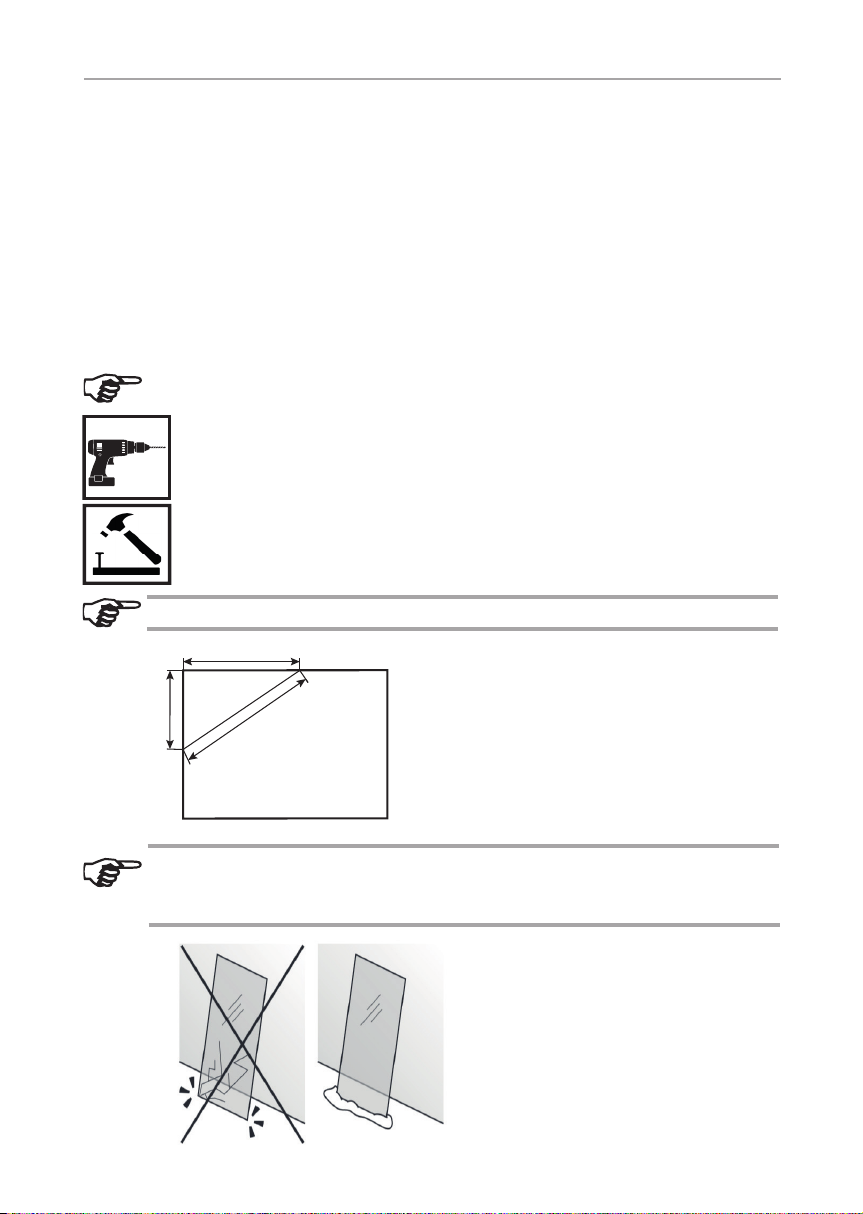

Suoran kulman tarkastus:
Käsittele lasia varoen: Varo erityisesti lasin reunoja - karkaistu lasi voi
särkyä iskusta pieniksi sirpaleiksi. Laita suojapehmuste (esim. pakkaus-
pahvi) lasin reunan alle.
1.1. Tarvittavat työkalut
●Vasara ja puinen apukappale tai kumivasara
●Akkuporakone ristipääruuvi- ja torx-kärjillä
●Rullamitta
●Poranterät, joiden halkaisija on 3 mm, 10 mm, 20 - 30 mm
(saunan kiukaan sähköjohdoille)
●Vatupassi
●Kuusiokoloavain 1,5 mm
●Puukko
●A-tikkaat
Tällä symbolilla merkitään vinkit ja hyödylliset ohjeet.
Esiporaus
Naulaus
FI
Asennusohje s. 5/10
1.2. Huolto ja puhdistus
●Sauna tulisi puhdistaa kostealla liinalla. Käytä vain lämmintä vettä - ei puh-
distusaineita.
●Jos sauna on pidempään käyttämättä, suosittelemme löylyhuoneen lämmit-
tämistä kerran kuussa.
Pihkataskut eivät ole reklamaatioperuste. Kuusipuussa voi esiintyä
pihkataskuja, eikä lajittelun yhteydessä ole mahdollista havaita, missä
syvyydessä niitä on.
Jos pihkataskut sijaitsevat aivan pinnan alla, ne rikkoutuvat lämmön
vaikutuksesta ja ”vuotavat” ulos.
Ulos valuneen pihkan voi poistaa asetoniin kostutetulla liinalla. Jos muo-
dostuu vain pihkapisaroita, anna niiden kovettua ja kaavi ne sitten va-
rovasti pois veitsellä.
1.3. Hävittäminen
●Hävitä pakkausmateriaali voimassaolevien määräysten mukaisesti.
●Laiteromussa on kierrätettäviä materiaaleja, mutta myös haitallisia
aineita. Älä siis missään tapauksessa hävitä laiteromua sekajätteen
mukana, vaan hävitä laite paikallisten voimassa olevien määräysten
mukaisesti.
Asennusohje s. 6/10
1.4. Osaluettelo Corner S1616CV ja Corner Large S2020CV
Nimitys Kpl Mitta mm Kpl Mitta mm
S1616CV S2020CV
Alaohjauspuu
Alaohjauspuu 2 587x68x44 1 1012x68x44
Alaohjauspuu 1 1567x68x44 1 1992x68x44
Alaohjauspuu, tuuletusaukko 1 1567x68x44 1 1947x68x44
Seinäelementit
Seinäelementit 510 2 1900x510x75
Seinäelementit 935 2 1900x935x75 3 1900x935x75
Sähköelementti 510 1 1900x510x75
Sähköelementti 935 1 1901x935x75
Tuuletuselementti 510 1 1900x510x75
Tuuletuselementti 935 1 1900x935x75
Nurkkatolpat
Nurkkatolppa A 1 1949x85x45
Nurkkatolppa E 1 1949x83x75
Nurkkatolppa EP 1 1949x83x75
Nurkkatolppa F 1 1949x95x69
Nurkkatolppa C 1 1949x93x84
Nurkkatolppa D 1 1949x93x84
Nurkkatolppa G 1 1900x92x91 1 1900x92x91
Nurkkatolppa H 2 1900x92x71 1 1900x92x79
Kattoelementit
Kattoelementti 1 1597x602x64 1 2022x1027x64
Kattoelementti 1 1597x995x64 1 2022x968x64
Yläohjauspuu 1 1566x45x32 1 1947x45x32
Yläohjauspuu 1 1522x45x32 1 1984x45x32
Yläohjauspuu 1 459x45x32 1 996x45x32
Yläohjauspuu 1 541x45x32
Otsalauta 2 1635x95x15 1 1183x95x15
Otsalauta 1 1383x95x15 1 1018x20x20
Otsalauta 2 657x95x15 1 1018x20x20
Otsalauta 657x95x15 1 1018x20x20
Otsalauta 1 1018x20x20
FI
Asennusohje s. 7/10
Nimitys Kpl Mitta mm Kpl Mitta mm
S1616CV S2020CV
Nurkkalistat
Nurkkalistat kattoon, sisäpuoli 2 1443x18x15 1 1868x18x15
Nurkkalistat kattoon, sisäpuoli 1 1420x18x15 1 1848x18x15
Nurkkalistat kattoon, sisäpuoli 2 543x18x15 2 966x18x15
Seinänurkkalista, sisäpuoli 2 1018x20x20
Ulkonurkkalaudat 3 1900x80x15 2 1900x80x15
Ulkonurkkalaudat 2 1900x67x15 1 1900x67x15
Ulkonurkkalaudat 1 1900x65x15 1 1900x65x15
Lasiseinä
Alumiini-U-proili 2 317x22x12 1 929x22x12
Alumiini-U-proili 2 309x22x12
Lasi 2 1939x327x8 2 1939x319x8
Lasi 1 1939x939x8
Lasiovi 1 1897x600x8 1 1897x600x8
Rakolista lasioven päälle 1 610x25x8 1 610x25x8
Ovenkahvasarja 1 300x158x30 1 300x158x30
Oven saranat 2 2
Ovimagneetti / peitelevy 1 1
Sisustusosat
Ylälaude 1 1440x500x90 1 1865x600x90
Ylälaude 1 500x345x90 1 709x500x90
Alalaude 1 1865x400x90
Lauteen päätytuki 1 1090x510x90 1510x1090x90
Välisuoja 1 1795x42x402
Selkänoja 1 700x500x450 1 1828x42x270
Selkänoja 1 1370x402x42 1 1247x42x270
Laudetukipuut 1 1400x270x42 1 495x29x90
Laudetukipuut 1 782x270x42 2 950x29x90
Laudetukipuut 1 495x90x29
Laudetukipuut 1 700x90x29
Lisävarusteet
Tuuletusluukku 1 260x87x20 1 260x20x87
Valaisin 1 200x100x65 1 200x65x100
Asennusmateriaali (ruuvit ja naulat) 1 1
Asennusmateriaali (kulmaraudat) 12 40x40x40 12 40x40x40
Pultti M10 x 120 kulmalauteeseen 2 80x10x10 2 80x10x10
Asennusmateriaali (säätötassut) 2 2
Multiclip-kiinnikkeet 12 12
Asennusohje 1 1
Asennusohje s. 8/10

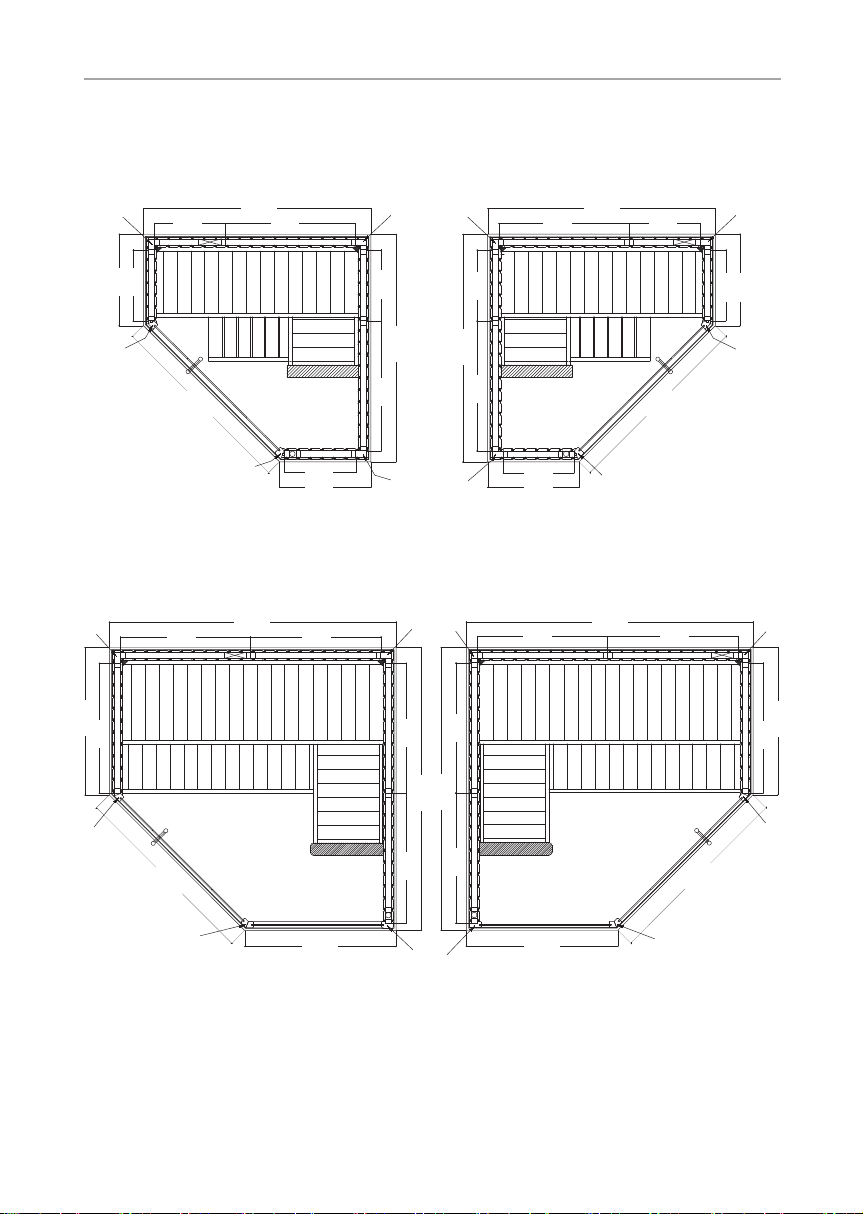

2. Pohjapiirros
2.1. Variant View Medium S1620CV
2.2. Variant View Large S2020CV
H
C
D
1383
510 935
1635
1635
935 510
510
657
657
510
HG1635
HC
D
657
1383
Variant View Corner Large
935 510
1635
510
657
510
935 510
HG
A
F
HG
1088
1376
E
2060
935 935
2033
935 935
1059
935
A
F
H
G
1088
1376
E
2033
935 935
2060
935 935
1059
935
G
H
A
510
1635
935 G
G G
A
H
HH
HH
DD
CC
E E
F
F
510
510
510
510
510
510
510
935
935
935
1635
1635
1635
1635
1635
657
657
657
657
935 935 935 935
935
935
935
935
935
935
2060 2060
2033
2033
1059
1059
1376
1376
1088 1088
FI
Asennusohje s. 9/10
3. Saunan asennus
3.1. Saunan seinien asennus
Aloita alaohjurikehikosta ja ruuvaa se kokoon kulmista. Työnnä lattiakehys sau-
nan lopulliseen paikkaan.
3.2. Löylyhuoneen seinien asennus
Aloita seinäelementtien asennus tuuletuselementistä ja ruuvaa se kiinni kulma-
tolppaan (G, H). Muut seinäelementit yhdistyvät toisiinsa paneelien pontilla ja ne
kiinnittyvät paikalleen, kun yläohjauspuut asennetaan. Tarkasta suorakulmaisuus
(katso vinkki sivulta 4).
Asenna Multiclip-kiinnikkeet seinäelementtien otsapuolelle ja nurkkatolppiin (C,
D, E(EP), F). Varmista tällöin, että Multiclip-kiinnikkeet ovat oikeassa asennossa:
kulmatolpat työnnetään ylhäältä alas seinäelementtien päälle.
Asenna tuuletusluukku.
3.3. Kattoelementtien asennus
Aseta kattoelementit paikoilleen ja ruuvaa ne kiinni löylyhuoneen seiniin. Huomaa
johtoaukko. Lasiseinän lista täytyy mahdollisesti asentaa vastakkaiselle puolelle.
3.4. Lauteiden asennus
Laudetukipuiden asennus sivuseinäelementteihin. Kulmalaude kiinnitetään lau-
teeseen M10 x 120 - pulteilla. Ruuvaa säätötassut päätytukeen. Kiinnitä päätytuki
kulmalauteeseen kääntämällä salpa ylös ja ruuvaa päätytuki kiinni sivuseinään.
Välisuojan ja selkänojan asennus.
HUOMIO!
Noudata pohjapiirroksia sivulla 8 ja sekä kuvia sivulta 11 alkaen (viimei-
sen kielen jälkeen).
Varmista, että seinäelementtien ulko- ja sisäpuoli tulevat oikein päin.
Huomaa tuuletuselementin paikka. Sen täytyy sijaita viistosti kiuasta
vastapäätä.
Asennusohje s. 10/10
3.5. Lasielementtien asennus
Asenna alumiiniset U-proilit lasielementteihin ja laita lasielementit paikoilleen.
Huomaa, että oven aukeamissuunta määritetään asennettaessa lasielementti,
jossa on saranoiden reiät.
Lasioven yläpuolisen rakolistan asennus.
Varmista oven heloja kiinnittäessäsi, että ovi avautuu ulospäin.
Ruuvaa kumpikin ovihela ensin kiinni kiinteään lasielementtiin. Varmista tällöin,
että helat ovat suorassa. Suorita suuntaus säätämällä / kääntämällä kumpaakin
muovikappaletta.
Oven kahvat ruuvataan sisältä kiinni toisiinsa. Laita teräskahvaan muoviset prikat
Ovimagneetin peitelevyn asennus.
3.6. Otsalautojen asennus
Asenna otsalautoihin kulmaraudat. Ruuvaa sitten otsalaudat kiinni kattoelementtiin.
3.7. Nurkkalistojen asennus
Kiinnitä ”nurkkalistat kattoon”, ”Seinänurkkalistat sisäpuolelle” ja ”ulkonurkkalaudat
ulkopuolelle” nauloilla.
3.8. Reikä sähköjohdolle
3.9. Valon asennus
Huomaa, että oven aukeamissuunta määritetään asennettaessa lasiele-
mentti, jossa on saranoiden reiät.
Liimaa alumiiniset U-proilit silikonilla tai asennusliimalla kiinni lattiaan.
