MONTAGEANLEITUNG

Deutsch

Massivsauna

WELLFUN

MINI

145 x 145 x 204 cm

Montageanleitung S. 2/20

Montage Vorbereitung

Lesen Sie diese Montageanleitung gut durch und bewahren Sie sie in der Nähe

der Sauna auf. So können Sie jederzeit Produktinformationen nachlesen.

Wichtige Hinweise:

●Kontrollieren Sie, bevor Sie mit der Arbeit beginnen, anhand der Stückliste,

ob alle Einzelteile auch tatsächlich mitgeliefert wurden. Sollten Einzelteile

ausnahmsweise fehlen, benachrichtigen Sie spätestens 14 Tage nach Erhalt

der Kabine Ihren Händler.

●Der Raum, in dem die Saunakabine montiert wird, muss trocken sein und

eine entsprechende Luftzirkulation gewährleisten.

●Der Fußboden muss waagrecht und eben sein, bevorzugt Stein- oder Fliesen-

boden.

●Für die Montagearbeiten der Kabine wird eine Mindestraumhöhe von 230 cm

benötigt.

●Es muss ein Wandabstand von mindestens 5 cm eingehalten werden.

●Die Innen zu verwendenden Holzteile dürfen nicht mit Imprägniermittel be-

handelt werden.

●Für die Montage benötigen Sie einen Helfer.

●Holz ist ein Naturprodukt, das trotz guter Lagerung aufquellen, schwinden

oder sich verziehen kann. Aus diesem Grund kann es vorkommen, dass bei

der Montage etwas Kraft aufgebracht werden muss.

●Alle Verschraubungen müssen vorgebohrt werden.

Achtung!

Der Elektroanschluss darf nur durch eine Elektrofachkraft oder eine ver-

gleichsweise qualizierte Person ausgeführt werden.

Sie nden diese Montageanleitung auch im Downloadbereich unserer

Webseite auf www.sentiotec.com/downloads.

Montageanleitung S. 3/20

60 cm

80 cm

100 cm

Dieses Symbol kennzeichnet Tipps und nützliche Hinweise

Vorbohren

Ablängen auf Naturmaß mit Feinsäge

Überprüfung des rechten Winkel:

Vorsichtiger Umgang mit Glas: Besondere Vorsicht gilt den Glaskanten -

Gehärtetes Glas kann bei Stößen in kleine Scherben zerspringen. Legen

Sie ein Schutzpolster (z.Bsp.: Verpackungs-Karton) unter die Glaskante.

Benötigtes Werkzeug

●Hammer und Beilageholz oder einen Gummihammer

●Akkuschrauber mit Bits für Kreuzschrauben und Torx

●Rollmaßband

●Bohrer mit Durchmesser 3 mm, 10 mm, 20 - 30 mm (für Stromkabel Saunaofen)

●Wasserwaage

●Innensechskant-Schlüssel 1,5 mm

●Universalmesser

●Leiter

Montageanleitung S. 4/20

Wartung und Reinigung

●Die Sauna sollte mit einem feuchten Tuch gereinigt werden. Verwenden Sie

nur warmes Wasser - keine Reinigungsmittel.

●Wird die Sauna längere Zeit nicht benutzt, empfehlen wir, die Kabine einmal

im Monat aufzuheizen.

Harzgallen sind kein Reklamationsgrund. Da in Fichtenholz immer wieder

Harzgallen vorkommen und man beim Aussortieren nicht erkennen kann

in welcher Tiefe diese sich benden.

Wenn diese knapp unter der Oberäche sind brechen sie bei Hitzeent-

wicklung auf und „bluten“ aus.

Das ausgelaufene Harz kann man mit einem Aceton gedrängtem Lappen

entfernen. Wenn lediglich Harztropfen entstehen, lassen Sie diese aus-

härten und schaben sie anschließend mit einem Messer vorsichtig ab.

Entsorgung

●Entsorgen Sie die Verpackungsmaterialien nach den gültigen Ent-

sorgungsrichtlinien.

●Altgeräte enthalten wiederverwendbare Materialien, aber auch

schädliche Stoffe. Geben Sie Ihr Altgerät deshalb auf keinen Fall

in den Restmüll, sondern entsorgen Sie das Gerät nach den örtlich

geltenden Vorschriften.

Montageanleitung S. 5/20

2 Bodenrahmen 144 x4 x 8 cm

2 Bodenrahmen 88,5 x 8 x 9 cm

5 Wandelemente 193 x 44 x 4 cm

1 Lüftungselement 193 x 44 x 4 cm

3 Wandelemente 193 x 36 x 4 cm

1 Elektroelemente 193 x 36 x 4 cm

3 Ecksteher 90° 193 x 6 x 6 cm

2 Ecksteher 45° mit Multiclip 193 x 6 x 6 cm

1 Dachelement 134 x 45 x 4 cm

1 Dachelement 134 x 44 x 4 cm

1 Dachelement 122,2 x 45 x 4 cm schräg

2 Dachauageleisten 136 x 4 x 4 cm

2 Dachauageleisten 1 x 45°, 182 x 4 x 4 cm

1 Dachauageleisten 2 x 45°, 89,7 x 4 x 4 cm

1 Dachabdeckleisten 136 x 4 x 1,2 cm

1 Dachabdeckleisten 132 x 4 x 1,2 cm

2 Dachabdeckleisten 1 x 45°, 81,4 x 4 x 1,2 cm

1 Dachabdeckleisten 2 x 45°, 82,8 x 4 x 1,2 cm

2 Bankauageleisten 56 x 4 x 4 cm

2 Bankauageleisten 76 x 4 x 4 cm

2 Montageleiste für Banksichtblende 26x4x4cm

1 Bänke 135 x 60 x 10 cm

1 Bänke 135 x 31 x 10 cm

1 Rückenlehne 135 x 27,5 x 2 cm

1 Banksichtblende 135 x 34 x 2 cm

1 Ofenschutzgitter

1 Bodenrost

1 Kopfstützen 34 x 25 x 7 cm

1 Lampenschutz 38 x 32 x 4 cm

1 Lüftungsschieber 52 x 14 x 1,5 cm

1 Türstock schwellenlos 202 x 72 x 4 cm

1 Glastüre 191,5 x 59 x 0,8 cm

2 Dachranzleiste 1 x 22,5°, 90 x 4 x 2 cm

1 Dachranzleiste 2 x 22,5°, 86 x 4 x 2 cm

1 Dachrahmenleiste 4 x 2 x 201 cm

5 Abdeckleisten innen 200 x 2,5 x 1 cm

1 Türgriff-Set Holz/Holz

1 2 Türbänder 3308

1 Türmagnet, Überschubblech

1 Saunaleuchte

24 Abdeckkappen

1 Fremde Feder 200 x 2,6 x 1,2 cm

1 Silikonkabel 3 lfm. 5 x 2,5 mm²

1 Silikonkabel 3 lfm. 3 x 1,5 mm²

1 Montagematerialset

1 Montageanleitung

Die Stückliste dient auch als Reklamationsbogen!

Stückliste WELLFUN MINI

Montageanleitung S. 6/20

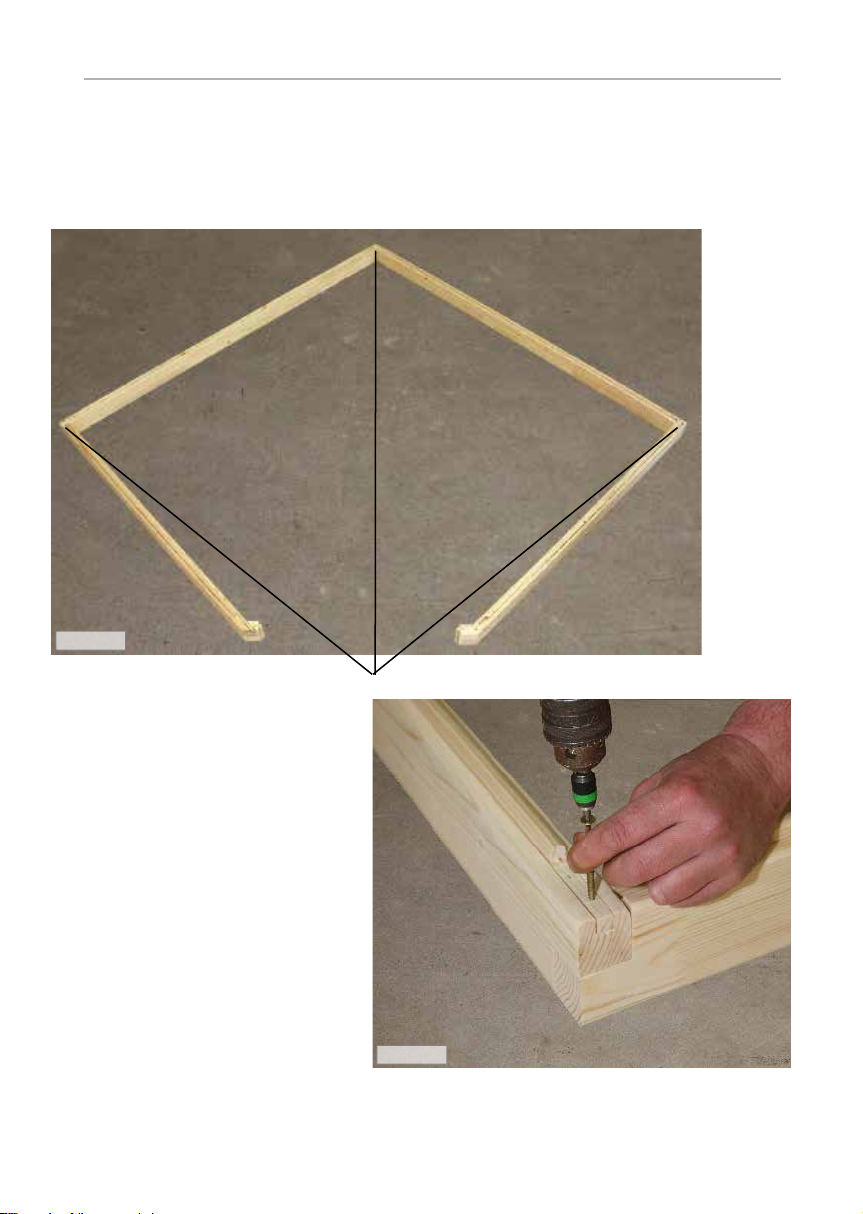

Abb 1.2

Abb 1.1

3 Stk. Schrauben 4 x 70 mm

144 cm

88,5 cm

Montageanleitung S. 7/20

Abb 1.3

Abb 1.4

Schrauben 6 x 120 mm

Abb 1.5

Montageanleitung S. 8/20

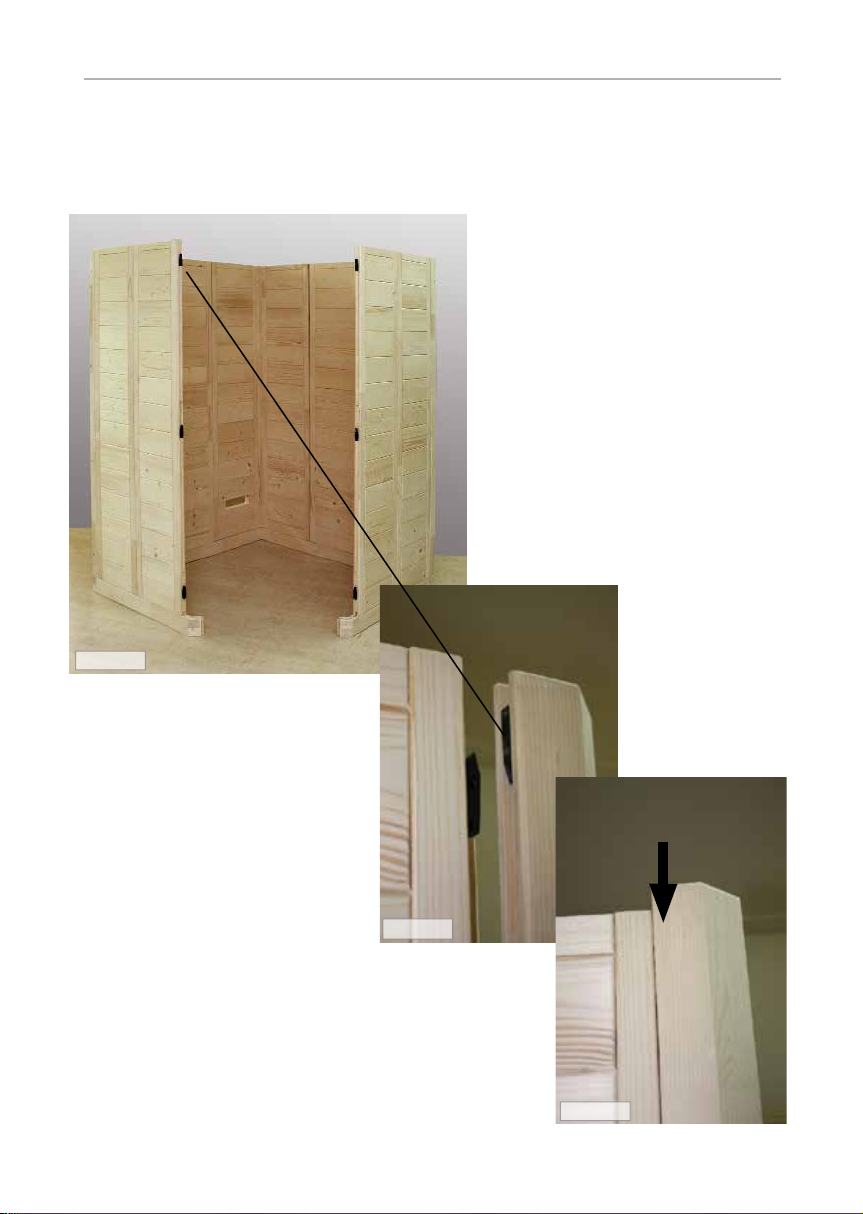

Abb 1.6

Abb 1.7

Abb 1.8

Montageanleitung S. 9/20

Abb 1.11

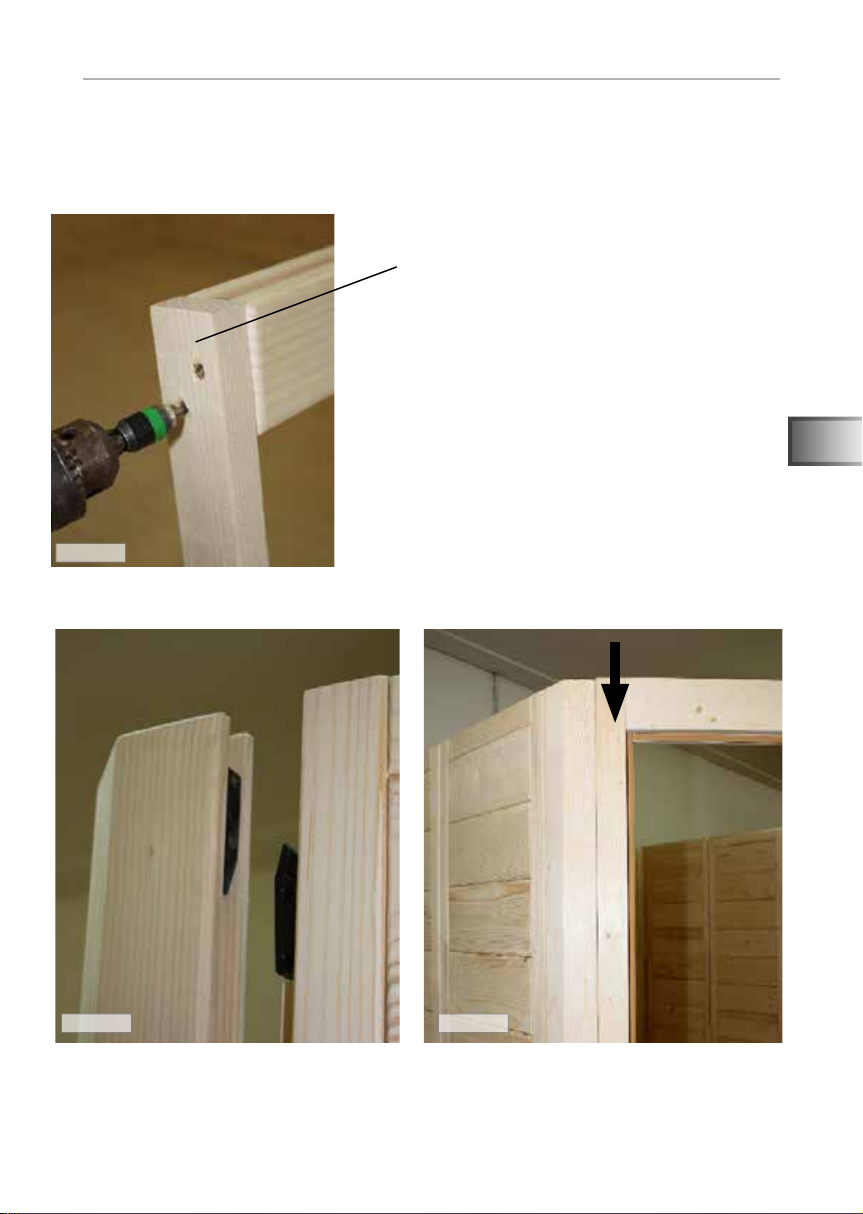

Transportleiste vom Türstock entfernen

Abb 1.9

Abb 1.10

Montageanleitung S. 10/20

12 Stk. Schrauben 4 x 70 mm

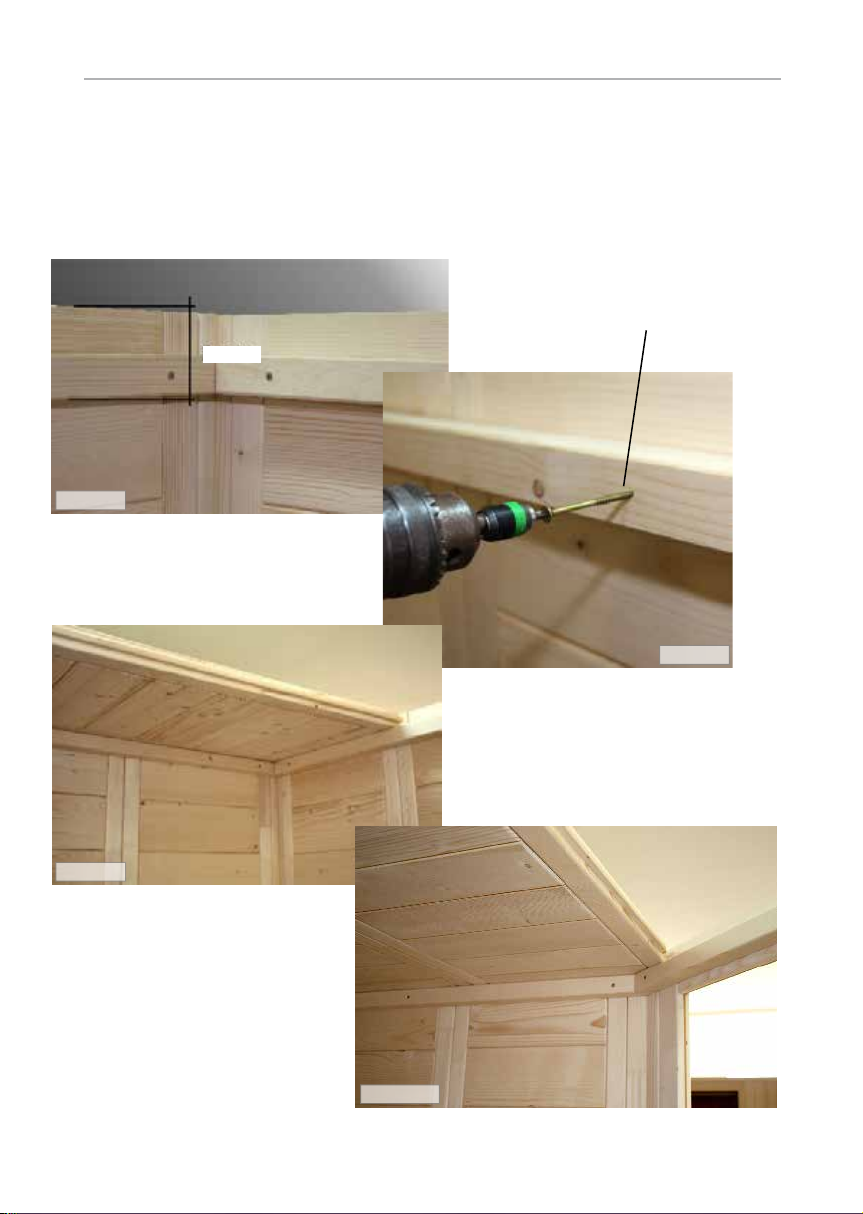

Dachauageleisten - bitte oberhalb der Türe beginnen

Abb 1.13

Abb 1.12

Abb.1.14

Abb 1.15

8 cm
