HASE LIMA Manuale utente
Lima ·Sila ·Sila Plus
Bedienungsanleitung
Manuel d‘utilisation
Istruzioni per l‘uso
Operating instructions
Bedieningshandleiding
1
R3_01/2017
Deutsch S. 4 - 15
Français P. 16 - 25
Italiano P. 26 - 35
English P. 36 - 45
Nederlands P. 46 - 55
4
Das wünschen wir Ihnen
mit Ihrem Kaminofen:
Freude am Feuer, Zeit zum
Genießen, gemütliche Stunden.
Wir von Hase
5
Inhalt Seite
1. Allgemein.................................................... 5
1.1 DenitionderWarnhinweise............ 5
2. Bedienungselemente ................................... 6
3. Sicherheitsabstände .................................... 7
4. Mehrfachbelegungbeiraumluftunab-
hängigerBetriebsweise................................ 8
5. BrennstoffmengeundWärmeleistung........... 8
5.1 Holzbriketts .................................... 8
6. BedienungDrehkonsole............................... 8
7. ErsteInbetriebnahme................................... 9
8. Anfeuern ................................................... 10
9. Nachlegen/HeizenmitNennleistung ......... 10
10. HeizenmitkleinerWärmeleistung
(währendderÜbergangszeit)..................... 11
11. EntleerendesAschetresors ....................... 11
12. ReinigungderGlaskeramikscheibe............. 11
13. TechnischeDaten...................................... 12
14. ZusätzlicheAngabenfürÖsterreich............ 14
15. TypenschildLima/Sila/SilaPlus.............. 15
16. DIBtÜbereinstimmungszeichen ................ 15
1. Allgemein
Dieser Abschnitt enthält wichtige Hinweise zum
Gebrauch dieser technischen Dokumentation. Bei
derErstellungderTextewurdemitgroßerSorgfalt
vorgegangen.DennochsindwirfürVerbesserungs-
vorschlägeundHinweiseaufFehlerjederzeitdank-
bar.
©HaseKaminofenbauGmbH
1.1 Definition der Warnhinweise
WARNUNG!
Dieses Symbol warnt vor einer möglicher-
weise gefährlichen Situation. Das Nicht-
beachten dieser Warnung kann schwere
Verletzungen zur Folge haben oder sogar
zum Tode führen.
VORSICHT!
Dieses Zeichen weist auf eine mögli-
cherweise gefährliche Situation hin.
Nichtbeachtung kann Sachschäden oder
Verletzungen von Personen zur Folge ha-
ben.
HINWEIS!
Hier nden Sie zusätzliche Anwendungs-
tipps und nützliche Informationen.
UMWELT!
So gekennzeichnete Stellen geben
Informationen zum sicheren und umwelt-
schonenden Betrieb sowie zu Umweltvor-
schriften.
6
Feuerraumtürgriff

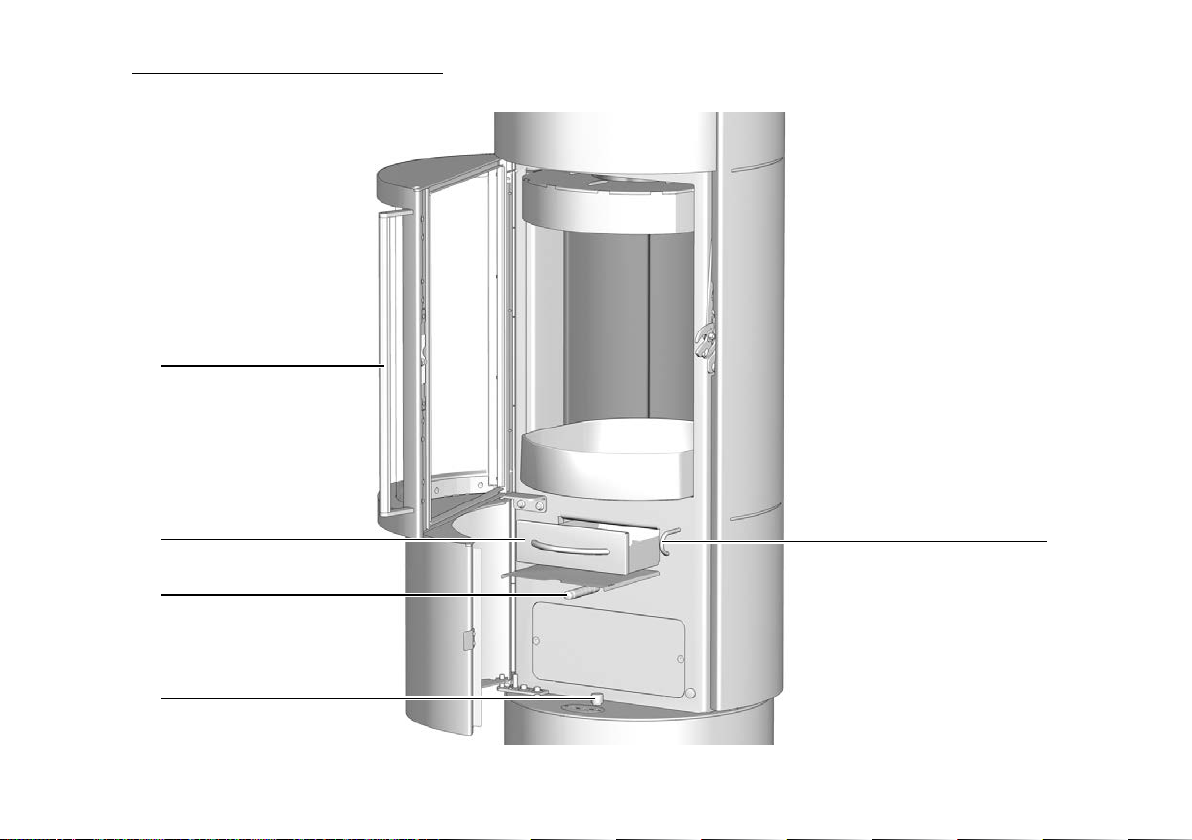

2. Bedienungselemente
Feuerrostbedienung
Luftschieber
Aschebehälter
Entriegelung Drehkonsole
7
3. Sicherheitsabstände
Die angegebenen Sicherheitsabstände gelten für
brennbareBaustoffe oder Bauteilemit brennbaren
Bestandteilen und einem Wärmedurchlasswider-
stand R ≤ 6 m²K/W. Bei besonders temperatur-
empndlichen Materialien wie z. B. Glas können
größereAbständeerforderlichsein.
Zu brennbaren bzw. wärmeempndlichen Ma-
terialien (z. B. Möbel, Holz- oder Kunststoff-
verkleidungen, Vorhänge usw.) sind folgende
Sicherheitsabständeeinzuhalten:ImStrahlungsbe-
reichderFeuerraumscheibe(Abb.1):100cmvor
und45cmnebendemKaminofen.
AußerhalbdesStrahlungsbereichesderFeuerraum-
scheibeistseitlichundhinterdemKaminofen ein
Abstandvon15cm(Abb.1)sowieoberhalbdes
Kaminofens von 50 cm (Abb. 2) zu brennbaren
bzw.wärmeempndlichenMaterialieneinzuhalten.
ImBereichdesRauchrohranschlusses(Wandoder
Zimmerdecke)darfsichimRadiusvon20cmkein
brennbaresbzw.wärmeempndlichesMaterialbe-
nden.
WARNUNG!
Bei brennbaren Fußbodenmaterialien
(z. B. Holz, Laminat, Teppich) ist eine
Bodenplatte aus nicht brennbarem Ma-
terial vorgeschrieben (z. B. Fliesen,
Sicherheitsglas, Schiefer, Stahlblech).
Die Bodenplatte muss den Grundriss des
Kaminofens vorne um mindestens 50 cm
und seitlich um mindestens 23 cm über-
ragen (Abb. 3).
Abb. 2
23
23
50
Boden-
platte

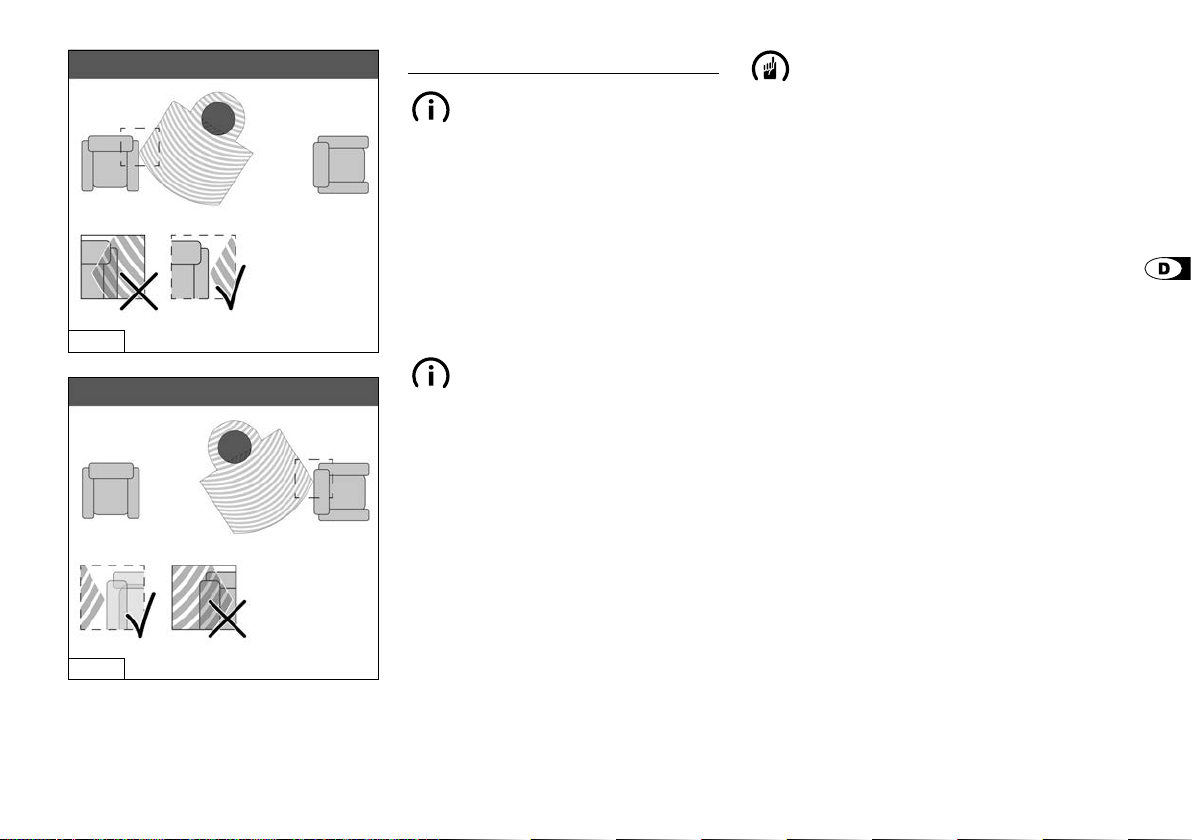

Darstellung der Sicherheitsabstände ohne
Drehfunktion. Sollte eine Bodenplatte er-
forderlich sein, muss deren Größe dem
drehbaren Bereich des Kaminofens ange-
passt sein (Abb. 3).
Abb. 1
100
45
15
100
44
15
15
50
50
AlleAngabenincm
Abb. 3
8
5. Brennstoffmenge und Wärmeleistung
Welche Wärmeleistung Sie erzielen, hängt davon
ab,wievielBrennstoffSieindenOfenhineinlegen.
Achten Sie darauf, beim Nachlegen nie mehr als
maximal 2 kg Brennstoff in den Ofen einzufüllen.
Die maximale Füllhöhe des Brennstoffs im Feuer-
raumbeträgt20cm.LegenSiemehrein,besteht
dieGefahrderÜberhitzung.SchädenamKamino-
fenodereinKaminbrandkönnendieFolgesein.
HINWEIS!
Wenn Sie insgesamt 1,5 kg Holz-
scheite mit einer Scheitlänge von
max. 25 cm einlegen, erreichen Sie
bei einer Brenndauer von ca. 45 Mi-
nuten eine Wärmeleistung von ca.
6 kW.
Sila,Sila Plus und Lima sind Zeitbrand-Feuerstät-
ten,bittegebenSieimmernureineLageBrennstoff
auf.
5.1 Holzbriketts
SiekönneninIhremLima,SilaoderSilaPlus auch
Holzbriketts nach DIN 51731 Hb2 oder gleich-
wertiger Qualität verfeuern. Beachten Sie, dass
Holzbriketts beim Abbrand aufquellen. Die Brenn-
stoffmenge reduzieren Sie je nach Heizwert der
Holzbrikettsumca.10-20%gegenüberderAufga-
bemengevonScheitholz.DieEinstellungderBedie-
nelementeunddieVorgehensweisesindanalogzu
derScheitholz-Verbrennung.
4. Mehrfachbelegung bei raumluftunab-
hängiger Betriebsweise
Bei raumluftunabhängiger Betriebsweise des
Lima, Sila oder Sila Plus ist unter folgenden Vor-
aussetzungenderAnschlussanmehrfachbelegte
Schornsteinemöglich:
VORSICHT!
Die Mehrfachbelegung ist nach den gel-
tenden nationalen und regionalen Vor-
schriften zulässig.
Alle angeschlossenen Feuerstätten müs-
sen sich in der gleichen Nutzungseinheit
bzw. im selben Wirkungsbereich der Lüf-
tungsanlage benden.
Die Eintrittsöffnungen für die Verbren-
nungsluftleitungen benden sich in glei-
chen Druckverhältnissen, windbedingte
Druckschwankungen sind zu vermeiden.
Bei Anschluss an einen LAS/LAF-Schorn-
stein muss dieser über eine Zulassung zur
Mehrfachbelegung für Feuerstätten für
feste Brennstoffe verfügen.
HINWEIS!
Die bauaufsichtliche Zulassung für den
raumluftunabhängigen Betrieb der Ka-
minöfen Lima, Sila oder Sila Plus können
Sie als PDF auf www.hase.de einsehen
und ausdrucken.

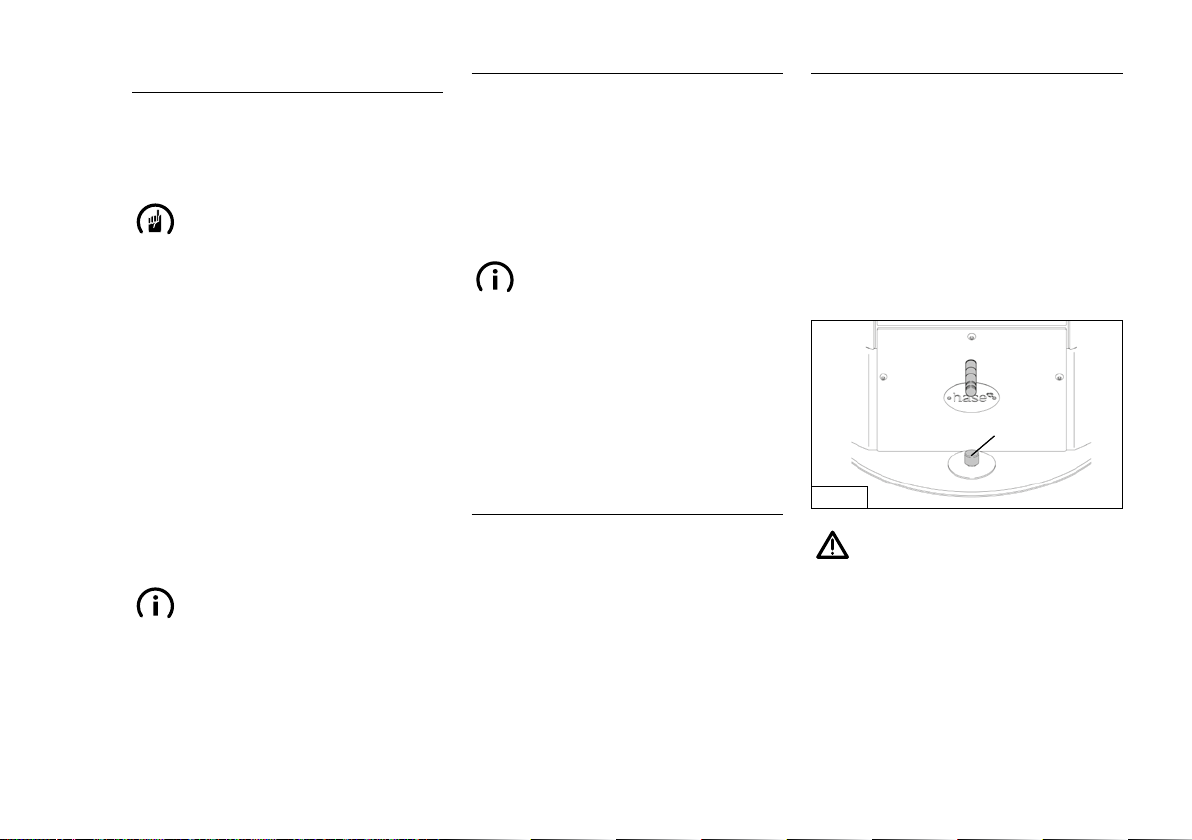

6. Bedienung der Drehkonsole
DerLima,SilaoderSilaPlusistserienmäßigmitei-
nerDrehkonsoleausgestattet.
Entriegeln Sie die Drehkonsole durch kurzes Drü-
ckenderTasteAunddrehenSiedenLima,Silaoder
SilaPlusindiegewünschtePosition.KurzvorErrei-
chenderEndpositiondieTasteAnochmalsdrücken
unddurchleichteOfendrehungeinrastenlassen.
DerLima,SilaoderSilaPlushateinenmaximalen
Drehwinkelvon120Grad,denSiein15Gradschrit-
tenarretierenkönnen.
Abb. 4
A
WARNUNG!
Sicherheitsabstände zu brennbaren Mate-
rialien beachten! Aus Sicherheitsgründen
den Kaminofen niemals während der Be-
feuerung drehen!
9
7 . Erste Inbetriebnahme
HINWEIS!
Beim Transport zu Ihnen kann sich im
Inneren des Ofens Kondensatfeuchte
ansammeln, die unter Umständen zum
Wasseraustritt am Ofen oder an den
Rauchrohren führen kann. Trocknen Sie
die feuchten Stellen umgehend ab.
Die Oberäche Ihres Kaminofens wird vor der
Farbbeschichtung mit Strahlgut vorbereitet. Trotz
sorgfältigerKontrollekönnen ResteimOfenkörper
verbleibenundsichbeiderAufstellungIhresKamin-
ofenslösenundherausfallen.
HINWEIS!
Um mögliche Schäden zu vermeiden,
saugen Sie die Stahlkügelchen sofort mit
dem Staubsauger auf.
Bei der ersten Inbetriebnahme jedes Kaminofens
kommtes durchdieHitzeentwicklung zurFreiset-
zungüchtigerBestandteileausderBeschichtung
desOfens,denDichtbändernunddenSchmierstof-
fensowiezuRauch-undGeruchsentwicklungen.
BeierhöhterBrenntemperaturdauertdiesereinma-
ligeVorgangca.4bis5Stunden.DamitSiediese
erhöhte Brenntemperatur erreichen, erhöhen Sie
dieinKapitel9„Nachlegen/HeizenmitNennleis-
tung“empfohleneBrennstoffmengeumca.25%.
VORSICHT!
Um Gesundheitsbeeinträchtigungen zu
vermeiden, sollte sich während dieses
Vorganges niemand unnötig in den betrof-
fenen Räumen aufhalten. Sorgen Sie für
eine gute Belüftung und öffnen Sie Fens-
ter und Außentüren. Wenn notwendig,
benutzen Sie einen Ventilator zum schnel-
leren Luftaustausch.
SolltebeimerstenHeizvorgangdiemaximaleTem-
peraturnichterreichtwordensein,kannauchspä-
ternochkurzzeitigGeruchsentwicklungauftreten.
Abb. 5
Abb. 6
10
8. Anfeuern
In der Anfeuerungsphase können höhere Emissi-
onswerteauftreten,deshalbsolldiesePhasemög-
lichstkurzsein.
DieinderTabelle1(sieheAbb.rechts)beschriebe-
nenSchieberstellungensind eineEmpfehlung, die
bei den Normprüfungen ermittelt wurden. Passen
Sie, je nach Witterungsbedingungen und Zugver-
haltendesSchornsteins,dieSchieberstellungIhres
Lima, Sila oder Sila Plus an die vorherrschenden
Gegebenheitenan.
HINWEIS!
Lima, Sila oder Sila Plus darf nur ge-
schlossen betrieben werden. Die Feuer-
raumtür dürfen Sie nur zum Nachlegen
des Brennstoffes öffnen.
WARNUNG!
Verwenden Sie zum Anzünden niemals
Benzin, Spiritus oder andere brennbare
Flüssigkeiten.
VORSICHT!
Der Türgriff kann während des Betriebs
heiß werden. Schützen Sie Ihre Hände
beim Nachlegen mit den beiliegenden
Ofenhandschuhen.
Anfeuern
Vorgehensweise Stellung der
Bedienungselemente
LuftschieberinAnheiz-
stellungbringen.
Luftschieberüberdie
roteMarkierungkomplett
herausziehen.
Restascheundevtl.
unverbrannteHolzkohle
inderMittedesBrenn-
raumesanhäufen
Feuerrostöffnen. Feuerrostschieber
herausziehen.
LegenSie4-6kleine
Scheitemitca.Ø3-6
cmundinsg.max.2kg
mittigindenFeuerraum
undschichtendiese
kreuzweiseübereinander.
AufdieselegenSieca.
0,5kgHolzspäneunddie
Anzündhilfe.
Anzündhilfeanzünden.
Delhi
BeendenderAnheizphase
sobaldderBrennstoff
vollständigentzündetist.
Luftschiebersoweit
eindrückenbisdierote
Markierungnichtmehr
sichtbarist.
Feuerrostschließen. Feuerrostschieber
hineinschieben.
Tab. 1
9. Nachlegen / Heizen mit Nennleistung
Das Nachlegen sollte dann erfolgen, wenn die
Flammen des vorherigen Abbrandes gerade
erloschensind.
Nachlegen / Heizen mit Nennleistung
Vorgehensweise Stellung der
Bedienungselemente
Verbrennungsluft
einstellen.
Luftschieberzwischen
Markierung2und3.
Feuerrostschließen. Feuerrostschieber
hineinschieben.
ZweiHolzscheitevon
insgesamtca.1,5kg
mitderStirnseitenach
vornezeigendeinlegen.
NureineLageBrennstoff
nachlegen.
Tab. 2
VORSICHT!
Achten Sie darauf, dass Sie die Holz-
scheite mit ausreichend Abstand (mind.
5 cm) zu der Feuerraumscheibe einlegen.
Altri manuali per LIMA
4
Questo manuale è adatto per i seguenti modelli
2
Indice
Lingue:
Altri manuali HASE Stufa
HASE
HASE LIMA iQ Manuale utente
HASE
HASE Sendai Series Manuale utente
HASE
HASE LIMA iQ+ Manuale utente
HASE
HASE delhi Manuale utente
HASE
HASE Jena B.11 Manuale utente
HASE
HASE BASILIA Manuale utente
HASE
HASE Kano Manuale utente
HASE
HASE LIMA Manuale utente
HASE
HASE FORUM Manuale utente
HASE
HASE Lagos Manuale utente
HASE
HASE LIMA iQ Manuale di istruzioni
HASE
HASE Lisboa Manuale utente
HASE
HASE Asmara Manuale utente
HASE
HASE Modena Manuale utente
HASE
HASE Lagos Manuale utente
HASE
HASE LIMA Manuale utente
HASE
HASE delhi Manuale utente
HASE
HASE Jena Series Manuale utente
HASE
HASE Lisboa B.11 Manuale utente
HASE
HASE Sendai Manuale utente
