Heitronic 35372 Manuale utente

H. Vollmer GmbH

Installationsanweisung Art. Nr: 35372,35373 Seite 1 von 3 Stand 30.10.2015

D Installations- und Bedienungsanweisung

LED-Standleuchte

Art. Nr. 35372,35373

Diese Bedienungsanleitung gehört ausschließlich zu den oben stehenden Produkten.

Sie enthält wichtige Hinweise zur Inbetriebnahme und Handhabung der Leuchte.

Achten Sie deshalb auf diese Bedienungsanleitung, auch wenn Sie dieses Produkt an Dritte

weitergeben.

Deshalb ist es wichtig, dass Sie diese Anleitung zum späteren Nachlesen gut aufbewahren.

1. Einführung

Sehr geehrter Kunde, vielen Dank das Sie sich für den kauf unseres Produktes entschieden haben.

Sie haben ein Produkt aus dem Hause Vollmer erworben, welches nach dem heutigen Stand der Technik

gebaut wurde.

Die Leuchte erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien.

Um den Zustand des Produktes zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als

Anwender diese Bedienungsanleitung beachten!

2. Sicherheitshinweise

Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden,

erlischt der Gewährleistungsanspruch!

Für Folgeschäden übernehmen wir keine Haftung!

Bei Beschädigungen an der Leuchte ist die Inbetriebnahme strengstens untersagt.

Kinder nicht unbeaufsichtigt im Bereich der Leuchten oder anderen elektrischen Geräten spielen

lassen.

Während des Betriebes werden die LED heiß. Auch das äußere Lampengehäuse wird heiß. Berühren

Sie die Leuchte während des Betriebes nicht mit bloßen Händen.

Bringen Sie die Leuchte nicht mit extremer Hitze oder offener Flamme in Kontakt.

Das gesamte Produkt darf nicht verändert oder umgebaut werden. Veränderungen an der Leuchte

führen zum Erlöschen der Gewährleistung.

Das Typenschild darf nicht entfernt werden.

3. Bestimmungsgemäße Verwendung

Die Leuchte ist für den Einsatz in Innen-/ Außenbereichen konstruiert.

Dieses Produkt dient nur Beleuchtungszwecken und darf:

nur mit einer Spannung von 230V ~50Hz betrieben werden.

nur entsprechend der Schutzklasse I (eins) angeschlossen werden.

nur auf einem stabilen, ebenen und kippfesten Untergrund fest montiert betrieben werden.

nur auf normal bzw. nicht entflammbaren Flächen betrieben werden.

keinen starken mechanischen Beanspruchungen oder starker Verschmutzung ausgesetzt werden.

Heitronic

H. Vollmer GmbH

Allmendring 29

D-75203 Königsbach Stein

H. Vollmer GmbH

Installationsanweisung Art. Nr: 35372,35373 Seite 2 von 3 Stand 30.10.2015

4. Vor der Installation/Inbetriebnahme

Die Leuchte darf nur außerhalb der Verpackung betrieben werden.

Nehmen Sie die Leuchte vorsichtig aus der Verpackung.

Bevor Sie die Wandleuchte in Betrieb nehmen, versichern Sie sich, dass diese auf dem Transportweg

nicht beschädigt wurde. Bei Beschädigung an elektrischen Teilen darf die Leuchte nicht betrieben

werden. Reparaturen dürfen ausschließlich durch den Elektro-Fachmann ausgeführt werden.

Verpackungsmaterial von Kindern und Haustieren fernhalten. Erstickungsgefahr!

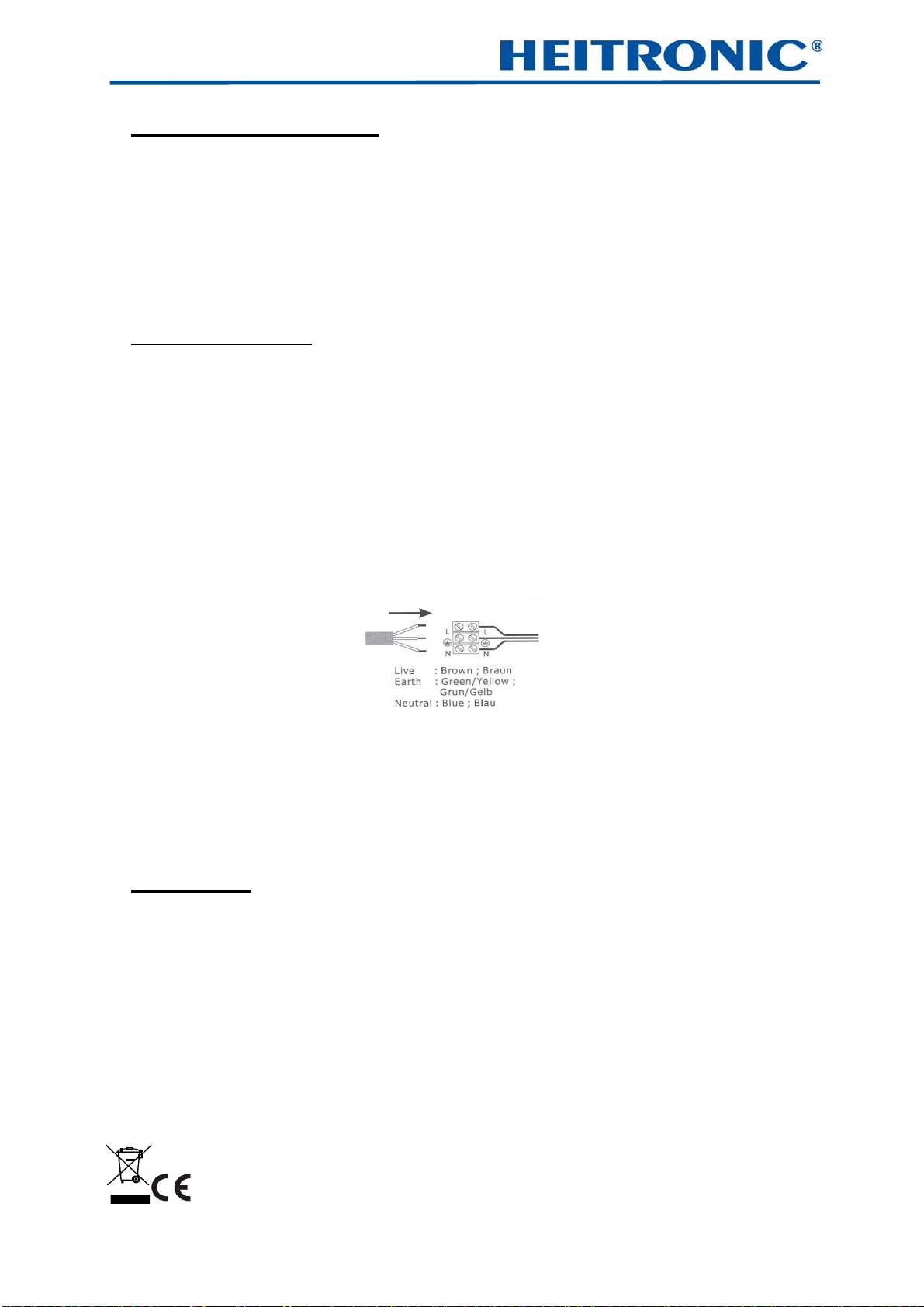

5. Installation/Inbetriebnahme

Dieses Produkt darf ausschließlich von einer qualifizierten Elektrofachkraft installiert werden.

Vor der Installation müssen die gebäudeseitigen Anschlussleitungen spannungsfrei geschaltet und

gegen Wiedereinschalten gesichert werden. Lösen Sie hierzu den entsprechenden

Sicherungsautomaten der Hausinstallation aus.

Achten Sie darauf, dass der Untergrund geeignet ist das Gewicht der Leuchte dauerhaft und

zuverlässig zu tragen. Stellen Sie sicher dass sich am Standort der Leuchte kein Wasser ansammeln

kann.

Halten Sie das Lampengehäuse an die gewünschte Montageposition und markieren Sie die

Bohrlöcher. Zur Befestigung der Leuchte verwenden Sie geeignete Schrauben. Achten Sie darauf,

dass keine Leitungen beschädigt werden.

Schließen Sie nun die Anschlussleitungen der Hausinstallation an die Schraubklemmen der Leuchte

an. Schließen Sie zuerst den grün-gelben Schutzleiter und danach die beiden anderen Leitungen an. In

der Regel ist das braune (oder schwarze) Kabel der Phasenleiter, schließen Sie diesen an die mit „L“

gekennzeichnete Klemme an. Der blaue Leiter muss an die mit „N“ gekennzeichnete Klemme

angeschlossen werden.

Kabel nicht knicken; bitte darauf achten, dass die Kabel und Stecker frei von Zug- und Drehkräften

sind. Schützen Sie alle Kabel und Isolierungen vor eventuellen Beschädigungen.

Kontrollieren Sie nochmals den ordnungsgemäßen Anschluss.

Schalten Sie den Sicherungsautomaten der Hausinstallation wieder ein.

6. Funktionsstörungen

Leuchte schaltet nicht ein

Leuchte über den Wandschalter eingeschaltet?

Kontrolle der angeschlossenen Leitungen

Heitronic

H. Vollmer GmbH

Allmendring 29

D-75203 Königsbach Stein

H. Vollmer GmbH

Installationsanweisung Art. Nr: 35372,35373 Seite 3 von 3 Stand 30.10.2015

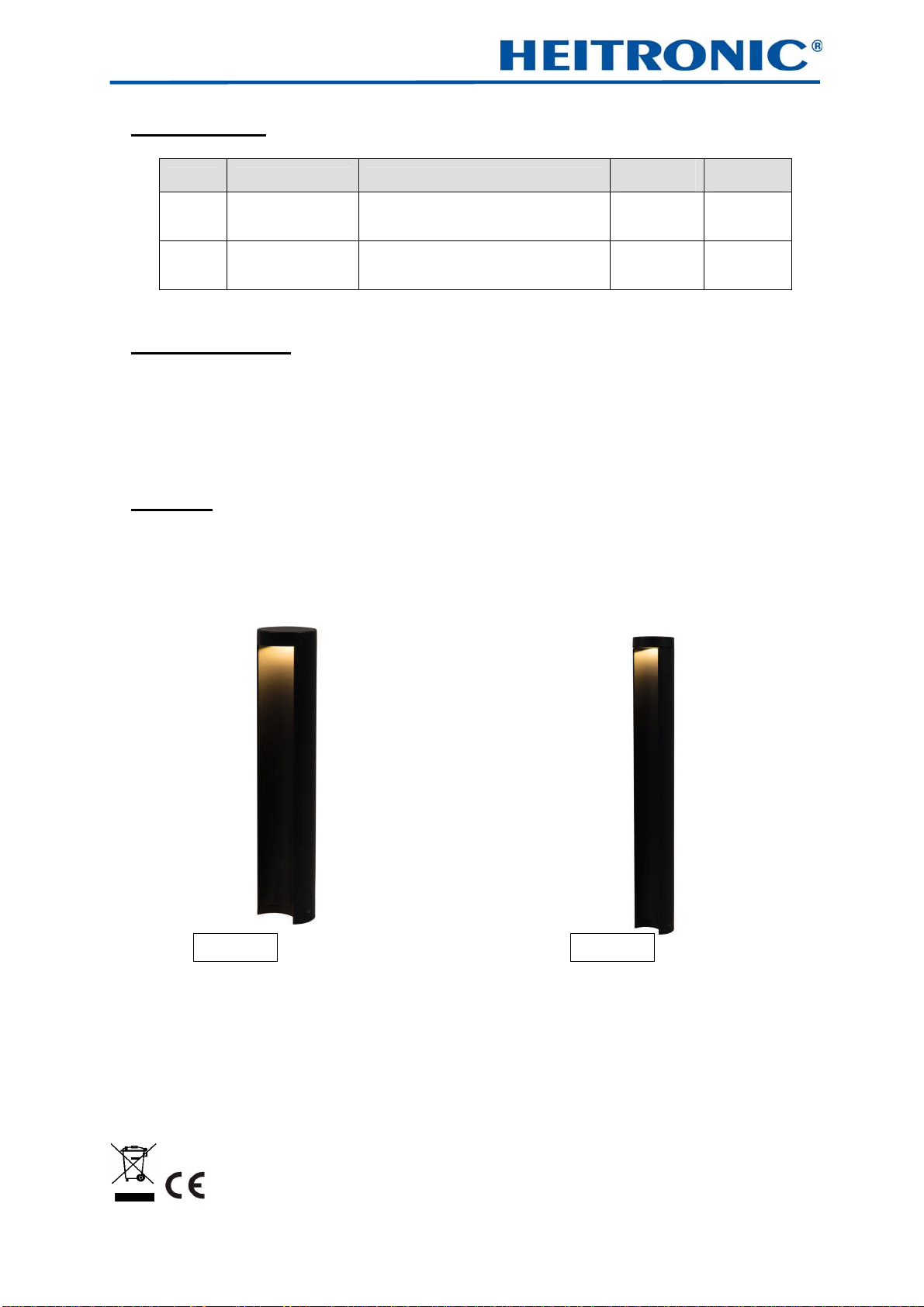

7. Technische Daten

Artikel Anschluss LED-Leuchte Schutz-

art Schutz-

klasse

35372 230 V ~ AC,

50 ~ 60 Hz

Ø ca. 90 mm , Höhe ca. 450 mm,

8,4W, 200lm, 3000K IP 54 I

35373 230 V ~ AC,

50 ~ 60 Hz

Ø ca. 90 mm , Höhe ca. 650 mm,

8,4W, 200lm, 3000K IP 54 I

8. Pflege

Schalten Sie erst das gesamte Produkt spannungsfrei und lassen es abkühlen, bevor Sie Reinigungs-

oder Pflegemaßnahmen an dem Produkt vornehmen.

Reinigen Sie das Produkt regelmäßig - nur mit einem leicht angefeuchteten, weichen und fusselfreien

Tuch. Beachten Sie eventuell beiliegende Hinweise.

9. Entsorgung

Elektronik-Altgeräte müssen den öffentlichen Sammelstellen zugeführt werden und dürfen nicht als

Hausmüll entsorgt werden.

Heitronic

H. Vollmer GmbH

Allmendring 29

D-75203 Königsbach Stein

35372

35373

H. Vollmer GmbH

Installation instructions article no.: 35272,35273 Page 1 of 3 From 30.10.2015

GB Installation and operating instructions

LED Stand Light

Art. no. 35272,35273

These operating instructions are only intended for the products listed above.

They contain important information about starting-up and operating the light.

Take note of these operating instructions also when transferring the product to a third party.

For this reason it is important to keep these instructions in a safe place for later reference.

1. Introduction

Dear Customer, thank you for choosing to purchase our product.

You have purchased a product from the House of Vollmer, which has been constructed according to today's

state-of-the-art technology.

The light satisfies all the requirements of applicable European and national guidelines.

In order to maintain the condition of the product and ensure safe operation, as the user you must observe

these operating instructions!

2. Safety notes

The warranty does not cover damages caused by failure to comply

with these operating instructions!

We do not assume any liability for any damages caused by incorrect usage!

Usage of the light is strictly prohibited if the light has been damaged.

Do not leave children unattended in the area of the light or other electric devices.

During operation the LEDs are hot. The outer casing of the lights also becomes hot. Do not touch the

light with bare hands while in operation.

Do not bring the light in contact with extreme heat or open flame.

The entire product cannot be modified or rebuilt. The warranty expires if modifications are made to the

light.

The serial plate cannot be removed.

3. Intended usage

The light is designed for indoor/outdoor usage.

This product is only intended for lighting purposes and:

can only be operated with voltage of 230V~50Hz.

can only be connected according to Protection Class I (one).

can only be operated when firmly mounted on a stable, level and tip-proof surface.

can only be operated on normal and/or non-flammable areas.

cannot be exposed to strong mechanical stress or heavy soiling.

Heitronic

H. Vollmer GmbH

Allmendring 29

D-75203 Königsbach Stein

H. Vollmer GmbH

Installation instructions article no.: 35272,35273 Page 2 of 3 From 30.10.2015

4. Before installation/start-up

The light can only be operated outside of the packaging.

Carefully remove the light from the packaging.

Before starting up the wall light ensure that it has not been damaged during transport. The light cannot

be operated if the electrical components are damaged. Repairs can only be carried out by a certified

electrician.

Keep packaging material away from children and pets. Risk of suffocation!

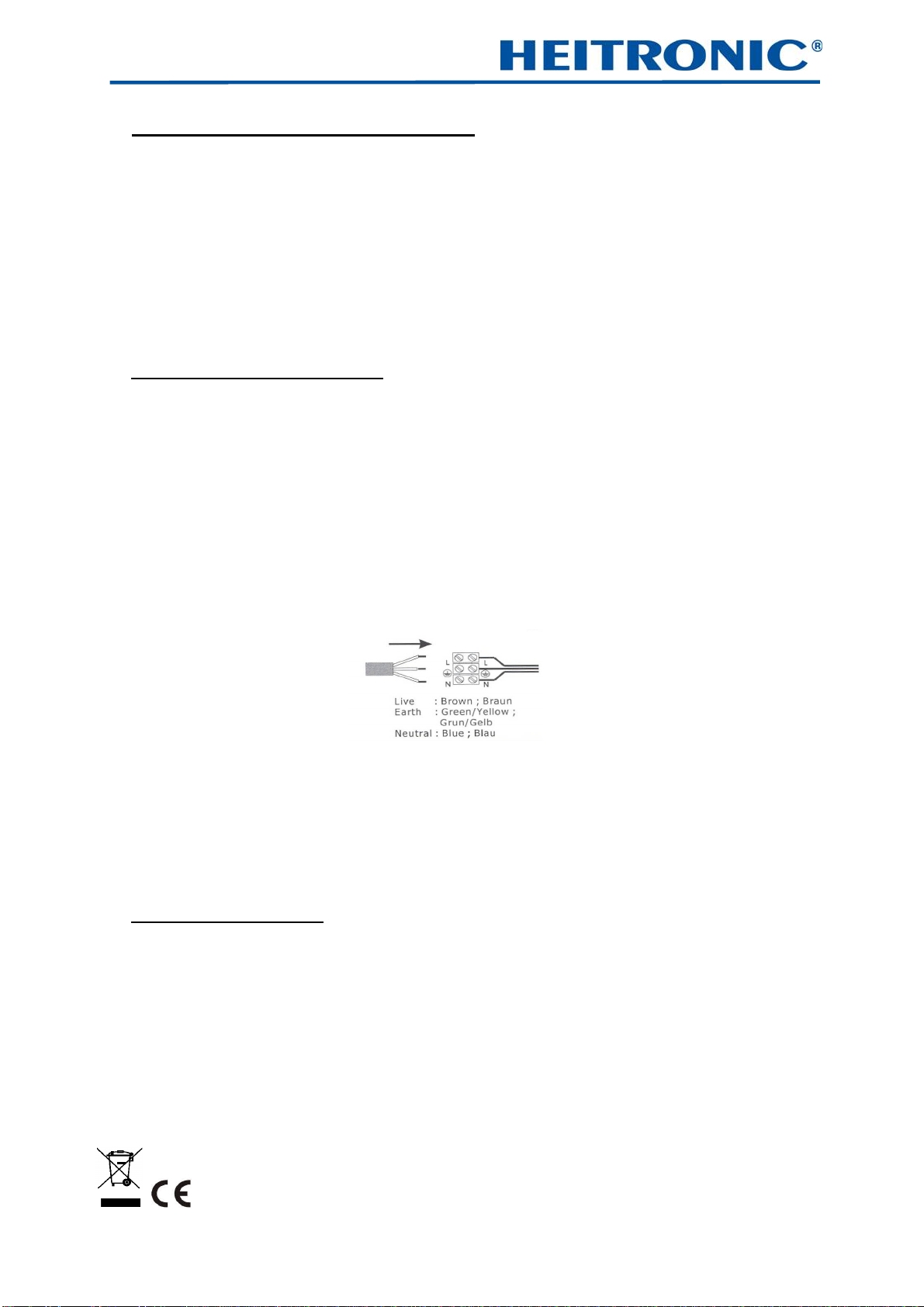

5. Installation/start-up

This product can only be installed by a qualified electrician.

Before installation the connection cables in the building must be disconnected from voltage and

secured from being switched back on. Activate the corresponding circuit breakers in the building's

wiring system.

Ensure that the surface is able to carry the weight of the light reliably on a sustained basis. Make sure

that no water can accumulate around the power light's position.

Hold the light housing at the desired installation position and mark the drill holes. Use appropriate

screws to mount the light. Ensure that no wires are damaged.

Now connect the building installation's connection lines to the screw terminals on the light. Connect the

green-yellow protective conductor first and then the other two cables. The brown (or black) cable is

generally the phase conductor - connect this to the terminal marked with "L". The blue conductor must

be connected to the terminal marked with "N".

Do not bend the cable; please ensure that the cable and connector are free of tractive force and torque.

Protect all cables and insulation from potential damage.

Check once again to ensure that everything is connected properly.

Turn the circuit breakers in the building's wiring system back on.

6. Malfunctions

The light does not turn on

Is the light switched on via the wall switch?

Check the connected wires

Heit

ronic

H. Vollmer GmbH

Allmendring 29

D-75203 Königsbach Stein

H. Vollmer GmbH

Installation instructions article no.: 35272,35273 Page 3 of 3 From 30.10.2015

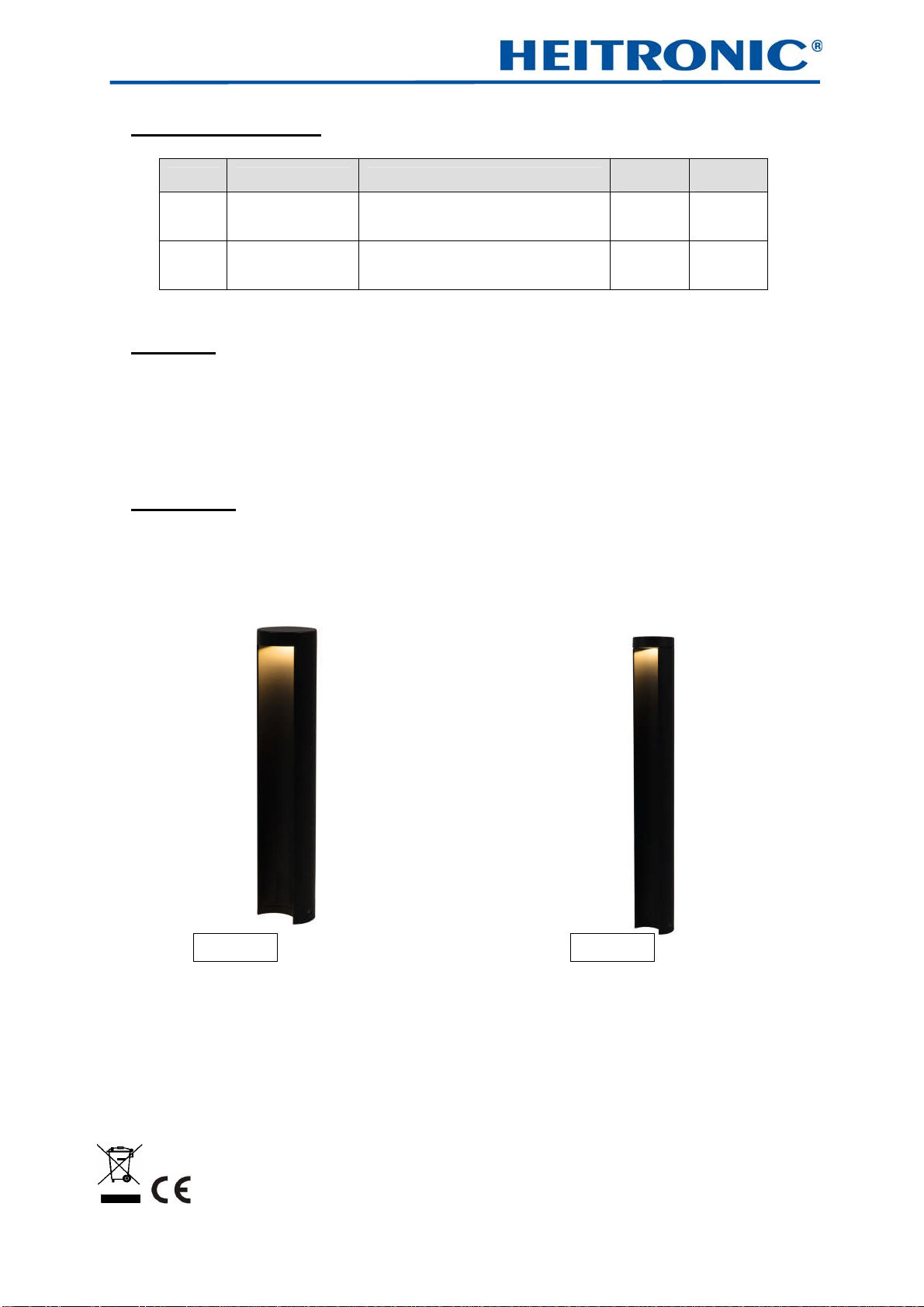

7. Technical data

Article Connection LED light Protection

type Protection

class

35372 230 V ~ AC,

50 ~ 60 Hz

Ø ca. 90 mm , height ca. 450 mm,

8,4W, 200lm, 3000K IP 54 I

35373 230 V ~ AC,

50 ~ 60 Hz

Ø ca. 90 mm , height ca. 650 mm,

8,4W, 200lm, 3000K IP 54 I

8. Care instructions

Disconnect the entire product from voltage and let it cool down before performing any cleaning or

maintenance measures on the product.

Clean the product regularly - only use a slightly moist, soft and lint-free cloth. Observe the enclosed

instructions as necessary.

9. Disposal

Waste electronic equipment must be taken to the public collection point and cannot be disposed of as

household waste.

Heitronic

H. Vollmer GmbH

Allmendring 29

D-75203 Königsbach Stein

35372

35373

H. Vollmer GmbH

Instructions d'installation Réf. art. : 35372,35373 Page 1 / 3 Version 30.10.2015

F Instructions d'installation et de service

Lampadaire à LED

Réf. art. 35372,35373

Le présent mode d'emploi fait exclusivement partie des produits susmentionnés.

Il contient d'importantes consignes pour la mise en service et la manipulation de la lampe.

Il convient donc de respecter le présent mode d'emploi, même si vous transmettez ce produit à

des tiers.

Par conséquent, il est important de bien conserver les présentes instructions afin de pouvoir les relire

ultérieurement.

1. Introduction

Cher client, nous vous remercions beaucoup d'avoir choisi d'acheter notre produit.

Vous avez acquis un produit fabriqué par la société Vollmer conformément aux connaissances techniques

actuelles.

La lampe respecte les exigences des directives européennes et nationales en vigueur..

Afin de conserver l'état du produit et de garantir un fonctionnement exempt de risques, vous devez vous

conformer, en tant qu'utilisateur, au présent mode d'emploi !

2. Consignes de sécurité

En cas de dommages découlant du non-respect du présent mode d'emploi,

le droit de garantie perd toute validité !

Nous déclinons toute responsabilité en cas de dommages consécutifs !

En cas d'endommagements causés sur la lampe, la mise en service est formellement interdite.

Ne pas laisser jouer les enfants sans surveillance dans la zone des lampes ou autres appareils

électriques.

Les LED deviennent brûlantes pendant le fonctionnement. Le boîtier extérieur de la lampe devient

également brûlant. Ne touchez pas la lampe avec les mains nues pendant le fonctionnement.

Ne mettez pas la lampe au contact d'une chaleur extrême ou de flammes nues.

Le produit intégral ne doit pas être modifié, ni transformé. Les modifications apportées à la lampe

entraînent une annulation de la garantie.

La plaque signalétique ne doit pas être retirée.

3. Utilisation conforme

La lampe est conçue pour être utilisée à l'intérieur/l'extérieur.

Ce produit ne doit servir qu'à des fins d'éclairage et :

doit uniquement être utilisé avec une tension de 230 V ~50 Hz.

doit uniquement être raccordé conformément à la classe de protection I (un),

doit uniquement être utilisé en étant monté fixement sur une surface stable, plate et difficile à basculer.

doit uniquement être mis en service sur des surfaces normales et/ou non inflammables,

ne doit pas être exposé à de fortes contraintes mécaniques, ni à un encrassement important.

Heitronic

H. Vollmer GmbH

Allmendring 29

D-75203 Königsbach Stein

H. Vollmer GmbH

Instructions d'installation Réf. art. : 35372,35373 Page 2 / 3 Version 30.10.2015

4. Avant l'installation/la mise en service

La lampe doit uniquement être mise en service en dehors de son emballage.

Ôtez la lampe de l'emballage avec précaution.

Avant de mettre en service l'applique murale, assurez-vous que celle-ci n'a pas été endommagée

pendant le transport. En cas d'endommagements causés sur les pièces électriques, la lampe ne doit

pas être mise en service. Les réparations doivent exclusivement être réalisées par un électricien

professionnel.

Tenir le matériel d'emballage hors de portée des enfants et des animaux domestiques. Risque

d'étouffement !

5. Installation/mise en service

Ce produit doit exclusivement être installé par un électricien qualifié.

Avant l'installation, les conduites de raccordement côté bâtiment doivent être mises hors tension et

protégées contre toute remise en marche. À cet effet, déclenchez le disjoncteur automatique

correspondant de l'installation domestique.

Veillez à ce que la surface soit conçue pour porter le poids de la lampe de façon durable et fiable.

Assurez-vous que de l'eau ne peut pas s'accumuler sur l'emplacement de la lampe.

Maintenez le boîtier de la lampe sur la position de montage souhaitée et marquez les trous de perçage.

Pour fixer la lampe, utilisez des vis adaptées. Veillez à ce qu'aucune conduite ne soit endommagée.

Raccordez maintenant les conduites de raccordement de l'installation domestique aux bornes à vis de

la lampe. Raccordez d'abord le conducteur de protection vert-jaune, puis les autres câbles. Le câble

marron (ou noir) est généralement le conducteur de phase, raccordez-le à la borne marquée par « L ».

Le conducteur bleu doit être raccordé à la borne marquée par « N ».

Ne pas tordre les câbles, veillez à ce que les câbles et les connecteurs soient exempts de forces de

traction et de torsion. Protégez tous les câbles et toutes les isolations d'éventuels endommagements.

Vérifiez de nouveau le bon raccordement.

Allumez de nouveau le disjoncteur automatique de l'installation domestique.

6. Dysfonctionnements

La lampe ne s'allume pas

La lampe s'allume-t-elle au moyen de l'interrupteur mural ?

Contrôle des conduites raccordées

Heitronic

H. Vollmer GmbH

Allmendring 29

D-75203 Königsbach Stein

H. Vollmer GmbH

Instructions d'installation Réf. art. : 35372,35373 Page 3 / 3 Version 30.10.2015

7. Données techniques

Article Raccordement Lampe à LED Indice de

protection Classe de

protection

35372 230 V ~ AC,

50 ~ 60 Hz

Ø ca. 90 mm , hauteur env. 450 mm,

8,4W, 200lm, 3000K IP 54 I

35373 230 V ~ AC,

50 ~ 60 Hz

Ø ca. 90 mm , hauteur env. 650 mm,

8,4W, 200lm, 3000K IP 54 I

8. Entretien

Mettez d'abord le produit intégral hors tension et laissez-le refroidir avant d'entreprendre des tâches de

nettoyage et d'entretien sur celui-ci.

Nettoyez régulièrement le produit - uniquement avec un chiffon légèrement humidifié, moelleux et

exempt de peluches. Respectez les consignes éventuellement jointes.

9. Élimination

Les vieux appareils électroniques doivent être acheminés aux points de collecte publics et non éliminés

comme des déchets ménagers.

Heitronic

H. Vollmer GmbH

Allmendring 29

D-75203 Königsbach Stein

35372

35373

H. Vollmer GmbH

Installatie-instructie art. nr: 35372,35373 Pagina 1 van 3 standaard 30.10.2015

NL Installatie- en gebruiksaanwijzing

LED-standverlichting

Art. nr. 35372,35373

Deze gebruiksaanwijzing behoort uitsluitend tot het bovenstaande product.

Ze bevat belangrijke informatie over de werking en het gebruik van de lamp.

Neem daarom deze gebruiksaanwijzing in acht, ook wanneer u het product aan derden

doorgeeft.

Het is daarom belangrijk dat u deze gebruiksaanwijzing voor toekomstig gebruik te bewaren.

1. Introductie

Beste klant, dank u dat u ervoor gekozen heeft ons product te kopen.

U heeft een product gemaakt door Vollmer aangeschaft, dat volgens de laatste technische standaard

gebouwd is.

De lamp voldoet aan de eisen van de geldende Europese en nationale richtlijnen.

Om de staat van het product te behouden en om een veilige werking te garanderen, moet u deze

gebruiksaanwijzing in acht nemen!

2. Veiligheidsinstructies

Bij schade, die door het niet in acht nemen van deze gebruiksaanwijzing veroorzaakt wordt,

vervalt de aanspraak op garantie!

Voor gevolgschade aanvaarden wij geen enkele aansprakelijkheid!

Bij beschadiging aan de lamp is de inbedrijfstelling strikt verboden

Laat kinderen niet zonder toezicht spelen in het bereik van de lamp en andere elektrische apparaten.

Tijdens het gebruik wordt de LED heet. Ook de buitenste lampbehuizing wordt heet. Raak de lamp

tijdens het gebruik niet aan met blote handen.

Breng de lamp niet met extreme warmte of open vuur in contact.

Het gehele product mag niet veranderd of omgebouwd worden. Veranderingen aan de lamp leiden tot

verval van de garantie.

Het typeplaatje mag niet verwijderd worden.

3. Correct gebruik

De lamp is voor gebruik in binnen- en buitenruimtes geconstrueerd.

Dit product dient alleen voor verlichtingsdoeleinden en mag:

alleen met een spanning van 230V ~50Hz gebruikt worden.

alleen volgens beschermingsklasse I (één) aangesloten worden.

alleen stevig gemonteerd op een stabiele, gelijke en kiepvaste ondergrond gebruikt worden.

alleen op normale resp. niet ontvlambare oppervlakken gebruikt worden.

niet aan sterke mechanische belasting of sterke vervuiling blootgesteld worden.

Heitronic

H. Vollmer GmbH

Allmendring 29

D-75203 Königsbach Stein

Questo manuale è adatto per i seguenti modelli

Indice

Lingue:

Altri manuali Heitronic Luce esterna

Heitronic

Heitronic 501231 Manuale utente

Heitronic

Heitronic 36968 Manuale utente

Heitronic

Heitronic 500655 Manuale utente

Heitronic

Heitronic 35834 Manuale utente

Heitronic

Heitronic 35961 Manuale utente

Heitronic

Heitronic 36887 Manuale utente

Heitronic

Heitronic SEVILLA Manuale dell'operatore

Heitronic

Heitronic 35854 Manuale utente

Heitronic

Heitronic 35959 Manuale utente

Heitronic

Heitronic 35250 Manuale utente

Heitronic

Heitronic 35856 Manuale utente

Heitronic

Heitronic GU 10 Manuale utente

Heitronic

Heitronic Potsdam Manuale utente

Heitronic

Heitronic KINGSTON RGB Manuale utente

Heitronic

Heitronic 35478 Manuale utente

Heitronic

Heitronic PUERTO RICO Manuale utente

Heitronic

Heitronic 35822 Manuale utente

Heitronic

Heitronic 30386 Manuale utente

Heitronic

Heitronic 37417 Manuale utente

Heitronic

Heitronic 37420 Manuale utente

Heitronic

Heitronic 35938 Manuale utente

Heitronic

Heitronic 37150 Manuale utente

Heitronic

Heitronic 35251 Manuale utente

Heitronic

Heitronic Lima Manuale utente

Manuali Luce esterna popolari di altre marche

Sealey

Sealey LED37 Manuale utente

nordlux

nordlux VEJERS Guida utente

SImx

SImx ELITE LED LHTC637 Manuale utente

GEV

GEV CAROLINE 10833 Manuale utente

NEBO

NEBO NEB-LSP-0020 Manuale utente

WE-EF

WE-EF PFL540 LED Manuale utente

Lindby

Lindby 9949029 Manuale utente

HEPER

HEPER DOGO Side LW6048.585-US Istruzioni per l'installazione e il funzionamento

HEPER

HEPER LW8034.003-US Istruzioni per l'installazione e il funzionamento

Maretti

Maretti VIBE S 14.6080.04.A Manuale utente

BEGA

BEGA 84 253 Manuale

HEPER

HEPER MINIMO Istruzioni per l'installazione e il funzionamento

LIGMAN

LIGMAN BAMBOO 3 Manuale utente

Maretti

Maretti TUBE CUBE WALL 14.4998.04 Manuale utente

Maxim Lighting

Maxim Lighting Carriage House VX 40428WGOB Manuale utente

urban ambiance

urban ambiance UQL1273 Manuale utente

TotalPond

TotalPond 52238 Manuale utente

Donner & Blitzen

Donner & Blitzen 0-02661479-2 Manuale utente
